光模块：定义与组成

原创 于 2022-11-12 21:36:32 发布 · 3.6k 阅读 · 36 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#科技

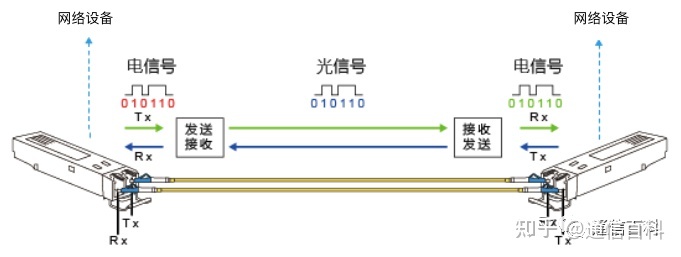

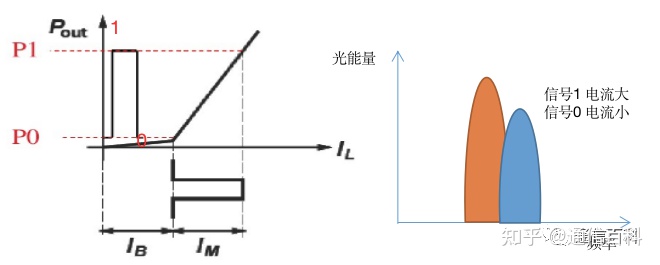

光模块是光纤通信系统中的核心器件，是实现光信号传输过程中光电转换和电光转换功能的光电子器件。按照分层划分的话，它属于OSI模型的物理层。

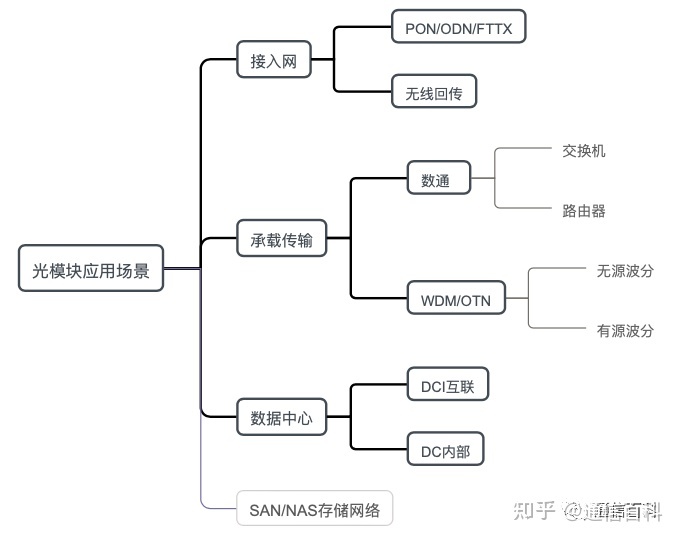

那么光模块主要应用在哪里呢？基本上所有的网络传输环节都会与光模块打交道，其应用场景我简单梳理如下：

光模块其实最主要应用在电信市场和数通市场，出货量都在百万千万级别以上，而且更新迭代的速度比较快。

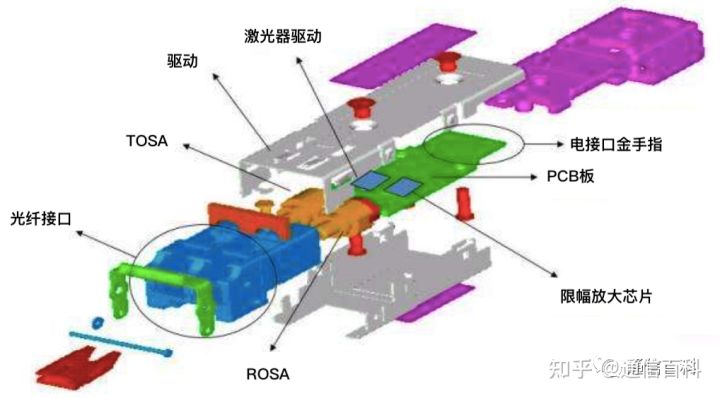

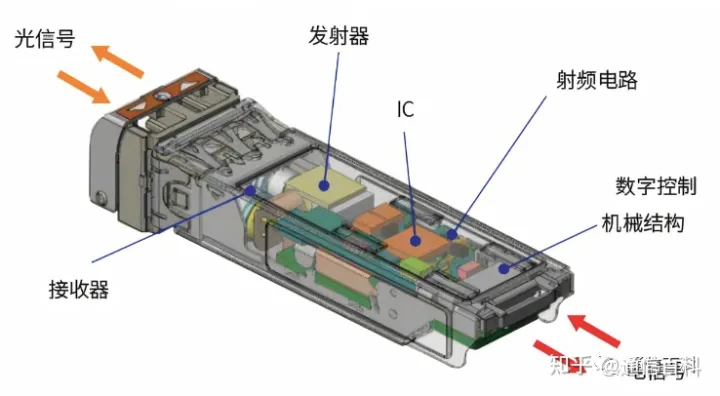

因此，这些场景下光模块的结构与设计不尽相同，以满足不同客户的需求。下面我们来看一个比较典型非气密封装的光模块结构，如下图，它主要由光电子器件（光发射器、光接收器）、功能电路和光接口等部分组成。

在这些光器件内部，封装方式主要包括气密性封装和非气密性封装。其封装内部的如下元器件主要有如下一些：

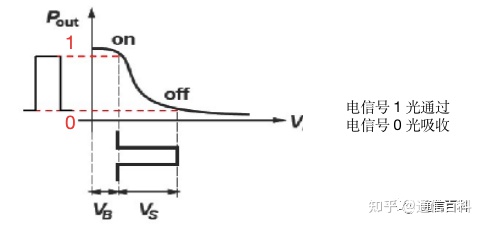

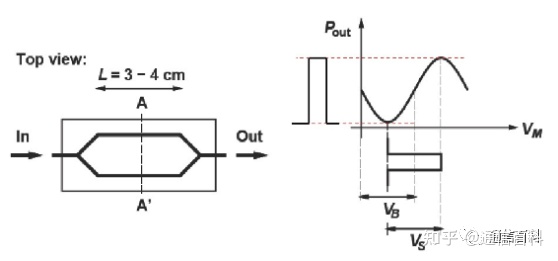

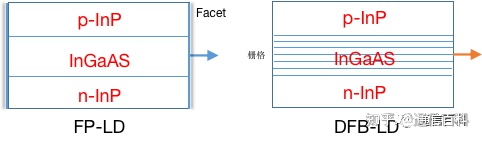

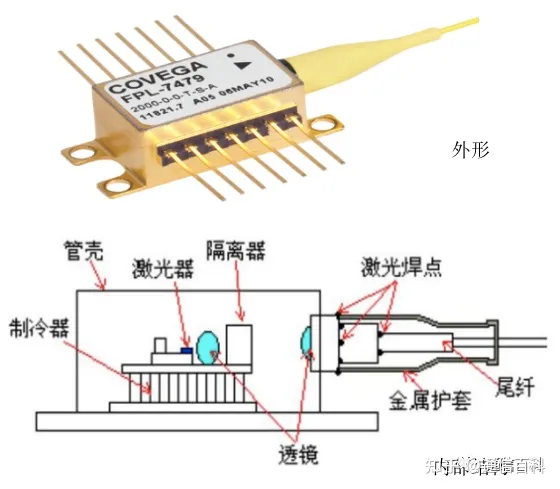

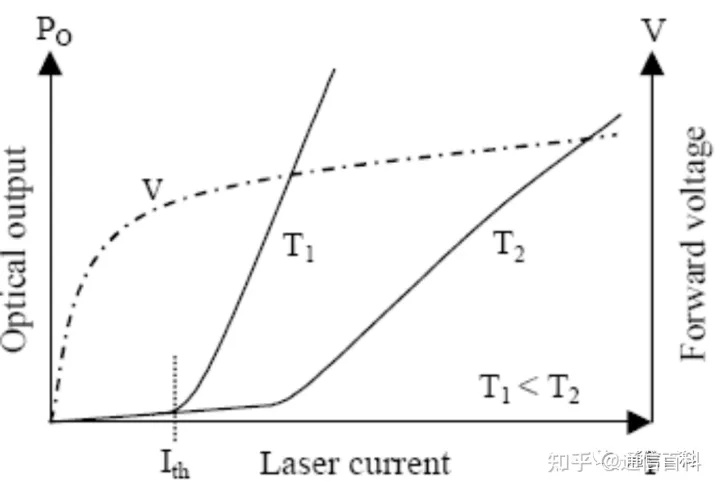

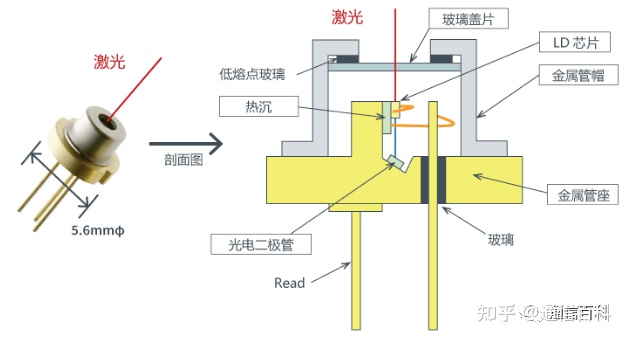

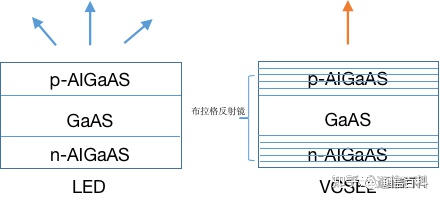

  • LD-激光器
  • PD-探测器
  • 放大器（TIA\LA\AGC）
  • CDR-时钟数据恢复
  • Driver-驱动芯片
  • Mux&DeMux（多通道光模块）

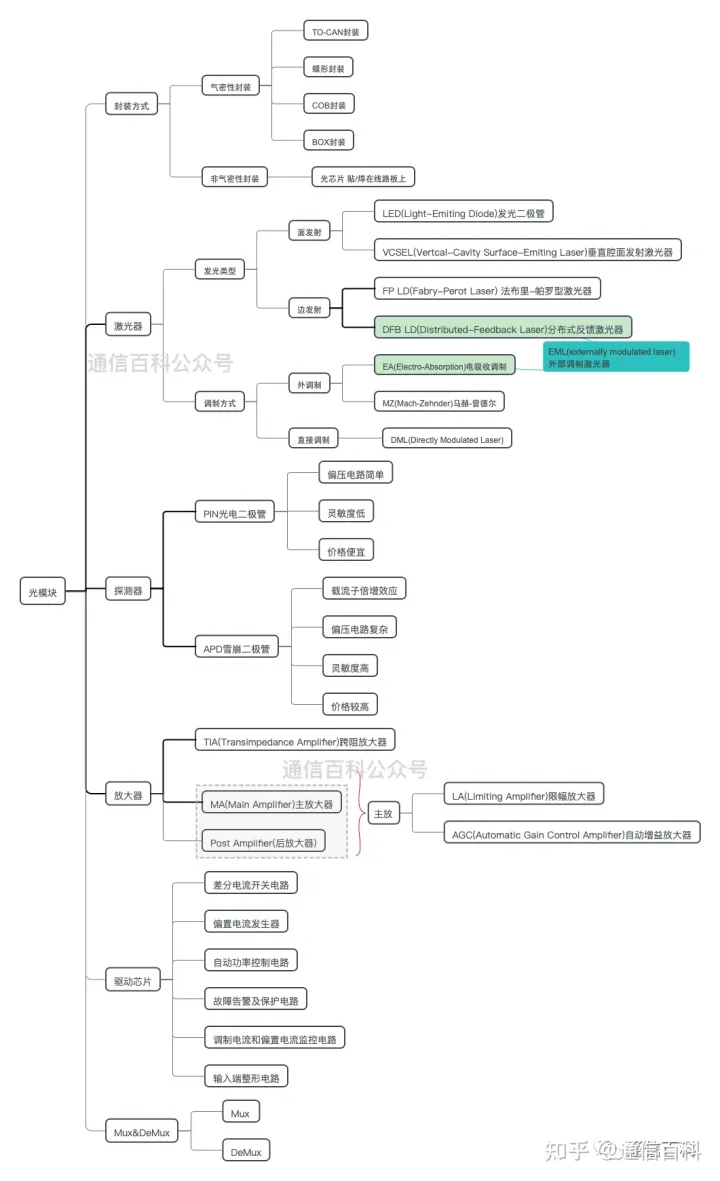

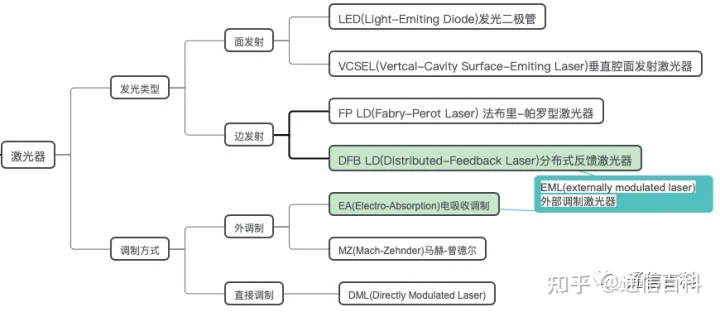

我用思维导图梳理如下：
