基于WT588F02B-8S语音芯片在智能红外感应开关的应用设计方案

全球疫情肆虐的当前状态，非接触式红外手感智能开关成为了非常受欢迎的产品之一，使用方便安全可靠，既符合疫情防控需求，又符合人们对智能生活的向往。唯创知音WT588F02B-8S语音芯片功能拓展方案，使智能红外感应开关的设计方案，功能更多，功耗更低，性价比更高，电路简单，质量稳定可靠，产品应用面更广。

产品功能及优势：

通过对比市场类似产品，唯创知音采用WT588F02B-8S语音芯片，SOP8封装，是红外线智能手感开关功能定制芯片，制成标准小模块，具有尺寸小、功能多，支持语音提示，（芯片内部有256K byte 的存储空间可给用户特定的语音存入芯片内，作开关播报的语音提示），功能强、灵敏度高、可两路输出控制，LED状态指示灯、质量稳定，外围元件少，电路简单，成本低，产品开发简单，使智能红外感应产品能够快速上市。

   此模组及芯片可扩展功能：支持串口输出到LCD\LED屏驱动芯片，支持MCU串口通信及扩展功能。支持定义的高或低电平输出，配合控制大、小功率开关设备均可。

应用场景：

适合所有各类场地、区域出入口门开关，灯开关，手感电磁阀水制，感应式水龙头，冲水马桶，各种手感应电控开关，应用面广，功耗极低。

语音应用场景
红外感应状态	洗手盆  / 马桶
走近时	已打开  /  欢迎使用
离开时	已关闭  /    再见

表格是语音示例，支持自定的语音

WT588F02B的应用特性

1.16位DSP语音芯片、32Mhz内部振荡；

2.工作电压DC 2.0~5.5V；建议电压：2.2~4.5V（由于串口使用TTL电平通信）

3.音频输出有DAC输出，及PWM输出，16bit的PWM输出，可直接驱动8R 0.5W喇叭；

4.支持6K~32Khz的WAV文件，以及MIDI文件；

5.客户可以通过配套下载测试板在线更换芯片内部语音内容；

6.芯片内部有256K byte 的存储空间，可做掉电记忆功能、数据存储等功能。

7、支持MCU数据连接作扩展功能。

8.芯片主控程序和内置存储数据均可擦除再烧写。

9.低电压检测功能，可以设置当电压低于某一个值，做出相应提示

10.UART通讯协议、9600波特率.

11、关机待机电流约5uA.

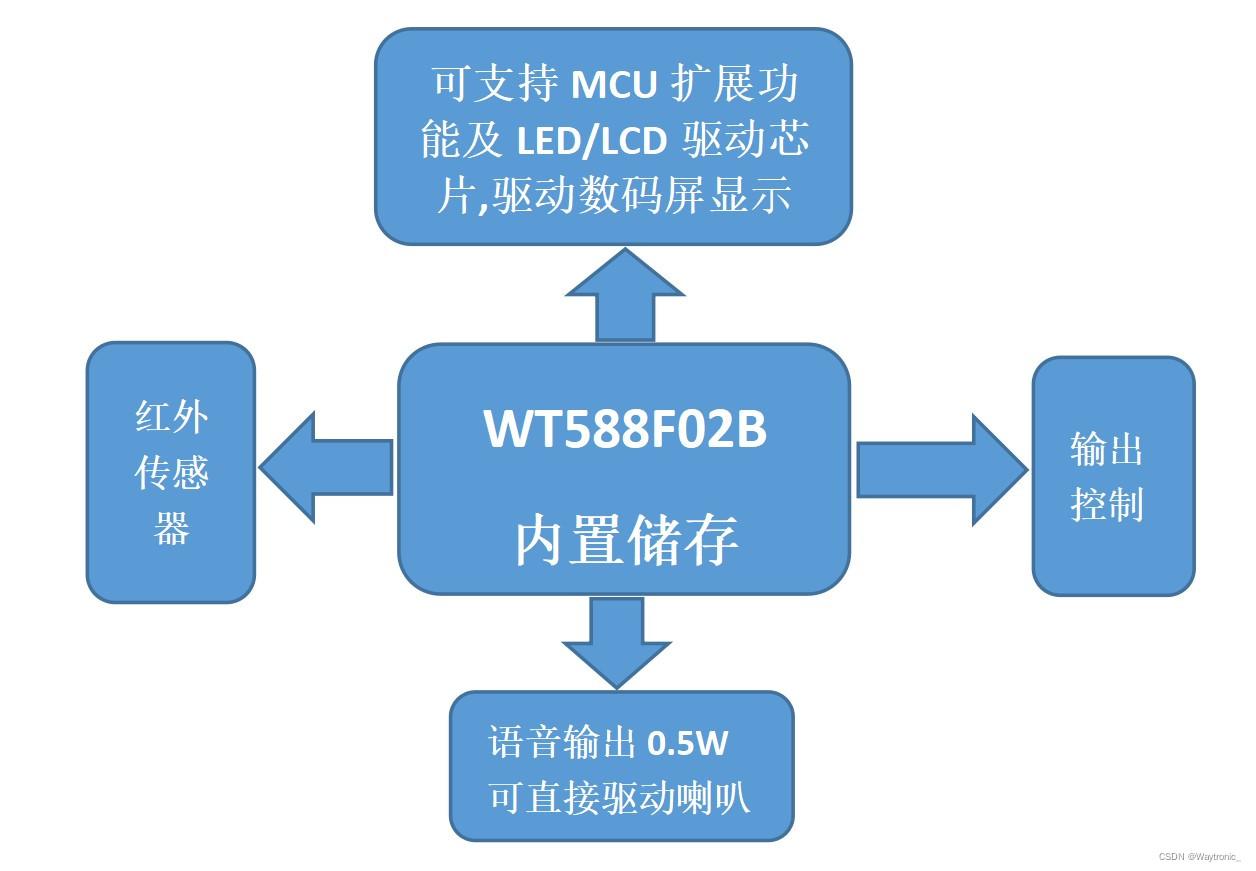

一、应用框图

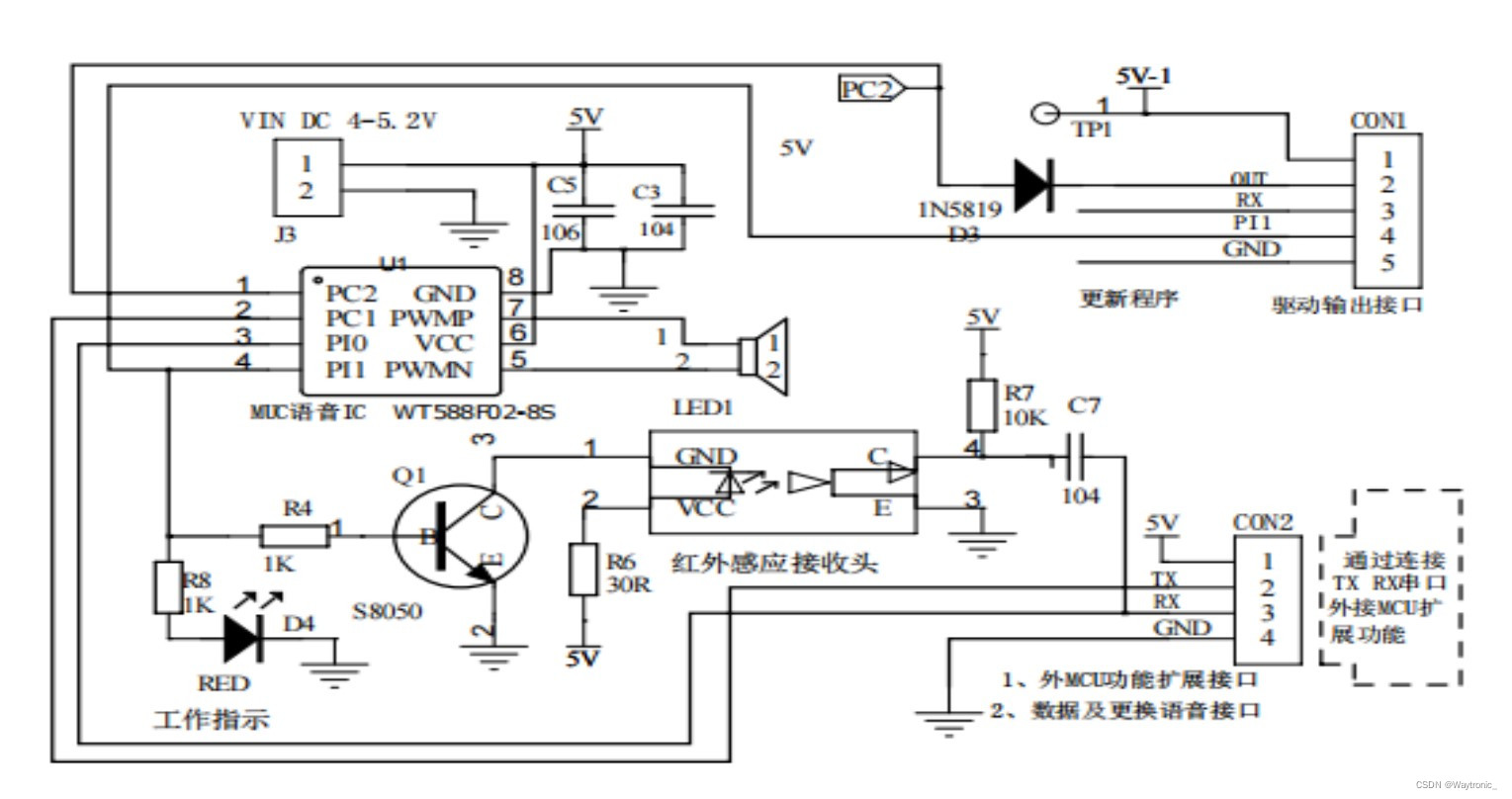

二、原理图（同样的功能元件更少）

• 红外智能感应开关工作原理：

    电路是由红外线发射管及接收管组成感应探测传感器，当发射管发出红外线信号，再由物本如手靠近时反射红外线信号到红外接收管，再把接收到的信号送到WT588F芯片ADC及DSP内部处理后，输出相应控制开关信号，同时启动内置的语音输出喇叭作相应提示，（这样达到非接触式手感应开关，或者人体感应开关，），可支持外接MCU,通过TX、RX AURT串口数据联接，播放相应语音、LCD、LED显示屏及扩展更多客户相要的功能。

Pad Name	Pad No.	Description描述
PC2	1	OUT，开关信号输出
PC1	2	UART TX（开关信号输出选用）
PI0	3	UART RX/红外感应监测口
PI1	4	红外感应器驱动控制
PWMN	5	声音输出脚，接喇叭一端
VCC	6	电源正
PWMP	7	声音输出脚，接喇叭另外一端，
GND	8	电源负

三、WT588F02B功能介绍：

• 3.1协议命令格式

WT588F02B-8S内置标准UART异步串口接口，属于3.3V TTL电平接口。通讯数据格式是：起始位：1位；数据位：8位；奇偶位：无；停止位：1位。使用电脑串口调试助手，需要正确设置串口的参数，设置如图：

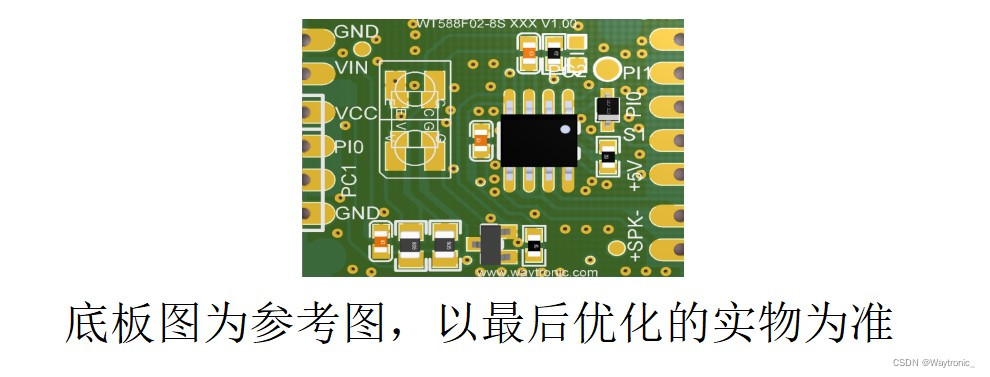

四、底板图（参考图）：



设计及调试注意事项

1. 模块使用时可跟据自已情况选择插头及焊线工艺均可。
2. 配合客户主板时可以直接贴在主板焊盆连焊。
3. 芯片便用设计时，滤波电容尽量靠过芯片。
4. 产品要EMI验证时，可在两个MPW输出串@100M磁珠及加102电容。
5. 预留有语音更换烧录输出焊盆。
6. 改R6可以调节红外线灵敏度及手感距离。

五、产品输出方案有：

1. 标准小模块，推荐使用（因为把技术难点集中有里面，客户使用更简单）
2. 芯片。
3. 按客户定制方案。

六、功能编码    C006_01。此方案性价比高。
