背景

项目使用ESP32-S3 RGB接口驱动的LCD,
框架 idf-v5.0, LVGL-v7.11
显示画面正常, 但肉眼可见的像是背光在闪烁, 背光电路是应用很久的经典电路, 且排查背光驱动无错,
但开机一段时间后, 闪烁会明显减轻

记录

这块屏的显示驱动芯片为ST7701S,

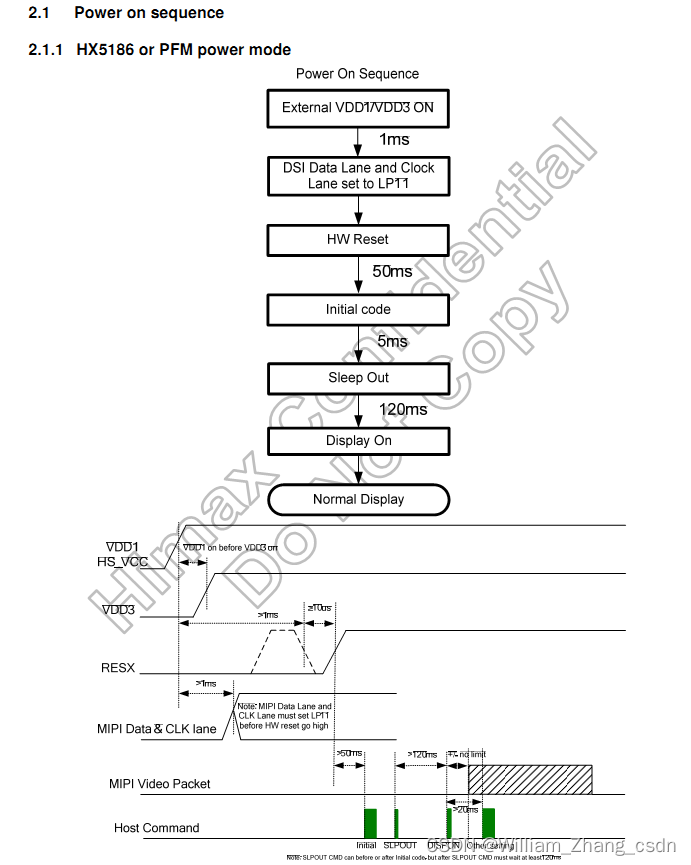

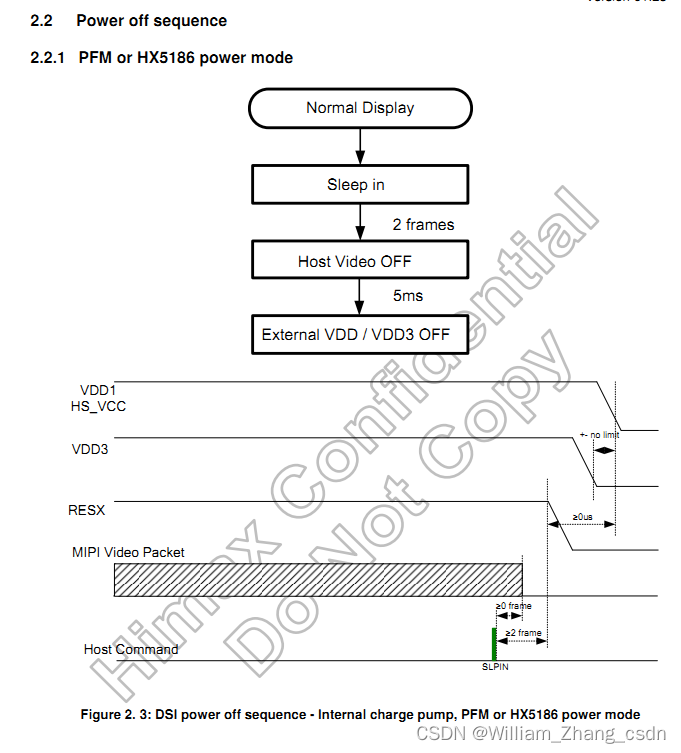

查看芯片手册有说明特定的上下电时序, 且LCD有一些液晶的固有属性,
在这里插入图片描述
在这里插入图片描述

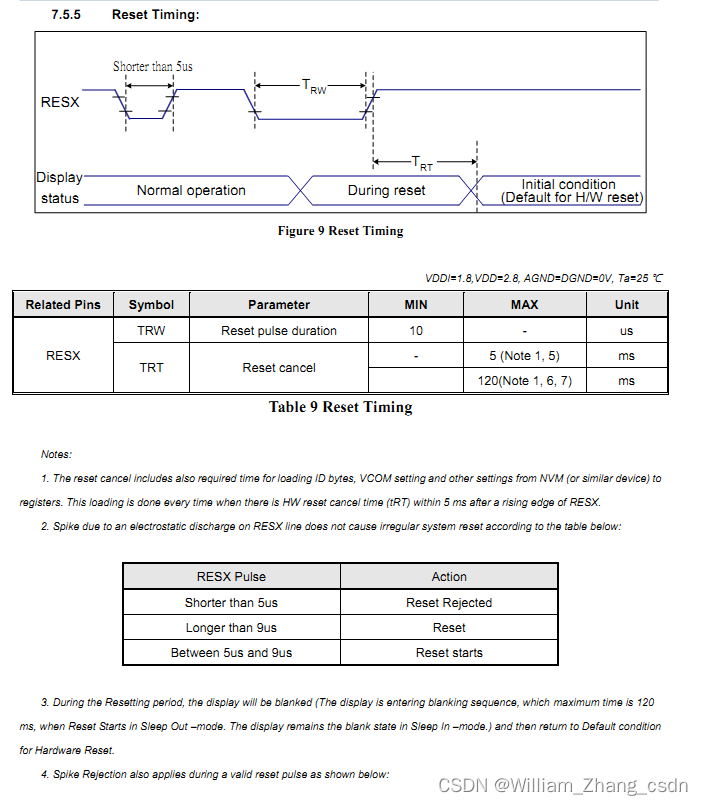

以及相应的RESET脚也需要配合, (一开始硬件电路上RESET脚为悬空状态)
在这里插入图片描述

此外,
部分闪烁情况有玻璃Vcom可能存在电压一致性不好的原因，导致fliker看起来就很明显,
可适当调节B1H寄存器(ST7701S显示驱动芯片的)

参考:

  1. ST7701S_Datasheet.pdf
  2. 关于display相关的一些内容—关于RGB接口屏调试
