📊 WEMOS LOLIN32规格

您可以在下面找到 WEMOS LOLIN32 的规格，例如功能、连接选项和 WEMOS LOLIN32 技术规格。

✨ 特征

40 个数字 IO 引脚
16 个外部中断引脚
16 个模拟输入引脚
19 个 PWM 引脚

🛰️ 连接

无线网络：802.11 b/g/n （2.4 GHz）
蓝牙：4.2
BLE：4.2

📐 技术规格

微控制器	ESP32
时钟速度	240兆赫
Flash 大小	4兆字节
建筑	Xtensa 展辰

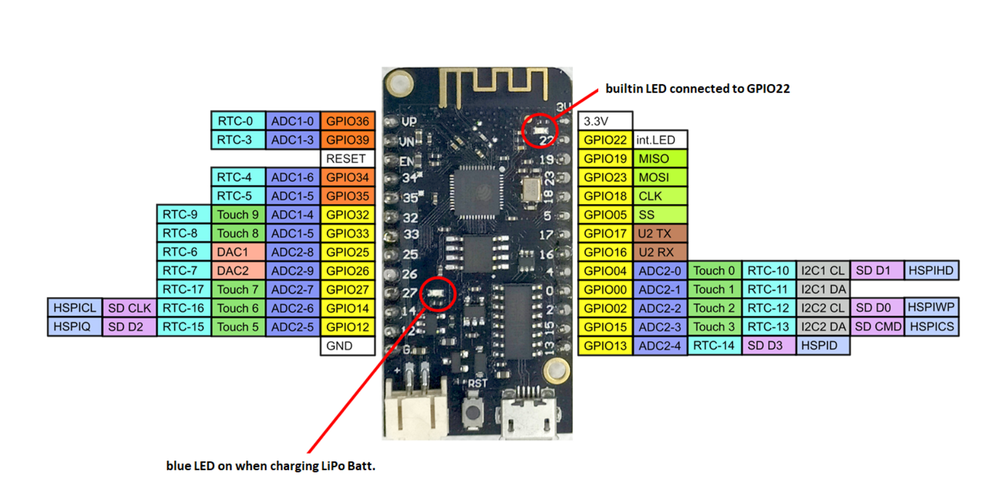

🔌 WEMOS LOLIN32 引脚排列

🗺️ WEMOS LOLIN32 引脚映射 Arduino IDE

您可以在下面找到 WEMOS LOLIN32 引脚。该开发板提供 40 个数字 IO 引脚，其中 16 个可用作外部中断引脚，16 个作为模拟输入引脚，19 个引脚具有脉宽调制（PWM）。

针	模拟	触摸	PWM的	其他
0	答 11	T1 航站楼
1			PWM的	TX 系列
2	答 12	T2 航站楼	PWM的
3			PWM的	接收
4	答 10	T0	PWM的
5			PWM的	LED_BUILTIN不锈钢
12	答 15	T5	PWM的
13	答 14	T4	PWM的
14	答 16	T6	PWM的
15	答 13	T3	PWM的
18			PWM的	SCK
19			PWM的	酱
21			PWM的	SDA
22			PWM的	标准及校正实验所
23			PWM的	MOSI
25	答 18		PWM的	DAC1
26	答 19		PWM的	DAC2
27	答 17	T7	PWM的
32	A4	T9	PWM的
33	答 5	T8	PWM的
34	答 6
35	答 7
36	答 0
39	答 3

模拟 - 模拟输入引脚

触摸 - 触摸引脚

功能 - 函数引脚

RX / TX - 接收（RX） / 发送（TX）

LED_BUILTIN - 内置 LED

PWM的 - 脉宽调制

🛠️ 默认工具

Bootloader 工具	esptool_py
上传工具	esptool_py
网络上传工具	esp_ota
Bootloader 地址	0x1000
闪光模式	迪奥
引导模式	迪奥
PSRAM 类型
最大上传大小	1280 千克（1310720 B）
最大数据大小	320 千克（327680 乙）

默认情况下，WEMOS LOLIN32 开发板使用 esptool_py 上传器工具、esp_ota用于无线（OTA）上传的网络上传器工具以及esptool_py引导加载程序工具。引导加载程序从地址 “0x1000” 开始。WEMOS LOLIN32开发板的 Flash 模式和启动模式默认分别为 dio 和 dio。
