轴网

绘制轴网

直线轴网

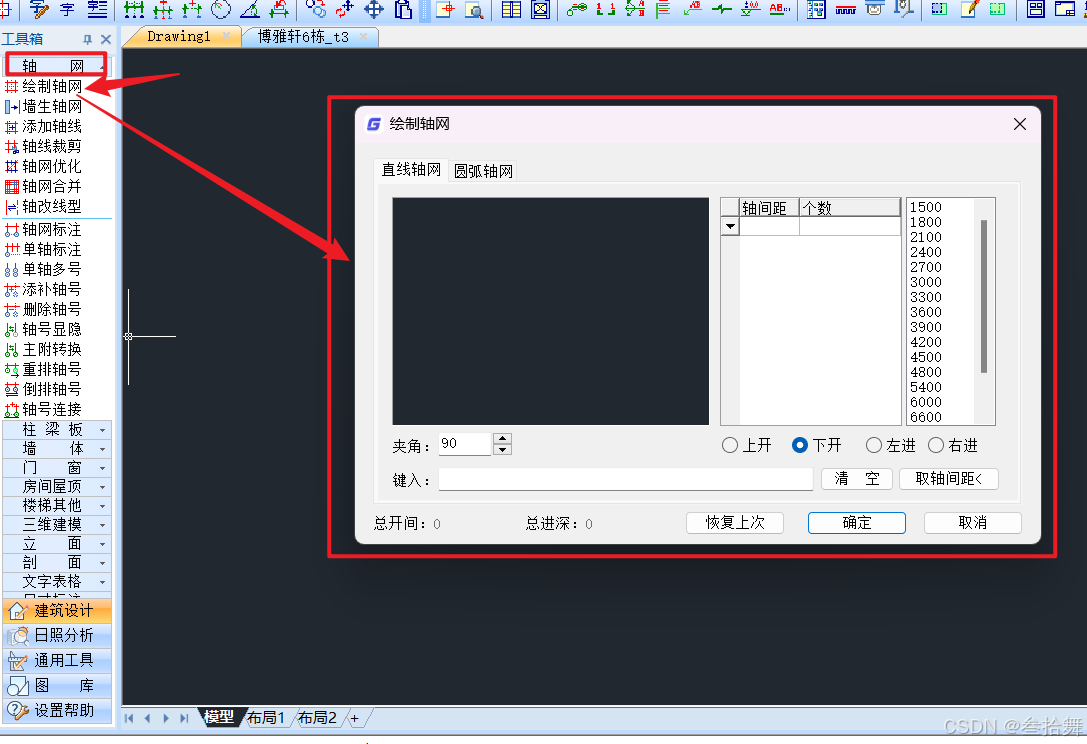

选择工具箱的【轴网】->【绘制轴网】：

在这里插入图片描述

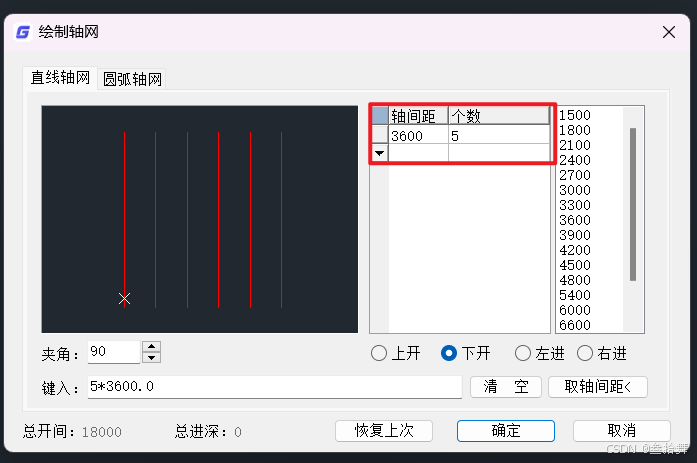

选择【轴间距】，选择【个数】，点击空白处，左侧生成预览视图：

在这里插入图片描述

3600的单位是毫米，即3.6m。

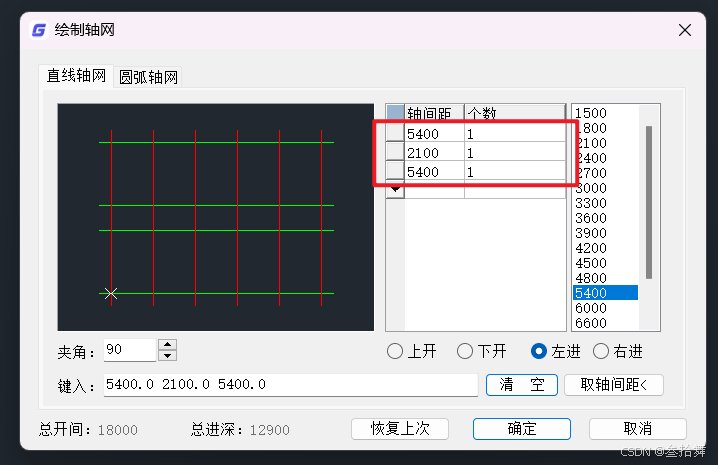

选择【左进】，然后依次选择：5400、2100、5400，点击确定

在这里插入图片描述

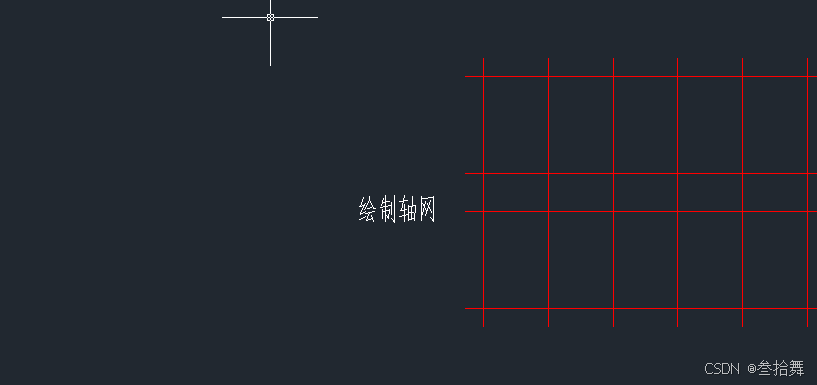

然后即可绘制轴网：

在这里插入图片描述

圆弧轴网

通过快捷键HZZW，打开绘制轴网窗口，【圆心角】选择30 和 40：
