【无机纳米材料科研制图——Visio 0302】上转换发光机理图Visio绘制ETU能量传递上转换和CR交叉弛豫

       此篇，我们来继续上转换发光机理图绘制的分享，将介绍ETU和其他过程的能量传递图绘制。



一、 绘制ETU能量传递上转换过程

       1）相同步骤绘制。

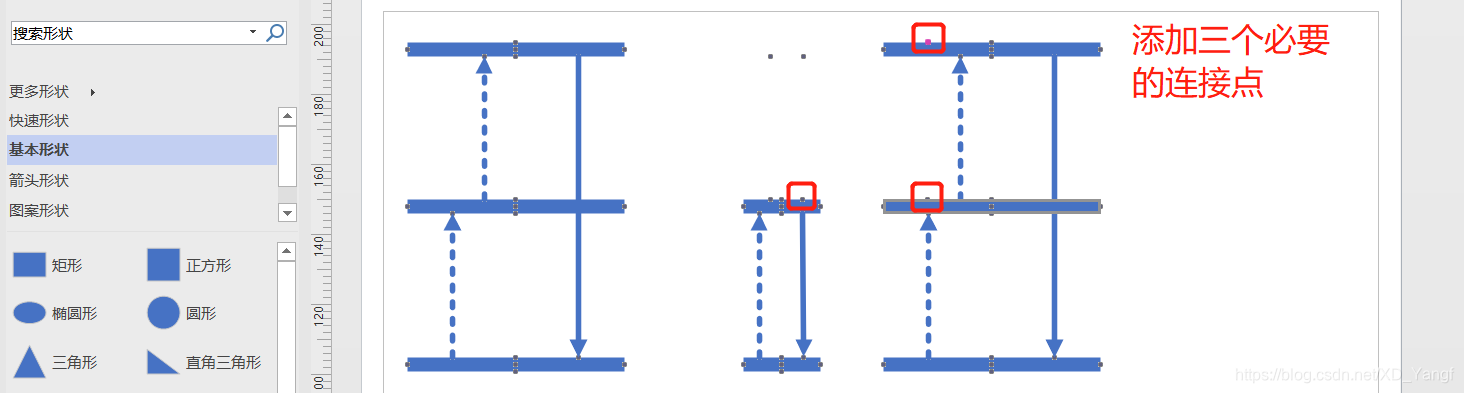

       用在绘制ESA中使用到的方法，继续绘制ETU，并添加下图所示的三个必要连接点，准备绘制曲线连接线。

       2）添加曲线连接线。

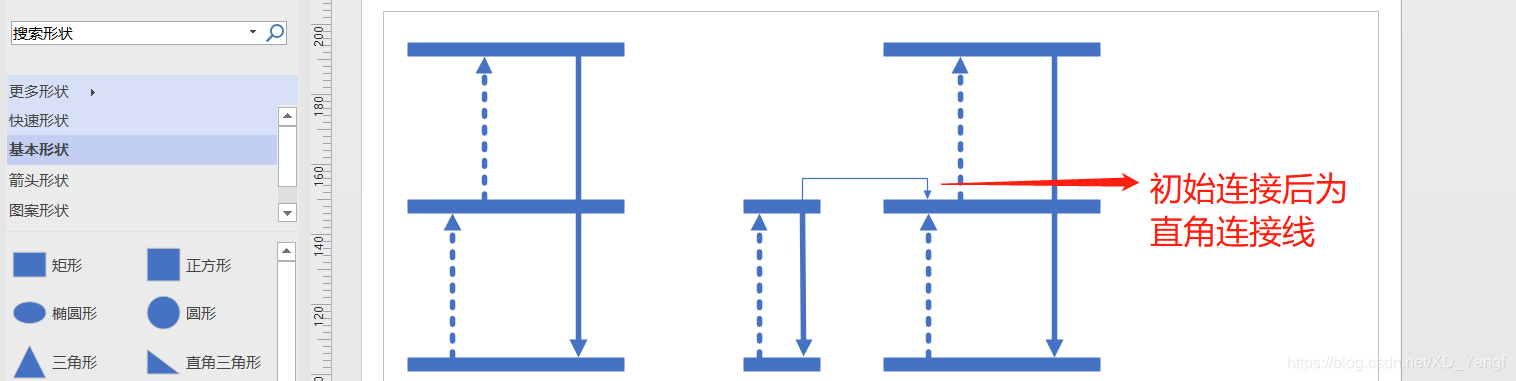

       如下图所示，对当前两个点做连接，但是连接后是默认的直角连接线效果。

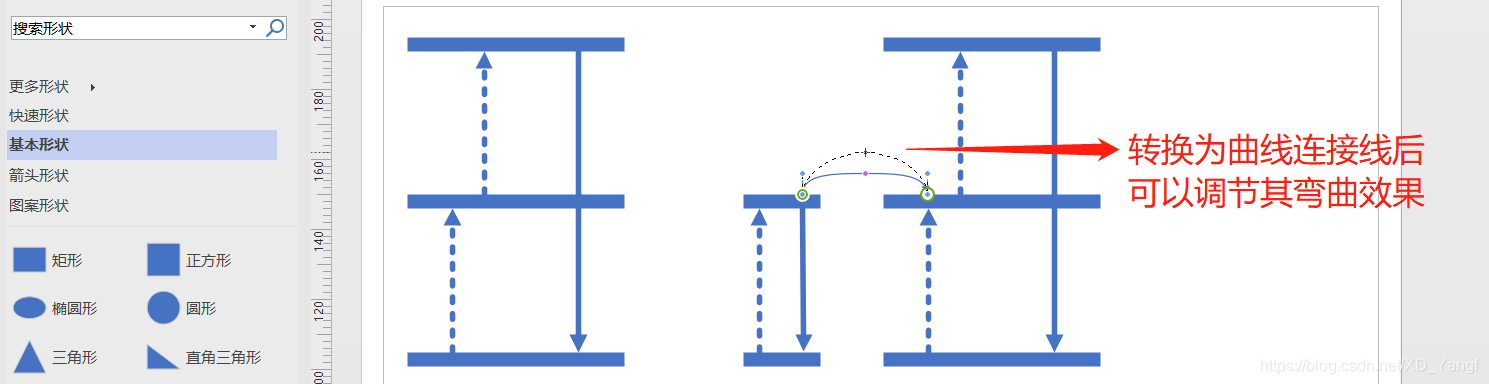

       此时，需要将其转换为曲线连接线，并适当调节其弯曲程度。

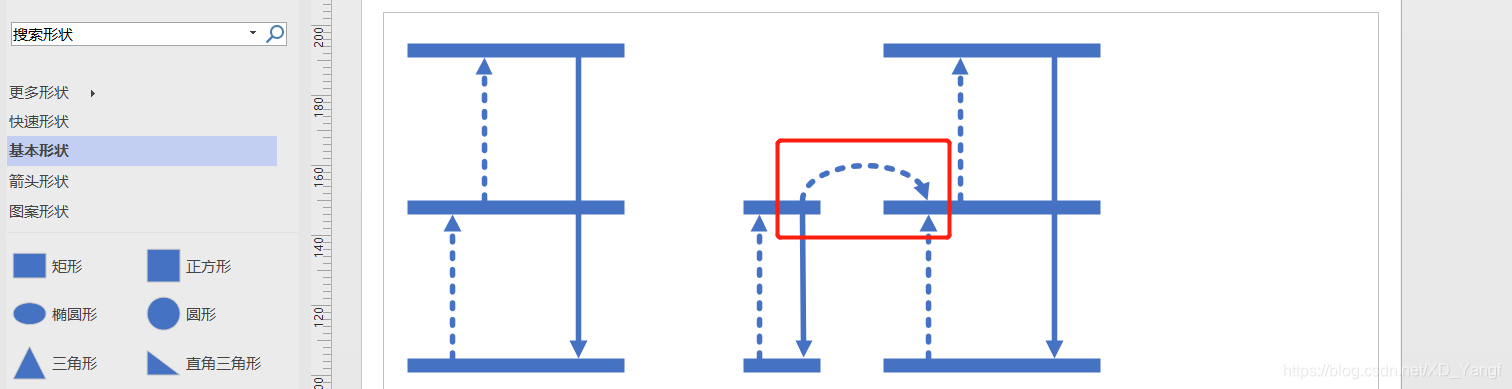

       再接着，改变其虚线类型和粗细即可完成从一个离子能级传递到另外一个离子能级的光子能量传递过程示意曲线。

       3）改变曲线连接线弯曲方向。

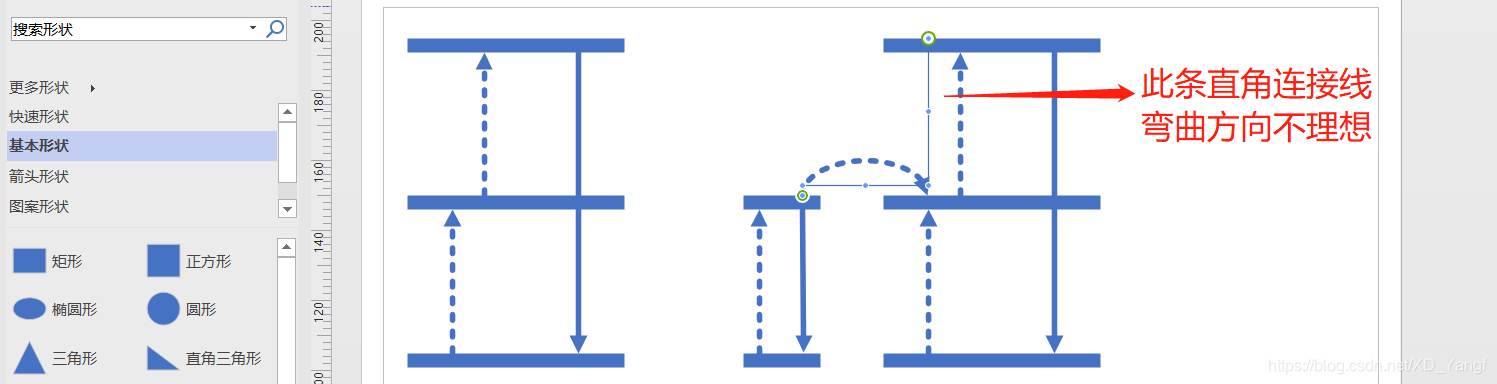

       继续添加第二条能量传递的连接线，发现直角连接线的弯折方向不对。

       那么，需要点住折线的一个控制点，将其一直向上拖拽，即可改变直角连接线的弯折方向。

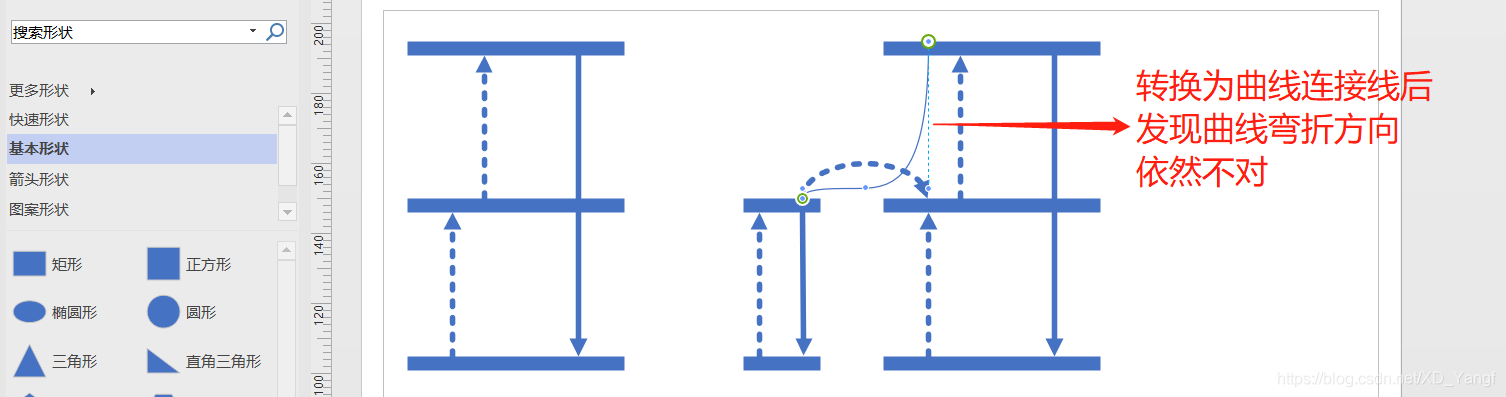

         此时，将连接线转换为曲线连接线，发现曲线的弯曲方向依然不对。

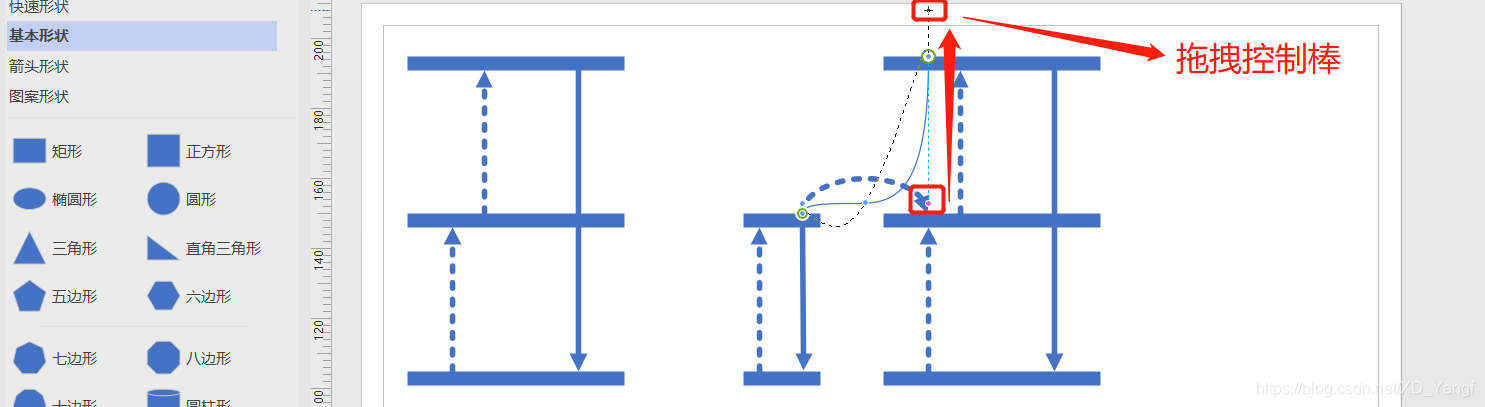

       接着，需要拖拽曲线的控制棒至上方。

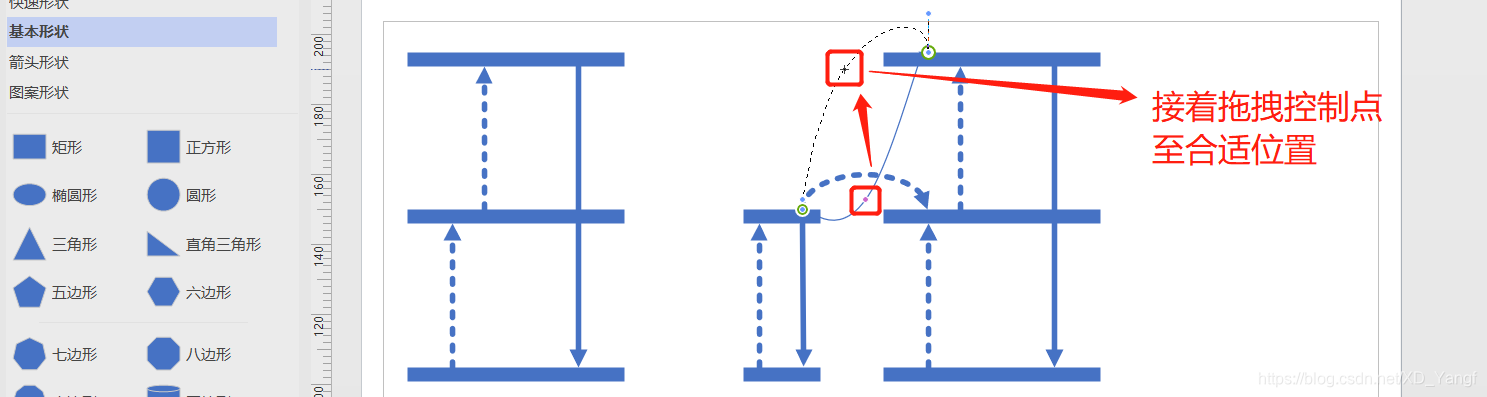

       再接着，需要拖拽曲线的控制点，至合适的位置。

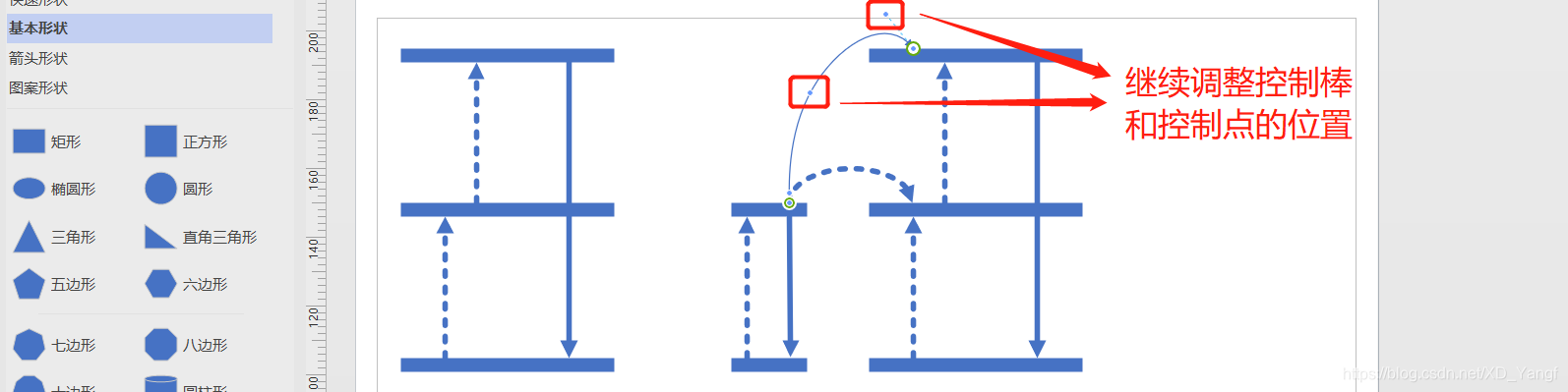

       再继续交替调整曲线控制棒和控制点的位置，至曲线呈现出一个合适的弯曲形状。

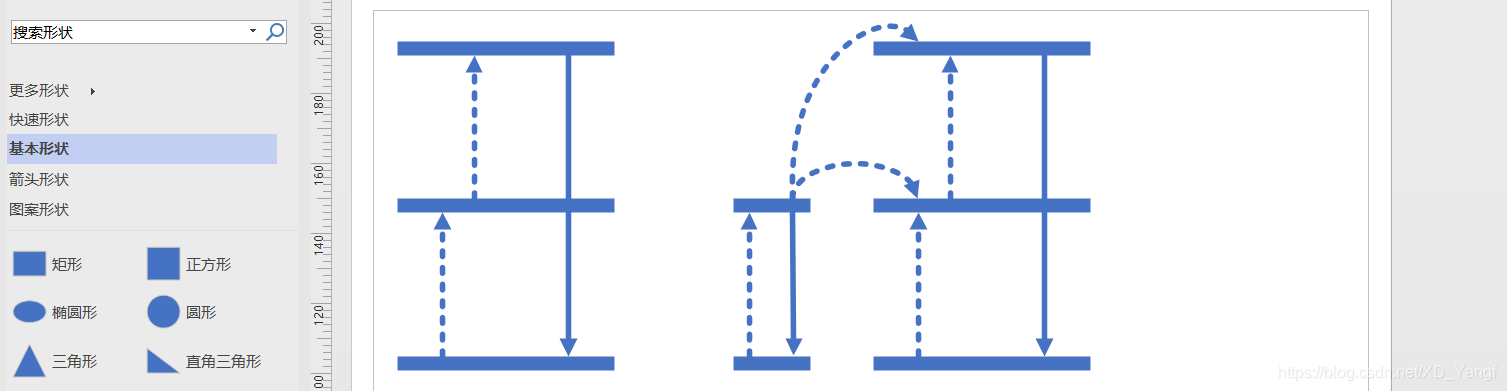

       最后，对第二条曲线的虚线和粗细进行调整，即可完成ETU过程的能级和光子跃迁绘制。

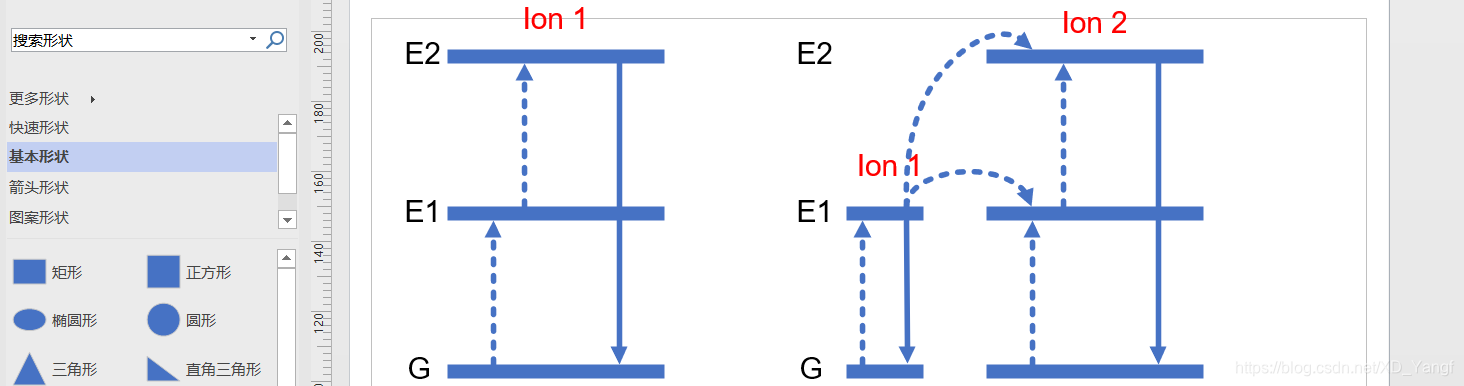

       4）添加文字。



二、绘制CR交叉弛豫过程

       1）相同步骤绘制。

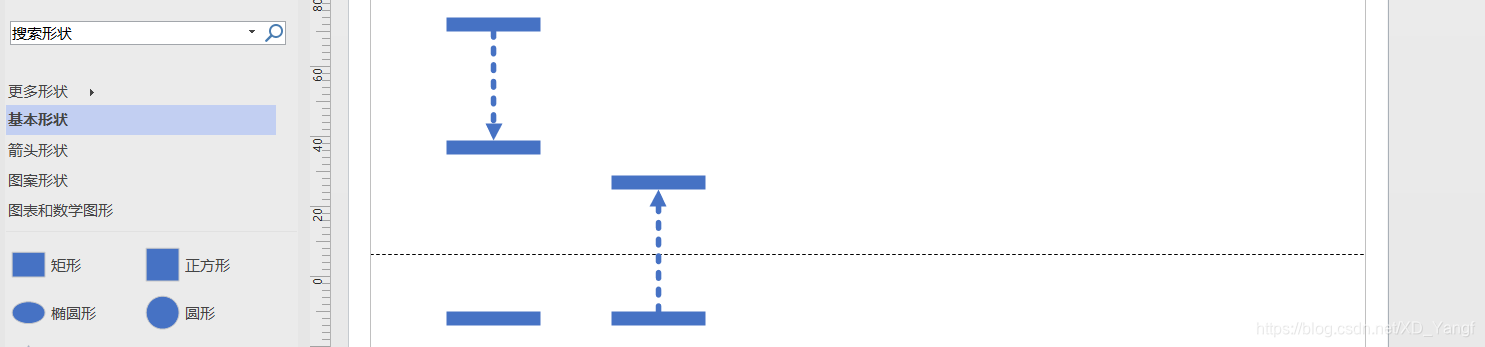

       根据之前介绍的技术，绘制出下图的结构。

       2）添加连接线并去掉其箭头。

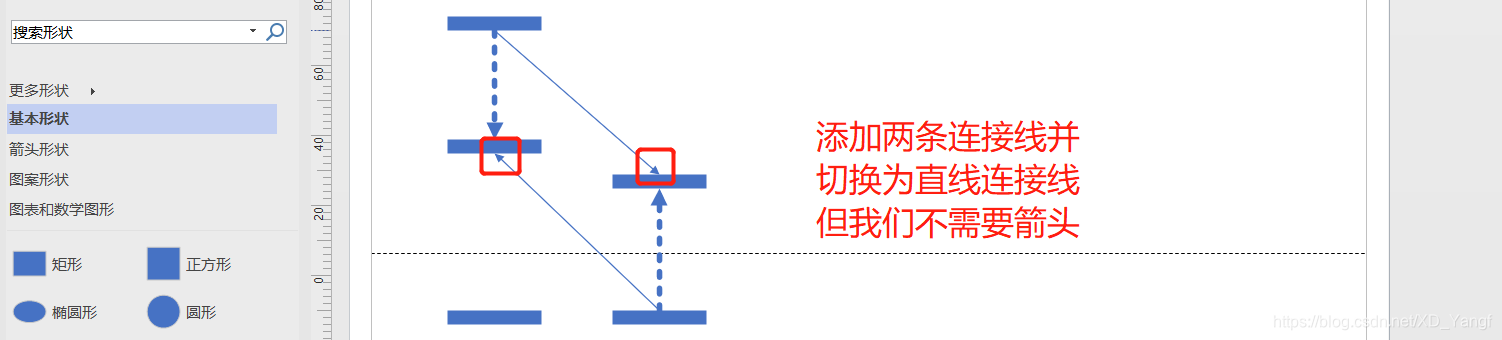

       如下图，添加两条连接线，并将其切换为直线连接线。但是连接线是带有箭头的，而对于这两条连接线我们不需要箭头。

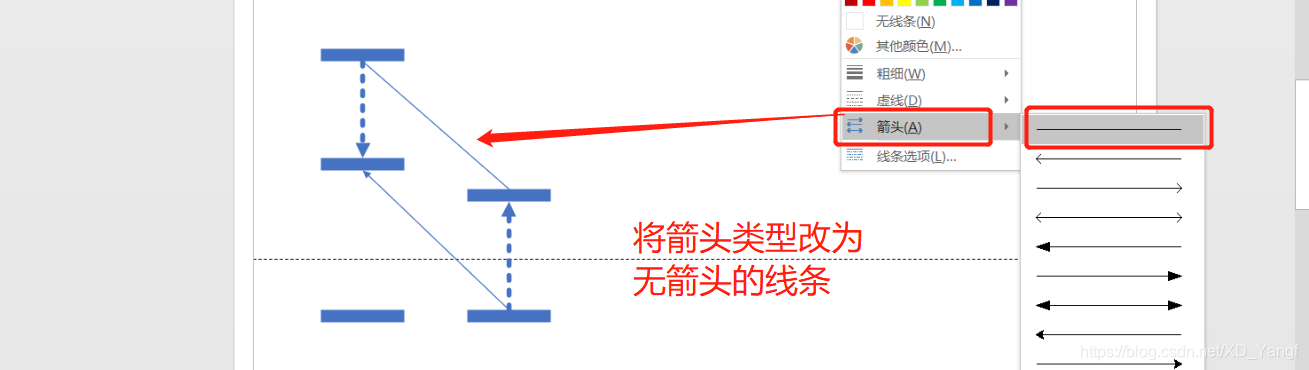

       此时，需要把连接线箭头的类型改为无箭头的直线。

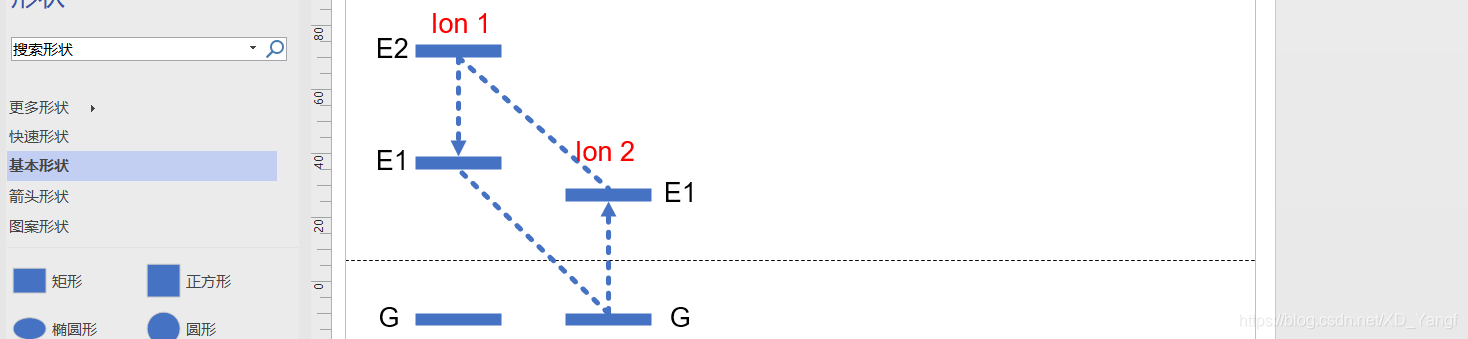

       接着，将两个连接线的箭头都去掉后，改变其虚线类型和线条粗细，最后再添加上文字，即可完成CR交叉弛豫光子跃迁的过程绘制。

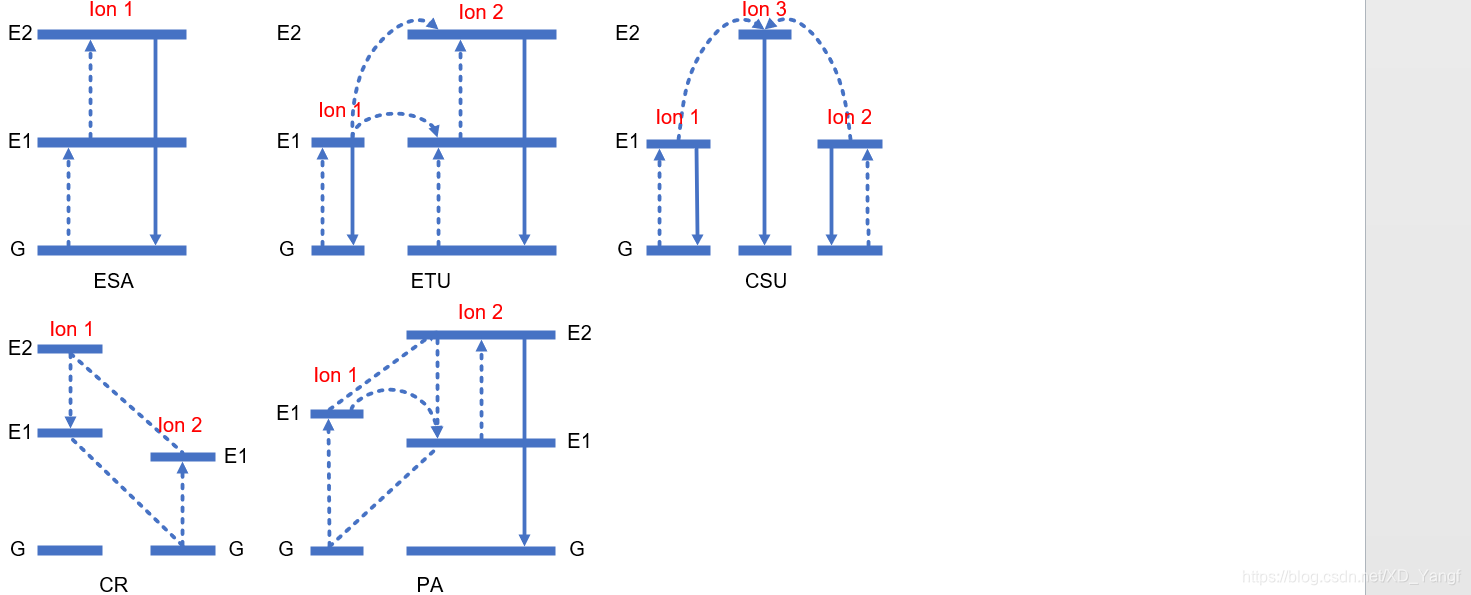

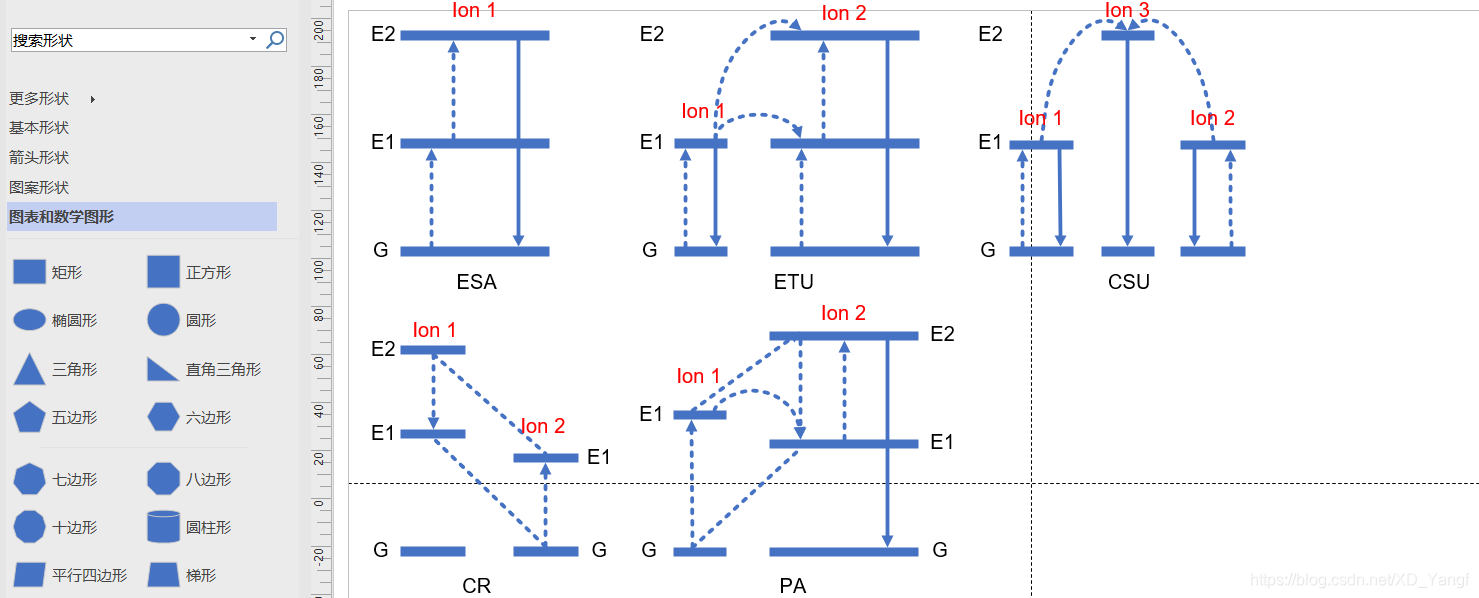

三、CSU合作敏化上转换和PA光子雪崩

       对剩下的这两种光子跃迁方式，没有使用到新的内容，因而，不做过多的介绍。



四、总结

       回顾，此篇我们使用到的功能有：连接线切换为曲线连接线、调整曲线连接线的弯曲程度、去掉连接线的箭头。
