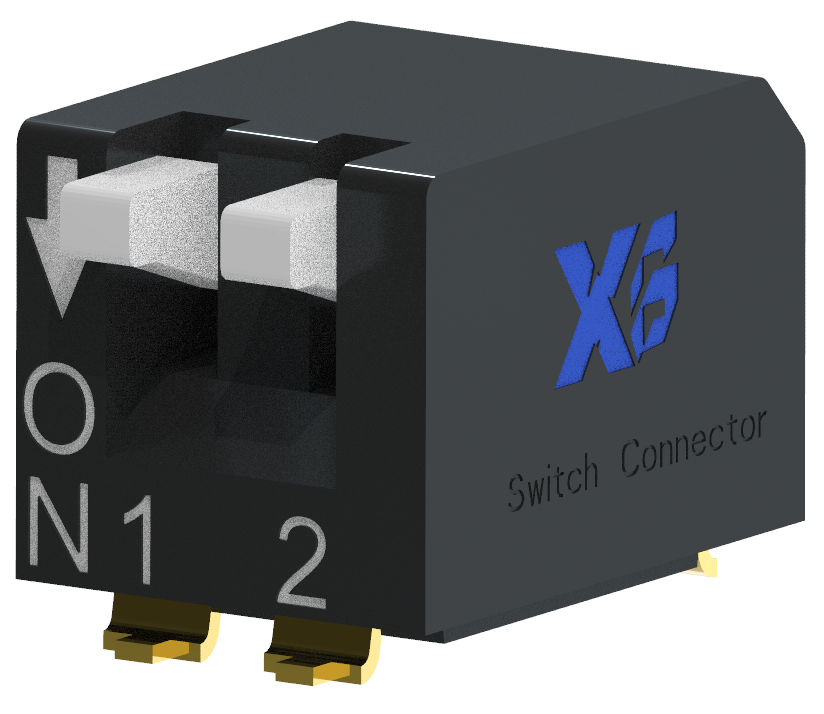

拨码开关的特点介绍

拨码开关全维度技术解析

一、分类体系与结构特征

1.1 物理形态分类

1. DIP封装型（Dual In-line Package）

• 典型间距：2.54mm/1.27mm
• 引脚配置：直插式/鸥翼式
• 封装材料：UL94 V-0阻燃PBT
• 示例：CTS 206系列（2.54mm间距，8位组合）

1. 表面贴装型（SMD）

• 焊接工艺：回流焊兼容
• 耐温特性：260℃/10s峰值温度
• 典型型号：C&K JS系列（0402超微型封装）

1. 模块化组合型

• 扩展能力：支持矩阵堆叠
• 总线接口：I²C/SPI可选
• 代表产品：Nidec Copal MS-12A总线式编码开关

1.2 操作机理分类

1. 滑动式（Slide）

• 接触结构：交叉式滑块设计
• 摩擦系数：0.3-0.5μ
• 案例：Alps SS系列（百万次寿命）

1. 旋转式（Rotary）

• 定位精度：±5°机械公差
• 扭矩范围：10-50mN·m
• 典型应用：Omron A6A系列（16档位编码）

1. 按压式（Push）

• 触发行程：0.5-1.2mm
• 反跳时间：<5ms
• 特殊设计：C&K T系列带自锁结构

1.3 电气拓扑分类

类型	触点配置	典型应用
SPST	1×1通道	基础开关电路
SPDT	1×2通道	信号路由选择
DPST	2×1通道	双电源切换
4PDT	4×2通道	工业控制总线

二、核心性能参数矩阵

2.1 电气特性规范

1. 接触电阻特性

• 初始值：≤50mΩ（AgPd触点）
• 寿命末期：≤100mΩ
• 测试条件：100mA/20mV开尔文检测

1. 绝缘强度

• 介质耐压：AC1000V/1min（UL标准）
• 爬电距离：>3.2mm（污染等级II）
• CTI值：≥250V（相比漏电起痕指数）

1. 载流能力

• 连续电流：DC12V/50mA～AC250V/3A
• 浪涌耐受：10倍额定值/10ms
• 降额曲线：温度>85℃时线性降容

2.2 机械性能指标

1. 操作动力学参数

• 启动力：200-800gf（JIS C 6442标准）
• 回弹力：≥启动力70%
• 加速度：5G振动环境保持稳定

1. 行程特性

阶段划分：
预行程：0.3-0.5mm（触觉反馈起点）
有效行程：1.0-2.5mm（电气导通区间）
过行程：≤0.8mm（机械保护余量）

1. 寿命模型

• 标准负载：25℃/45-85%RH
• 机械寿命：50万～100万次（无负载）
• 电气寿命：10万～30万次（额定负载）
• 磨损曲线：接触电阻呈对数增长

2.3 环境适应性

1. 温变耐受

• 存储范围：-55℃～+125℃
• 工作范围：-40℃～+85℃
• 温度冲击：-40↔+85℃ 5次循环（IEC 60068-2-14）

1. 防护等级
   | IP等级 | 防尘能力 | 防水能力 | 适用场景 |
   |--------|----------|----------|----------|
   | IP40 | 1mm异物 | 无防护 | 室内设备 |
   | IP67 | 完全防尘 | 1m浸水 | 车载电子 |
   | IP69K | 高压蒸汽 | 防水射流 | 工业清洗 |

2. 化学耐受

• 耐溶剂：IPA擦拭＞100次
• 盐雾测试：96hrs@5%NaCl
• 硫化氢：10ppm/21天（ASTM B809）

三、先进设计要素

3.1 接触系统优化

1. 贵金属镀层技术

• 镀层结构：基底铜→镍阻挡层→2μm金层
• 接触压力：50-150gf（确保膜层穿透）
• 摩擦系数控制：0.25-0.35μ

1. 电弧抑制方案

• 磁吹灭弧：永磁体导引技术
• 气密封装：N2填充保护
• 快速分断：＜3ms动作时间

3.2 结构创新设计

1. 双触点冗余

• 并联接触：降低失效概率
• 自清洁机制：交叉滑动摩擦

1. 防误操作

• 定位槽深度：≥0.6mm
• 触感反馈力：＞操作力120%
• 防呆结构：非对称卡扣

四、应用场景深度适配

4.1 工业控制领域

• PLC模块：输入通道配置
• 变频器：参数预设开关组
• 案例：ABB ACS880变频器DIP组

4.2 通信设备

• 基站设备：SFP模块配置
• 网络交换机：端口速率设置
• 特殊要求：符合GR-1217-CORE抗震

4.3 医疗电子

• 消毒耐受：134℃高压灭菌
• 医疗认证：ISO 13485体系
• 典型应用：GE医用超声诊断仪

五、选型工程指南

5.1 失效模式分析

1. 接触失效

• 污染对策：增加密封圈
• 材料改进：采用PdIr合金

1. 机械失效

• 磨损补偿：弹簧力冗余设计
• 润滑方案：PTFE固体润滑膜

5.2 可靠性验证

六、前沿技术趋势

1. 智能集成化

• 状态检测：集成霍尔传感器
• 总线接口：IO-Link V1.1兼容

1. 微型化突破

• MEMS工艺：尺寸＜3mm³
• 激光焊接封装

1. 环保材料

• 无卤素基材：符合RoHS 3.0
• 生物降解塑料：PLA复合材料

七、典型产品参数对照表

型号	C&K JS202011	Alps SS12	Omron A6A-16
额定电流	100mA@50VDC	300mA@30V	200mA@24V
接触电阻	30mΩ	50mΩ	25mΩ
操作力	250gf	800gf	400gf
防护等级	IP67	IP40	IP68
工作温度	-40~+105℃	-20~+85℃	-55~+125℃
