IMIX功能测试——网络测试仪实操

于 2022-01-05 14:16:39 发布
阅读量1.4k 收藏 4
点赞数 2
分类专栏： 网络测试 协议测试 文章标签： 网络 功能测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/XINERTEL/article/details/122322321
版权

在真实的网络环境中，用户产生的网络数据报文的长度并不是固定的，也就要求我们在评估DUT转发能力时，不能仅仅测试固定长度的报文，而是需要测试多种不同报文长度的组合。

信而泰RENIX测试仪中的iMIX报文长度就是专门针对这种场景来做的，它可以自定义不同报文长度的比例，然后来评估DUT的转发能力。
在这里插入图片描述

手工测试

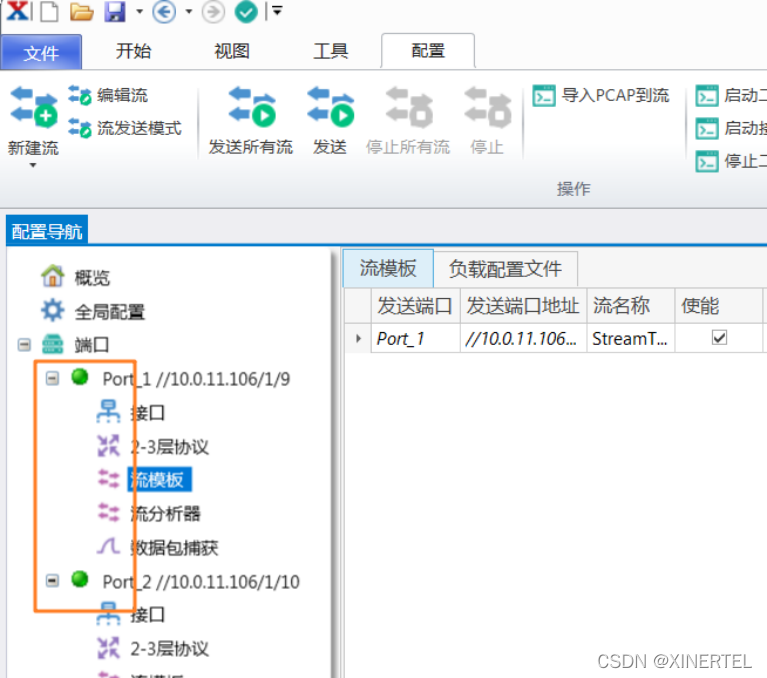

1、连接机框，占用端口
在这里插入图片描述

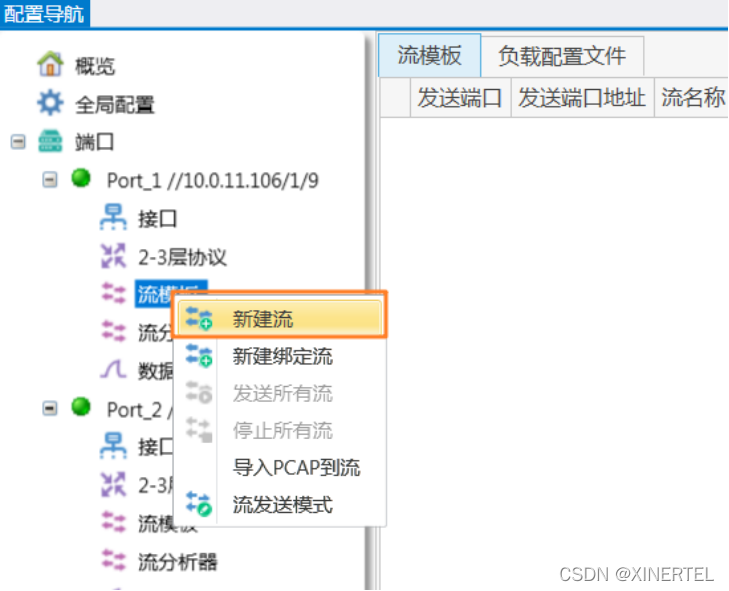

2、添加流量
在这里插入图片描述

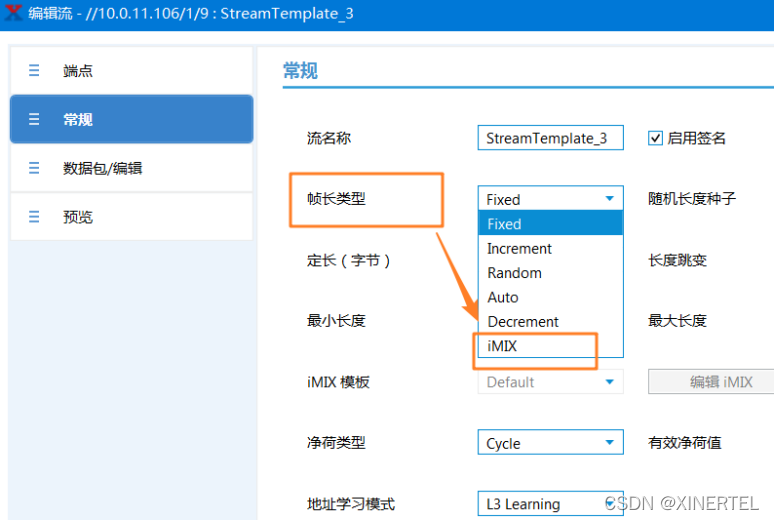

3、在帧长类型中，选择iMIX
在这里插入图片描述

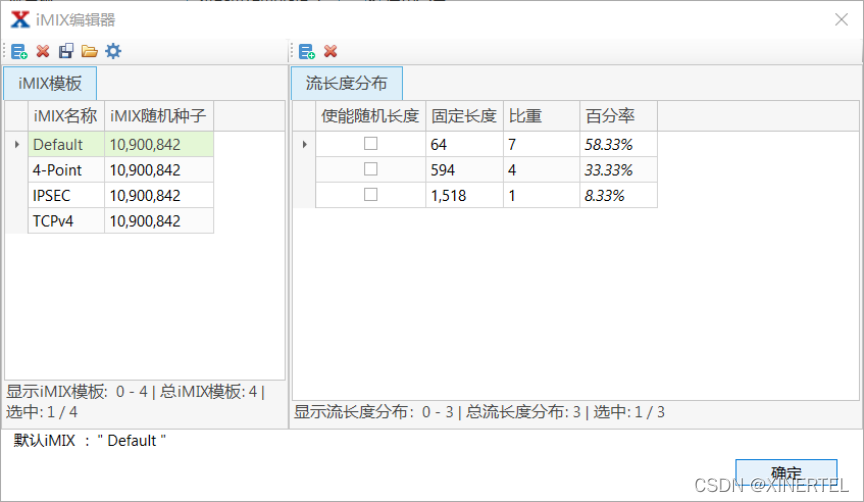

4、点击编辑iMIX，可以调出iMIX编辑器，可以要发送的报文长度比率等内容
在这里插入图片描述

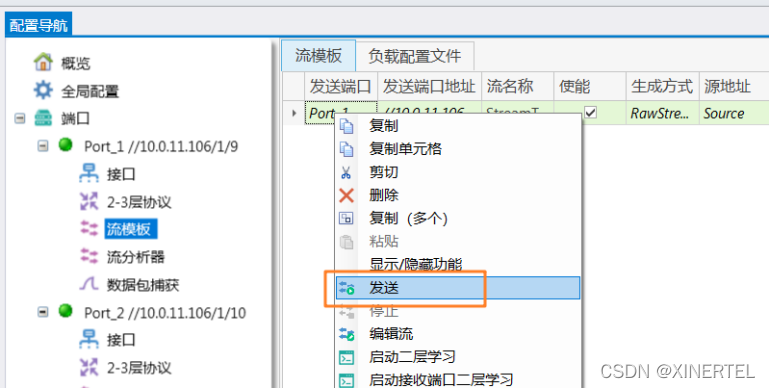

5、点击发送流量，报文就会以设置的比例进行发送
在这里插入图片描述

6、使用wireshark抓包查看
在这里插入图片描述

RFC2544中添加

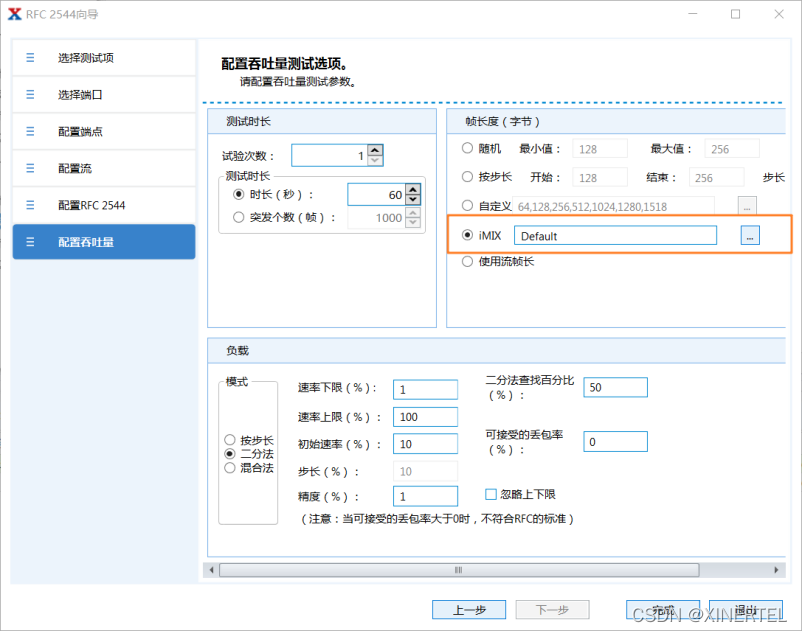

1、正常配置RFC2544测试，在最后一步选择帧长时，选择iMIX，而不是之前使用的自定义报文长度
在这里插入图片描述

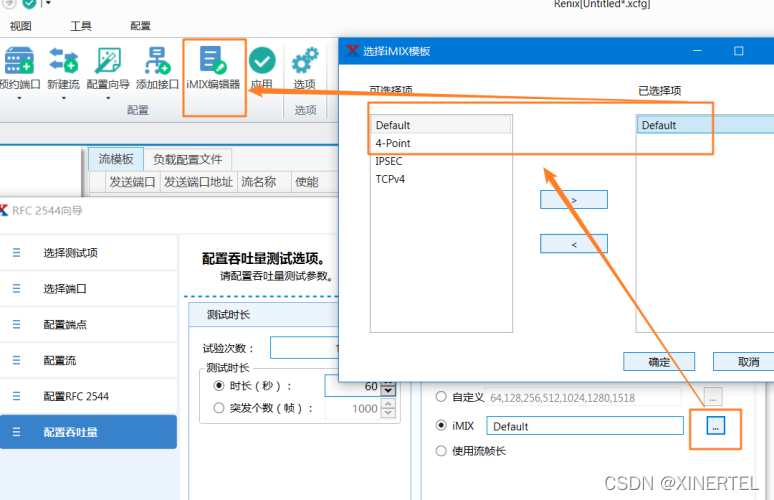

2、iMIX报文模板可以修改
在这里插入图片描述
