基于NE555芯片设计占空比可调的方波信号发生器

NE555介绍

555定时器是一种应用极为广泛的中规模集成电路，该电路使用灵活、方便，只需外接少量的阻容原件就可以构成单稳、多谐和施密特触发器。因而广泛用于信号的产生、变换、控制和检测。

　　1脚：外接电源负极或接地（GND）。

　　2脚：TR触发输入。

　　3脚：输出端（OUT或Vo）。

　　4脚：RD复位端，移步清零且低电平有效，当接低电平时，不管TR、TH输入什么，电路总是输出“0”。要想使电路正常工作，则4脚应与电源相连。

　　5脚：控制电压端CO（或VC）。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

　　6脚：TH高触发端（阈值输入）。

　　7脚：放电端。

　　8脚：外接电源VCC（VDD）。

（2）555功能介绍

　　555定时器的功能主要是由两个比较器C1和C2的工作状况决定的。由图1可知，当V6》VA、V2》VB时，比较器C1的输出VC1=0、比较器C2的输出VC2=1，基本RS触发器被置0，TD导通，同时VO为低电平。

　　当V6《VA、V2》VB时，VC1=1、VC2=1，触发器的状态保持不变，因而TD和输出的状态也维持不变。

　　当V6《VA、V2《VB时，VC1=1、VC2=0，故触发器被置1，VO为高电平，同时TD截止。

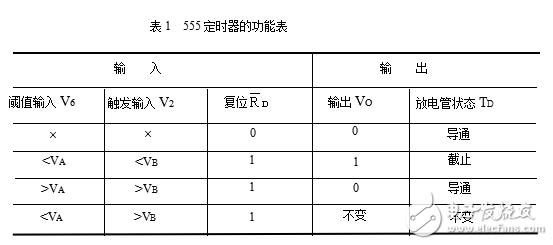

　　这样我们就得到了表1 555定时器的功能表。

　　

　　2、占空比可调的方波信号发生器

　　（1）占空比可调的方波信号发生器电路图

　　

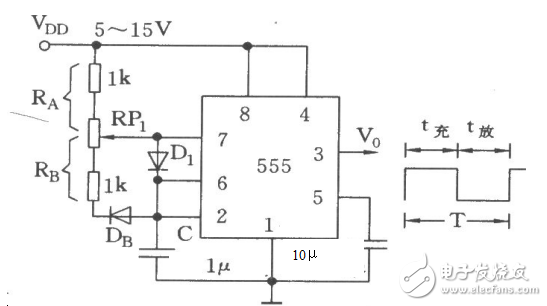

　　图2 利用555定时器设计方波电路原理图

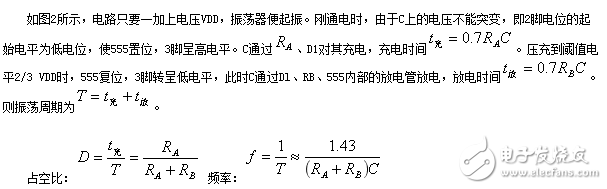

　　（2）占空比可调的方波信号发生器分析

　　3、实验数据

　　（1）仿真电路图

　　

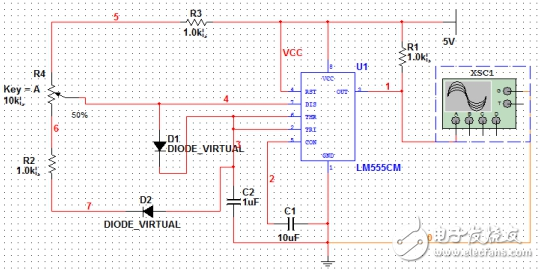

　　图3 MulTIsim电路图

　　（2）仿真电路结果

　　

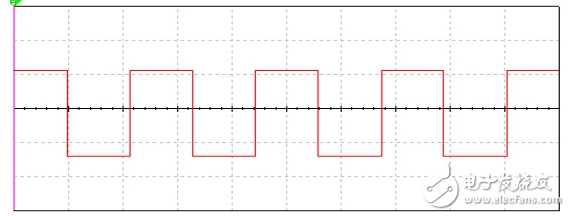

　　图4 占空比为50%的方波波形

　　

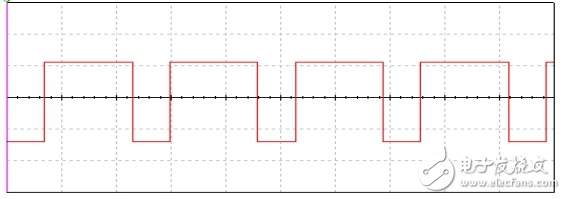

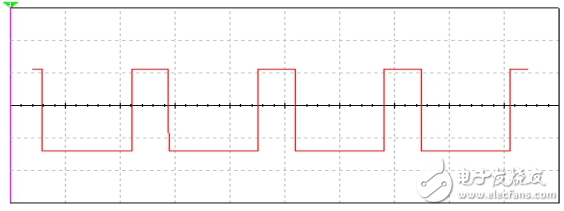

　　图5 占空比小于50%的方波波形

　　

　　图6 占空比大于50%的方波波形

4立创EDA

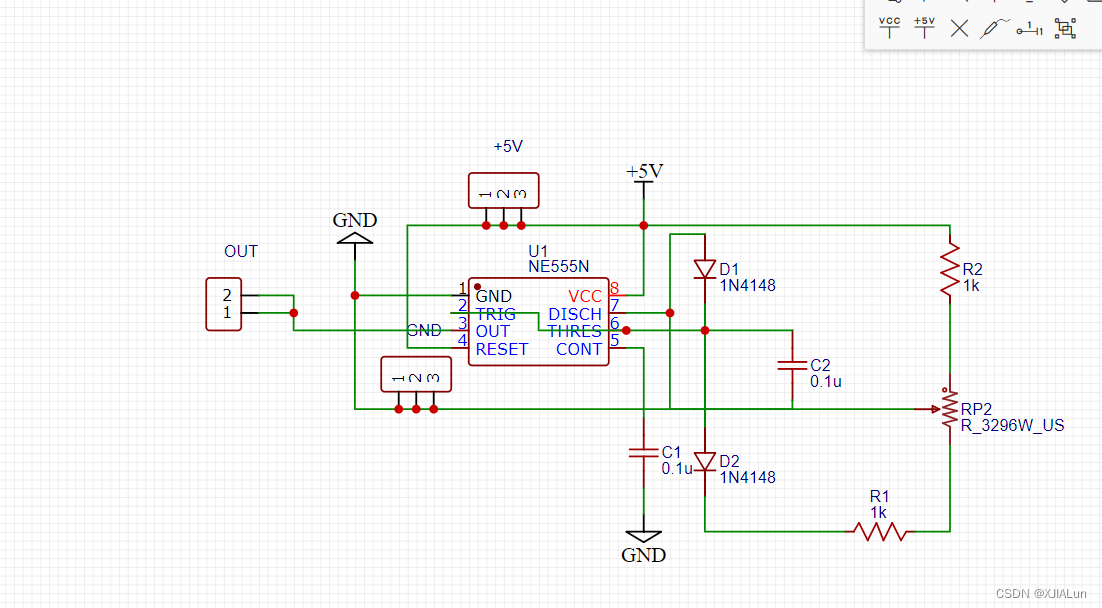

原理图

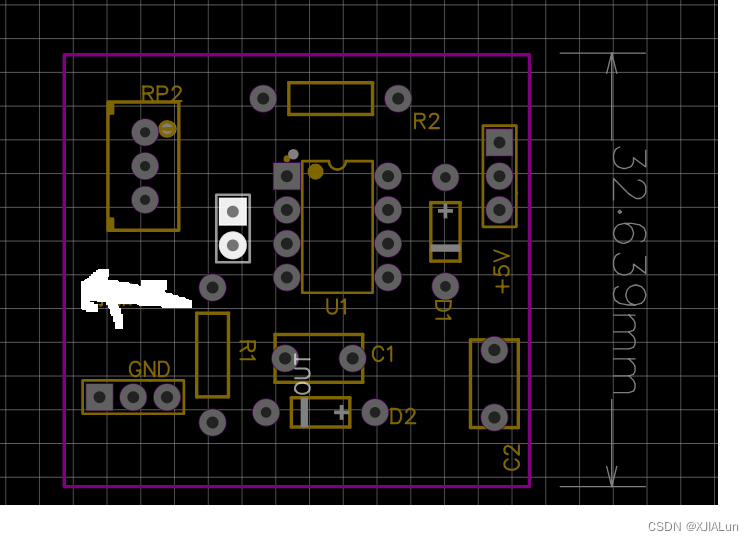

PCB原理图



画PCB注意事项：

a.原理图线路不能有交叉；

b.线宽和间距设为0.762，更容易导通信号

c.飞线不能从电容下方走过

d.飞线不能成90°

原由：直角这个位置PCB线的宽度发生了变化(那阻抗就会发生变化)，会产生EMI干扰，即电磁干扰。

直角位会产生寄生电容，影响信号质量(影响最大的就是时钟信号的上升时间和下降时间)
1、给电源铺铜可以过更大电流

2、给地铺铜可以减小信号阻抗的作用

3、晶振底下铺铜，防止晶振高速信号对周围信号产生干扰。

4、网格铜(高速信号)，实心铜(走大电流)

在NE555三号引脚（输出脚）需要放入排针的目的是为了让示波器观察它
