组网需求

如图1所示，RouterA为企业分支网关，RouterB为企业总部网关，分支与总部通过公网建立通信。分支子网为10.1.1.0/24，总部子网为10.1.2.0/24。

企业希望对分支子网与总部子网之间相互访问的流量进行安全保护。分支与总部通过公网建立通信，可以在分支网关与总部网关之间建立一个IPSec隧道来实施安全保护。由于维护网关较少，可以考虑采用手工方式建立IPSec隧道。

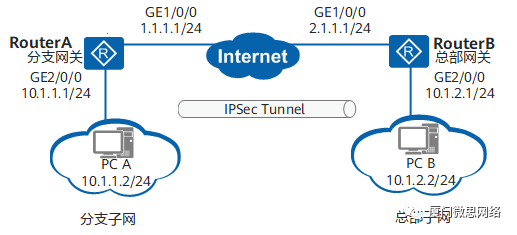

图1 配置采用手工方式建立IPSec隧道组网图

操作步骤

1、RouterA的配置

 sysname RouterA
#
acl number 3101  //配置ACL 3101，匹配从分支子网到总部子网的流量
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
#
ipsec proposal tran1  //配置IPSec安全提议
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-128
#
ipsec policy map1 10 manual  //配置手动方式安全策略
 security acl 3101
 proposal tran1
 tunnel local 1.1.1.1
 tunnel remote 2.1.1.1
 sa spi inbound esp 54321
 sa string-key inbound esp cipher %^%#JvZxR2g8c;a9~FPN~n'$7`DEV&=G(=Et02P/%\*!%^%#  //配置入方向SA的认证密钥为YsHsjx_202206
 sa spi outbound esp 12345
 sa string-key outbound esp cipher %^%#K{JG:rWVHPMnf;5\|,GW(Luq'qi8BT4nOj%5W5=)%^%#  //配置出方向SA的认证密钥为YsHsjx_202206
#
interface GigabitEthernet1/0/0
 ip address 1.1.1.1 255.255.255.0
 ipsec policy map1
#
interface GigabitEthernet2/0/0
 ip address 10.1.1.1 255.255.255.0
#
ip route-static 2.1.1.0 255.255.255.0 1.1.1.2  //配置一条目的地址是总部外网出口的静态路由
ip route-static 10.1.2.0 255.255.255.0 1.1.1.2  //配置一条目的地址是总部内网的静态路由

2、RouterB的配置

sysname RouterB
#
acl number 3101  //配置ACL 3101，匹配从总部子网到分支子网的流量
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
#
ipsec proposal tran1  //配置IPSec安全提议
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-128
#
ipsec policy use1 10 manual  //配置手动方式安全策略
 security acl 3101
 proposal tran1
 tunnel local 2.1.1.1
 tunnel remote 1.1.1.1
 sa spi inbound esp 12345
 sa string-key inbound esp cipher %^%#IRFGEiFPJ1$&a'Qy,L*XQL_+*Grq-=yMb}ULZdS6%^%#  //配置入方向SA的认证密钥为YsHsjx_202206
 sa spi outbound esp 54321
 sa string-key outbound esp cipher %^%#(3fr1!&6O=)!GN#~{)n,2fq>4#4+%;lMTs5(]:c)%^%#  //配置出方向SA的认证密钥为YsHsjx_202206
#
interface GigabitEthernet1/0/0
 ip address 2.1.1.1 255.255.255.0
 ipsec policy use1
#
interface GigabitEthernet2/0/0
 ip address 10.1.2.1 255.255.255.0
#
ip route-static 1.1.1.0 255.255.255.0 2.1.1.2  //配置一条目的地址是分支外网出口的静态路由
ip route-static 10.1.1.0 255.255.255.0 2.1.1.2  //配置一条目的地址是分支内网的静态路由

3、验证配置结果

在RouterA上执行display ipsec sa命令，可以查看IPSec隧道上配置的信息。

配置注意事项

• 分支的ACL需要与总部ACL互为镜像。

• 总部和分支之间的外网地址路由可达。

• 所有的IPSec策略都绑定在对应的外网出接口上。

• 总部和各个分支之间都采用相同的pre-shared-key。
