104协议本来是用于实时系统的，比如调度系统，因此没有考虑历史数据这块。浙江6 号文-配电自动化系统应用实施细则（试行）补充协议中定义了冻结数据相关报文。冻结数据实际是历史数据的一种，即在规定的时间间隔，子站将遥测数据那个时刻的数据保存为历史数据。一般是15分钟一个点，一天96个点。

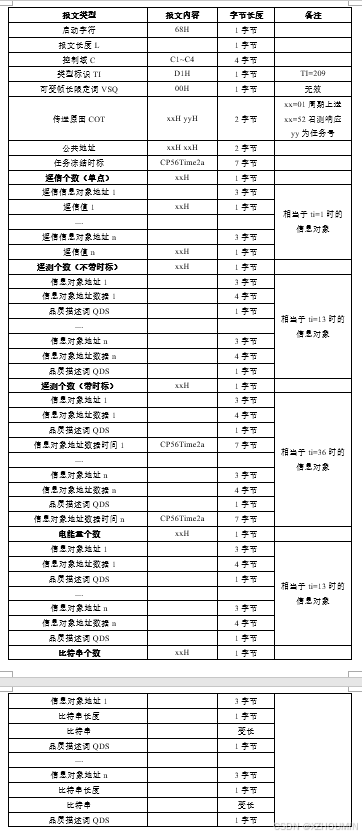

报文定义如下：
在这里插入图片描述

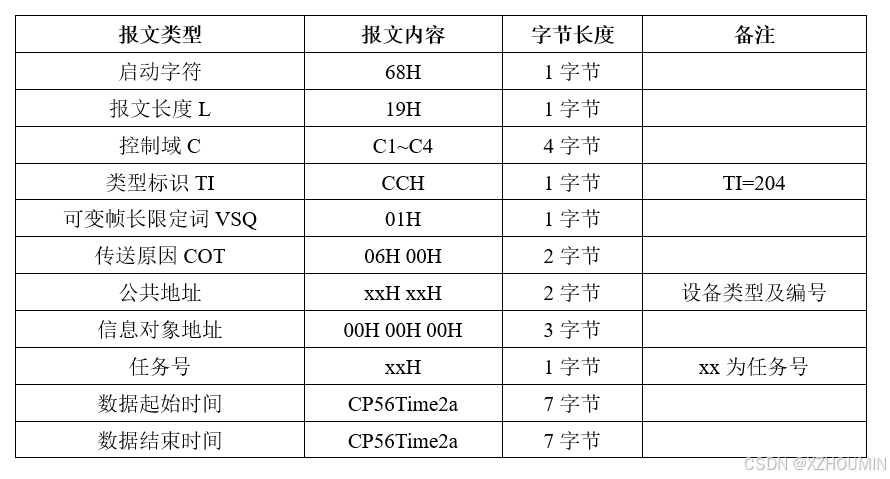

任务召测报文：

子站在冻结好数据后，会将冻结的数据按报文类型209给主站送数据。当主站发现有漏掉的冻结数据后，会用报文类型204进行召测，子站将满足条件的报文用报文类型209送给主站。
过程很简单。下面看一下例子报文：
1、冻结数据上送

    DE 01 62 00 --> I帧报文(低字bit0=0,高字bit0=0) 发送序号:239 接收序号:49 (发:低字bit1~bit15,收:高字bit1~bit15)
    D1 -> M_TF_NA_1|209  任务冻结数据上送（浙江104扩展）
        00 -> SQ(bit7):0  信号个数(bit0~6):0
        01 27 -> 传送原因:[T(bit7):0|未试验 P/N(bit6):0|肯定认可 原因(bit0~5):1|周期、循环] 源发站地址(任务号):39
        01 5A -> 公共地址:23041[设备类型:43(环境温湿度),设备编号:1,
