《计算机科学概论》-2.2.1冯诺依曼结构的硬件组成

2.2计算机的工作原理

（本节从内部结构上介绍计算机的硬件组成，并阐述冯诺依曼机的工作原理）

---

2.2.1冯诺依曼结构的硬件组成

【1】冯诺依曼机中的五大部件

冯诺依曼结构指出计算机应该由五大部件组成。

分别是：运算器、控制器、存储器、输入设备、输出设备

运算器：负责算术运算和逻辑运算

控制器：整个计算机的指挥中心，负责往其他部件发送控制命令。

        控制器产生的控制信号基于程序指令。（冯诺依曼的存储程序思想）

存储器：记忆部件。

        使计算机能够自动地执行程序。（计算器与计算机的本质区别）

输入设备：负责将程序和数据输入计算机。

输出设备：负责将程序执行结果输出计算机。

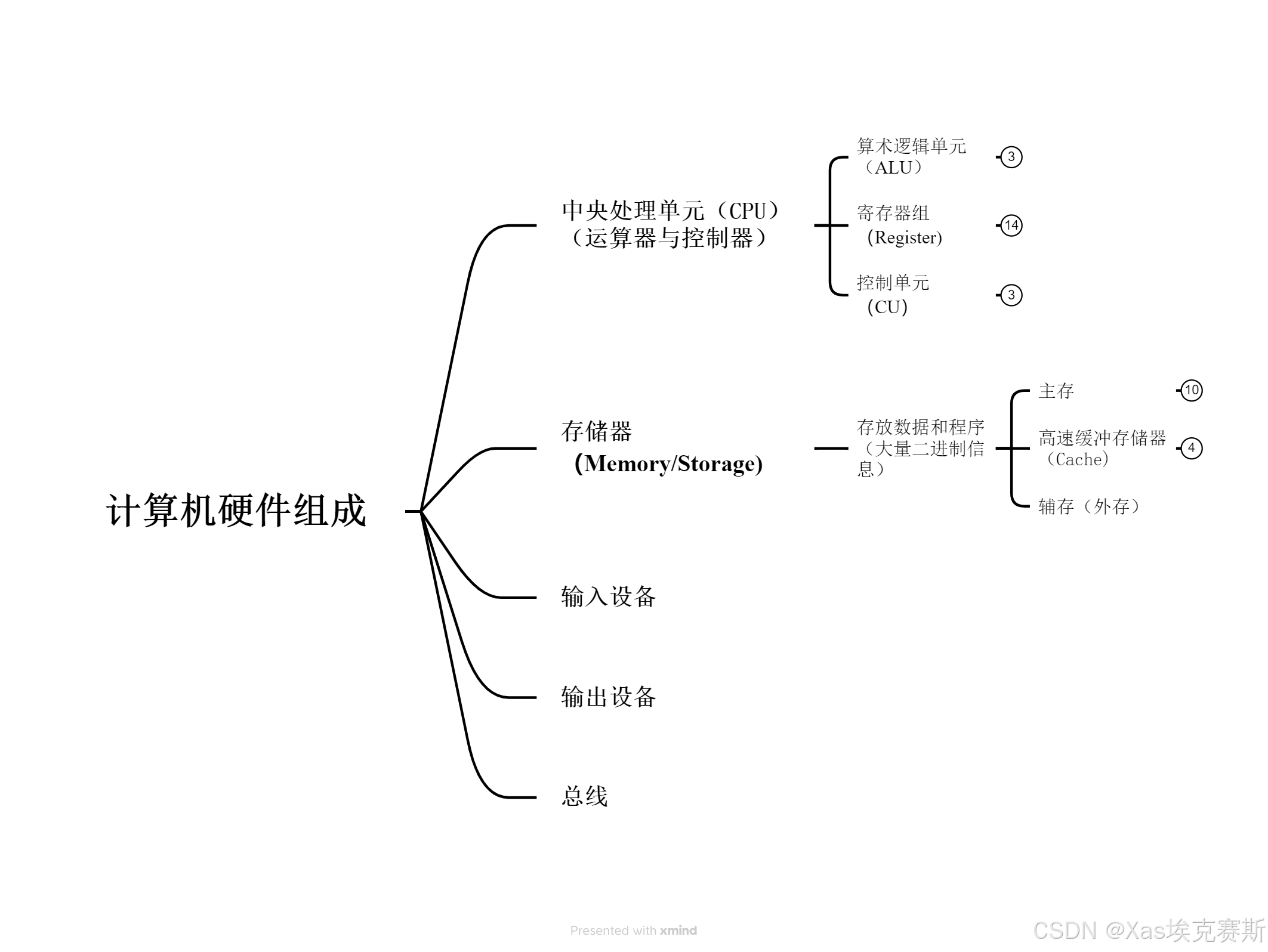

【2】五大部件在微型计算机中的对应与实现

运算器、控制器：中央处理单元（CPU）（计算机硬件系统的核心）

存储器：分为内存储器和外存储器

内存储器：RAM，随机存取存储器，也称为主存。

可随时读写，速度快，通常作为操作系统或其他正在运行中的程序的临时数据存储媒介。

外存储器：磁盘存储器（分为软盘和硬盘）、光盘、U盘

输入设备：键盘、鼠标、手写板、扫描仪等

输出设备：显示器、打印机、绘图仪等

【3】主机和外部设备的分类

主机：CPU和内存储器

外部设备（外围设备）：外存储器和输入输出设备

【4】中央处理单元（CPU）

CPU由3部分组成：算术逻辑单元（ALU）、控制单元（CU）、寄存器（Register）组。

【4.1】算术逻辑单元（ALU）

进行算术运算和逻辑运算的部件。

从CPU的寄存器部分取得操作数，然后将运算结果再返回到寄存器部分。

采用组合逻辑电路构造而成。

【4.2】寄存器（Register）组

寄存器是临时存放数据的高速存储设备。

寄存器主要由数据寄存器、程序计数器（PC）、指令寄存器（IR）。

【4.2.1】数据寄存器

用于存放参与运算的操作数和运算的结果。

提高运算速度，减少访问存储器次数。

【4.2.2】程序计数器（PC）（指令计数器）

兼有指令地址寄存器和计数器的功能。

给出程序中下一条指令的存储单元地址。

控制器依据程序计数器的内容从存储器取指令到指令寄存器，当一条指令执行完毕时，PC自动加1，同时指示下一条指令的地址。

【4.2.3】指令寄存器（IR）

保存当前正在执行的指令代码。

【4.2.3.1】指令代码

由操作码和地址码两部分组成。

操作码（OP）：指出指令做什么操作。

地址码（A）：指示参与操作的数据保存在什么地方。

【4.3】控制单元（CU）

计算机的管理机构和指挥中心，协调计算机各部件自动工作。

实质：解释程序，每次从存储器中读取一条指令，经过分析译码，产生一系列的控制信号，发向各部件以控制它们的操作。

【5】存储器（Memory/Storage）

主要功能：存放数据和程序（大量二进制信息）

【5.1】主存

【5.1.1】主存的最基本构件—存储单元电路

存储单元电路的功能：存储一位（bit）二进制信息。

【5.1.2】主存的分级配置组成

若干存储单元电路→存储单元

若干存储单元→（一定拓扑结构排列）→主存芯片

几块芯片→内存条

若干内存条→一台计算机的主存

【5.1.3】主存的逻辑结构

主存由存储体和外围电路组成。

存储体由多个存储单元组成，每个单元存放一条数据或一条指令。

【5.1.4】存储单元的地址码

为区分不同的存储单元，通常把全部单元进行统一编号，此二进制编号称为存储单元的地址码。

每个单元地址都是唯一的，方便CPU的访问。

【5.1.5】主存的功能

存放正在运行的程序和程序执行中需要用到的数据。

【5.2】高速缓冲存储器（Cache）

【5.2.1】存取速度和容量

存取速度：CPU内部的寄存器 > 高速缓冲存储器 > 主存

容量：CPU内部的寄存器 < 高速缓冲存储器 < 主存

【5.2.2】目的

提高速度，解决CPU与主存之间速度不匹配的矛盾

【5.2.3】访问过程

高速缓冲存储器在任何时候都只是主存中一部分内容的复制。

当CPU要存取主存中的某个信息是，CPU首先检查Cache，如果cache中有该信息，CPU就直接访问，如果cache没有该信息，CPU就从主存中奖包含该信息的一个数据块复制到cache中，CPU再访问cache，读取该信息。

【5.3】辅存（外存）

【5.3.1】辅存的作用

存放暂时不执行的程序和数据，支援主存。

【5.3.2】辅存的特点

不能与CPU直接交换信息，只能与主存成批交换信息。

存储容量大、可靠性高、价格低、脱机情况下能永久保存信息，存取速度慢。

【5.3.3】辅存的分类

磁表面存储器：磁盘、磁带

光存储器：光盘

计算机最典型的辅存为硬盘

【6】输入和输出设备（I/O设备）

【6.1】作用

输入设备：将参加运算的数据和程序送入计算机，并将它们转化为计算机能识别的信息。

输出设备：将计算处理的结果转化为人或其他设备所能识别或接受的信息形式。

【6.2】速度

与运算器、存储器相比，速度较慢。

【6.3】常见的输入输出设备举例

输入设备：键盘，鼠标，手写笔、数字化仪、扫描仪、摄像机

输出设备：显示器、绘图仪

【6.4】端口地址

每个I/O设备自己的标识地址

【7】总线

【7.1】含义

总线是连接计算机各部分之间进行信息传送的一组公共传输线。

计算机系统总线是CPU芯片的引脚（电源、地除外），是CPU与外部连接并进行信息交换的通道

【7.2】地址总线（Adress Bus）

CPU芯片的地址引脚

【7.3】数据总线（Data Bus）

CPU芯片的数据引脚

【7.4】控制总线（Control Bus）

CPU芯片的控制引脚和状态引脚。

主要是一组单向信号的集合。
