《Ray Tracing in a Weekend》学习笔记02

想看原书可以看本系列的第一篇《Ray Tracing in a Weekend》学习笔记01

5. Adding a Sphere

让我们向光线追踪器添加一个对象。 人们通常在光线跟踪器中使用球体，因为计算射线是否撞击球体非常简单。

5.1 Ray-Sphere Intersection

当逐行扫描屏幕的所有像素点，从摄像机位置发出对应的视线，视线与球体会发生三种碰撞，一是视线不与球体相交，那屏幕上看到的还是背景颜色，二是视线与球体相切，三是视线与球体相交。我们只需推算出直线与球是否相交的公式。简单的公式推导，得出的公式：
$$t^{2}b\cdot b+2tb\cdot (A-C)+(A-C)\cdot (A-C)-r^2=0$$
相当于求t的一元二次方程,b是光线的方向向量，A是光线的发射位置，C是球体的中心位置，r是球体半径。

5.2Creating Our First Raytraced Image

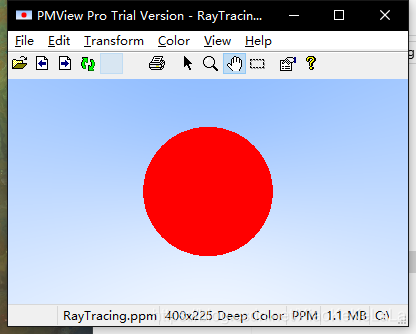

如果我们采用该数学并将其硬编码到我们的程序中，则可以通过将位于z轴上-1处的小球碰到的任何像素变为红色来对其进行测试：

//main.c
bool hit_sphere(const point3& center, double radius, const ray& r) {
    vec3 oc = r.origin() - center;//oc=A-C(-号在vec3.h中重载了，所以返回的还是vec3)
    auto a = dot(r.direction(), r.direction());
    auto b = 2.0 * dot(oc, r.direction());//b·(A-C)
    auto c = dot(oc, oc) - radius*radius;//(A−C)⋅(A−C)-r*r
    auto discriminant = b*b - 4*a*c;
    return (discriminant > 0);//>0表示一元二次方程有解，则光线与球体有交集
}

color ray_color(const ray& r) {
    if (hit_sphere(point3(0,0,-1), 0.5, r))
        return color(1, 0, 0);//光线击中的局域，都为(1,0,0),红色
    vec3 unit_direction = unit_vector(r.direction());
    auto t = 0.5*(unit_direction.y() + 1.0);
    return (1.0-t)*color(1.0, 1.0, 1.0) + t*color(0.5, 0.7, 1.0);
}

小总结：vec3.h的功能就是定义了三维向量，包括三维向量之间的点乘，叉乘，加减乘除等操作。颜色、距离、位置等都用vec3来表示；color.h定义了RGB的输出，把范围固定在了[0,255]中。

6.Surface Normals and Multiple Objects

6.1Surface Normals and Multiple Objects

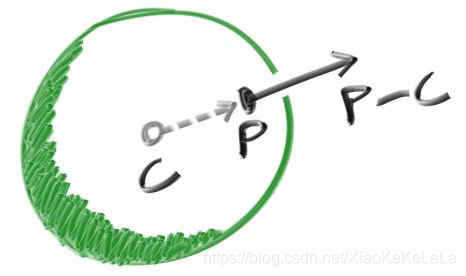

Surface normals（表面法线），可以帮助我们区分出背面。当视线穿过球体，穿过去交点为P，则法线向量是P-C。

再结合视线公式 P(t) = a + t ·b，和
$$t^{2}b\cdot b+2tb\cdot (A-C)+(A-C)\cdot (A-C)-r^2=0$$
①当视线与球体相交的时候，t可取两个值，分别为 t1=(-b - sqrt(b * b - 4ac))/ (2.0 * a)， t2=(-b + sqrt(b * b - 4ac))/ (2.0 * a)，t1是穿过去的交点P，t2是视线穿进球体的交点。当视线与球体相切时，t1=t2。

②得到t后，调用ray.h的at()，计算出该点的P(t)，从而法线向量等于P(t)-C，对其进行单位化得到单位法线向量。

③返回一个color类的变量，把大小控制在(0,1)

所以需要更改main.c的代码，如下：

//main.c
double hit_sphere(const point3& center, double radius, const ray& r) {
    vec3 oc = r.origin() - center;
    auto a = dot(r.direction(), r.direction());
    auto b = 2.0 * dot(oc, r.direction());
    auto c = dot(oc, oc) - radius*radius;
    auto discriminant = b*b - 4*a*c;
    if (discriminant < 0) {
        return -1.0;
    } else {
        return (-b - sqrt(discriminant) ) / (2.0*a);
    }
}

color ray_color(const ray& r) {
    auto t = hit_sphere(point3(0,0,-1), 0.5, r);
    if (t > 0.0) {
        vec3 N = unit_vector(r.at(t) - vec3(0,0,-1));
        return 0.5*color(N.x()+1, N.y()+1, N.z()+1);
    }
    vec3 unit_direction = unit_vector(r.direction());
    t = 0.5*(unit_direction.y() + 1.0);
    return (1.0-t)*color(1.0, 1.0, 1.0) + t*color(0.5, 0.7, 1.0);
}

6.2 Simplifying the Ray-Sphere Intersection Code

对hit_sphere()进行优化：

①向量与自身的点乘，等于向量的长度的平方(在vec3.h中定义的length_squared()就是这个原理)

②假定b=2h，对二次方程的结果进行优化，
$$\frac{-b\pm \sqrt{b^2-4ac}}{2a}=\frac{-2h\pm \sqrt{(2h{)}^2-4ac}}{2a}=\frac{-2h\pm 2\sqrt{h^2-ac}}{2a}=\frac{-h\pm \sqrt{h^2-ac}}{a}$$

//main.c
double hit_sphere(const point3& center, double radius, const ray& r) {
    vec3 oc = r.origin() - center;
    auto a = r.direction().length_squared();
    auto half_b = dot(oc, r.direction());//b=2h，只取原来的一半
    auto c = oc.length_squared() - radius*radius;
    auto discriminant = half_b*half_b - a*c;

    if (discriminant < 0) {
        return -1.0;
    } else {
        return (-half_b - sqrt(discriminant) ) / a;
    }
}
