一. LVGL GUI按键控件的概念

按钮是简单的矩形对象。它们源自容器，因此也可以提供布局和配合。此外，可以启用它以在单击时自动进入检查状态。

二. LVGL GUI按键小部件和样式

这些按钮只有一个主要样式 LV_BTN_PART_MAIN ，可以使用以下组中的所有属性：启用布局或调整时，它还将使用 padding 属性。

背景
边境
大纲
阴影
值
模式
过渡

在这里奉上一个代码以及效果吧

void lvgl_button_style_test(void)
{
    static lv_anim_path_t path_overshoot;
    lv_anim_path_init(&path_overshoot);
    lv_anim_path_set_cb(&path_overshoot, lv_anim_path_overshoot);

    static lv_anim_path_t path_ease_out;
    lv_anim_path_init(&path_ease_out);
    lv_anim_path_set_cb(&path_ease_out, lv_anim_path_ease_out);

    static lv_anim_path_t path_ease_in_out;
    lv_anim_path_init(&path_ease_in_out);
    lv_anim_path_set_cb(&path_ease_in_out, lv_anim_path_ease_in_out);

    /*Gum-like button*/
    static lv_style_t style_gum;
    lv_style_init(&style_gum);
    lv_style_set_transform_width(&style_gum, LV_STATE_PRESSED, 10);
    lv_style_set_transform_height(&style_gum, LV_STATE_PRESSED, -10);
    lv_style_set_value_letter_space(&style_gum, LV_STATE_PRESSED, 5);
    lv_style_set_transition_path(&style_gum, LV_STATE_DEFAULT, &path_overshoot);
    lv_style_set_transition_path(&style_gum, LV_STATE_PRESSED, &path_ease_in_out);
    lv_style_set_transition_time(&style_gum, LV_STATE_DEFAULT, 250);
    lv_style_set_transition_delay(&style_gum, LV_STATE_DEFAULT, 100);
    lv_style_set_transition_prop_1(&style_gum, LV_STATE_DEFAULT, LV_STYLE_TRANSFORM_WIDTH);
    lv_style_set_transition_prop_2(&style_gum, LV_STATE_DEFAULT, LV_STYLE_TRANSFORM_HEIGHT);
    lv_style_set_transition_prop_3(&style_gum, LV_STATE_DEFAULT, LV_STYLE_VALUE_LETTER_SPACE);

    lv_obj_t* btn1 = lv_btn_create(lv_scr_act(), NULL);
    lv_obj_align(btn1, NULL, LV_ALIGN_CENTER, 0, -80);
    lv_obj_add_style(btn1, LV_BTN_PART_MAIN, &style_gum);

    /*Instead of creating a label add a values string*/
    lv_obj_set_style_local_value_str(btn1, LV_BTN_PART_MAIN, LV_STATE_DEFAULT, "Gum");

    /*Halo on press*/
    static lv_style_t style_halo;
    lv_style_init(&style_halo);
    lv_style_set_transition_time(&style_halo, LV_STATE_PRESSED, 400);
    lv_style_set_transition_time(&style_halo, LV_STATE_DEFAULT, 0);
    lv_style_set_transition_delay(&style_halo, LV_STATE_DEFAULT, 200);
    lv_style_set_outline_width(&style_halo, LV_STATE_DEFAULT, 0);
    lv_style_set_outline_width(&style_halo, LV_STATE_PRESSED, 20);
    lv_style_set_outline_opa(&style_halo, LV_STATE_DEFAULT, LV_OPA_COVER);
    lv_style_set_outline_opa(&style_halo, LV_STATE_FOCUSED, LV_OPA_COVER);   /*Just to be sure, the theme might use it*/
    lv_style_set_outline_opa(&style_halo, LV_STATE_PRESSED, LV_OPA_TRANSP);
    lv_style_set_transition_prop_1(&style_halo, LV_STATE_DEFAULT, LV_STYLE_OUTLINE_OPA);
    lv_style_set_transition_prop_2(&style_halo, LV_STATE_DEFAULT, LV_STYLE_OUTLINE_WIDTH);

    lv_obj_t* btn2 = lv_btn_create(lv_scr_act(), NULL);
    lv_obj_align(btn2, NULL, LV_ALIGN_CENTER, 0, 0);
    lv_obj_add_style(btn2, LV_BTN_PART_MAIN, &style_halo);
    lv_obj_set_style_local_value_str(btn2, LV_BTN_PART_MAIN, LV_STATE_DEFAULT, "Halo");

    /*Ripple on press*/
    static lv_style_t style_ripple;
    lv_style_init(&style_ripple);
    lv_style_set_transition_time(&style_ripple, LV_STATE_PRESSED, 300);
    lv_style_set_transition_time(&style_ripple, LV_STATE_DEFAULT, 0);
    lv_style_set_transition_delay(&style_ripple, LV_STATE_DEFAULT, 300);
    lv_style_set_bg_opa(&style_ripple, LV_STATE_DEFAULT, 0);
    lv_style_set_bg_opa(&style_ripple, LV_STATE_PRESSED, LV_OPA_80);
    lv_style_set_border_width(&style_ripple, LV_STATE_DEFAULT, 0);
    lv_style_set_outline_width(&style_ripple, LV_STATE_DEFAULT, 0);
    lv_style_set_transform_width(&style_ripple, LV_STATE_DEFAULT, -20);
    lv_style_set_transform_height(&style_ripple, LV_STATE_DEFAULT, -20);
    lv_style_set_transform_width(&style_ripple, LV_STATE_PRESSED, 0);
    lv_style_set_transform_height(&style_ripple, LV_STATE_PRESSED, 0);

    lv_style_set_transition_path(&style_ripple, LV_STATE_DEFAULT, &path_ease_out);
    lv_style_set_transition_prop_1(&style_ripple, LV_STATE_DEFAULT, LV_STYLE_BG_OPA);
    lv_style_set_transition_prop_2(&style_ripple, LV_STATE_DEFAULT, LV_STYLE_TRANSFORM_WIDTH);
    lv_style_set_transition_prop_3(&style_ripple, LV_STATE_DEFAULT, LV_STYLE_TRANSFORM_HEIGHT);

    lv_obj_t* btn3 = lv_btn_create(lv_scr_act(), NULL);
    lv_obj_align(btn3, NULL, LV_ALIGN_CENTER, 0, 80);
    lv_obj_add_style(btn3, LV_BTN_PART_MAIN, &style_ripple);
    lv_obj_set_style_local_value_str(btn3, LV_BTN_PART_MAIN, LV_STATE_DEFAULT, "Ripple");
}

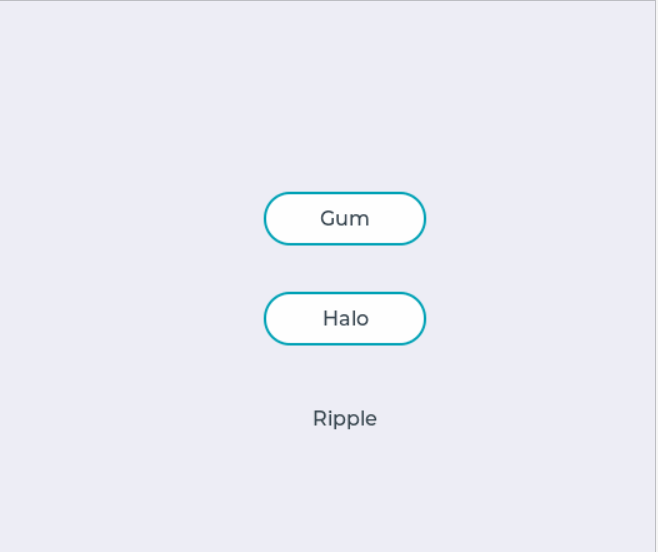

效果图：

三. LVGL GU按键控件的使用

1. 状态(States)

为了简化按钮的使用，可以使用来获取按钮的状态 lv_btn_get_state(btn) 。它返回以下值之一：

LV_BTN_STATE_RELEASED
LV_BTN_STATE_PRESSED
LV_BTN_STATE_CHECKED_RELEASED
LV_BTN_STATE_CHECKED_PRESSED
LV_BTN_STATE_DISABLED
LV_BTN_STATE_CHECKED_DISABLED

使用按钮可以手动更改状态。 lv_btn_get_state(btn, LV_BTN_STATE_...)
如果需要状态的更精确描述（例如，获得焦点）， lv_obj_get_state(btn) 则可以使用一般性描述。

2. 可被选中(Checkable)

当通过这个函数lv_btn_set_checkable(btn, true)设置一个按键可被选中，那么这个按键就是一个toggle按键，也就是按一下不会自动弹起，再按一次才会弹起

我们来弄个程序对比下普通的按键跟可被选中按键的区别。

void lvgl_button_checkable_test(void)
{
    lv_obj_t* btn1 = lv_btn_create(lv_scr_act(), NULL);
    lv_obj_align(btn1, NULL, LV_ALIGN_CENTER, 0, -80);
    lv_btn_set_checkable(btn1,true);

    lv_obj_t* btn2= lv_btn_create(lv_scr_act(), NULL);
    lv_obj_align(btn2, NULL, LV_ALIGN_CENTER, 0, 80);
}

效果如下（上面的button是可被选中的，下面的是普通button）：

3. 布局跟调整(Layout and Fit)

与 Containers 相似，按钮也具有 layout 和 fit 属性。
lv_btn_set_layout(btn, LV_LAYOUT_...) 设置布局。默认值为 LV_LAYOUT_CENTER 。因此，如果您添加标签，则标签将自动与中间对齐，并且不能与一起移动 lv_obj_set_pos() 。您可以使用禁用
布局。 lv_btn_set_layout(btn, LV_LAYOUT_OFF)
lv_btn_set_fit/fit2/fit4(btn, LV_FIT_..) 可以根据子代，父代和适合类型自动设置按钮的宽度和/或高度。

4. 事件(Event)

除了通用事件，以下特殊事件还通过按钮发送：
LV_EVENT_VALUE_CHANGED-切换按钮时发送。

我们来贴下Event测试代码，具体每个Event代表，查看 还没研究明白LVGL事件？跟好步伐，LVGL『Event事件』介绍走起！(点击我)

static void button_event_handler(lv_obj_t* obj, lv_event_t event)
{
    switch (event)
    {
    case LV_EVENT_PRESSED:
        printf("LV_EVENT_PRESSED\n");
        break;
    case LV_EVENT_PRESSING:
        printf("LV_EVENT_PRESSING\n");
        break;
    case LV_EVENT_PRESS_LOST:
        printf("LV_EVENT_PRESS_LOST\n");
        break;
    case LV_EVENT_SHORT_CLICKED:
        printf("LV_EVENT_SHORT_CLICKED\n");
        break;
    case LV_EVENT_LONG_PRESSED:
        printf("LV_EVENT_LONG_PRESSED\n");
        break;
    case LV_EVENT_LONG_PRESSED_REPEAT:
        printf("LV_EVENT_LONG_PRESSED_REPEAT\n");
        break;
    case LV_EVENT_CLICKED:
        printf("LV_EVENT_CLICKED\n");
        break;
    case LV_EVENT_RELEASED:
        printf("LV_EVENT_RELEASED\n");
        break;
    case LV_EVENT_DRAG_BEGIN:
        printf("LV_EVENT_DRAG_BEGIN\n");
        break;
    case LV_EVENT_DRAG_END:
        printf("LV_EVENT_DRAG_END\n");
        break;
    case LV_EVENT_DRAG_THROW_BEGIN:
        printf("LV_EVENT_DRAG_THROW_BEGIN\n");
        break;
    case LV_EVENT_GESTURE:
        printf("LV_EVENT_GESTURE\n");
        break;
    case LV_EVENT_KEY:
        printf("LV_EVENT_KEY\n");
        break;
    case LV_EVENT_FOCUSED:
        printf("LV_EVENT_FOCUSED\n");
        break;
    case LV_EVENT_DEFOCUSED:
        printf("LV_EVENT_DEFOCUSED\n");
        break;
    case LV_EVENT_LEAVE:
        printf("LV_EVENT_LEAVE\n");
        break;
    case LV_EVENT_VALUE_CHANGED:
        printf("LV_EVENT_VALUE_CHANGED\n");
        break;
    case LV_EVENT_INSERT:
        printf("LV_EVENT_INSERT\n");
        break;
    case LV_EVENT_REFRESH:
        printf("LV_EVENT_REFRESH\n");
        break;

    }

}

void lvgl_button_event_test(void)
{
    lv_obj_t* button1 = lv_btn_create(lv_scr_act(), NULL);
    lv_obj_set_event_cb(button1, button_event_handler);
    lv_obj_align(button1, NULL, LV_ALIGN_CENTER, -80, 0);

    lv_obj_t* button2 = lv_btn_create(lv_scr_act(), NULL);
    lv_obj_align(button2, NULL, LV_ALIGN_CENTER, 80, 0);
    lv_btn_set_checkable(button2, true);
    lv_obj_set_event_cb(button2, button_event_handler);
}
