计算机网络学习--day4----网络层（超全超详细）（ip数据报分片问题）

4.IPV4

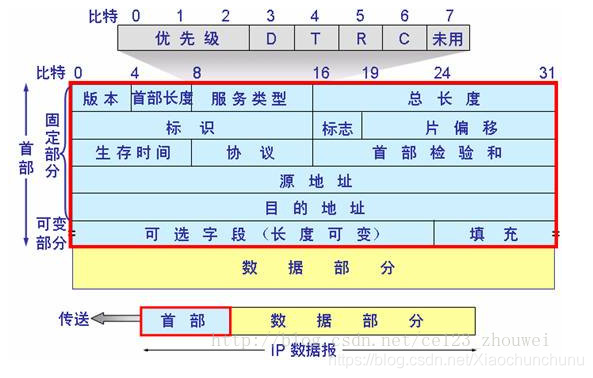

4.1 IPV4分组格式

一个ip分组=首部（20B）+数据

注意：在IP数据报首部中有三个关于长度的标记，分别为首部长度（4B）、总长度（1B）、片位移（8B）

IPv4 协议族是 TCP/IP 协议族中最为核心的协议族。IPv4 协议族主要包括地址解析协议 ARP（Address Resolution Protocol）、逆地址解析协议 RARP（Reverse Address Resolution Protocol）、互联网控制消息协议 ICMP（Internet Control Message Protocol）、传输控制协议 TCP（TransmissionContronl Protocol）和用户数据报协议 UDP（User Datagram Protocol）等协议。

4.2 IP数据报的分片

 一个链路层数据包能承载的最大数据量称为最大传送单元（MTU），因为Ip数据报备封装在链路层数据报中，故链路层的MTU严格限制着IP数据报的长度。一旦ip数据报超过MTU的长度就需要进行分片处理。

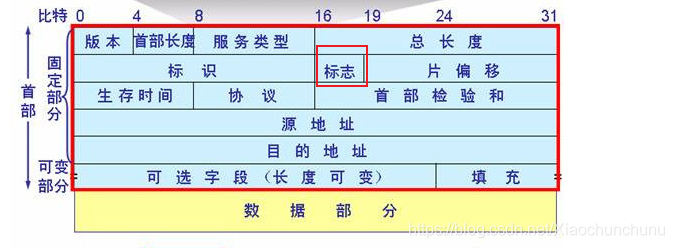

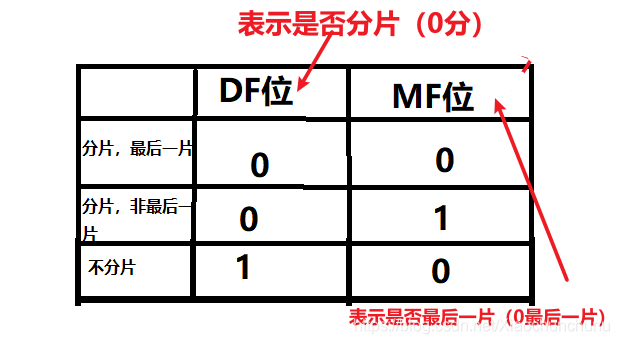

IP数据报中的标志位用来标志分片信息。分别为MF位（More Fragment）和DF位（Don't Frafment）

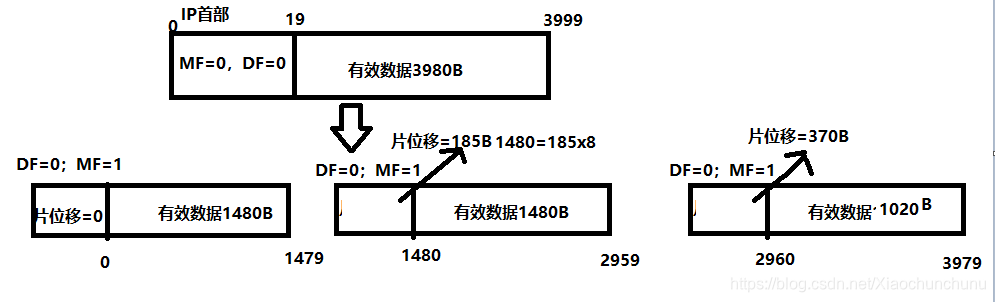

例子：一个4000B 的IP数据报（首部20B，数据部分3980B）到达一个路由器，需要转发到一条MTU为1500B的链路上，需要怎么分片？

意味着3980B数据必须分配到3个独立的片中（每片也是一个ip数据报），分片如下图所示：

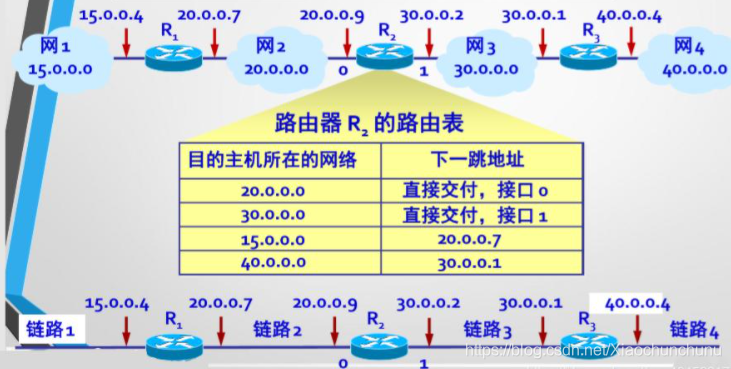

4.3 网络层转发分组流程

1. 直连，直接交付
2. 非直连，查看路由表是否有对应下一跳地址
3. 非直连，查看路由表是否有默认路由
4. 以上都不符合，报告转发分组出错

4.4 ARP协议、RARP协议、ICMP协议、DHCP协议

1.ARP协议---网络层（看到IP） 地址解析协议

ARP 是用来将 IP 地址解析为 MAC 地址的协议，可以分为动态和静态两种类型。另外 ARP 还有扩展应用功能，包括 Proxy ARP 功能、免费 ARP、 ARP 安全以及 ARP-Ping。



问题：存在ARP欺骗 ARP攻击  ---详细在后面的文章中分析

2.RARP协议

RARP 和 ARP 正好相反，是将主机的 MAC 地址解析为 IP 地址的协议。

3.ICMP协议---网络层（路由器或主机报告差错和异常情况）网际控制报文协议
为了更有效地转发 IP 数据报文和提高数据报文交付成功的机会，在网络层使用 ICMP 协议。ICMP允许主机或路由器报告差错情况和提供有关异常情况的报告。ICMP 报文作为 IP 层数据报文的数据，加上数据报文的首部，组成 IP 数据报文发送出去。

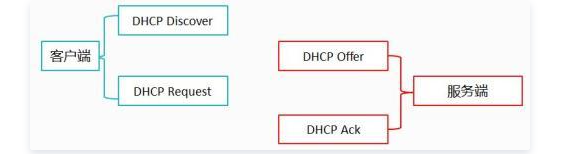

4.DHCP协议---应用层（udp）----动态主机配置协议

①首先由客户端以广播方式发出“DHCP Discover”报文来寻找网络中的DHCP服务端。

②当服务端接收到来自客户端的“DHCP Discover”报文后，就在自己的地址池中查找是否有可提供的IP地址。如果有，服务端就将此IP地址做上标记，并用“DHCP Offer”报文将之发送回客户端。

③由于网络中可能会存在多台DHCP服务端，所以客户端可能会接收到多个“DHCP Offer”报文。此时客户端只选择最先到达的“DHCP Offer”，并再次以广播方式发送“DHCP Request”报文。一方面要告知它所选择的服务端，同时也要告知其它没有被选择的服务端，这样这些服务端就可以将之前所提供的IP地址收回。

④被选择的服务端接收到客户端发来的“DHCP Request”报文后，首先将刚才所提供的IP地址标记为已租用，然后向客户端发送一个“DHCP Ack”确认报文，该报文中包含有IP地址的有效租约以及默认网关和DNS服务器等网络配置信息。

当客户端收到“DHCP ACK”报文后，就成功获得了IP地址，完成了初始化过程。

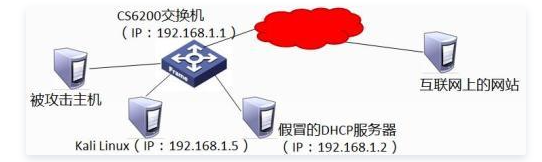

DHCP攻击针对的目标是网络中的DHCP服务器，原理是耗尽DHCP服务器所有的IP地址资源，使其无法正常提供地址分配服务。然后在网络中再架设假冒的DHCP服务器为客户端分发IP地址，从而来实现中间人攻击。---详细见后续文章具体介绍
