1 缘起
关于Redis哨兵工作原理,我打算分两部分分享,
第一部分看图说话,作为Redis哨兵原理讲解的排头兵,易于记忆和理解;
第二部分源码讲解,深入学习Redis如何实现哨兵并哨兵实现故障转移。
本文即第一部分,以图讲解Redis哨兵通信以及故障转移,
帮助读者轻松应对知识考核与交流。
第二篇文章:
Redis进阶:源码详解哨兵模式工作原理(图+文+源码,第二部分):https://blog.csdn.net/Xin_101/article/details/127306613
2 哨兵工作原理
高可用是在线服务可用性的衡量指标,比如可用性99.9%,99.99%,99.999%,
什么意思呢?
按照运行时间计算,服务允许不可用时间计算公式:
服务允许不可用时间
=
总运行时间
∗
(
1
−
可用性
)
服务允许不可用时间=总运行时间*(1 - 可用性)
服务允许不可用时间=总运行时间∗(1−可用性)
比如一天24小时=1440分钟,
可用性99.9%,即服务允许的不可用时间=1440分钟*(100%-99.9%)=1.44分钟,
系统分布式设计即是提高高可用的实际应用,
不同的系统有不同的高可用方案,
本文讲解Redis高可用方案:哨兵Sentinel。
2.1 哨兵集群通信
Redis的哨兵高可用方案有两块核心内容,
第一块是哨兵集群中哨兵通信,
第二块是哨兵与Redis服务实例同信。
这部分讲解哨兵间通信。
-
哨兵间通信目的
传递Redis服务的信息,然后进行仲裁,决定Rdeis服务的主节点在线与否,如果判定当前主节点ODOWN,则进行故障转移。 -
哨兵间通信结构

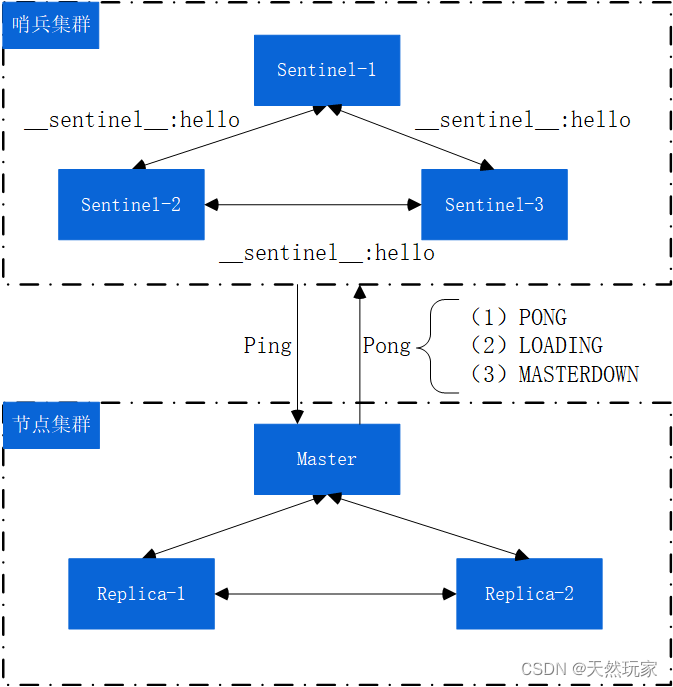

哨兵间通信结构如下图所示,
由图可知,哨兵间通信通过Channel:__sentinel__:hello
。
哨兵间传递的消息是肩负着Redis集群高可用的重任,
因此,消息应包含主节点运行状态、主节点主机名和端口、主管下线时长和客观下线时长、从节点信息以及故障转移状态等等,既保证哨兵之间可以定期交换主节点的运行时状态数据,又保证主节点的选举以及故障转移相关操作。
这里挑选了哨兵间传递的部分数据,如下表所示。
序号 | 属性 | 描述 |
---|---|---|
1 | flags | Sentinel定义的标识位 |
2 | name | 主节点名称(哨兵角度) |
3 | runid | 当前实例运行ID或哨兵唯一ID |
4 | addr | 主节点主机名 |
5 | link | 哨兵与实例的通信链接 |
6 | s_down_since_time | 主管下线时长 |
7 | o_down_since_time | 客观下线时长 |
8 | master | 从节点保存的主节点信息 |
9 | slaves | 从节点信息 |
10 | slave_master_host | INFO报告的主节点主机名 |
11 | slave_master_port | INFO报告的主节点端口 |
12 | slave_master_link_status | INFO报告的主节点状态 |
13 | leader | 如果是主节点,leader是应该执行故障转移的哨兵runid |
14 | failover_state | 故障转移状态 |
2.2 故障转移
2.2.1 哨兵与主节点通信
该部分讲解哨兵与主节点通信。
-
通信目的
为了确认当前主节点的运行状态,
哨兵向主节点发送状态诊断过程,称为PING,
主节点响应哨兵的过程,称为PONG,
类似乒乓球的一个回合,整个过程如下图所示。
-
主节点响应
每个哨兵都会记录各自与主节点通信的结果,主节点可读的响应结果有三种,分别为:
PONG、LOADING和MASTERDOWN,哨兵会根据可读的信息做进一步处理,
PONG:判定主节点正常,无需向其他哨兵确认主节点状态;
LOADING:主节点正在载入,会周期性向主节点发送诊断信息,如果主节点为PONG则无需其他操作;
MASTERDOWN:主节点下线,这里有SDOWN(Subjectively Down)和ODOWN(Objectively Down),即主管下线和客观下线,如果发现下线,当前哨兵会与其他哨兵通信,对主节点状态作最终判定,以及故障转移操作。
如果Redis主节点无响应,主节点会标识自身为BUSY。
2.2.2 哨兵间二次通信
该部分讲解哨兵间二次通信。
-
通信目的
当哨兵集群需要检测当前主节点的运行状态时,
哨兵间相互传递获取的主节点信息,
以此判定当前主节点的运行状态,是SDOWN或者ODOWN。
为避免偏听偏信,Redis采用兼听则明的施政方针。
如果某个哨兵发现主节点MASTERDOWN或者无响应,先将该主节点判定为主管下线,然后,再与其他哨兵进行二次通信,交换关于主节点的信息,进一步确认主节点当前的运行状态,这涉及到quorum即同时确认主节点处于相同状态的哨兵个数。
其中,quorum实在启动哨兵时配置的个数。 -
哨兵二次通信过程

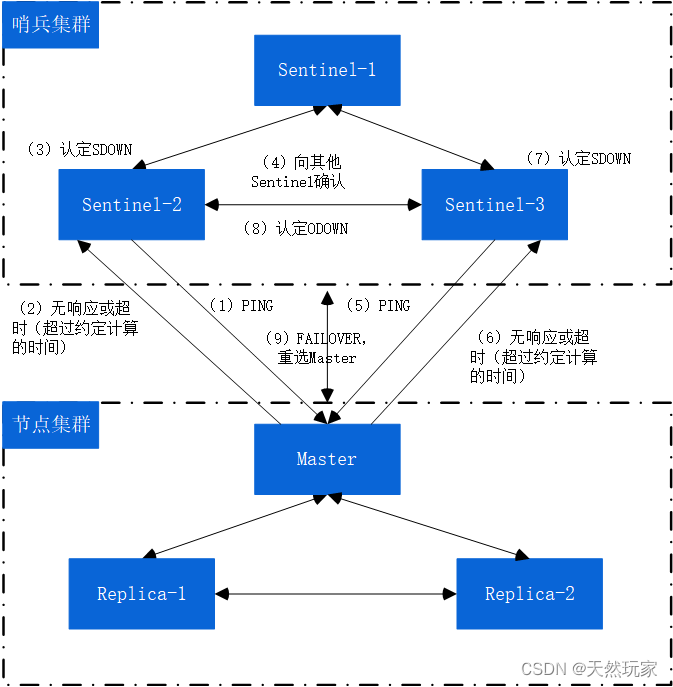

上面阐述了哨兵间的二次通信目的,这里阐述哨兵间二次通信的流程,完整流程如下图所示。
由图可知,哨兵先与主节点通信,即PING过程,此时,主节点有两种处理策略,响应或者不响应哨兵的请求。这里从主节点不响应哨兵请求入手,分析哨兵如何确认主节点ODOWN以及故障转移。
当主节点不响应哨兵的PING时,哨兵A会认定当前主节点SDOWN,此时,哨兵A需要进一步询问哨兵B主节点的状态,哨兵B同样会向主节点发送PING,如果同样没有响应,哨兵B认定主节点SDOWN,哨兵A与哨兵B同时确认主节点SDOWN,quorum达到设定的2,此时认定主节点ODOWN,哨兵会重新选举主节点,完成故障转移。
3 小结
(1)Redis保证集群高可用的方案之一:哨兵;
(2)Redis哨兵方案中,有两部分通信:哨兵间通信以及哨兵与主节点的通信;
(3)哨兵间通信用于传递集群中Redis实例的信息以及实现故障转移;
(4)主节点故障时有两种状态:SDOWN和ODOWN,当主节点被quorum个哨兵判断为ODOWN时,才会重新选举主节点,进行故障转移;
(5)哨兵与主节点通信,首先确认SDOWN,然后,哨兵间通信,其他哨兵同时确认主节点为SDOWN,数量达到配置的quorum时,判定主节点ODWON。
