*交流电220V转24V12V9V5V1A芯片*

交流电220V转24V12V9V5V1A芯片型号是AH8665参数可从220V转12V 1A、2A无变器芯片、高压降压IC芯片模块,宽电压输入220V交流降压芯片模块(DC/DC转换器),,无需变压器,电流的大小可根据外挂MOS管来控制,交流220V降压直流5V 12V 24V 无需变压器降压方案 220V转12V转5V 1A 2A电源芯片 无变压器完整电路图方案 220V降压12V 2A 24V/1A 无变压器方案

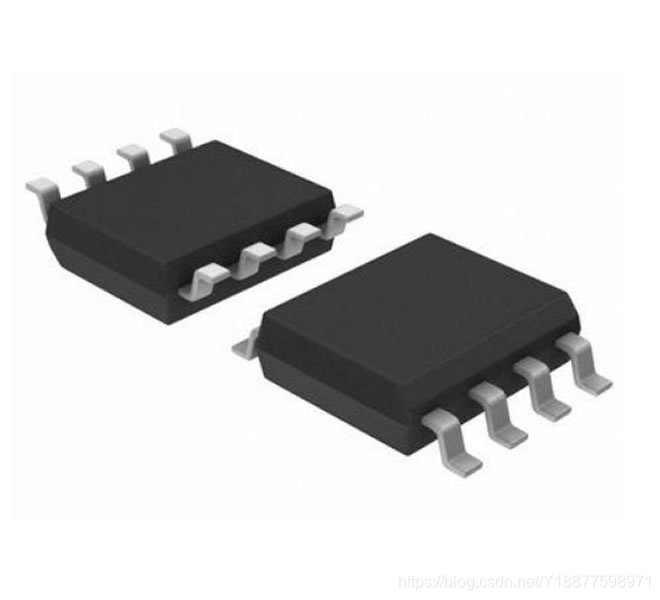

无变压器220V交流降压方案 12V 1A 24V/1A AH8665是一款高精度、低成本PWM控制的非隔离降压恒压芯片,AH8665芯片内部集成了脉宽调制控制器和高压650V的功率MOSFET极大降低了系统成本。AH8665将电压检测电路内置,极大提高了输出电压的精度。同时,芯片在不同负载下采用不同工作模式,来提高系统整体效率。AH8665具有抖频功能和驱动软开启功能,降低了EMI的影响。AH8665除了具有软启动功能,该芯片内置保护功能完善有过流保护,过压保护,过载保护,欠压保护,过温保护以确保芯片长时工作性能稳定。

交流电220V转24V12V9V5V1A芯片型号是AH866520V降压12V/24V输出功率更大以适应更高功率的应用:
*高压降压AC-DC电源IC
*应急灯电源
*数字电表电源
*小家电控制板电源
*仪表与工业控制器电源
*非隔离辅助电源,待机电源
