Linux进程地址空间（虚拟地址和物理地址的映射、页表）

📒博客主页：Morning_Yang丶
🎉欢迎关注🔎点赞👍收藏⭐️留言
📌本文所属专栏： 【Linux】
🙏作者水平有限，如果发现错误，敬请指正！感谢感谢！

一、前言

在学习 C/C++ 的时候，我们知道内存会分为几个区域：栈区、堆区、全局/静态区、代码区、字符常量区 …

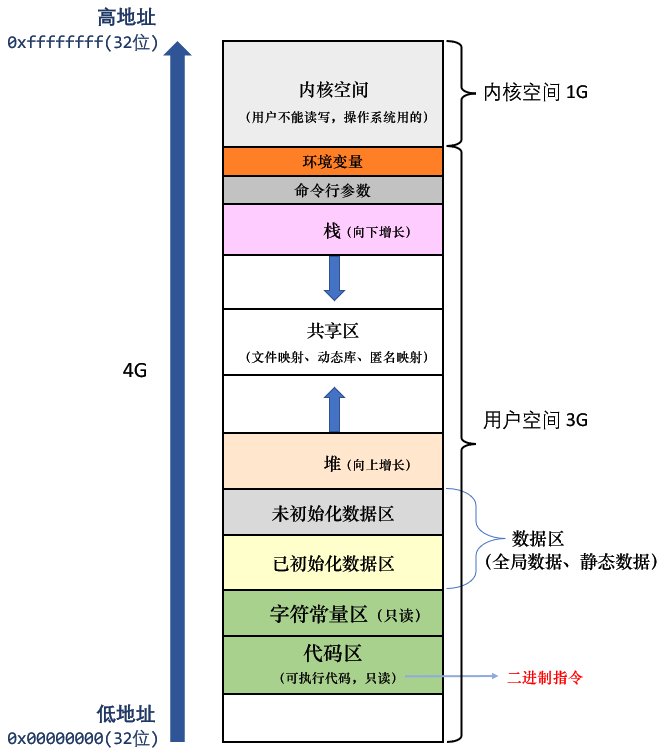

这只是语言层面的理解，是远远不够的，如下空间布局图，请问这是物理内存吗？—— 不是，是进程地址空间。

两点结论：

1. 进程地址空间不是物理内存！

2. 进程地址空间，会在进程的整个 [生命周期] 内一直存在，直到进程退出！

   这也就解释了为什么全局/静态变量的生命周期是整个程序，因为全局/静态变量是随着进程一直存在的。

为了更好的学习进程地址空间，还需要理解如下四个问题：

1. 验证地址空间的基本排布？
2. 进程地址空间究竟是什么？
3. 地址空间和物理内存之间的关系？
4. 为什么要存在地址空间？

---

二、验证地址空间的基本排布（⭐）

代码如下：

/* checkarea.c */
#include<stdio.h>
#include<stdlib.h> // malloc

int g_unval;    // 未初始化数据区
int g_val = 10; // 已初始化数据区

int main(int argc, char* argv[], char* env[])
{
    printf("code addr        : %p\n", main); // 代码区

    printf("\n");
    const char *p = "hello";
    printf("read only        : %p\n", p);    // 字符常量区（只读）

    printf("\n");
    printf("global val       : %p\n", &g_val);   // 已初始化数据区
    printf("global uninit val: %p\n", &g_unval); // 未初始化数据区

    printf("\n");
    char *phead = (char*)malloc(1);
    printf("head addr        : %p\n", phead);  // 堆区（向上增长）

    printf("\n");
    printf("stack addr       : %p\n", &p);     // 栈区（向下增长）
    printf("stack addr       : %p\n", &phead); // 栈区

    printf("\n");
    printf("arguments addr   : %p\n", argv[0]);        // 命令行参数（第一个参数）
    printf("arguments addr   : %p\n", argv[argc - 1]); // 命令行参数（最后一个参数）

    printf("\n");
    printf("environ addr     : %p\n", env[0]);         // 环境变量

    return 0;
}

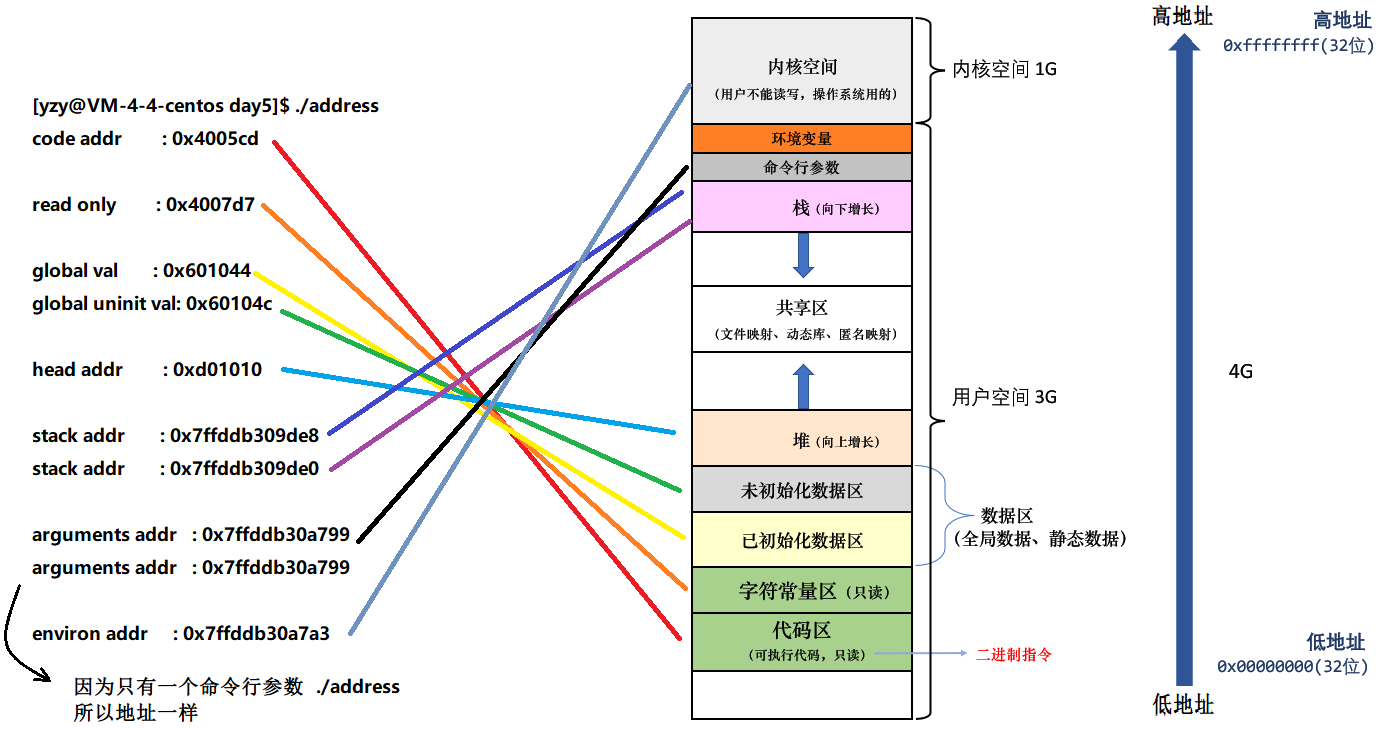

运行结果：

命令行参数和环境变量的虚拟地址

栈 < 命令行参数 < 环境变量，并且他们两个的地址都往上增长

---

三、虚拟地址 & 物理地址

举例说明：

观察如下代码的运行结果：定义一个全局变量，然后创建子进程，父子进程分别打印出变量值和变量地址。

#include<stdio.h>
#include<sys/types.h> // getpid
#include<unistd.h>    // getpid, fork
#include<stdlib.h>    // perror

int g_val = 0; // 全局变量

int main()
{
  printf("before creating a new process, g_val = %d\n", g_val);

  pid_t ret = fork();
  if (ret == 0) {
    // child process
    printf(" child - pid: %u, g_val: %d, &g_val: %p\n", getpid(), g_val, &g_val);
  }
  else if (ret > 0) {
    // father process
    printf("father - pid: %u, g_val: %d, &g_val: %p\n", getpid(), g_val, &g_val);
  }
  else {
    perror("fork");
  }

  return 0;
}

运行结果：

before creating a new process, g_val = 0
father - pid: 23014, g_val: 0, &g_val: 0x601058
 child - pid: 23015, g_val: 0, &g_val: 0x601058

观察发现，父子进程打印的变量值和变量地址都是一样的，因为创建子进程通常以父进程为模版，父子进程并没有对变量进行进行任何修改。如果将代码稍加改动，让子进程修改g_val的值：

#include<stdio.h>
#include<sys/types.h> // getpid
#include<unistd.h>    // getpid, fork, sleep
#include<stdlib.h>    // perror

int g_val = 0; // 全局变量

int main()
{
  printf("before creating a new process, g_val = %d\n", g_val);

  pid_t ret = fork();
  if (ret == 0) {
    // child process
    g_val = 100;      // 在子进程中对变量进行修改
    printf(" child - pid: %u, g_val: %-3d, &g_val: %p\n", getpid(), g_val, &g_val);
  }
  else if (ret > 0) {
    // father process
    sleep(3);         // 父进程休眠，子进程一定会先退出，让父进程读取变量值和变量地址
    printf("father - pid: %u, g_val: %-3d, &g_val: %p\n", getpid(), g_val, &g_val);
  }
  else {
    perror("fork");
  }

  return 0;
}

运行结果：

before creating a new process, g_val = 0
 child - pid: 25270, g_val: 100, &g_val: 0x601058  # 子进程先退出
father - pid: 25269, g_val: 0  , &g_val: 0x601058  # 父进程休眠3s后退出

观察发现，父子进程，打印的变量值是不一样的，但是变量地址竟然是一样的！

我们知道，父子进程代码共享，数据各自私有一份（写时拷贝）。

思考1：运行结果中，变量值不一样，说明父子进程中的变量绝对不是同一个变量。

思考2：运行结果中，打印的变量地址，绝对不可能是物理地址，因为同一物理地址处，不可能读取出来两个不一样的值。

所以，可以得出如下结论：

• 我们曾经在 C/C++ 语言等其它语言中学到和看到的地址（比如取地址），全部都是「虚拟地址」，由操作系统统一管理。而物理地址，用户是一概看不到的。
• 注意：程序的代码和数据一定是存在物理内存上的！因为想要运行程序必须先将代码和数据加载到物理内存中。所以一定需要操作系统负责将「虚拟地址」转化成「物理地址」。

子进程的创建以父进程为模板，能一样就一样，进程地址空间也会继承下来，当子进程要更改数据时，发生写时拷贝，给子进程开辟新的物理空间再把数据拷贝下来，子进程的虚拟地址映射的物理地址也发生改变，虚拟地址不变。所以，所有的只读数据，一般可以只有一份。操作系统只维护一份只读数据成本最低

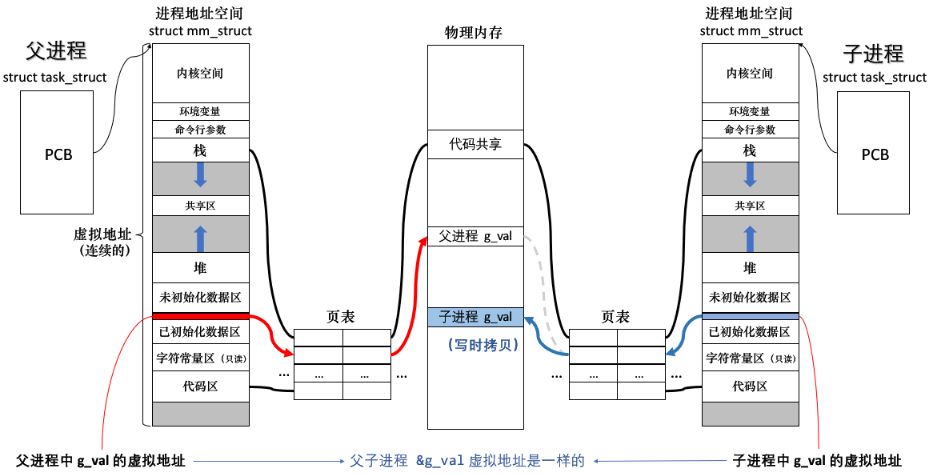

画图分析：

上图说明，同一个变量，打印的地址相同，其实是「虚拟地址」相同，内容不同其实是被映射到了不同的「物理地址」处。

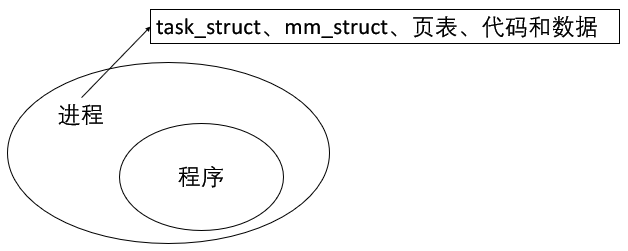

👉 现在再来思考：进程和程序有什么区别呢？

什么叫做创建进程？

创建进程不是单纯的创建PCB，它包括：创建 task_struct PCB，地址空间 mm_struct， 页表，构建映射关系

---

四、通过一个小例子来理解地址空间

举个例子：

假设有一个富豪，他有 10 亿美元的家产，而这个富豪他有 10 个私生子，但这 10 个私生子彼此之间并不知道对方的存在，这个富豪对他的每个私生子都说过同一句话：儿子，这10亿的家产未来都是你的。

站在每个私生子的视角中，每个私生子都认为自己拥有 10 亿美元。

如果每个私生子都找父亲一次性要 10 个亿，这个富豪是拿不出来的，但实际上这是不可能的，每个私生子找父亲要钱，一般只会几千几万这样一点点去要，这个富豪只要有，就一定会给。如果私生子要的钱太多，富豪不给，私生子也只会认为是父亲不想给我。

换言之，这个富豪给每个私生子在大脑中建立一个「虚拟」的概念：都认为自己拥有 10 亿美元。

类比到计算机中：

• 富豪，称之为操作系统。
• 私生子，称之为进程。
• 富豪给私生子画的 10 亿家产，称之为进程的地址空间。

通过上述两个例子，得出结论：

• 操作系统默认会给每个进程构建一个地址空间的概念（比如32位下，把物理内存资源抽象成了从 0x00000000 ~ 0xFFFFFFFF 共 4G 的一个「线性的虚拟地址空间」）

  假设系统中有 10 个进程，每个进程都会认为自己有 4G 的物理内存资源。（可以理解成 OS 在画大饼）

---

认识地址空间（⭐）

• 在 Linux 中，「地址空间其实是内核中的一种数据结构」。

• 在 Linux 中，OS 除了会为每个进程创建对应的 PCB（即 struct task_struct 结构体），还会创建对应的进程地址空间，即内核中的 struct mm_struct 结构体。

  思考：

  空间的本质无非就是多个区域（栈、堆 …）的集合。那么在 struct mm_struct 结构体中，OS 是如何表述（划分）这些区域的呢？

  回答：

  定义 start 和 end 变量来表示每个区域，起始和结束的虚拟地址。然后通过设置这些 start 和 end 的值，对抽象出的这个「线性的虚拟地址空间」（32位下，是从 0x00000000 ~ 0xFFFFFFFF 共 4G，2^32字节 ）进行区域划分。

  struct mm_struct {
      // ...

      unsigned long code_start;   // 代码区起始虚拟地址，比如 0x10000000h
      unsigned long code_end;     // 代码区结束虚拟地址，比如 0x00001111h

      unsigned long init_start;   // 已初始化数据区
      unsigned long init_end;

      unsigned long uninit_start; // 未初始化数据区
      unsigned long uninit_end;

      unsigned long heap_start;   // 堆区
      unsigned long heap_end;

      // ...
  };


---

五、地址空间究竟是什么（总结）（⭐）

进程地址空间：

总结：地址空间究竟是什么？

• 地址空间的本质：操作系统让「进程看待物理内存的方式」，这是抽象出来的一个概念。地址空间是内核中的一种数据结构，即 struct mm_struct 结构体。由 OS 给每个进程创建，这样每个进程都认为自己独占系统内存资源。

• 划分区域的本质：把「线性的地址空间」划分成了一个个的区域，通过设置结构体内的 start 和 end 的值，来表示区域的起始和结束。（比如栈区和堆区的增长）

  为什么要进行区域划分呢？

  1. 可以通过 [start, end] 进行初步判断访问某个虚拟地址时，是否越界访问了。
  2. 因为可执行程序，在磁盘中是被划分成一个个的区域存储起来的，所以进程的地址空间才有了区域划分这样的概念，方便进程找到代码和数据。

• 虚拟地址的本质：每个区域 [start, end] 之间的各个地址就是虚拟地址，之间的虚拟地址是连续的。

---

六、地址空间 & 物理内存之间的关系

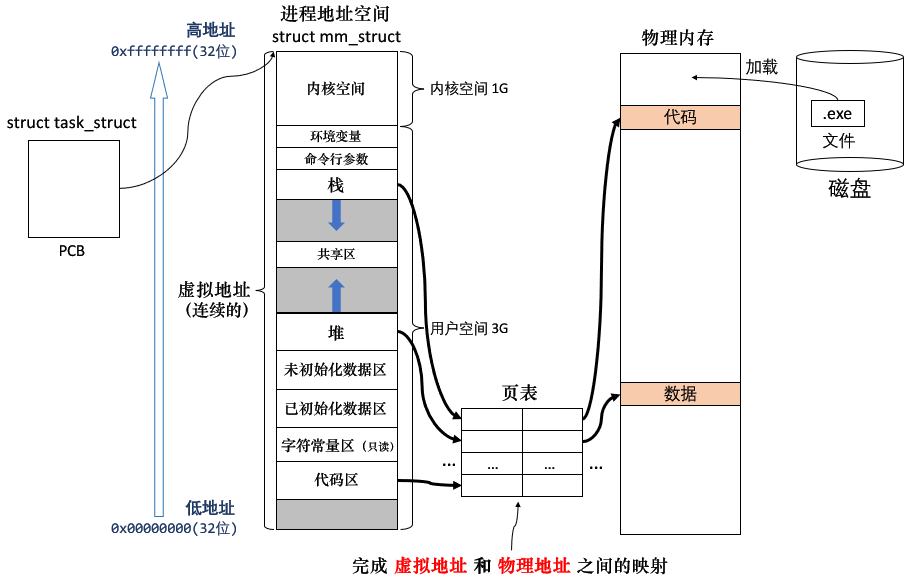

虚拟地址和物理地址之间是通过 页表+MMU 来完成映射的。

MMU：可以理解成一种硬件，用来查页表

页表一边是虚拟地址，另一边映射物理地址，它的作用是将虚拟地址转化成物理地址。每个进程的页表映射的物理地址不一定相同

---

七、总结：为什么要存在地址空间（🌟）

思考：直接让进程去访问物理内存不就好了吗？为什么还要存在地址空间呢？

早期，操作系统是没有进程地址空间的，导致物理内存暴露，恶意程序可以直接通过物理地址，进行内存数据的读取，甚至篡改。

后来随着操作系统的发展迭代，有了进程地址空间（虚拟地址），由操作系统完成虚拟地址和物理地址之间的转化。

存在地址空间的理由：

• 【保护物理内存和进程的数据安全】，在进程内不能直接访问物理内存，从此以后，不会有任何系统级别的越界问题存在，虚拟地址转化成物理地址由操作系统实现，能不能转化过去要由操作系统审核，方便操作系统进行合法性检测。

  1. 通过划分区域中虚拟地址的起始和结束（即 start 和 end 的值），来判断当前访问的地址是否合法。

     比如：如果用户想在某个虚拟地址处写入，但检测到该虚拟地址在字符常量区的 start 到 end 之间，而字符常量区是只读的，说明越界访问了，OS 直接终止进程。

     char *str = "hello world";
     *str = 'H'; // error


  2. 通过添加一层软件层【虚拟地址空间+页表】，完成有效的对进程操作内存进行风险管理（权限管理），本质目的是为了保护物理内存以及各个进程的数据安全。

     页表完成了虚拟地址到物理地址之间的映射，而页表中除了有基本的映射关系之外，还可以进行读写等权限相关的管理。

     比如：如果用户想在某个虚拟地址处写入，通过页表进行虚拟地址到物理地址的转换时，发现该地址处只有读权限，说明非法访问了，页表拒绝转换，OS 直接终止进程。

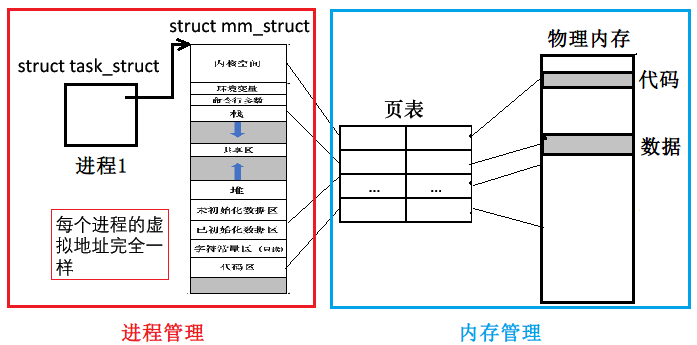

• 【滞后开辟物理内存（写时拷贝），合理利用空间】将「内存管理模块」和「进程管理模块」进行解耦。

  操作系统的核心功能：内存管理、进程管理、文件管理、驱动管理。

  • 没有进程地址空间时，内存管理必须得知道所有的进程的生命状态（创建、退出等），才能为每个进程分配和释放相关内存资源。所以「内存管理模块」和「进程管理模块」是强耦合的。

  • 而现在有了进程地址空间，内存管理只需要知道哪些内存区域（page）是被页表映射的（已使用），哪些是没有被页表映射的（未使用），不需要知道每个进程的生命状态。当进程管理想要申请内存资源时，让内存管理通过页表建立映射即可；想要释放内存资源时，通过页表取消映射即可。所以将「内存管理模块」和「进程管理模块」进行解耦了。

    让我们举个例子：我们申请1000字节，我们立马就能使用这1000个字节吗？不一定，可能会存在暂时不全部使用甚至暂时不使用！ -》 在OS角度，如果空间立马给你，是不是意味着，整个系统会有一部分空间，本来可以立刻给别人使用，现在却被你闲置。 -》 拥有了空间，但是从来没有读写，证明你没有用这个空间。

    由此我们得知：地址空间 将内存申请和内存使用的概念在时间上划分清楚，通过虚拟地址空间，来屏蔽底层申请内存的过程，达到进程读写内存和OS进行内存管理操作在软件上面的分离，进程调度与内存管理进行解耦或者分离，更好的完成进程独立性以及合理使用空间！你申请空间的时候先给你一个虚拟地址空间，当你真正开始使用的时候再给你开辟物理地址。



  【思考 & 拓展】：如果物理内存只有 4G，有一个游戏 16G，能运行吗？

  • 可以的，CPU 运行不管多大的程序，都需要从头到尾一行一行指令的去执行，即使物理内存有 32G，也不会一次性把 16G 的程序加载进来（因为内存资源还需要分配给其它进程），而是采用延时加载，比如先加载 200M 进来，执行完了，再覆盖式的加载 200M 进来，然后执行。所以如果物理内存比较小，用户可能会感到游戏一卡一卡的。

• 【统一的视角看待空间】让每个进程，以同样的方式，来看待代码和数据。（这样对于进程的设计是非常好的）

  CPU怎么快速的找到各个进程的起始入口地址（比如main函数）？

  可执行程序，在磁盘中是被划分成一个个的区域存储起来的（比如代码 .txt、已初始化数据 .data、未初始化数据 .bss 等等）。

  • 因为可执行程序形成时，有一个链接的过程，会把用户代码和库的代码合并在一起，把用户数据和库的数据合并在一起。否则可执行程序的代码和数据如果是混着存放在一起的，会导致链接过程变得很复杂。
  • 所以进程的地址空间才有了区域划分这样的概念，方便进程找到代码和数据。

  拓展 & 分析：

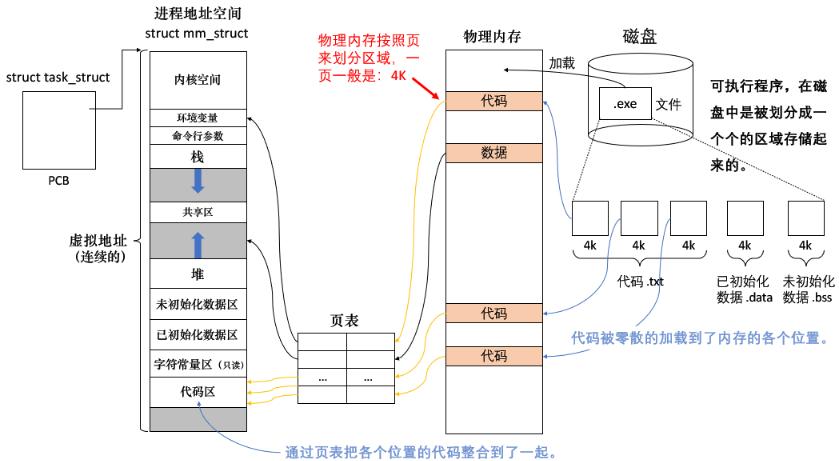

  如图：代码被零散的加载到了内存的各个位置。如果直接让进程去找到代码是非常困难的，尤其是找到代码的起始和结束位置。所以我们在进程的地址空间中划分出一个个的区域，再通过页表把内存中各个位置的代码给整合到一起，使代码的物理地址变成「线性的虚拟地址」了。然后进程通过其对应地址空间中的代码区（区域中虚拟地址是连续的），可以很方便的找到代码。同时 CPU 也方便执行代码（虚拟地址是连续的，这样 PC 指针才能进行加 1 操作，得到下一条指今的地址，CPU 才能从上到下顺序执行指令）。

  站在CPU和应用层的角度，进程统一可以看作统一使用4GB空间，而且每个空间区域的相对位置是比较确定的。程序的代码和数据可以被加载到物理内存的任意位置，大大减少了内存管理的负担。比如给每个进程的每个区域的虚拟地址都是固定的，只需要更改他们映射的物理地址就能让他们分别对应各自的进程代码和数据，这样，CPU就不需要去物理内存里找地址，可以通过固定的虚拟地址映射去找（如main函数虚拟地址固定为0x1234，方便理解）

操作系统最终这样设计的目的：每个进程都认为自己是独占系统资源的
