AH4056输出5V1A线性充电器芯片

描述

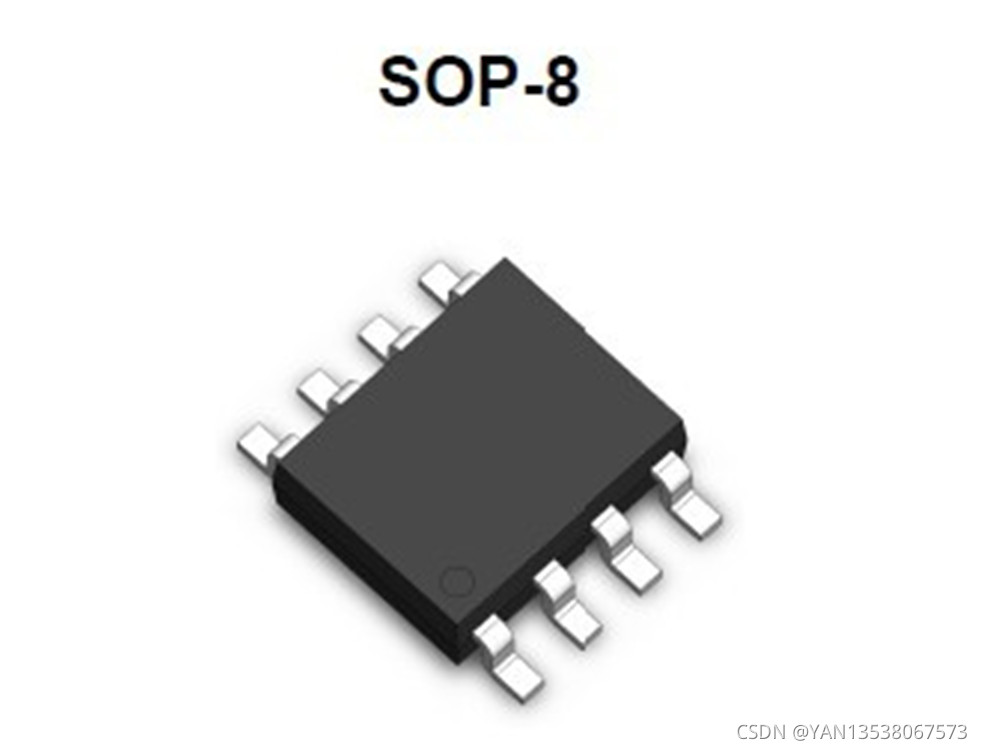

AH 4056 是一款完整的单节锂离子电池采用恒定电流 / 恒定电压线性充电器。其底部

带有散热片的 SOP8/MSOP8 封装与较少的外部元件数目使得 AH 4056 成为便携式应用的

理想选择。 AH 4056 可以适合 USB 电源和适配器电源工作。

AH4056输出5V1A线性充电器芯片，由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度

加以限制。充电电压固定于 4.2V ，而充电电流可通过一个电阻器进行外部设置。当充电

电流在达到最终浮充电压之后降至设定值 1/10 时， AH 4056 将自动终止充电循环。

当输入电压（交流适配器或 USB 电源）被拿掉时， AH 4056 自动进入一个低电流状

态，将电池漏电流降至 2uA 以下。 AH 4056 在有电源时也可置于停机模式，以而将供电

电流降至 55uA 。 AH 4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个

用于指示充电、结束的 LED 状态引脚。

AH4056输出5V1A线性充电器芯片应用 ：移动电话、PDA ，MP3、 MP4 播放器 ，数码相机 ，电子词典，GPS，便携式设备、各种充电器



绝对最大额定值:

输入电源电压（V CC ）：-0.3V～5.5V

PROG ：-0.3V～V CC +0.3V

BAT ：-0.3V～5V

CHRG：-0.3V～5 V

STDBY：-0.3V～5 V

TEMP ：-0.3V～ 5 V

CE ：-0.3V～ 5 V

BAT 短路持续时间：连续

BAT 引脚电流：1200mA

PROG 引脚电流：1200uA

最大结温：145℃

工作环境温度范围：-40℃～85℃

贮存温度范围：-65℃～125℃

引脚温度（焊接时间 10 秒）：260℃

标题：AH4056输出5V1A线性充电器芯片

型号：AH4056
