AD电源模块

芯片工作原理 （LM2596）

当LM2596内部开关管导通时，12V电压通过导通的开关管，从IC的2脚给L1和C2、C3充电和负载供电，L1和C2、C3储能，1N5824截止；当LM2596内部开关管截止时，IC的2脚不再输出12V，L1维持负载电流（磁场能转换成电能），D3导通，提供L1放电的电流回路同时，Cout也放电，电位略下降，此电位通过IC的4脚，与基准电压比较，低于基准电压时，IC内部开关管再次导通，开始下一个循环。

芯片引脚介绍

1. Vin：正输入端，是芯片的电源输入正极，为了防止在输入端出现大的瞬态电压，在输入端和地之间要加一个铝或钽电容作为旁路电容，这个电容要靠近IC。另外，输入电容电流的均方根值至少要为直流负载电流的一半。
2. Output：输出端，是芯片的输出端，此端接电感和二极管。并且三者相连的线要粗、要短。
3. Ground：接地端，是接地（GND）的部分，注意芯片除了有五个脚，还有一个头也要接地（GND）。
4. Feedback：反馈端，是芯片自身用来反馈输出电压的引脚，确保输出电压稳定准确。
5. ON/OFF：这个管脚可以利用逻辑电平把LM2596切断，使输入电流降到大约 80μA。将这个管脚的电压下拉到低于大约 1.3V 时，LM2596 就被打开；而上拉到高于 1.3V（最大到 25V）时，LM2596 就被关断。如果不需要使用这个功能，就可以把这个管脚接地或开路，使 IC 处于打开的状态。

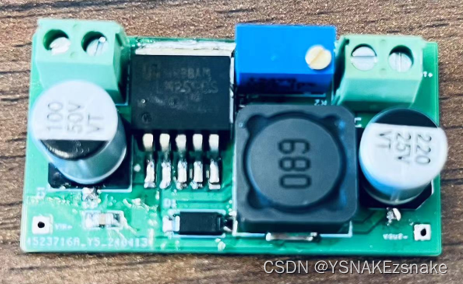

实物图
