几款国内外主流光隔离探头的推荐评测

被测物及测试环境：

测试环境：

Date:  2024/1/23

Temperature:  24.2℃

Humidity:  72%

被测探头参数：

DUT	DUT P/N	Bandwidth	Attenuation	DUT S/N
PMK差分	Bumblebee	400MHz	50X	S/N:0286
PMK光隔离	FireFly	1.5GHz	25X	S/N:0112
麦科信光隔离	MOIP500P	500MHz	50X	SN:OP5BP000062
知用光隔离	OP6035A	500MHz	20X	No.2421210023

辅助验证仪器：

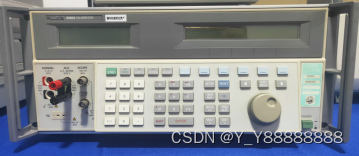

FLUKE 5500A CALIBRATOR 标准信号源（S/N: 6940005）

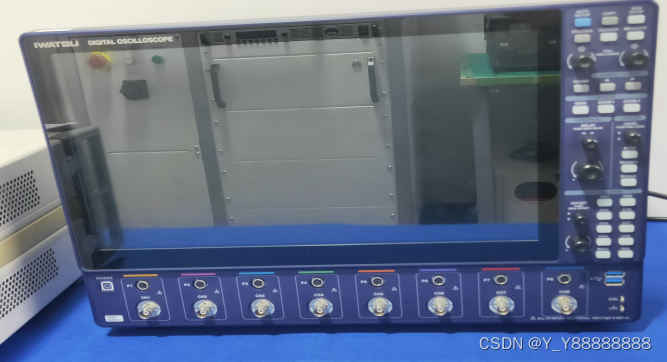

IWATSU DS-8108  12bit  8通道高清示波器（S/N: AA217200025）

自制测试工装转接板





本次测试目的：

测试四种探头在实验室条件下，模拟测试门极电压（≦25V）时的性能。

本次测试原理：

由标准信号源输出不同频率，不同电压幅值的信号， 用被测电压探头去采集这个电压信号，再由12bit高清示波器检测被测电压探头的输出电压，通过设置电压探头的衰减比，由示波器还原标准被测信号源的值，与标准信号源输出值对比， 可以计算出探头的测量误差。

测试说明：

本次测试频率最高100KHz，电压最高25Vrms。

探头之家测评结果： Pass                                       Test Eng: yuan yang

说明：下表中的测试项目为FLUKE 5500A标准信号源输出；测试结果为IWATSU DS-8108  12bit  8通道高清示波器显示；平均值为多次测试结果的平均值；平均值误差%为多次测试平均值的相对误差。

PMK Bumblebee、PMK FireFly、MOIP500P、OP6035A模拟测量门极信号 实验室环境下的结果记录表
序号	类别	测试项目	PMK差分测试（V）	PMK光隔离测试（V）	麦科信光隔离测试（V）	知用光隔离测试（V）
1	DC	DC,5V	5.057	4.846
