Ensight 基本操作

Ensight 基本操作

打开快捷菜单的文字标识

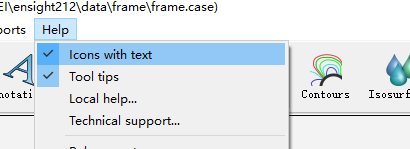

• Help --> Icons with text

通过进度条/输入数值进行精准 旋转/移动/缩放 操作

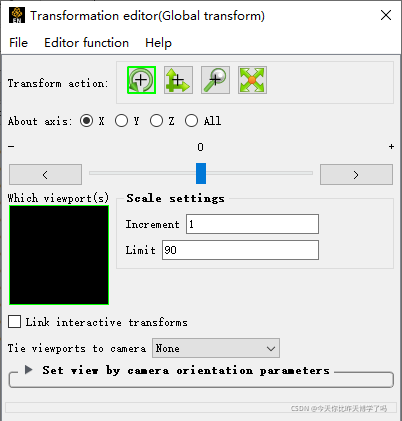

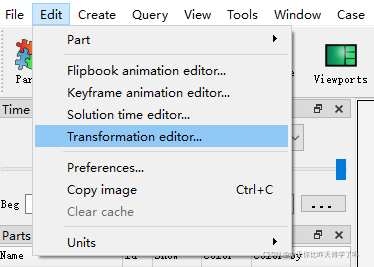

1. Edit --> Transformation editor
2. 在Transform action 中选择你想要的操作
3. 滑动进度条/输入数值进行精准 旋转/移动/缩放 操作

旋转

鼠标旋转:

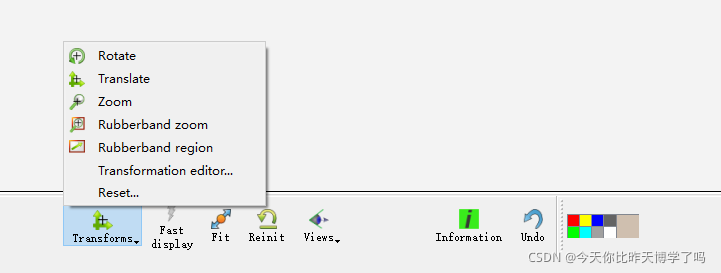

1. 单击 Rotate 图标。
2. 将鼠标指针移到图形窗口中。
3. 点击并保持鼠标左键:
   • 左右拖动鼠标。模型围绕屏幕Y轴(垂直)旋转。
   • 上下拖动鼠标。模型围绕屏幕X轴或水平轴旋转。
   • 按住 Ctrl 并左右移动鼠标。模型围绕屏幕Z轴旋转。

45度旋转：

• 分别按F1、F2或F3键绕X、Y或Z轴旋转45度。按住Ctrl键进行-45度旋转。(注意：光标必须在EnSight窗口，以便F键工作)

自由旋转：

• 要将几何图形置于自由旋转模式，请将光标置于EnSight图形窗口中。按F4键，在图形窗口左键点击，拖动鼠标使视图处于运动状态，然后让鼠标左键向上。几何图形将继续自由旋转，根据您的拖拽速度。按F4停止自由旋转。

视图切换：

1. 将鼠标移动到图形区域的轴三角上。
2. 将鼠标放在X轴的末端，显示旋转图标。
3. 点击坐标轴的X，即可切换到X正轴视图；按住 Ctrl 并点击坐标轴的X，即可切换到X负轴视图

或者：

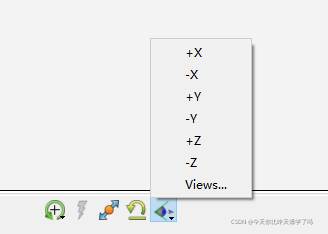

• 点击视图切换按钮进行选择

• 在视图管理器中还可以使用+轴和-轴按钮增加用户自定义视图。
  1. 根据需要调整场景。
  2. 单击New按钮。视图就会显示出来。
  3. 单击 Save views… 按钮，并在弹出的对话框中指定文件夹。
  4. 保存定义的所有视图。

平移

1. 点击平移图标。
2. 将鼠标指针移到图形窗口中。
3. 点击并保持鼠标左键:
   • 左右移动鼠标以在屏幕X(水平)方向移动
   • 上下移动鼠标以在屏幕Y(垂直)方向移动
   • 按住Ctrl键左右移动鼠标，在屏幕Z方向平移

缩放

1. 单击Zoom图标。
2. 将鼠标指针移到图形窗口中。
3. 点击并保持鼠标左键。
   • 向下拖动可放大，向上拖动可缩小。
   • 按住Ctrl并移动鼠标中键在屏幕内平移模型。

框选缩放

1. 点击 Rubberband Zoom 图标。
2. 将鼠标指针移到“图形窗口”中，并将其放置在所需查看区域的一角。
3. 点击并保持鼠标左键。
4. 拖动可包含所需的查看区域。当您拖动时，该区域的轮廓将出现。

可调整的框选缩放

1. 点击 Rubberband Region 图标。
2. 将鼠标指针移动到“图形窗口”中，并将其定位在所需查看区域的大约一角。
3. 点击并保持鼠标左键。
4. 拖动可包含所需的查看区域。当您拖动时，该区域的轮廓将出现。
5. 根据需要操作工具，单击中心并拖动到新的位置，或单击任何角落并调整大小。
