【故事背景💢】

花了两天解决这个问题，真是拜测绘公司所赐！测绘没做好的坑我来填……栓q！！！

世界就是一个巨大的草台班子，每天吐槽一百次哈哈。

因为测绘公司提供的实测地形图，问题实在太多了！我处理完了以后很害怕特别不对，就想找谷歌地图/奥维的卫星图比对一下，尤其是众多山包包们，真的很怕偏了……所以就有了这篇文章/笔记。记录一下吧，免得下次还被坑还忘记了当时怎么做，也是给其他一样情况的小伙伴一个思路。

所以笔记中可能有打码哈，重要信息隐藏一下嘻嘻，但是不影响教程。

ps. 另外，因为奥维我觉得坐标有些不准不够方便（因为有个啥加密坐标系来着我忘了、不重要），而且奥维的方法很简单，所以还是详细说说靠谱一些的google earth。

ps. 本文有的词可能说的不准确，毕竟不是专业学地理的，大佬们见谅~欢迎评论区指出我改改~

【手动写个目录】

一、使用google earth（谷歌地球）去验证【推荐主要看这个】

二、使用奥维地图验证【这个很简单】

三、使用图新地球验证【这个别人说很简单，我没来得及尝试】

然后我都是先写文字教程，再配图我的使用教程。

【正文开始】

一、使用google earth

先说一下怎么不翻墙使用谷歌地图：https://www.gggis.com/

进网站有教程有安装包一切都有。这个网站真的是救命！太感谢作者大大了，这里必须一万个笔芯，造福人类。

【再说一下结论】

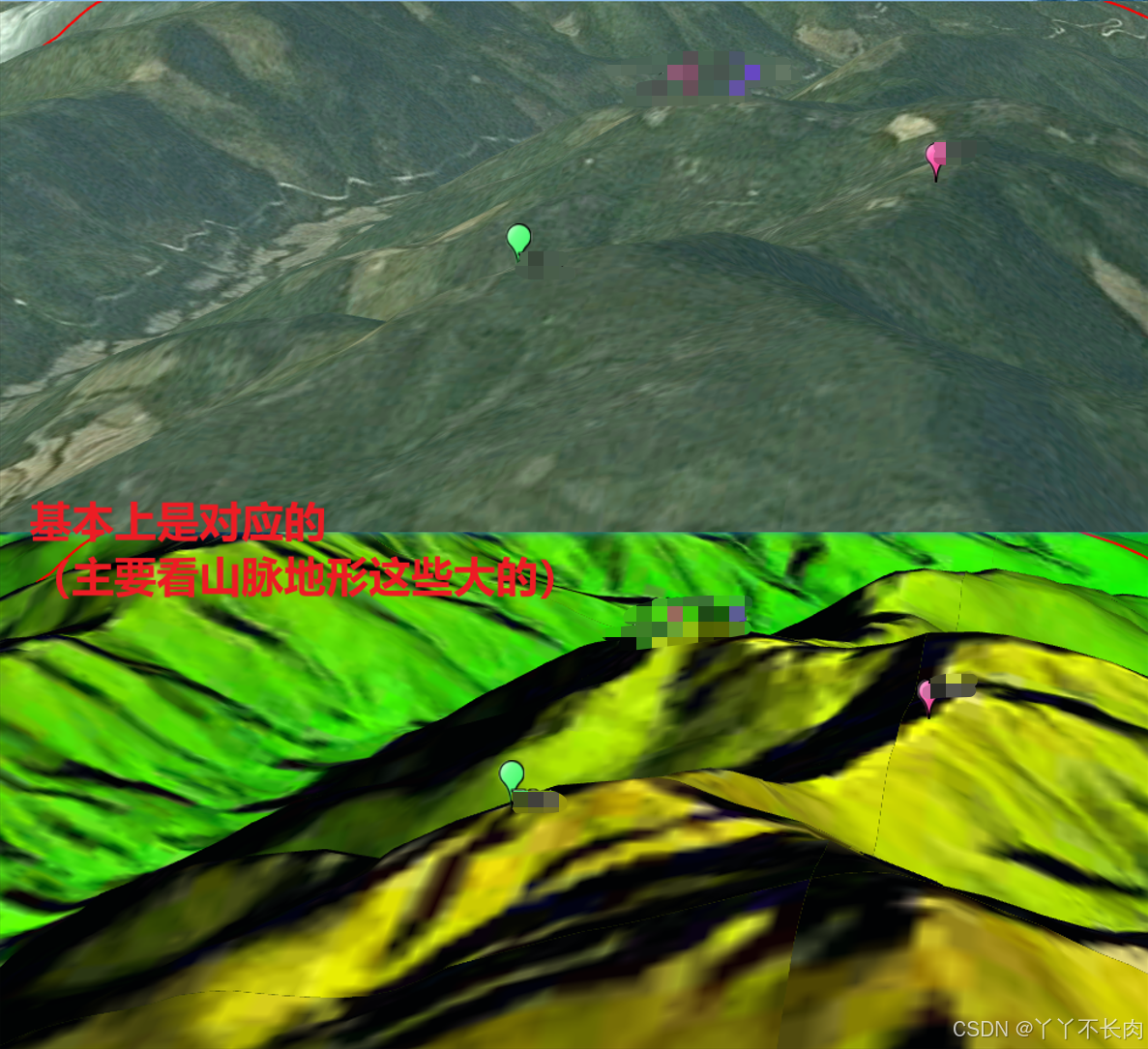

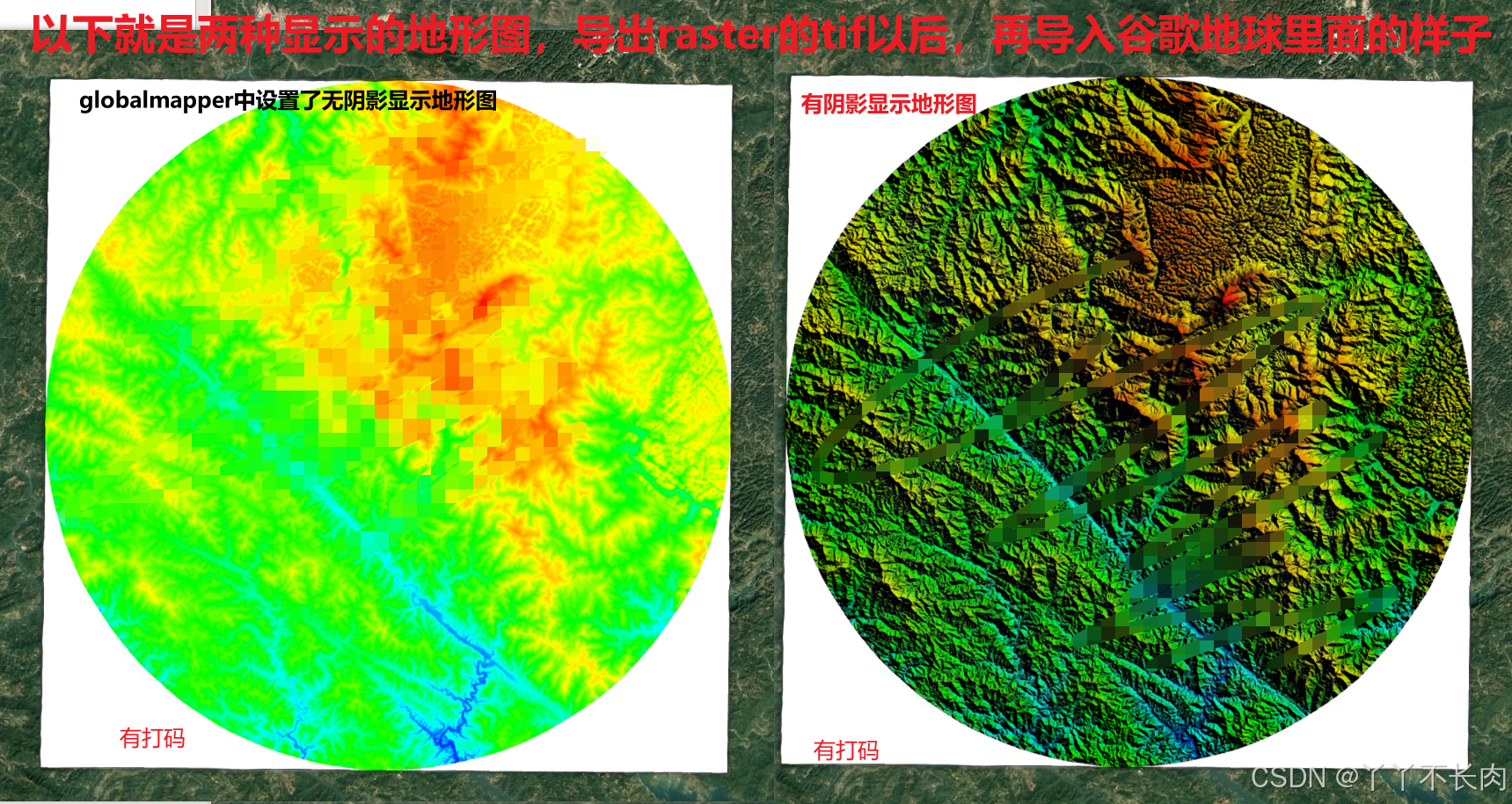

真彩地形图对比：
- 带阴影的更直观些，不带阴影的容易不好判断山峰到底多高。
- 优点：直观看到山体和卫星图的是否一致（3D立体图）。
- 缺点：基本没啥缺点。顶多就是不能和卫星图一模一样（不过可能可以解决，只是比较麻烦这次不做尝试了）
等高线图对比：
- 优点：直观且准确的看到实测高程和卫星高程差异，很微小的差异都能看到（比如实测地形图山峰，和卫星地图山峰差了10-20m。不过这样的情况也不是很多，而且估计多数因为卫星地图误差造成。因此把握整体山脉一致更重要，也就是看填色图已经足够了）。
- 缺点：加载起来比较卡不太方便看很多机位点。
卫星地图式的填色图对比：本次没做尝试，因为觉得填色图已经看得差不多了。

1. 看真彩地形图

在 Google Earth 中显示彩色的高程数据，可以利用 Global Mapper 来创建一个带有颜色信息的 TIFF 文件。

利用 Global Mapper 创建假彩色高程图

步骤 1: 加载高程数据

打开 Global Mapper，并导入你的高程TIFF文件。

你可以通过 文件 > 打开数据文件 命令或使用工具栏中的按钮，甚至使用 Ctrl + O 快捷键来导入数据。

步骤 2: 设置渲染样式

确保你的TIFF文件在图层管理器中可见。

使用 图层 菜单下的 属性 选项，或者右键点击图层选择 属性 来调整显示设置。

在 显示 选项卡中，你可以选择不同的颜色方案来渲染高程数据。你可以选择预设的颜色方案，或是自定义一个方案来代表不同的高程值。

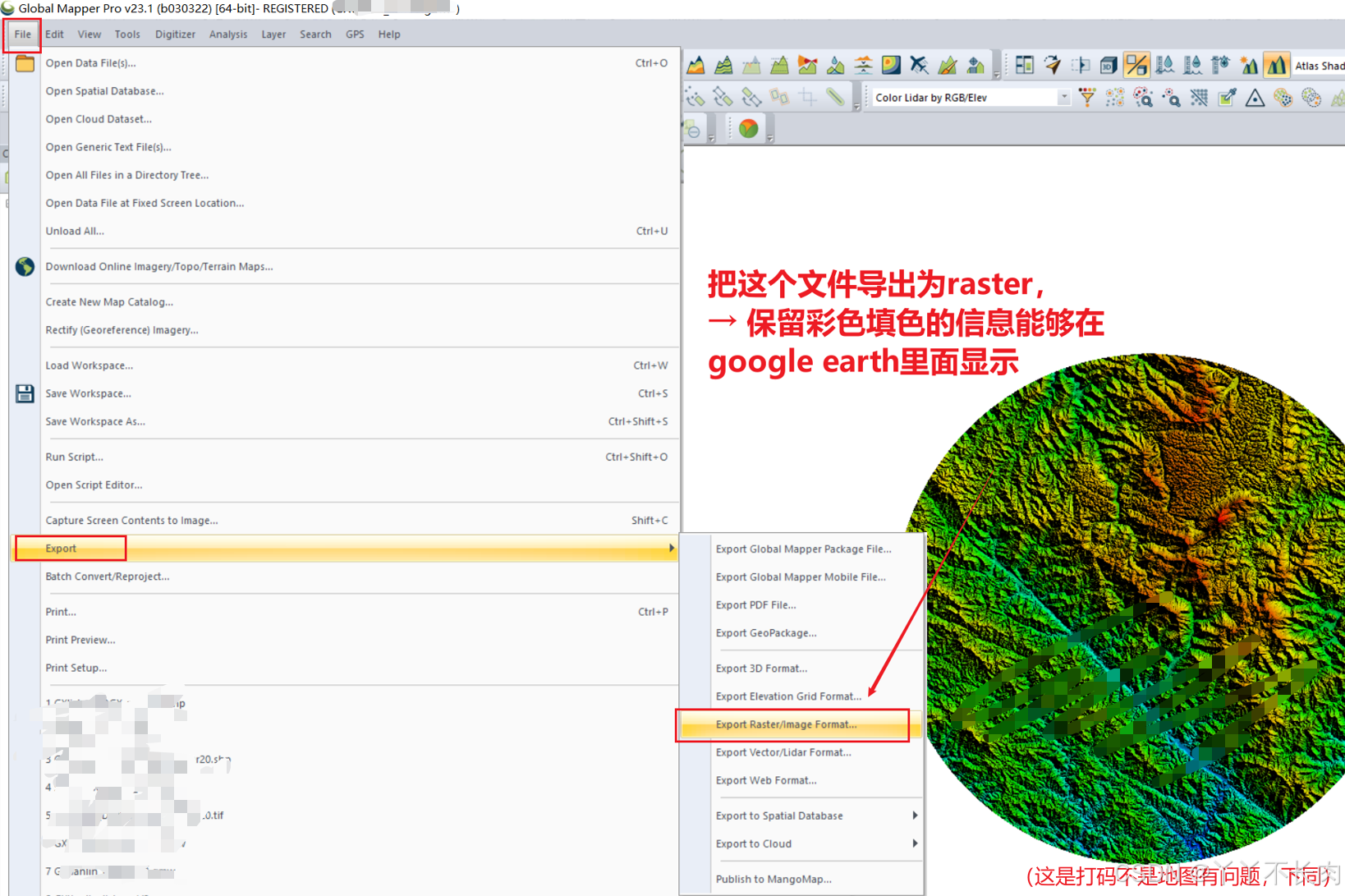

步骤 3: 导出为假彩色TIFF

当你满意当前的颜色渲染效果后，可以将当前视图导出为一个假彩色的TIFF文件。

选择 文件 > 导出 > 栅格数据 或使用相应的快捷键。

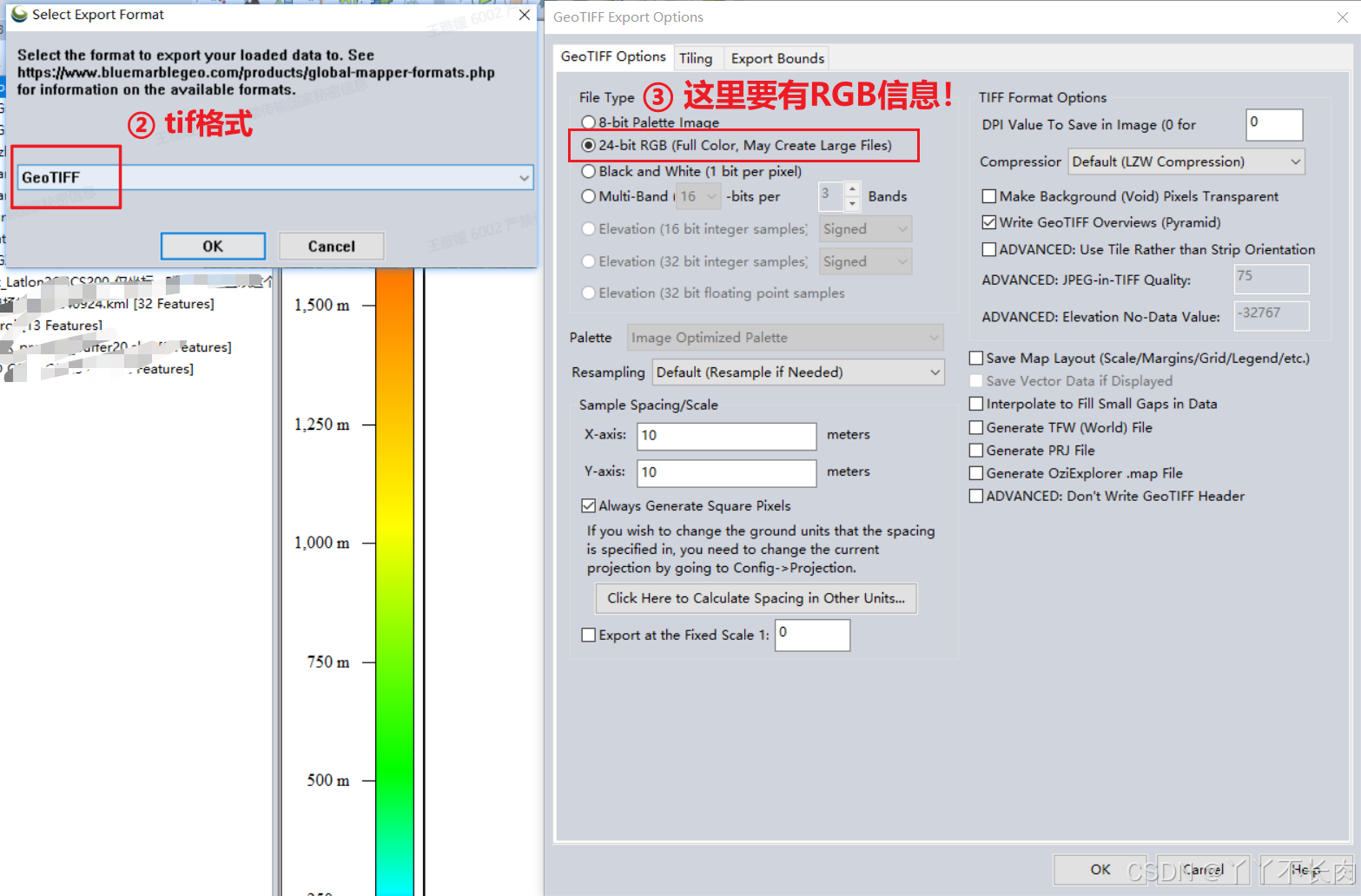

在 导出栅格文件 对话框中，选择 TIFF 作为输出格式。

确保选择正确的颜色模式（如 RGB），以便输出文件包含颜色信息。

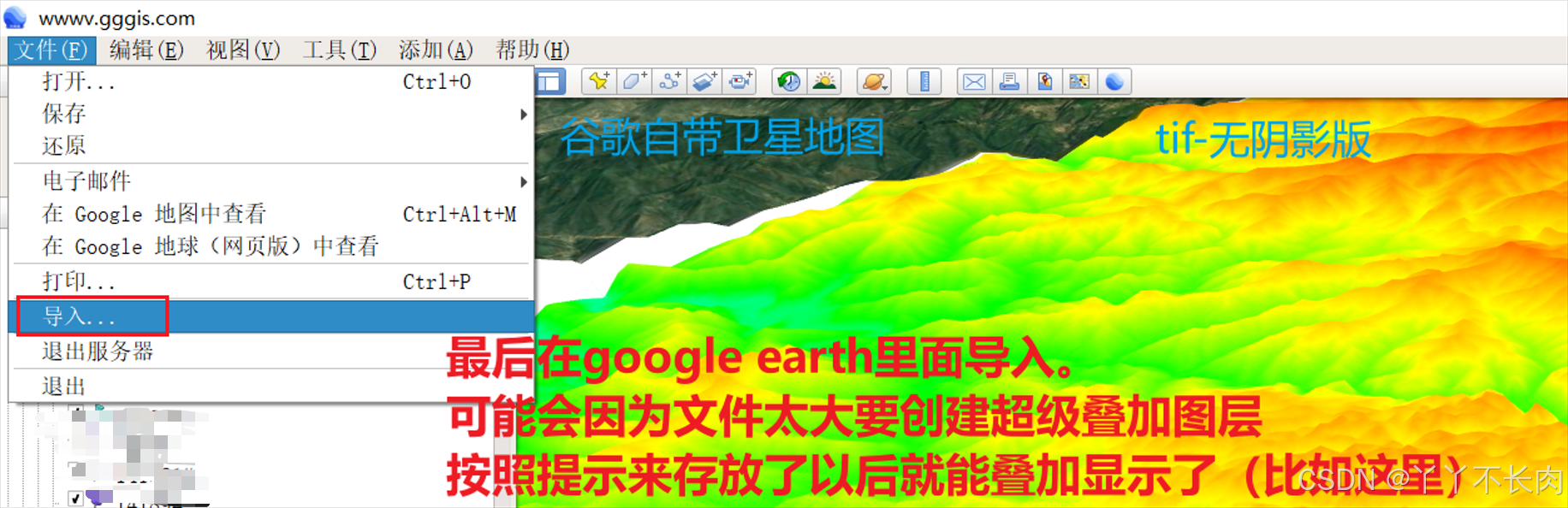

步骤 4: 在 Google Earth 中验证结果

一旦导出过程完成，你可以尝试将新的TIFF文件导入到 Google Earth 中。

检查文件是否按照你的期望以彩色形式显示。

注意事项

在导出之前，确保你在 Global Mapper 中应用的颜色方案是适用于高程数据的，这样导出后的文件才会以彩色的形式显示。

如果你在操作过程中遇到任何问题，可以查阅 Global Mapper 的用户手册或访问官方网站获取更多帮助和支持。

具体教程：

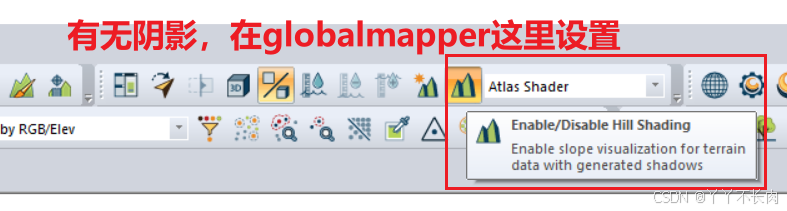

ps. 更改高程网格填色图的阴影在这里：

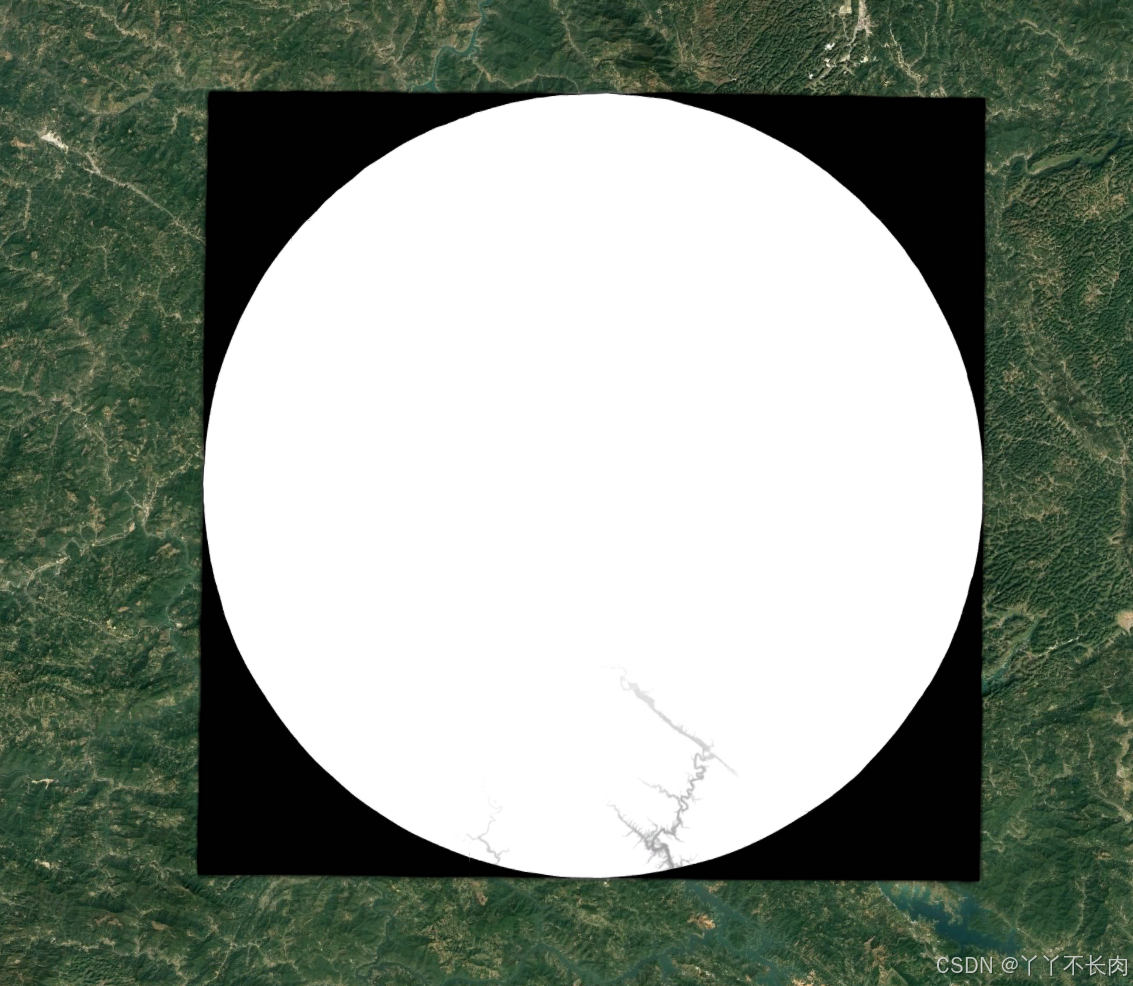

如果发现导入的tif是灰度图（如下），那是因为globalmapper没有设置raster方式导出tif（回到第一张图的设置），因此没有保持高程网格的真彩色。

2. 看等高线图

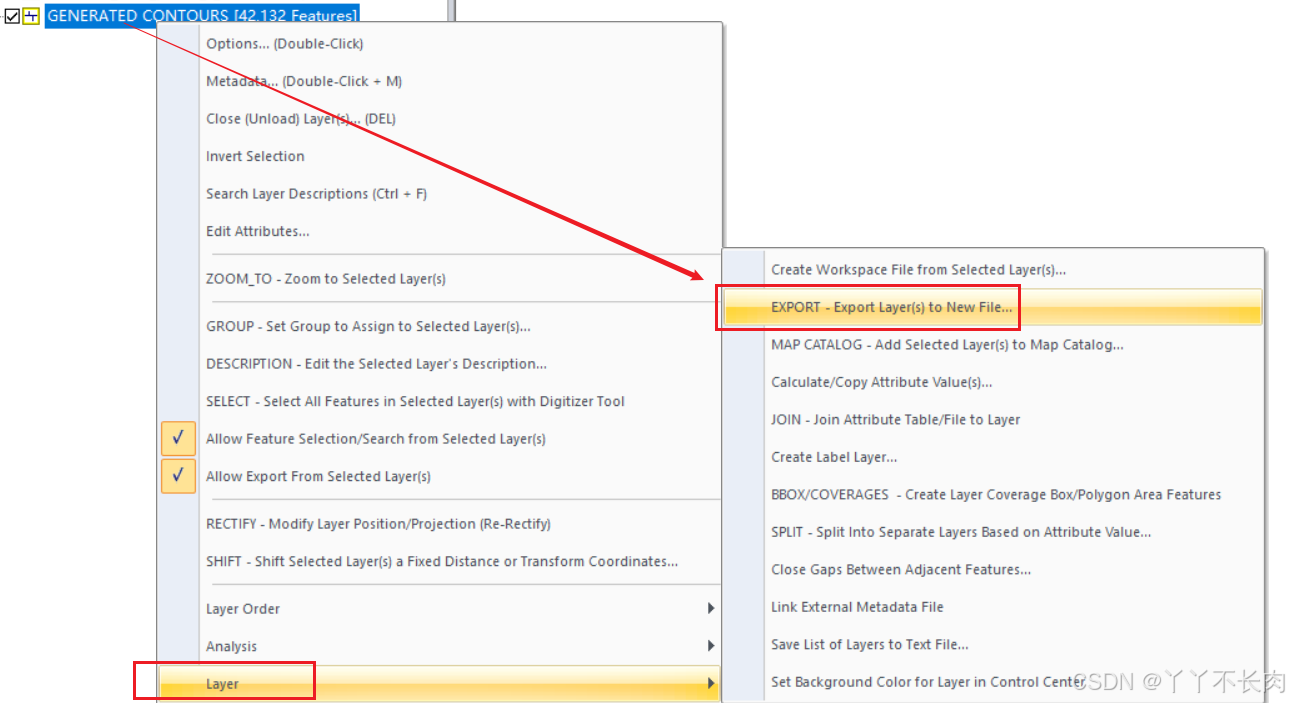

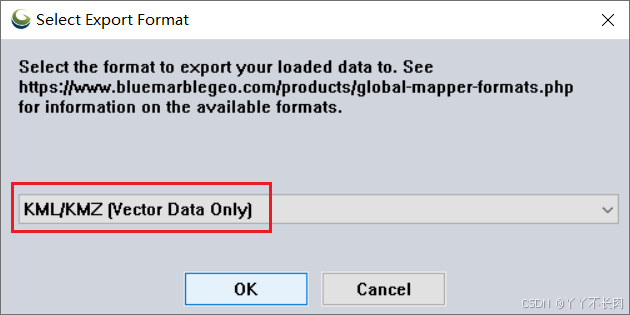

正常设置导出kml/kmz(vector data only)，再拖入/导入google earth。

导出为Google Earth兼容格式

导出为KML/KMZ：

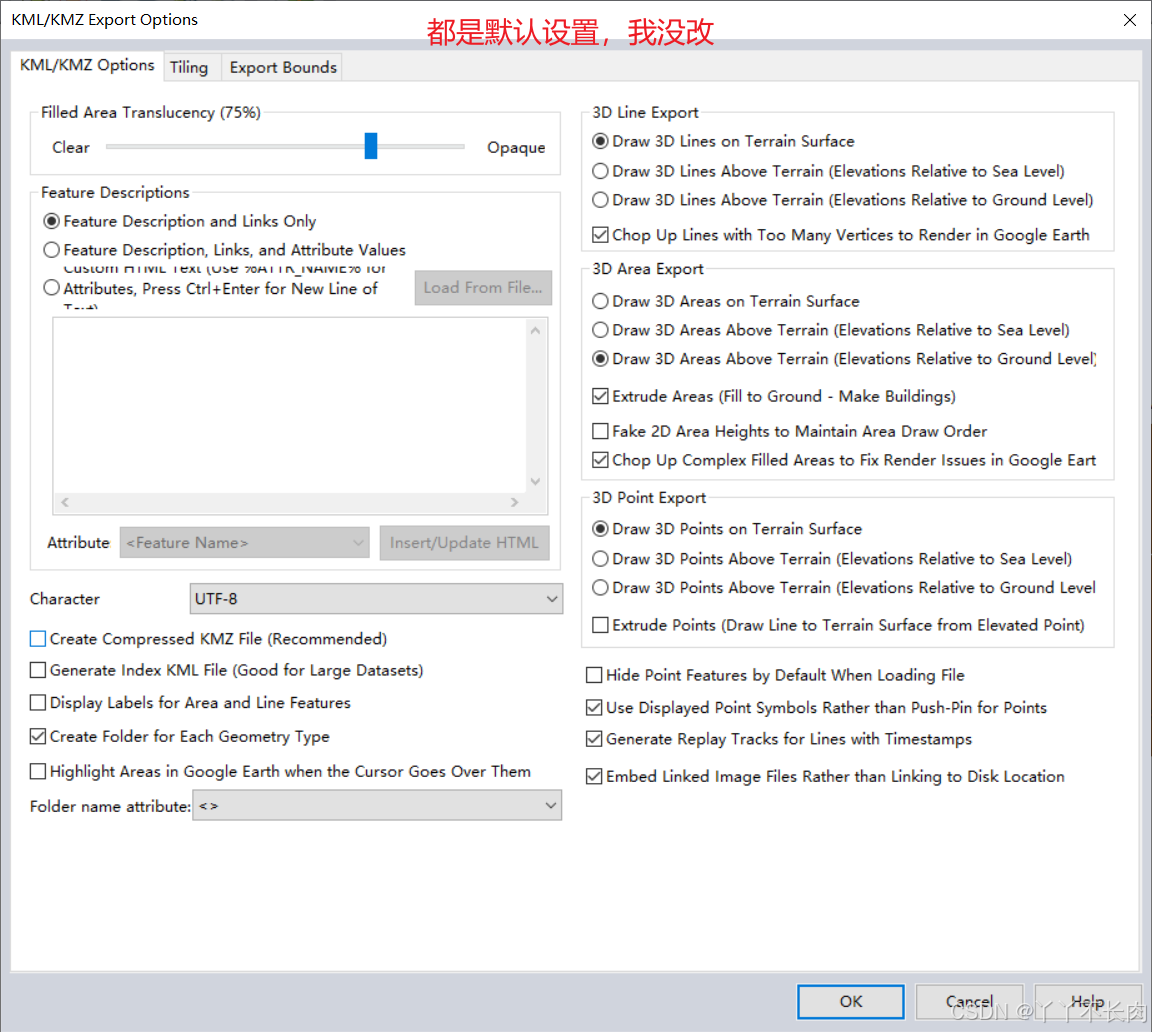

在Global Mapper中，选择 File > Export > Export Layer As...，然后在弹出的对话框中选择 KML/KMZ 作为输出格式。

确保你选择了包含DEM信息的图层，因为在Google Earth中，KML文件可以包含高度信息来创建三维地形。

设置输出文件名和保存位置，然后点击 OK 完成导出。

在Google Earth中使用

打开Google Earth：

打开Google Earth程序。

加载KML/KMZ文件：

通过 File > Open... 菜单选项，浏览到之前保存的KML或KMZ文件，并打开它。

或者直接将文件拖拽到Google Earth窗口内。

查看地形：

在Google Earth中，你将能够看到带有高程信息的地形模型。你可以通过缩放和平移来查看不同区域的地形细节。

请注意，如果DEM数据非常大，可能会导致生成的KML文件体积较大，影响Google Earth中的加载速度。此外，Google Earth对于DEM的渲染可能不如专业的GIS软件细致，特别是在极端地形情况下。

如果发现等高线转换后的DEM在Google Earth中展示效果不佳，还可以考虑使用其他格式如 COLLADA (.dae) 或 OBJ 模型格式，并通过第三方工具转换为适合Google Earth的格式。

具体教程：

直接拖入或者“文件—导入”就可以导入kml文件。可能会比较卡，要等一会儿。

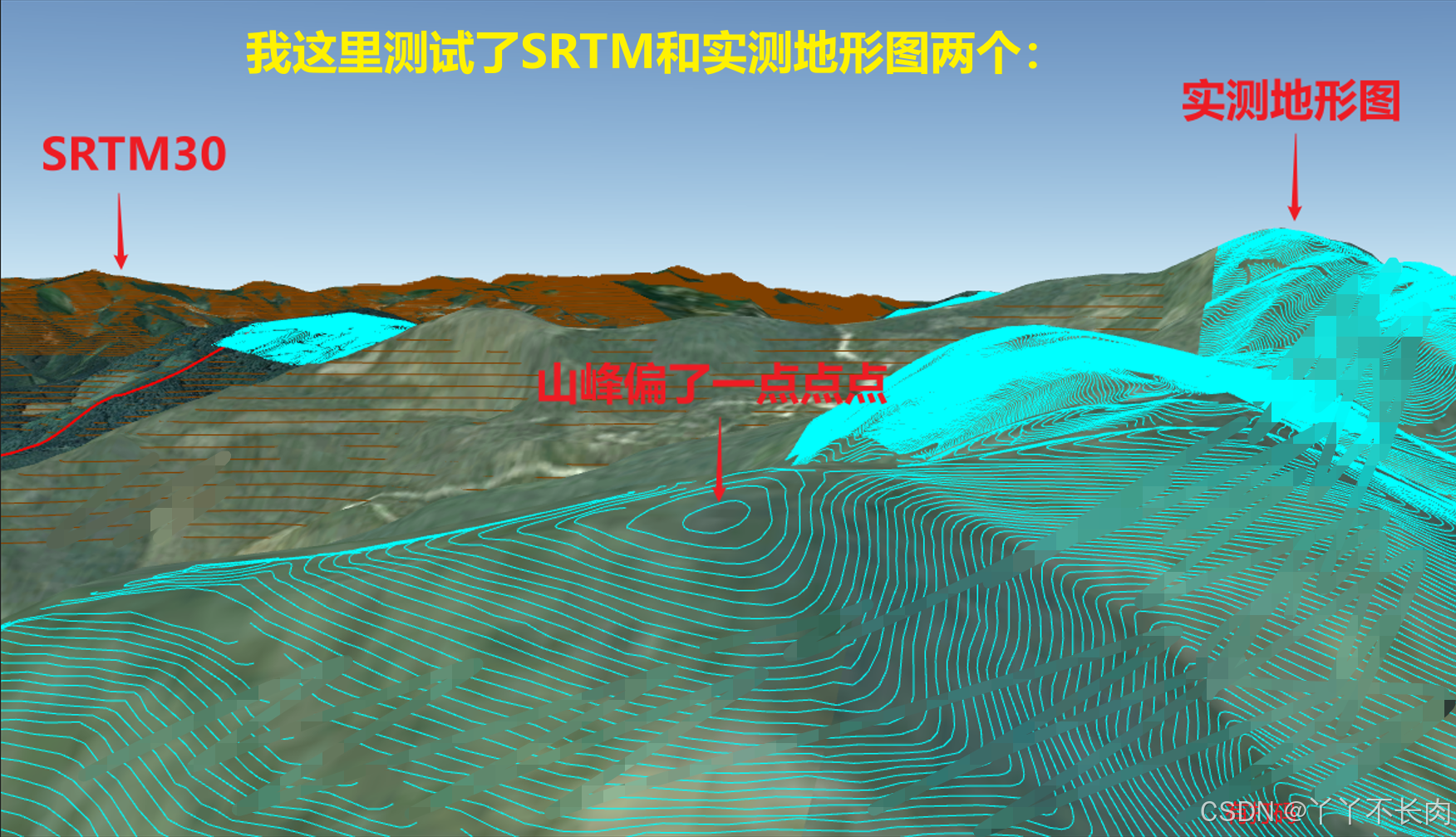

注：山峰能看到偏移了一点点，距离10-20m左右，而且也不是所有的山峰都有这种问题，问题不多很小，可以接受。这大概率是卫星地图误差造成的，毕竟看整体大的山脉还有过渡地带都是没有问题的。

3. 看卫星图形式的地形图

暂时还没有尝试，因为我觉得不一定要看卫星图形式，看填色和等高线已经很直观了。

但是教程我也查了，后续有大佬做了可以评论区交流分享一下~笔芯~

如果在Google Earth中显示等高线数据，并且希望它看起来像卫星地图一样，那么需要将等高线数据转换为一种可以与卫星图像叠加的方式：

步骤 1: 在Global Mapper中转换等高线为DEM（数字高程模型）

加载等高线数据：

在Global Mapper中加载你的等高线数据。

创建DEM：

使用 Tools > Contour > Create Grid from Contours 来将等高线转换为DEM（数字高程模型）。

步骤 2: 将DEM与卫星图像叠加

加载卫星图像：

如果你已经有卫星图像，可以直接在Global Mapper中加载。

如果没有，可以使用Global Mapper内置的地图服务加载基础地图，如Google Maps或Bing Maps。

调整DEM显示：

在DEM图层的属性设置中，调整透明度，使DEM与卫星图像叠加在一起，以显示地形起伏。

步骤 3: 导出叠加后的图像

导出为图像文件：

在调整好DEM与卫星图像的叠加效果后，可以将整个视图导出为一个图像文件，如JPEG或PNG格式。

使用 File > Export > Image 或 Raster Data 选项。

步骤 4: 导出为KML或KMZ文件以在Google Earth中显示

导出DEM为KML/KMZ：

如果你想在Google Earth中保留DEM的高度信息，可以选择导出为KML或KMZ格式。

使用 File > Export > Export Layer As...，然后选择 KML/KMZ 作为输出格式。

确保选择包含DEM信息的图层。

步骤 5: 在Google Earth中查看

打开Google Earth：

打开Google Earth程序。

加载KML/KMZ文件：

通过 File > Open... 菜单选项，浏览到之前保存的KML或KMZ文件，并打开它。

或者直接将文件拖拽到Google Earth窗口内。

查看地形：

在Google Earth中，你将能够看到带有高程信息的地形模型。你可以通过缩放和平移来查看不同区域的地形细节。

注意事项

确保DEM和卫星图像之间的地理配准是准确的，这样叠加时不会出现错位。

调整DEM的透明度和其他显示选项，以获得最佳的视觉效果。
