使用CubeIDE调试项目现stm32 no source available for "main() at 0x800337c：

问题描述

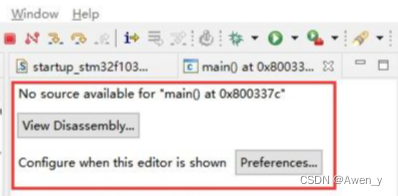

使用CubeIDE编译工程代码和下载都没有任何问题，点击Debug调试工程时，出现stm32 no source available for "main() at 0x800337c
在这里插入图片描述

原因分析：

捯饬半天发现是优化等级的问题：

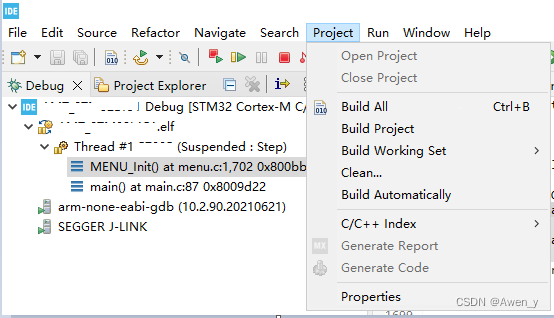

1）Project->Propertise
在这里插入图片描述
2）然后C/C++Build -> Setting -> Tool Setting -> Optimization -> Optimizationn level
将None（-O0）改为Optimize for Debug (-0g)即可
在这里插入图片描述
