0. 这篇文章干了啥？

视觉定位旨在估计在已知环境中捕获的给定图像的旋转和位置，大致可以分为绝对姿态回归（APR），场景坐标回归（SCR）和分层方法（HM）。APR将地图嵌入到高级姿态特征中，并使用多层感知器（MLP）预测6自由度姿态；它们对于大规模场景来说速度很快，但由于隐式3D信息表示，精度有限。与APR不同，SCR对像素进行3D坐标回归以直接构建2D-3D匹配，并使用PnP和RANSAC估计姿态。尽管在室内环境中具有很高的精度，但SCR无法扩展到室外大规模场景。HMs不使用端到端的2D-3D匹配预测，而是采用全局特征在数据库中搜索参考图像，然后建立提取的查询关键点和参考图像之间的对应关系；这些2D-2D匹配被提升为2D-3D匹配，并用于使用PnP和RANSAC的绝对姿态估计，就像SCR一样。由于精度高和灵活性强，HMs最近被广泛使用。然而，2D关键点存储的巨大内存成本损害了它们在实际应用中的效率。

这篇文章旨在找到一种高效准确的大规模视觉定位任务的解决方案。为了实现这一目标，作者采用了一种混合地图的方法，仅通过渲染有用的稀疏像素来实现NeRFs的高效定位。混合地图由两部分组成：显式几何地图（EGM）和隐式学习地图（ILM）。EGM包含稀疏的3D点以及它们在参考图像上的2D观测。ILM是由NeRFs表示的隐式地图。在测试时，参考图像的2D观测提供先验的稀疏像素位置和相机姿态作为NeRFs的输入。NeRFs返回每个稀疏像素的RGB值。为了提高精度，为每个像素渲染一个具有恒定大小的补丁。这些渲染的补丁进一步用于使用PnP和RANSAC进行绝对姿态估计的2D-3D匹配。

下面一起来阅读一下这项工作~

1. 论文信息

标题：VRS-NeRF: Visual Relocalization with Sparse Neural Radiance Field

作者：Fei Xue, Ignas Budvytis, Daniel Olmeda Reino, Roberto Cipolla

机构：剑桥大学、丰田汽车欧洲公司

原文链接：https://arxiv.org/abs/2404.09271

代码链接：https://github.com/feixue94/vrs-nerf

2. 摘要

视觉重定位是自动驾驶、机器人技术和虚拟/增强现实的关键技术。经过数十年的探索，绝对姿态回归（APR）、场景坐标回归（SCR）和分层方法（HMs）已成为最流行的框架。然而，尽管 APR 和 SCR 具有较高的效率，但在大规模室外场景中精度有限；HMs 具有较高的精度，但需要存储大量用于匹配的 2D 描述符，导致效率低下。在本文中，我们提出了一种高效且准确的框架，称为 VRS-NeRF，用于稀疏神经辐射场的视觉重定位。具体来说，我们引入了显式几何地图（EGM）用于 3D 地图表示和隐式学习地图（ILM）用于稀疏补丁渲染。在这个定位过程中，EGP 提供了稀疏 2D 点的先验信息，ILM 利用这些稀疏点使用稀疏 NeRF 渲染补丁进行匹配。这使我们能够丢弃大量的 2D 描述符以减小地图大小。此外，仅为有用的点渲染补丁，而不是整个图像中的所有像素，可以显著减少渲染时间。这个框架继承了 HMs 的精度，但丢弃了它们的低效率。对 7Scenes、CambridgeLandmarks 和 Aachen 数据集的实验表明，我们的方法比 APR 和 SCR 具有更好的准确性，并且与 HMs 的性能相近，但效率更高。

3. 效果展示

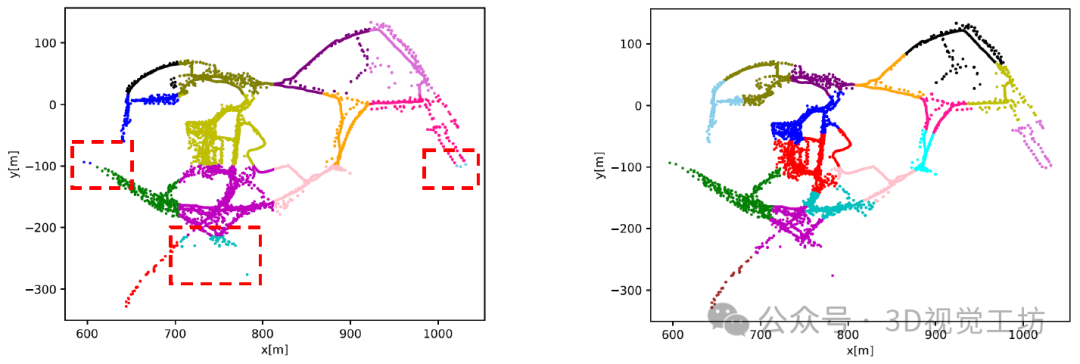

亚琛数据集上场景划分的可视化。场景的统一划分导致了不平衡的片段(左)，在参考姿势上的聚类给出了更平衡的结果(右)。

渲染图像的可视化。可视化了来自7 scenes（上图）、Cambridge landmarks（中图）和Aachen（下图）数据集的渲染和地面实况图像。

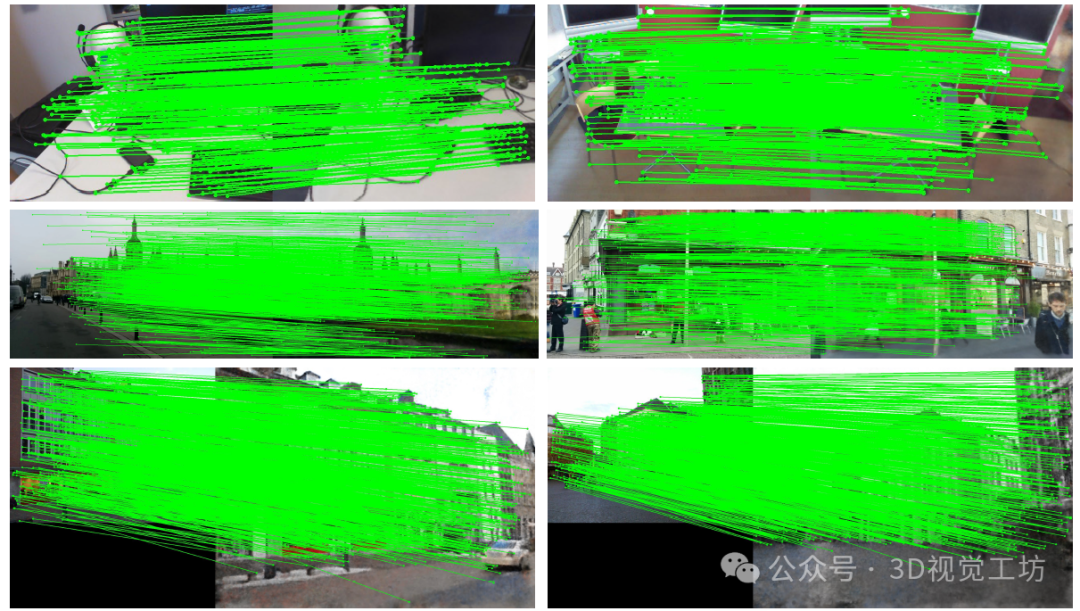

匹配的可视化。可视化了来自7 scenes（顶部）、Cambridge landmarks（中间）和Aachen（底部）数据集的查询图像（左）和参考图像（右）之间的匹配。

4. 主要贡献

（1）提出了一种混合方法，结合显式几何地图和隐式学习地图进行视觉定位，使定位系统高效且准确。

（2）仅为有用的稀疏关键点渲染补丁，而不是渲染图像，避免了耗时的渲染过程。

（3）采用基于聚类的策略进行场景划分，使NeRFs能够在大规模室外环境中工作。

5. 基本原理是啥？

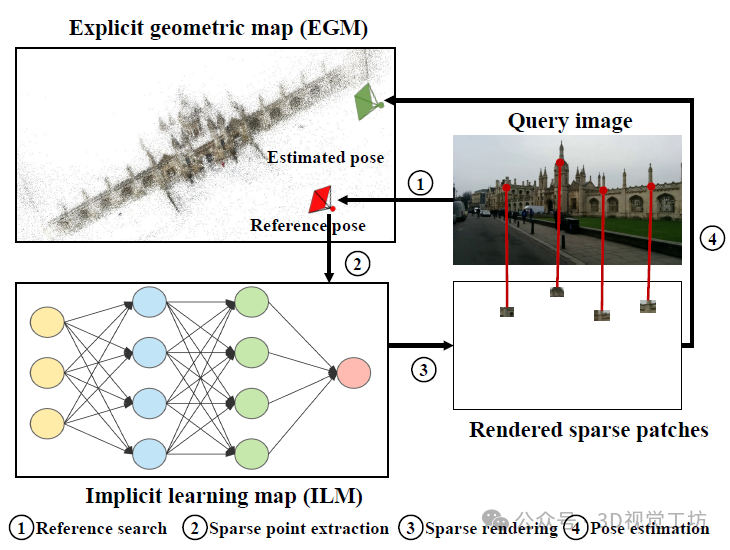

借助EGM和ILM，VRS-NeRF能够在线渲染有用的像素，而不是依赖离线2D描述符进行匹配，从而使定位系统更加高效。为了使当前的NeRFs在大规模场景中工作，VRS-NeRF采用了基于聚类的策略来自适应自动地将场景划分为较小的场景。

6. 实验结果

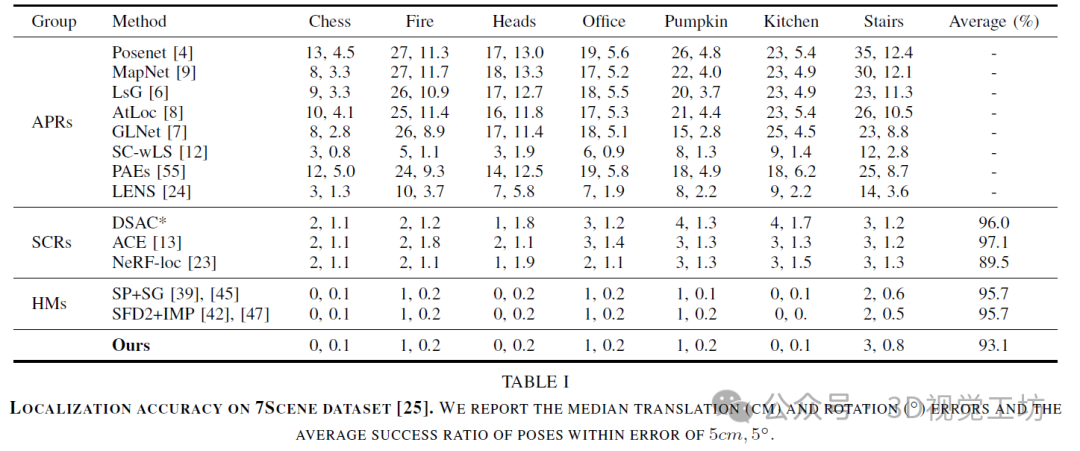

将VRS-NeRF与之前的APRs和HMs进行比较。APRs给出了最大的误差，因为它们在定位过程中与图像检索具有相似的行为，导致姿态精度有限。由于大多数APRs只报告中位误差，因此它们的成功率不可用。SCRs由于其显式的三维坐标回归，获得比APRs高得多的准确性。HMs在中位误差方面实现了最佳准确性。然而，由于依赖稀疏关键点，它们对无纹理区域的鲁棒性较差，因此其报告的准确性比某些SCRs，如DSAC*和ACE稍差一些。尽管VRS-NeRF用于定位稀疏补丁，但其在中位误差方面的表现接近于HMs，并且在中位误差方面明显优于APRs和SCRs。与HMs类似，VRS-NeRF也对无纹理区域敏感。由于EGM继承了HMs的优点，它优于以前的方法LENS和NeRF-loc，它们分别将NeRFs引入了APRs和SCRs。

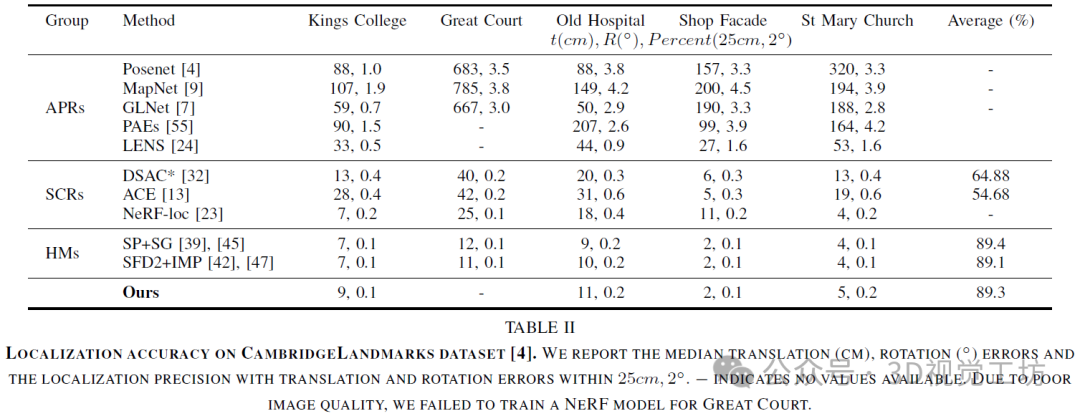

剑桥地标数据集上先前方法和VRS-NeRF的结果。报告中位平移（厘米）和旋转（°）误差以及误差阈值为25厘米，2°内的姿势成功率。由于缺少嵌入的三维信息，APRs的误差比SCRs大2倍以上。SCRs在中位平移和旋转误差方面报告了令人满意的准确性。然而，它们在25厘米，2°误差阈值内的成功率远远低于HMs。即使是最先进的DSAC*和ACE也无法达到与HMs相当的准确性。这些比较揭示了SCRs在户外场景中的准确性并不如预期那样高。HMs仍然是中位误差和成功率方面最准确的方法。由于VRS-NeRF也保留了显式的几何信息作为显式几何图，其结果与HMs一样准确，并且比APRs和SCRs准确得多。与先前基于NeRF的LENS和NeRF-loc相比，VRS-NeRF也实现了显着更好的准确性。

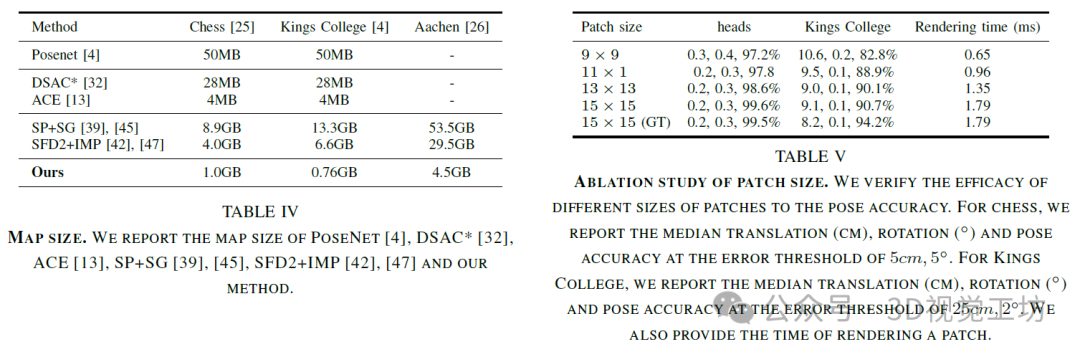

地图大小和时间分析。地图大小。在表IV中，展示了APRs，SCRs，HMs和VRS-NeRF的地图大小。对于APRs和SCRs，地图大小是模型大小。对于HMs，地图大小是局部描述符，全局描述符和三维点的总和。由于VRS-NeRF舍弃了局部描述符并引入了NeRFs，VRS-NeRF的地图大小是全局描述符，三维点和NeRFs的总和。APRs和SCRs都是内存有效的，因为它们将地图压缩到神经网络中，以损失准确性为代价。由于存储了2D描述符，HMs的地图大小较大。SFD2+IMP的地图大小比SP+SG小，因为SFD2具有较小的2D描述符维度。通过舍弃2D描述符，VRS-NeRF显著减小了地图大小。

消融研究，探讨了不同补丁大小对姿势准确性的影响。表V显示，随着补丁大小从8×9增加到15×15，姿势准确性也增加。在国王学院这样的户外场景中，这一点更为明显，因为查询和参考图像的视角和照明变化较大。然而，对于室内场景，由于查询和参考图像之间的变化很小，增加补丁大小的改进并不明显。此外，随着补丁大小的增加，渲染一个补丁所需的时间也会增加。因此，最终的解决方案是在准确性和效率之间取得平衡。对于没有查询和参考图像之间大变化的室内场景，作者建议使用较小的补丁大小以提高效率。对于查询和参考图像之间有大视角，照明变化的室外场景，较大的补丁大小可以带来更好的准确性。

7. 总结 & 未来工作

这篇文章提出了一种将NeRFs应用于视觉定位任务的新方法。具体来说，引入了显式几何地图（EGM）和隐式学习地图（ILM），以提供稀疏关键点和渲染补丁，以建立查询和渲染图像之间的稀疏匹配。通过从EGM提供的稀疏点进行稀疏渲染，VRS-NeRF避免了耗时的全图像渲染。通过NeRFs表示的ILM，VRS-NeRF舍弃了消耗内存的2D描述符。因此，VRS-NeRF更加高效。然而，与最先进的方法相比，在大规模亚琛数据集上的准确性仍然有限。作者希望这项工作可以成为一个基线，更多的研究人员可以在将来使其变得更好。

对更多实验结果和文章细节感兴趣的读者，可以阅读一下论文原文~

本文仅做学术分享，如有侵权，请联系删文。

3D视觉工坊交流群

目前我们已经建立了3D视觉方向多个社群，包括2D计算机视觉、大模型、工业3D视觉、SLAM、自动驾驶、三维重建、无人机等方向，细分群包括：

2D计算机视觉：图像分类/分割、目标/检测、医学影像、GAN、OCR、2D缺陷检测、遥感测绘、超分辨率、人脸检测、行为识别、模型量化剪枝、迁移学习、人体姿态估计等

大模型：NLP、CV、ASR、生成对抗大模型、强化学习大模型、对话大模型等

工业3D视觉：相机标定、立体匹配、三维点云、结构光、机械臂抓取、缺陷检测、6D位姿估计、相位偏折术、Halcon、摄影测量、阵列相机、光度立体视觉等。

SLAM：视觉SLAM、激光SLAM、语义SLAM、滤波算法、多传感器融合、多传感器标定、动态SLAM、MOT SLAM、NeRF SLAM、机器人导航等。

自动驾驶：深度估计、Transformer、毫米波|激光雷达|视觉摄像头传感器、多传感器标定、多传感器融合、自动驾驶综合群等、3D目标检测、路径规划、轨迹预测、3D点云分割、模型部署、车道线检测、Occupancy、目标跟踪等。

三维重建：3DGS、NeRF、多视图几何、OpenMVS、MVSNet、colmap、纹理贴图等

无人机：四旋翼建模、无人机飞控等

除了这些，还有求职、硬件选型、视觉产品落地、最新论文、3D视觉最新产品、3D视觉行业新闻等交流群

添加小助理: dddvision，备注：研究方向+学校/公司+昵称（如3D点云+清华+小草莓）, 拉你入群。

▲长按扫码添加助理

3D视觉工坊知识星球

3D视觉从入门到精通知识星球、国内成立最早、6000+成员交流学习。包括：星球视频课程近20门（价值超6000）、项目对接、3D视觉学习路线总结、最新顶会论文&代码、3D视觉行业最新模组、3D视觉优质源码汇总、书籍推荐、编程基础&学习工具、实战项目&作业、求职招聘&面经&面试题等等。欢迎加入3D视觉从入门到精通知识星球，一起学习进步。

▲长按扫码加入星球

3D视觉工坊官网：www.3dcver.com

3DGS、NeRF、结构光、相位偏折术、机械臂抓取、点云实战、Open3D、缺陷检测、BEV感知、Occupancy、Transformer、模型部署、3D目标检测、深度估计、多传感器标定、规划与控制、无人机仿真、三维视觉C++、三维视觉python、dToF、相机标定、ROS2、机器人控制规划、LeGo-LAOM、多模态融合SLAM、LOAM-SLAM、室内室外SLAM、VINS-Fusion、ORB-SLAM3、MVSNet三维重建、colmap、线面结构光、硬件结构光扫描仪，无人机等。

▲长按扫码学习3D视觉精品课程

3D视觉相关硬件

图片	说明	名称

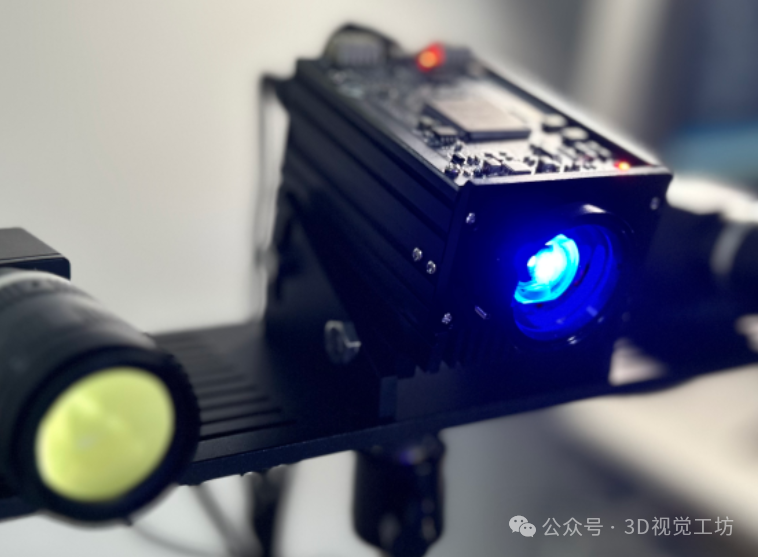

	硬件+源码+视频教程	精迅V1(科研级)）单目/双目3D结构光扫描仪

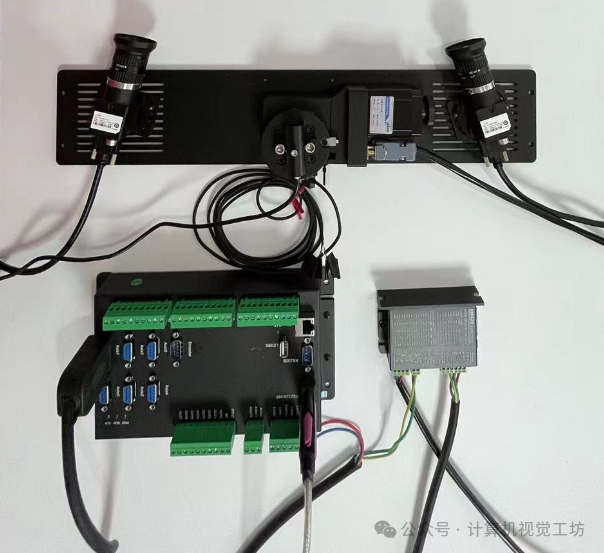

	硬件+源码+视频教程	深迅V13D线结构光三维扫描仪

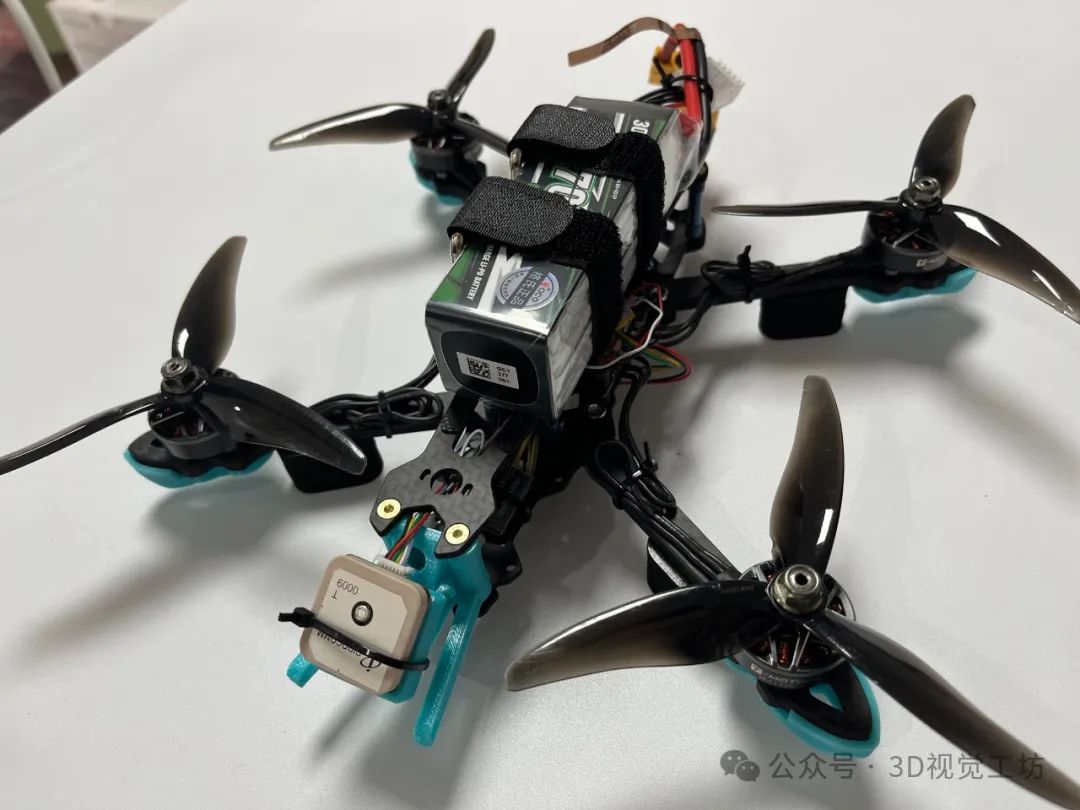

	硬件+源码+视频教程	御风250无人机(基于PX4)

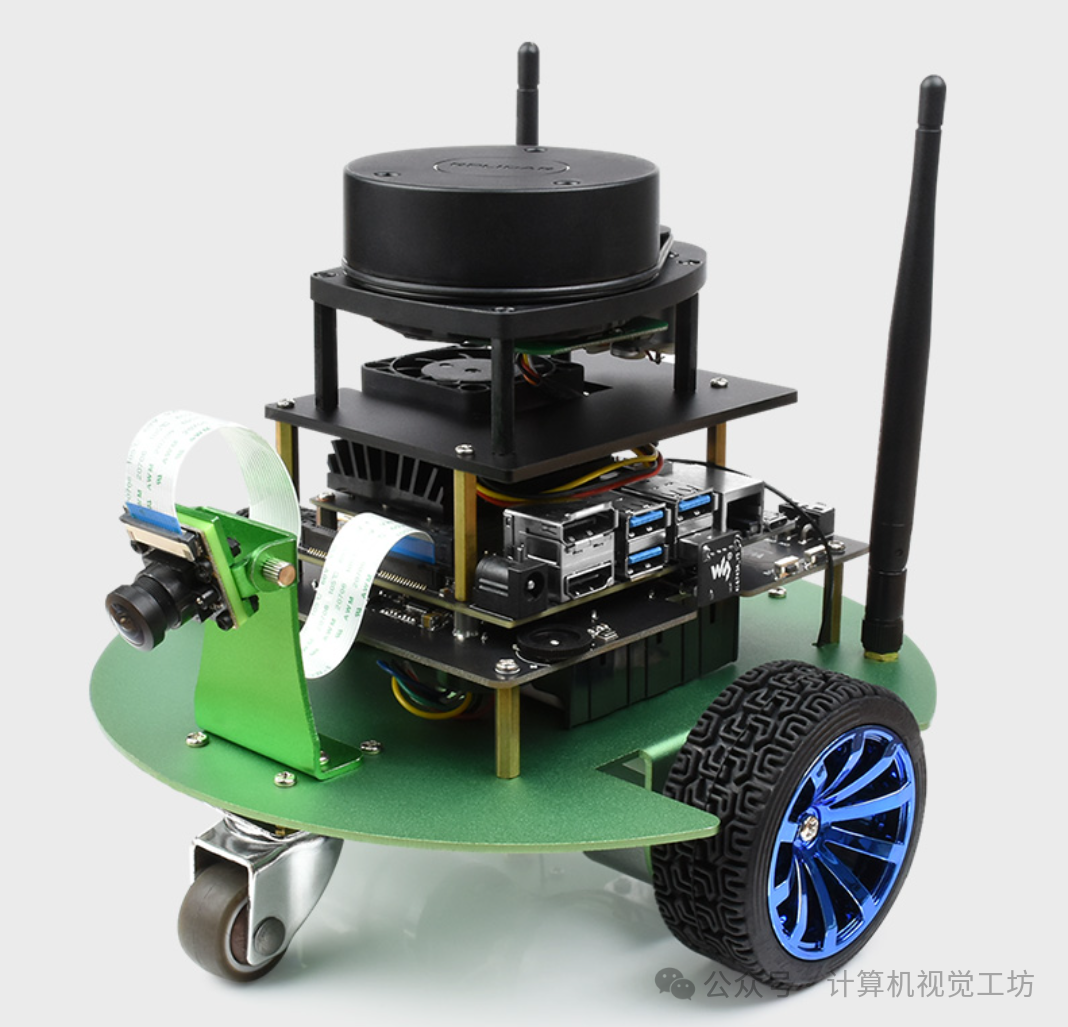

	硬件+源码	工坊智能ROS小车

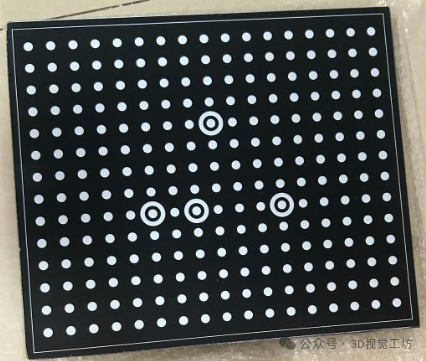

	配套标定源码	高精度标定板(玻璃or大理石)
