RANSAC(RAndom SAmple Consensus，随机采样一致)是一种随机参数估计算法，常常应用于二维图像的拟合、分割等等，由于是估计数学模型参数的迭代算法，因此也被用于三维平面、球的估计，这次笔者将主要介绍其算法原理及在点云拟合、分割及粗配准的代码应用分析，希望能够对读者们的工程研究有所帮助。

RANSAC算法由Fischler和Bolles于1981年提出，是一种从数据集合中迭代稳健估计模型参数的方法。该算法的基本思想是不断地从数据集合中随机抽取样本集，寻求支持更多局内点的模型参数，然后利用模型余集检验获得的模型参数，通过一定次数的迭代来达到最大的一致性概率，并将该采样样本集作为理解的样本集，且参数解的正确性由样本余集检验支撑。其中数据集合中包含正确数据（即内点inliers）和异常数据（外点outliers）。同时RANSAC假设：在给定一组含有少部分“内点”的数据，存在一个程序可以估计出符合“内点”的模型。

RANSAC的算法比较简单，主要有以下几步：

1）给定一个数据集，从中选择建立模型所需的最小样本数（例如直线最少由两个点确定，所以最小样本数是2，而平面可以根据不共线三点确定，所以最小样本数为3），记选择数据集为；

2）使用选择的数据集计算得到一个数学模型；

3）用计算的模型去测试数据集中剩余的点，如果测试的数据点在误差允许的范围内，则将该数据点判为内点（inlier），否则判为外点（outlier），记所有内点组成的数据集为，表示为的一致性集合；

4）比较当前模型和之前推出的最好的模型的“内点”的数量，记录最大“内点”数量时模型参数和“内点”数量；

5）重复1-4步，直到迭代结束或者当前模型已经足够好了（“内点数目大于设定的阈值”）。

这里的迭代次数可以通过理论推算获得。在一定的置信概率下，其最小样本数与至少取得一个良性采样子集的概率满足：

其中，内点数内点数外点数表示为数据集合中内点概率，是计算模型参数需要的最小数据量。

因此，在基本子集的在迭代次数内，至少有一次采样使得采样子集内的个点均为内点，从而保证在迭代次数中，至少存在一次采样能够取得目标函数的最大值，因此终止循环条件应满足：

■2.1 拟合

利用上述思想最开始可以进行拟合数据，这里给出C++的点云直线拟合代码及解析：

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/point_cloud.h>
#include <pcl/point_types.h>
#include <pcl/filters/extract_indices.h>
#include <pcl/segmentation/sac_segmentation.h>
#include <pcl/visualization/cloud_viewer.h>

using namespace std;
int main() {
    //----------------读取点云数据---------------------
    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::PCDReader reader;
    reader.read<pcl::PointXYZ>("L.pcd", *cloud);
    //---------------创建拟合模型---------------------
    pcl::ModelCoefficients::Ptr coefficients(new pcl::ModelCoefficients);
    //inliers用来存储直线上点的索引
    pcl::PointIndices::Ptr inliers(new pcl::PointIndices);
    //创建一个分割器对象
    pcl::SACSegmentation<pcl::PointXYZ> seg;
    seg.setModelType(pcl::SACMODEL_LINE);   //设置目标几何形状
    seg.setMethodType(pcl::SAC_RANSAC);     //拟合方法：随机采样法
    seg.setDistanceThreshold(0.05);       //设置误差容忍范围（即阈值）
    seg.setMaxIterations(500);            //最大迭代次数
    seg.setInputCloud(cloud);               //输入点云
    seg.segment(*inliers, *coefficients);   //拟合点云
    //拟合直线的模型系数为：coefficients
    //--------------提取拟合的直线------------------
    pcl::PointCloud<pcl::PointXYZ>::Ptr line(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::ExtractIndices<pcl::PointXYZ> extract;  //创建点云提取对象
    extract.setInputCloud(cloud);    //设置输入点云
    extract.setIndices(inliers);     //设置分割后的内点为需要提取的点集
    extract.setNegative(false);      //false提取内点, true提取外点
    extract.filter(*line);
    //-----------------点云可视化---------------
    pcl::visualization::PCLVisualizer viewer;
    viewer.addPointCloud(cloud, "cloud");  // 加载比对点云
    pcl::visualization::PointCloudColorHandlerCustom<pcl::PointXYZ> line_color(line, 255, 0, 0);
    viewer.addPointCloud(line, line_color, "line");
    viewer.setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "line");
    //可视化拟合出来的直线
    viewer.addLine(*coefficients, "line");
    viewer.spin();
    return 0;
}

←左右滑动查看完整代码→

■2.2 分割

分割也是利用拟合数据的思想，代码类似，这里给出主要部分的C++点云直线分割代码及解析：

//--------------------RANSAC分割直线--------
void fitMultipleLines(pcl::PointCloud<pcl::PointXYZ>::Ptr cloud, std::vector<pcl::ModelCoefficients>& lineCoff)
{
 pcl::PointIndices::Ptr inliers(new pcl::PointIndices());
 pcl::SACSegmentation<pcl::PointXYZ> seg;   // 创建拟合对象
    // 设置对估计模型参数进行优化处理
 seg.setOptimizeCoefficients(true);
   // 设置拟合模型为直线模型
 seg.setModelType(pcl::SACMODEL_LINE);
    // 设置拟合方法为RANSAC
 seg.setMethodType(pcl::SAC_RANSAC);
   // 设置最大迭代次数
 seg.setMaxIterations(1000);
 seg.setDistanceThreshold(0.1);   //判断是否为模型内点的距离阈值

 int i = 0, nr_points = cloud->points.size();
 int k = 0;
 while (k < 5 && cloud->points.size() > 0.1 * nr_points)// 从0循环到5执行6次，并且每次cloud的点数必须要大于原始总点数的0.1倍
 {
  pcl::ModelCoefficients coefficients;
  seg.setInputCloud(cloud);       // 输入点云
  seg.segment(*inliers, coefficients);   //内点的索引
  pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_line(new pcl::PointCloud<pcl::PointXYZ>);
  pcl::PointCloud<pcl::PointXYZ>::Ptr outside(new pcl::PointCloud<pcl::PointXYZ>);
  if (inliers->indices.size() > 20) // 小于20则该直线不合格
  {
          // 将参数保存进vector中
   lineCoff.push_back(coefficients);
          // 创建点云提取对象
   pcl::ExtractIndices<pcl::PointXYZ> extract;
   extract.setInputCloud(cloud);
   extract.setIndices(inliers);
          // 设置为false，表示提取内点
   extract.setNegative(false);
   extract.filter(*cloud_line);
          // true提取外点（该直线之外的点）
   extract.setNegative(true);
   extract.filter(*outside);
         // 将cloud_f中的点云赋值给cloud
          cloud.swap(outside);
  }
  else
  {
   PCL_ERROR("Could not estimate a line model for the given dataset.\n");
   break;
  }

  std::stringstream ss;
  ss << "line_" << i + 1 << ".pcd";
  pcl::PCDWriter writer;
  writer.write<pcl::PointXYZ>(ss.str(), *cloud_line, false);

  i++;
  k++;
 }
}

 cout << "一共拟合出" << LinesCoefficients.size() << "条直线“；

←左右滑动查看完整代码→

■2.3 粗配准

同理，在点云粗配准中也是通过对应点集中随机选取3个对应点对，并求解刚体变换矩阵。然后计算对应点中剩余点对，在上一步所求的刚体变换矩阵的作用下点对的距离误差，若其中一点对的距离误差小于设定的阅值误差，则该点为样本内点，否则为样本外点，并统计前者数目。最后，达到指定选代次数。这里给出C++的点云粗配准代码及解析：

//--------------------RANSAC点云配准--------
    pcl::SampleConsensusPrerejective<PointT, PointT, pcl::FPFHSignature33> r_sac;
    r_sac.setInputSource(source);            // 源点云
    r_sac.setInputTarget(target);            // 目标点云
    r_sac.setSourceFeatures(source_fpfh);    // 源点云FPFH特征
    r_sac.setTargetFeatures(target_fpfh);   // 目标点云FPFH特征
    // 选择随机特征对应的邻居的数量,数值越大，特征匹配的随机性越大。
    r_sac.setCorrespondenceRandomness(5);
    // 所需的(输入的)inlier分数
    r_sac.setInlierFraction(0.5f);
    // 每次迭代中使用的采样点数量
    r_sac.setNumberOfSamples(3);
    r_sac.setMaxCorrespondenceDistance(1.0f);// 内点，阈值
    r_sac.setMaximumIterations(100);      // RANSAC 最大迭代次数
    pointcloud::Ptr align(new pointcloud);
    r_sac.align(*align);

    pcl::transformPointCloud(*source,*align,
         r_sac.getFinalTransformation());
    cout << "变换矩阵：\n" << r_sac.getFinalTransformation() << endl;
}

←左右滑动查看完整代码→

RANSAC的优点是能鲁棒的估计模型参数。例如，它能从包含大量局外点的数据集中估计出高精度的参数。

RANSAC的缺点是计算参数的迭代次数没有上限；如果设置迭代次数的上限，得到的结果可能不是最优的结果，甚至可能得到错误的结果。且要求设置跟问题相关的阈值。

本文仅做学术分享，如有侵权，请联系删文。

3D视觉工坊交流群

目前我们已经建立了3D视觉方向多个社群，包括2D计算机视觉、大模型、工业3D视觉、SLAM、自动驾驶、三维重建、无人机等方向，细分群包括：

2D计算机视觉：图像分类/分割、目标/检测、医学影像、GAN、OCR、2D缺陷检测、遥感测绘、超分辨率、人脸检测、行为识别、模型量化剪枝、迁移学习、人体姿态估计等

大模型：NLP、CV、ASR、生成对抗大模型、强化学习大模型、对话大模型等

工业3D视觉：相机标定、立体匹配、三维点云、结构光、机械臂抓取、缺陷检测、6D位姿估计、相位偏折术、Halcon、摄影测量、阵列相机、光度立体视觉等。

SLAM：视觉SLAM、激光SLAM、语义SLAM、滤波算法、多传感器融合、多传感器标定、动态SLAM、MOT SLAM、NeRF SLAM、机器人导航等。

自动驾驶：深度估计、Transformer、毫米波|激光雷达|视觉摄像头传感器、多传感器标定、多传感器融合、自动驾驶综合群等、3D目标检测、路径规划、轨迹预测、3D点云分割、模型部署、车道线检测、Occupancy、目标跟踪等。

三维重建：3DGS、NeRF、多视图几何、OpenMVS、MVSNet、colmap、纹理贴图等

无人机：四旋翼建模、无人机飞控等

除了这些，还有求职、硬件选型、视觉产品落地、最新论文、3D视觉最新产品、3D视觉行业新闻等交流群

添加小助理: dddvision，备注：研究方向+学校/公司+昵称（如3D点云+清华+小草莓）, 拉你入群。

▲长按扫码添加助理

3D视觉工坊知识星球

3D视觉从入门到精通知识星球、国内成立最早、6000+成员交流学习。包括：星球视频课程近20门（价值超6000）、项目对接、3D视觉学习路线总结、最新顶会论文&代码、3D视觉行业最新模组、3D视觉优质源码汇总、书籍推荐、编程基础&学习工具、实战项目&作业、求职招聘&面经&面试题等等。欢迎加入3D视觉从入门到精通知识星球，一起学习进步。

▲长按扫码加入星球

3D视觉工坊官网：www.3dcver.com

3DGS、NeRF、结构光、相位偏折术、机械臂抓取、点云实战、Open3D、缺陷检测、BEV感知、Occupancy、Transformer、模型部署、3D目标检测、深度估计、多传感器标定、规划与控制、无人机仿真、三维视觉C++、三维视觉python、dToF、相机标定、ROS2、机器人控制规划、LeGo-LAOM、多模态融合SLAM、LOAM-SLAM、室内室外SLAM、VINS-Fusion、ORB-SLAM3、MVSNet三维重建、colmap、线面结构光、硬件结构光扫描仪，无人机等。

▲长按扫码学习3D视觉精品课程

3D视觉相关硬件

图片	说明	名称
	硬件+源码+视频教程	精迅V1(科研级)）单目/双目3D结构光扫描仪
	硬件+源码+视频教程	深迅V13D线结构光三维扫描仪

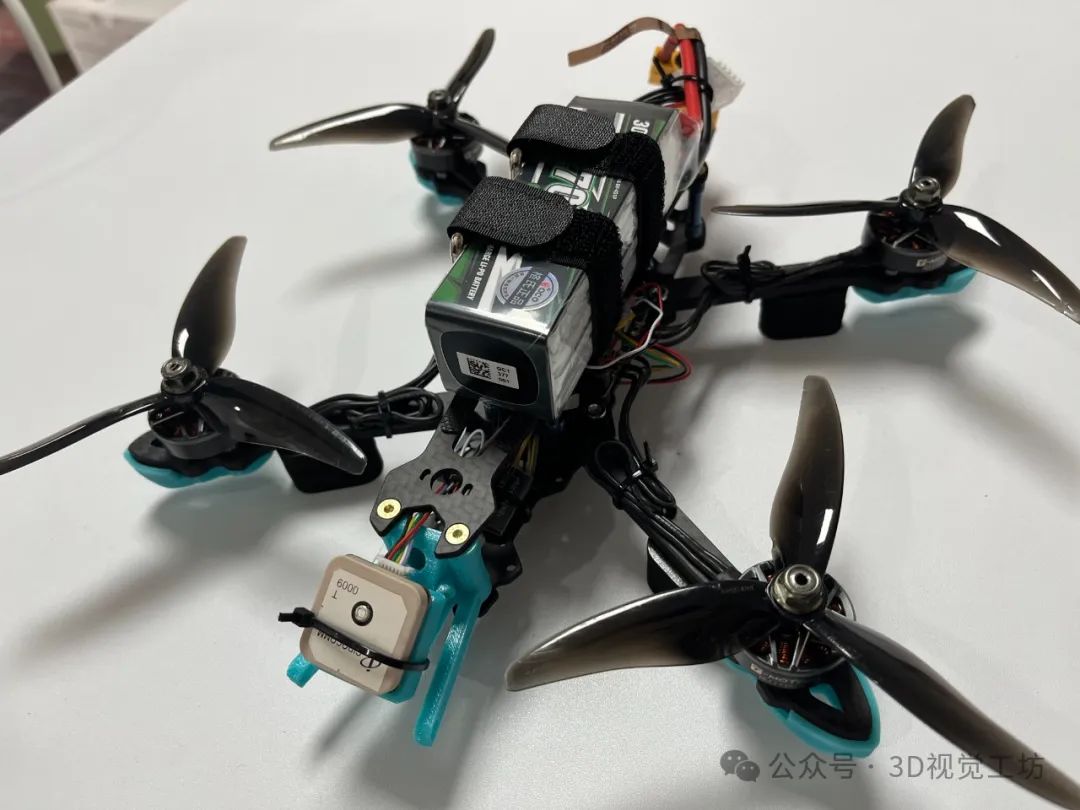

	硬件+源码+视频教程	御风250无人机(基于PX4)

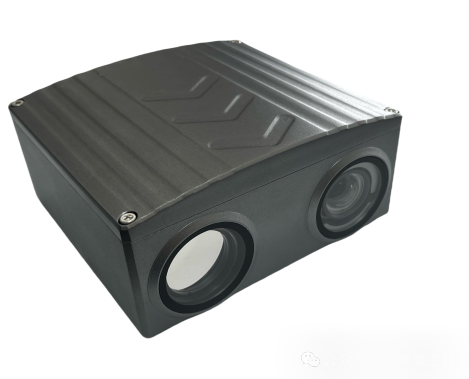

	低成本+体积小 +重量轻+抗高反	YA001高精度3D相机

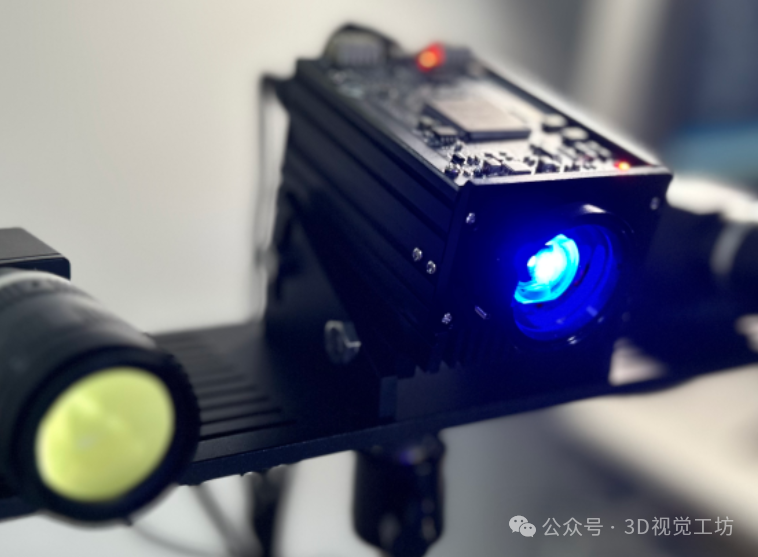

‍	抗高反+无惧黑色+半透明	KW-D \| 高精度3D结构光开源相机

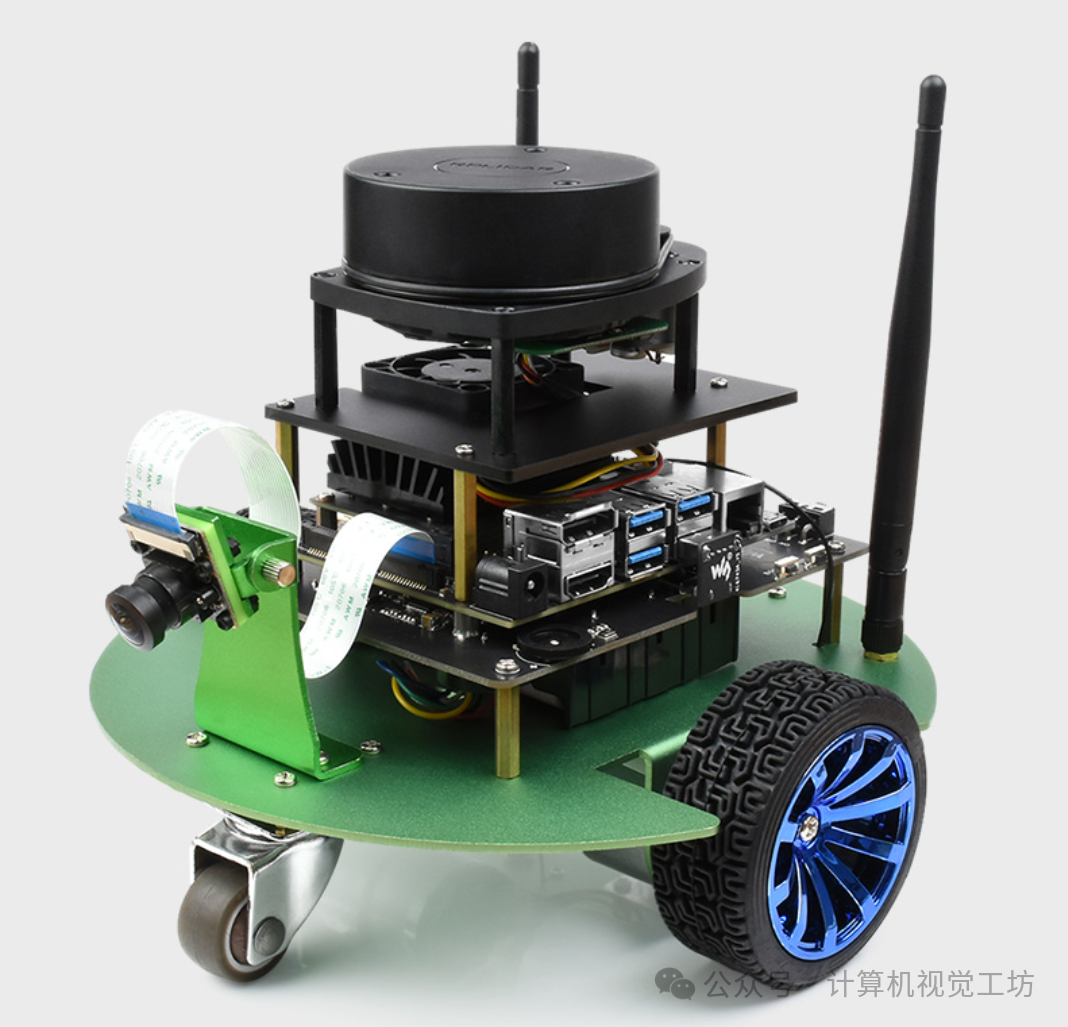

	硬件+源码‍	工坊智能ROS小车

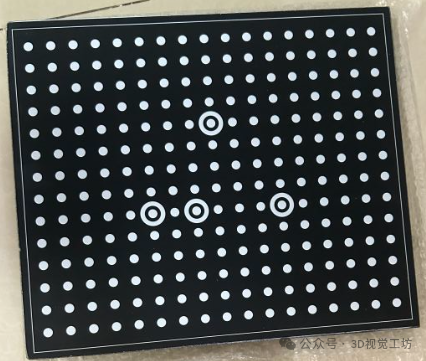

	配套标定源码	高精度标定板(玻璃or大理石)
