SOLIDWORKS MBD是大家比较熟悉的解决方案了，在2024版本MBD的功能也做了很棒的提升。

SOLIDWORKS 2024 MBD在用户使用体验上做了很大的提升。SOLIDWORKS 2024 MBD的DimXpert注释都保持在模型顶部，在任何方向的视图，你都可以选择将DimXpert保持在模型顶部，有效提高标注的可读性和清晰度。

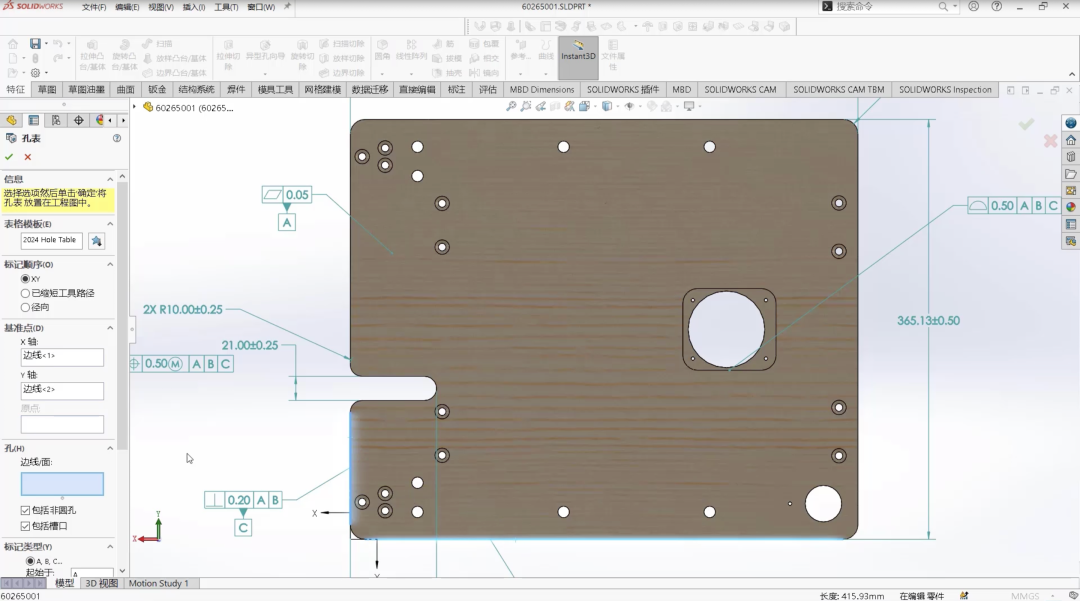

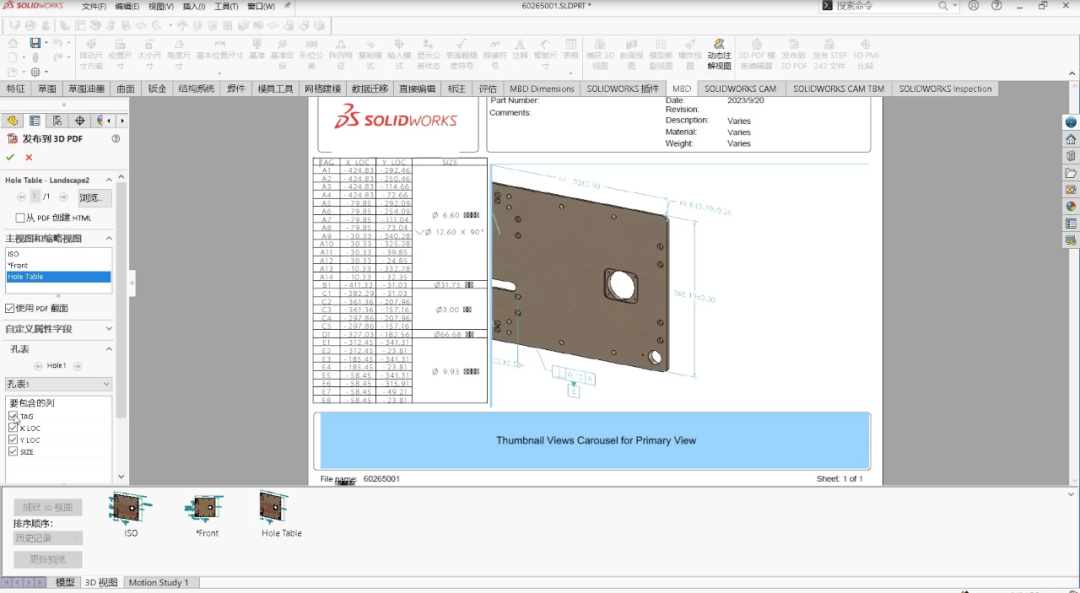

SOLIDWORKS 2024 MBD另一个令人兴奋的新功能是在3D中可插入孔表。现在你可以在3D环境中创建零件孔表，轻松实现对孔位、孔尺寸和孔类型的全面管理。更好的是，当你将零件发布为3D PDF时，孔表也可以被包含在其中。这使得共享孔表信息变得更加便捷，无论是与团队成员还是与供应商进行协作和沟通。


SOLIDWORKS 2024 MBD在STEP 242导出中包含自定义属性的功能也得到了增强。现在你可以通过STEP 242导出格式，将自定义属性包含在导出的模型中。这个改进使得自定义属性的传递更加简单和可靠，为与合作伙伴之间的数据交流提供了更大的灵活性。

SOLIDWORKS 2024 MBD不断提升的功能还包括以形位公差符号显示双制尺寸。在GTOL框架中，现在有一个新选项，让你可以更直观地显示双制尺寸。这使得对标注的理解更加准确和简洁，帮助你更好地控制和交流设计意图。

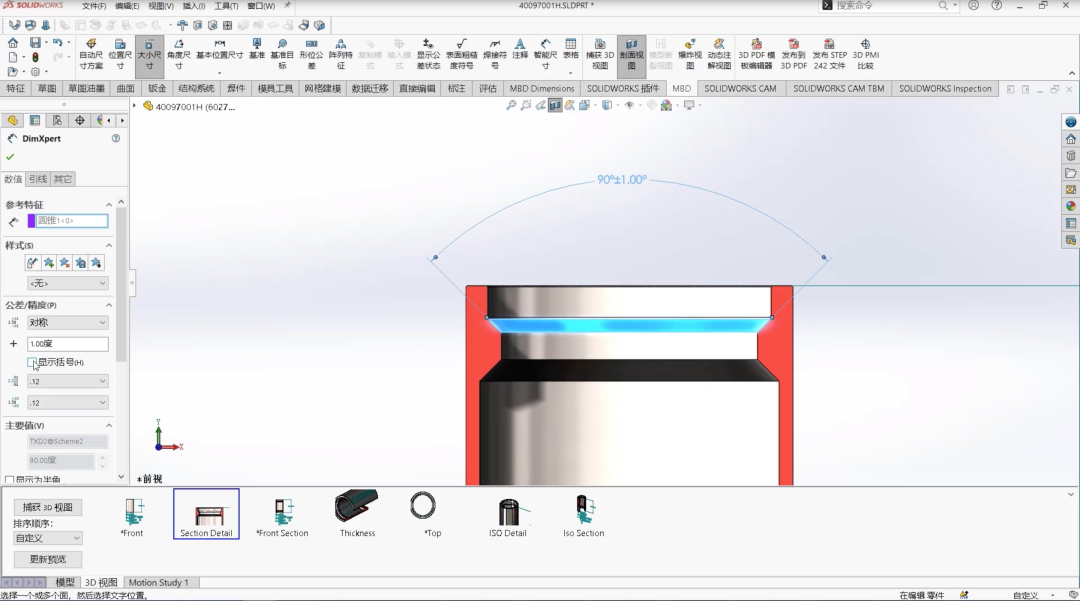

另外，SOLIDWORKS 2024 MBD还引入了新的半角尺寸功能。现在，圆锥形特征的角度尺寸可以显示为半角，让你可以更准确地标注和理解设计中圆锥形特征的角度。

此外，SOLIDWORKS 2024 MBD还实现了曲面厚度尺寸功能。你可以轻松地创建表示两个曲面之间厚度的尺寸，并更好地控制设计的几何形状和间隙。


最后，SOLIDWORKS 2024 MBD修复了悬空的尺寸问题。当DimXpert尺寸悬空时，你现在可以重新定义引用实体，确保尺寸的正确性。

我们一直致力于提供出色的设计工具和功能，这些新功能的引入将为你带来更高效、更准确的设计体验。请尽快尝试这些新功能，让我们的工具帮助你更好地实现设计和创新！
