精益化流程：实现SOLIDWORKS Electrical电气型号库的快捷搭建与持续优化

于 2024-04-19 10:39:19 发布
阅读量1k 收藏 5
点赞数 3
文章标签： solidworks solidworks电气 机电一体化
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Yuxi_tech/article/details/137956442
版权

本次我们来讲SOLIDWORKS电气软件--Electrical的型号库问题，当企业推行SOLIDWORKS Electrical软件时，往往会需要根据ERP中的电气元件建立型号库。但是企业中的数据量太多，那么势必需要花费大量的时间完成这个工作。因此本次给大家介绍SOLIDWORKS Electrical中的导入数据功能，该功能可快速导入型号数据到数据库中，显著提高工作效率。

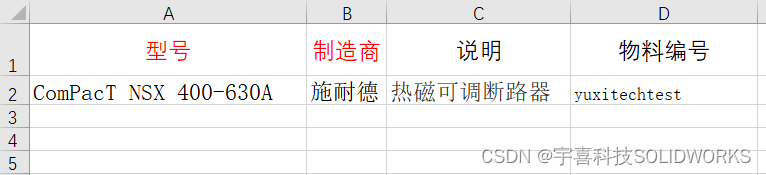

首先我们的型号清单中需要有具体的列信息，如下Excel表所示：

其中标红A、B列为必填列，此处以施耐德的ComPacT NSX 400-630A热磁可调断路器为例。

然后打开Electrical【数据库】的【设备型号管理】中【导入数据】的功能，选择从Excel文件导入，然后选择第一步中创建的Excel文件；

最低0.47元/天 解锁文章
