16交换基础

16交换基础

标签（空格分隔）： HCIA

交换机Mac表，复杂在vlan

网络分层设计

通过使用分层网络设计原则和条理化设计方法，设计人员可以创建易于管理和易于支持的网络。

01网络分层设计
出口层，核心层，汇聚层，接入层。
接入层二层，上面为三层。汇聚，安排网关。

并不是所有都需要四层结构，如家用网络的路由器既是汇聚又是核心又是出口层。多层合一

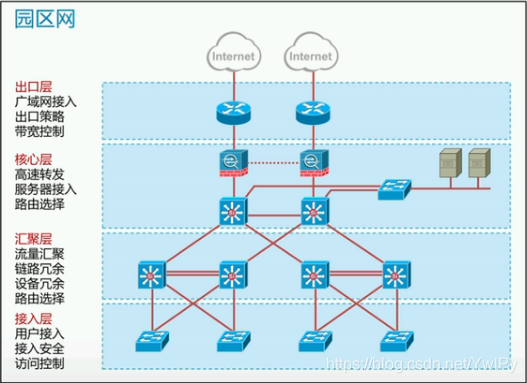

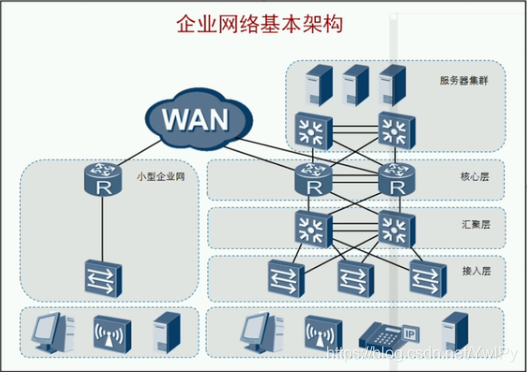

02企业网络基本架构

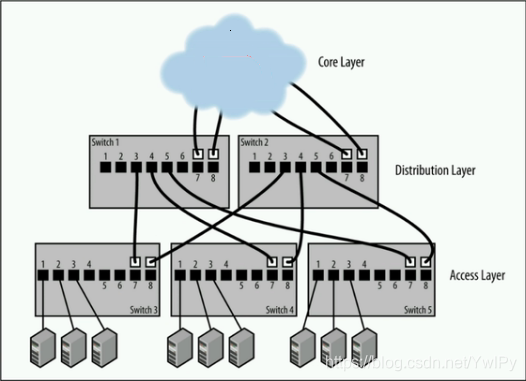

03分层结构接口图

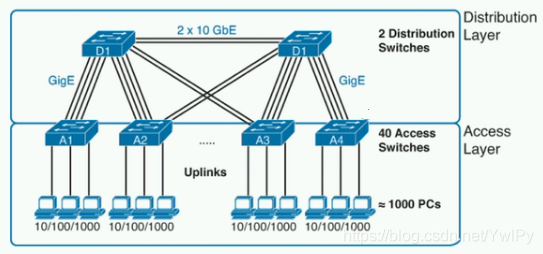

04带宽结构

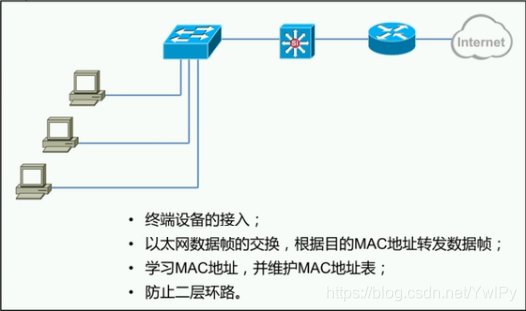

05交换机主要功能

• 终端设备的接入
• 以太网数据帧的交换，根据目的MAC地址转发数据帧
• 学习MAC地址，并维护MAC地址表
• 防止二层环路(STP)

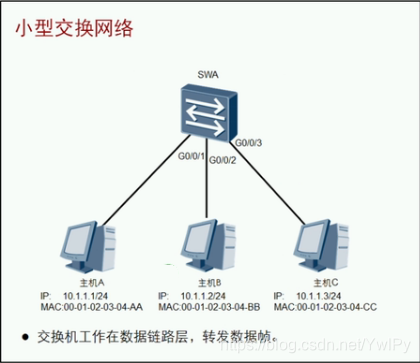

06小型交换网络
纯2层交换机终端PC机保证在同一个网段即可。只看MAC地址。

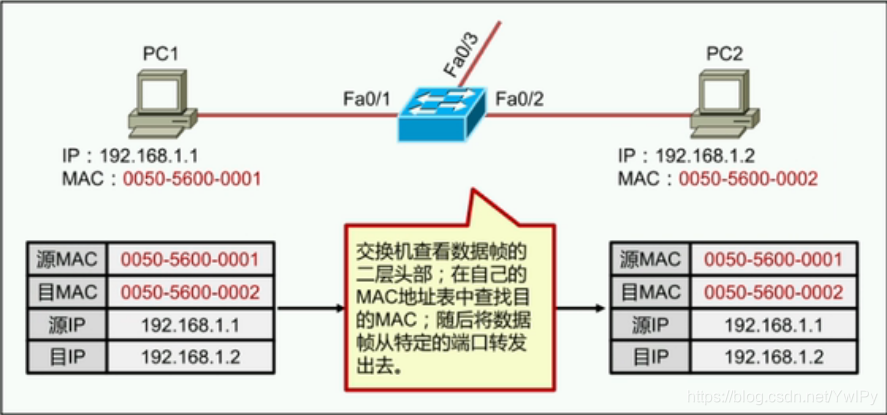

07交换机的工作原理

根据MAC地址表中的MAC地址记录，做出智能转发

dis mac-address

1.学习mac 2.转发mac

原理	说明
学习Learn	当一个接口收到帧时，把帧内的源MAC与该接口进行绑定，存入MAC地址表
泛洪Flood	当从一个接口收到广播帧、组播帧、未知单播帧(目标MAC不存在与MAC地址表中)，把该帧从所有其他接口转发出去，除了接收口
转发Forward	当从一个接口收到已知单播帧，立即从相应的接口转发出去
更新Update	默认每条记录保存300秒 交换机重启会清空所有接口学习到的记录 接口关闭后会情况该接口学习到的记录 一个源MAC出现在另外个接口上，会删除老记录，添加新的记录
PS	对于一台交换机来说： 1.一个MAC只能关联在一个接口上 2.一个接口可以学习到多个MAC

dis mac-address aging-time #老化时间

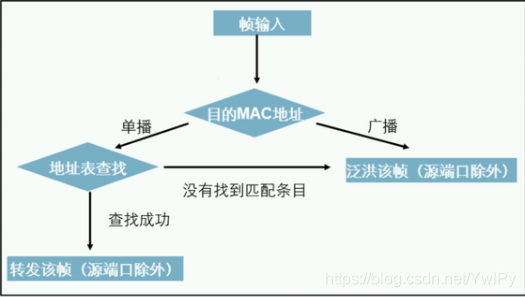

08帧输入转发过程

交换机初始状态：初始状态下，交换机MAC地址表为空
学习MAC地址：交换机将收到的数据帧的源MAC地址和对应接口记录到MAC地址表中
转发数据帧：当数据帧的目的MAC地址不在MAC表中，或者目的MAC地址为广播地址时，交换机会泛洪该帧
目标主机回复：交换机根据MAC地址表将目标主机的回复信息单播转发给源主机

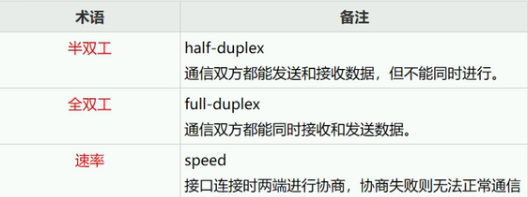

以太网接口工作模式

09以太网接口工作模式

工作模式和速率 与设备之间 自动适配(协商)。强制不适配的速率和模式，会出问题。

关闭自动协商

[g0/0/0]undo negotiation auto
[g0/0/0]speed 100
[g0/0/0]duplex full
dis int g0/0/0 # 验证配置
speed ： 100
duplex ： full

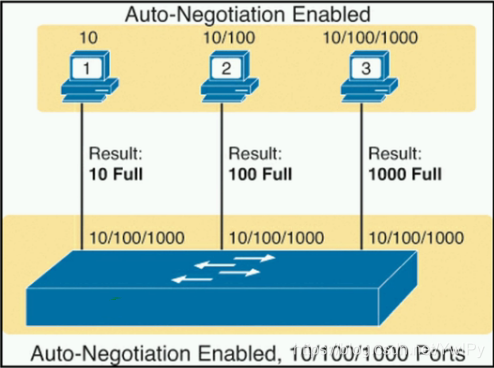

10自动适配speed

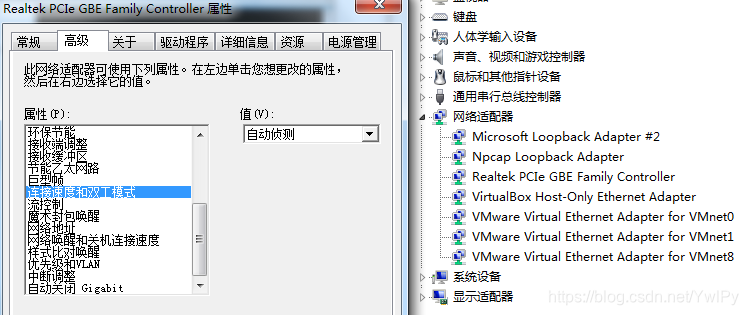

11windows下查看双工模式

介绍

随着企业网络的发展，越来越多的用户需要接入到网络，交换机提供的大量的接入端口能够很好地满足这种需求。同时，交换机也彻底解决了困扰早期以太网的冲突问题，极大地提升了以太网的性能，同时也挺高了安全性。

交换机工作在数据链路层，对数据帧进行操作。在收到数据帧后，交换机会根据数据帧的头部信息对数据帧进行转发。
