利用CFGLOCK.efi解锁MSR 0xE2

当我们利用OpenCore引导器安装macOS的时候，如果卡在了EndRandomSeed或者#LOG:EXITBS:START，那么大概率就是BIOS未禁用CFG LOCK锁导致的错误。

什么是CFG LOCK

CFG-Lock是BIOS中的一项设置，允许写入特定的寄存器（在本例中为MSR 0xE2）。默认情况下，大多数主板会锁定此变量，其中许多厂商甚至将选项直接隐藏在GUI中。而且，我们关心它的原因是macOS实际上要写入此变量，而不仅仅是macOS的一部分。包括内核和AppleIntelPowerManagement。它定义了CPU的电源状态（C-States），这就是为什么它对于macOS必不可少的原因。如果没有写入MSR 0xE2的能力，则将丢失所有或大部分CPU电源管理，并且系统无法启动。

在Clover中使用了2个补丁：KernelPM（针于AppleIntelPowerManagement.kext）和KernelXCPM（针于内核）。

在OpenCore中，使用了其他名称：AppleCpuPmCfgLock（针对AppleIntelPowerManagement.kext）和AppleXcpmCfgLock（针对内核）。这些修补程序解决了该问题，但是注册表仍然是只读的。为了确保本机CPU电源管理，CFG锁定位必须设置为0x0。

为此，必须修改固件以支持写入MSR 0xE2。与Clover和OpenCore修补程序相比，此方法更为可取，它可产生更大的系统稳定性，并且CPU电源管理与真实Mac更加相似。对于大多数不具备较高知识水平，需要专门工具甚至经过修改的grub的用户而言，通常为该任务建议的方法过于复杂。

CFGLock.efi的正确插入姿势

有一个名为CFGLock.efi的工具。这是一个EFI应用程序，它必须被安装在EFI/OC/TOOLS目录下，同时它应该与OC软件包中包括的另一个工具VerifyEsrE2.efi一起使用，该工具报告CFG Lock的当前状态（锁定(locked)/解锁(unlocked)）。

运行CFGLock.efi时，它会显示信息（找到CFG变量，它所在的varstore，当前读数并请求用户干预以将其从0x1更改为0x0，反之亦然）。然后，您必须重新启动。使用VerifyMsrE2.efi，我们可以检查更改是否成功。

可以通过直接在OC菜单中选择它们来运行这两个EFI应用程序，但是也可以通过安装OpenShell.efi工具来运行此Shell并从那里运行它们。OC和其他地方提供了有关处理OpenShell.efi的信息。更多的

1. 获取CFGLOCK.efi
2. 将CFGLock.efi复制到EFI/OC/TOOLS目录下
3. 在配置文件config.plist中引入CFGLock.efi和VerifyEsrE2.efi

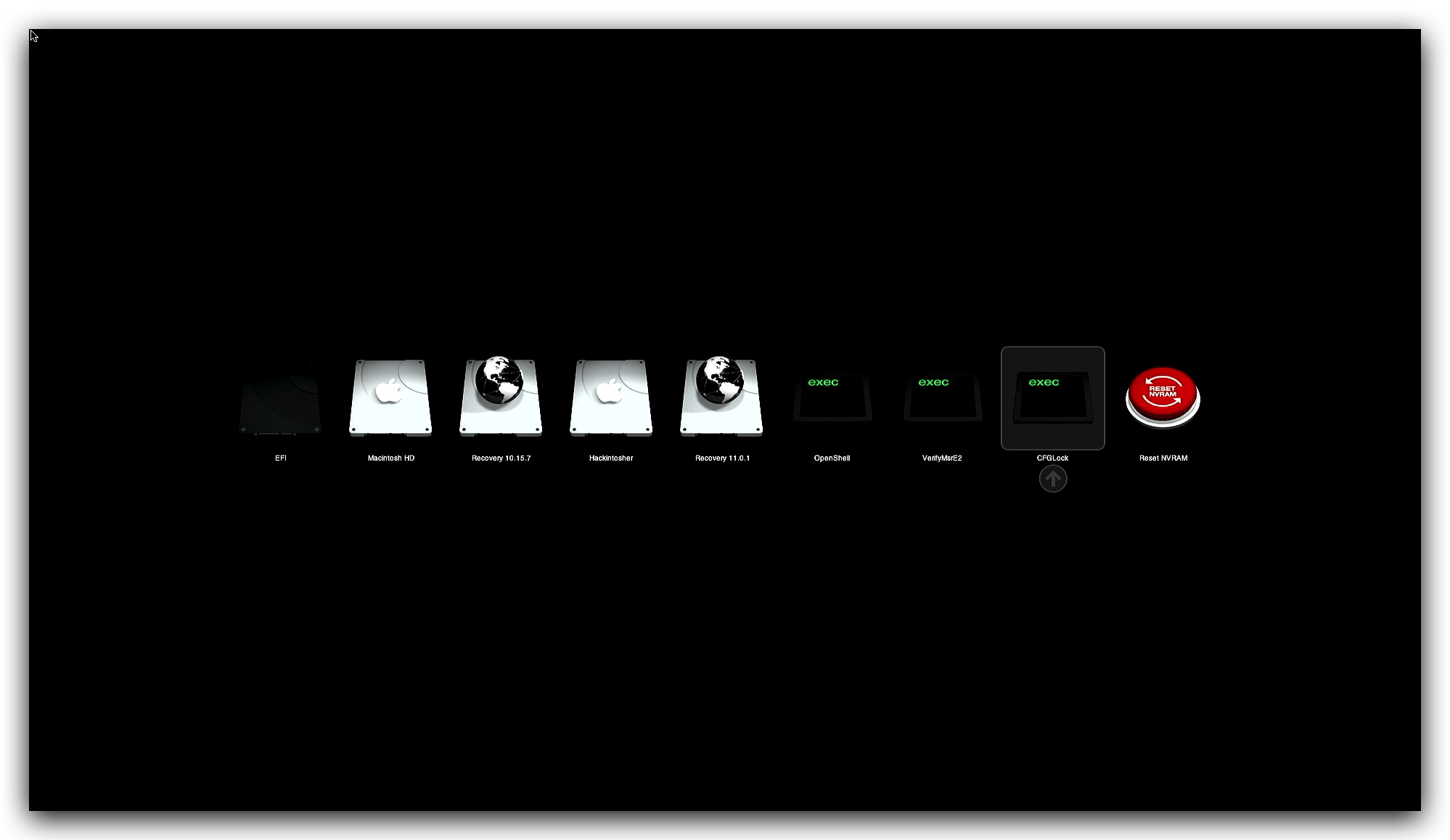

4. 重启，在OpenCore引导界面按空格键选择CFGLock，回车

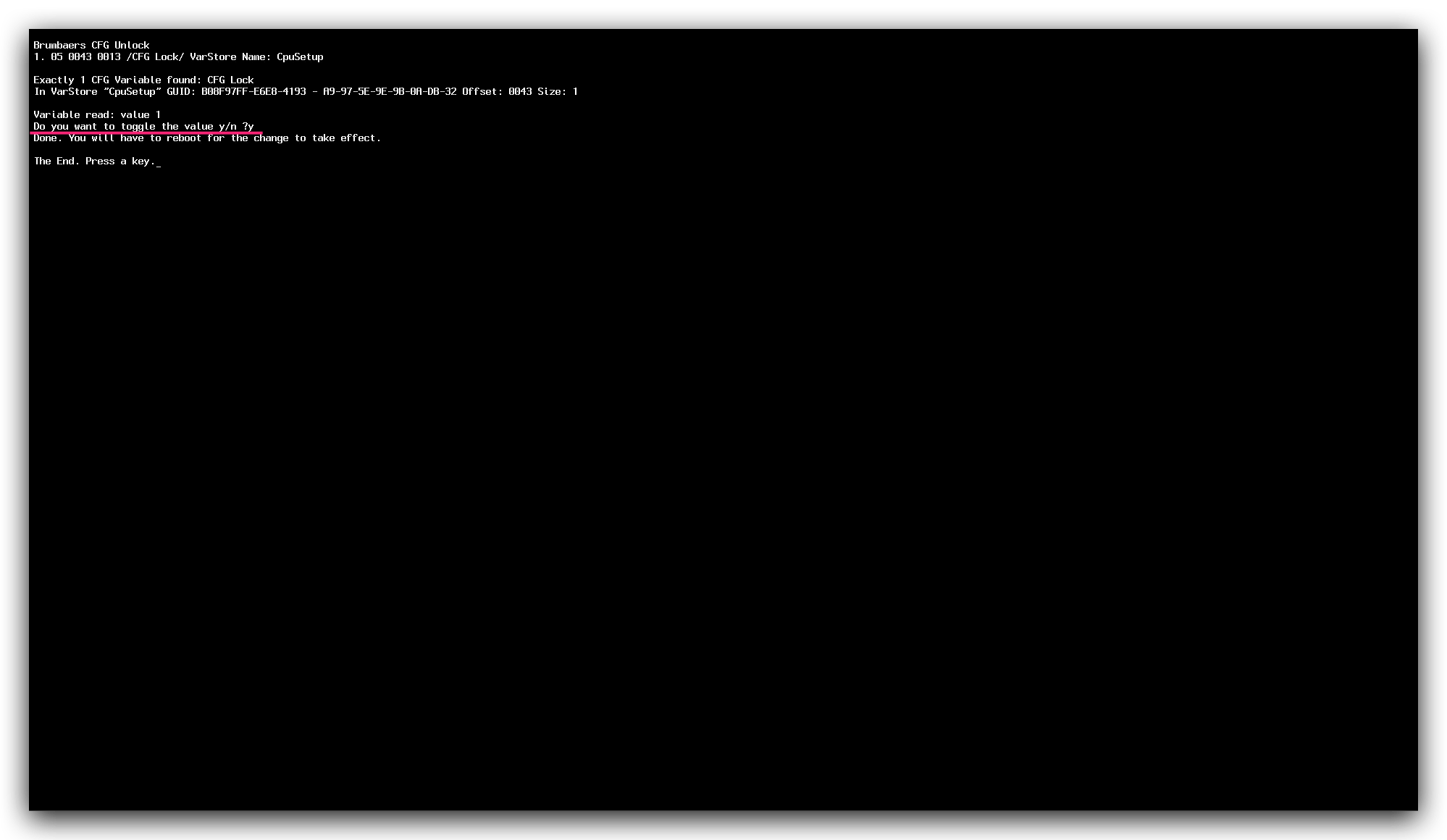

5. OpenCore会自动载入CFGLock.efi并执行，它会自动找到CFG Lock的参数，本例中为：Offset: 0043，值为1，输入y回车，它会将值修改为0

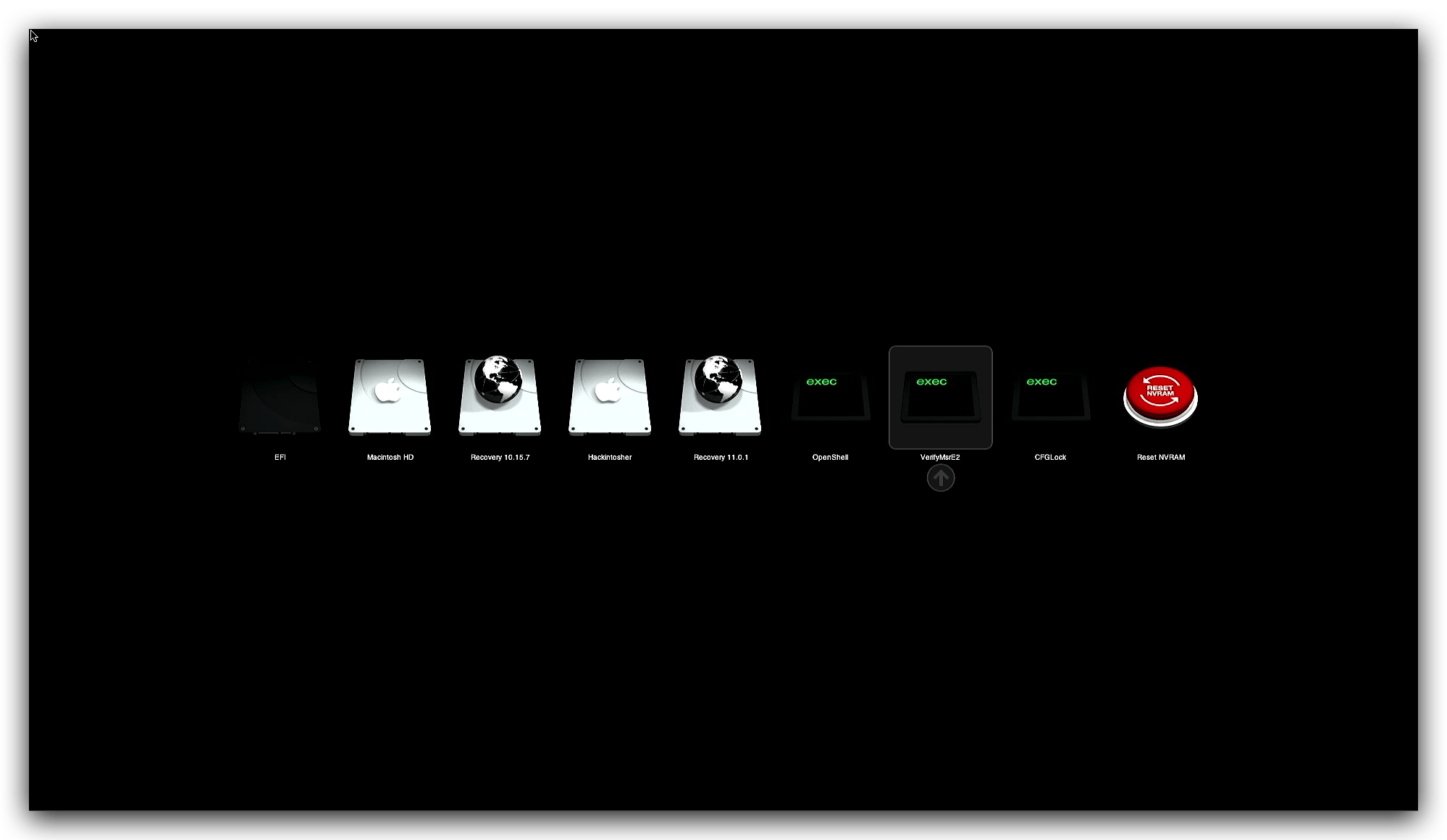

6. 重启后，选择VerifyMsrE2，查看CFG LOCK的状态

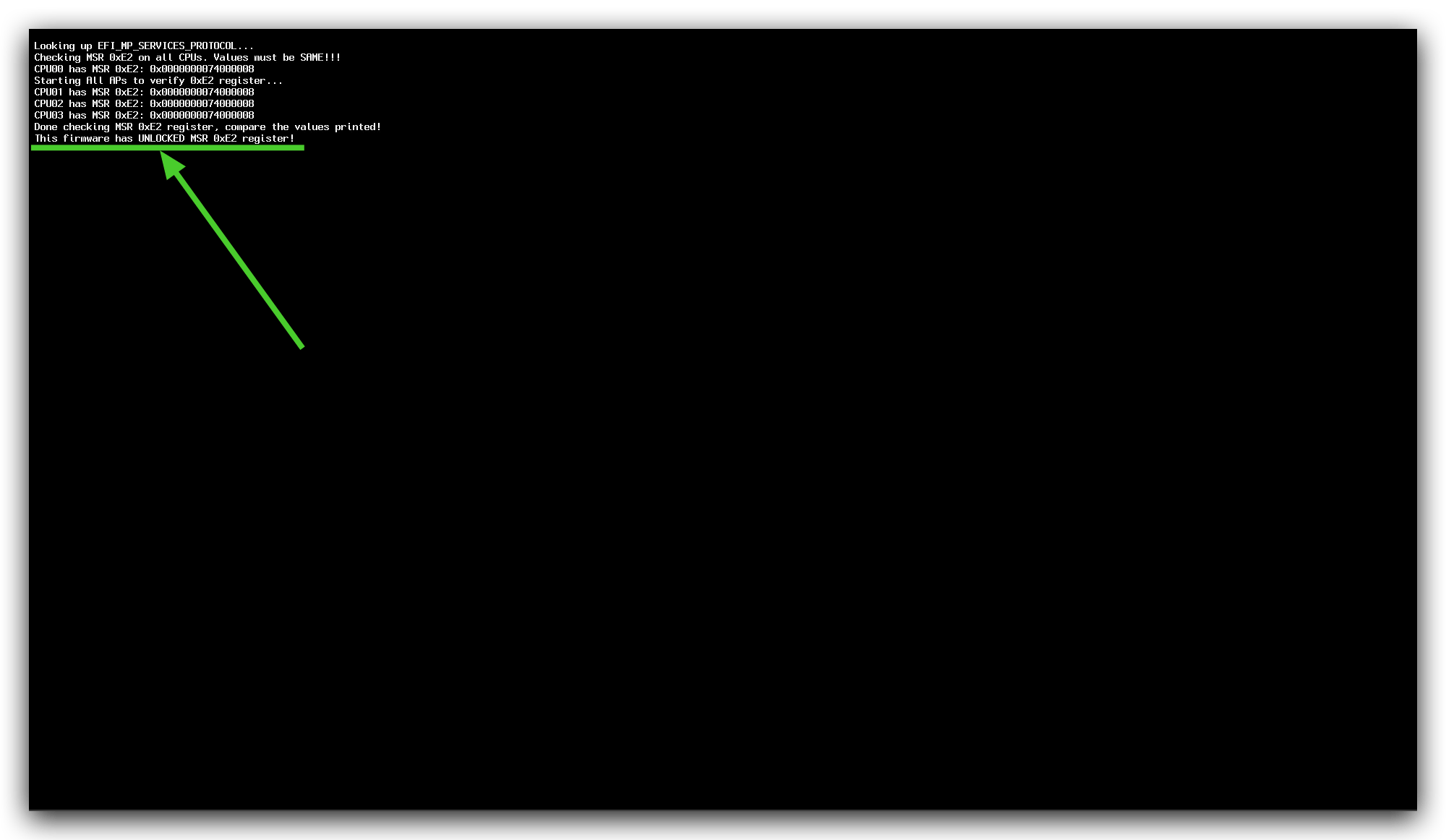

7. 最后一行显示This firmware has UNLOCKED MSR 0xE2 register!，即为解锁状态

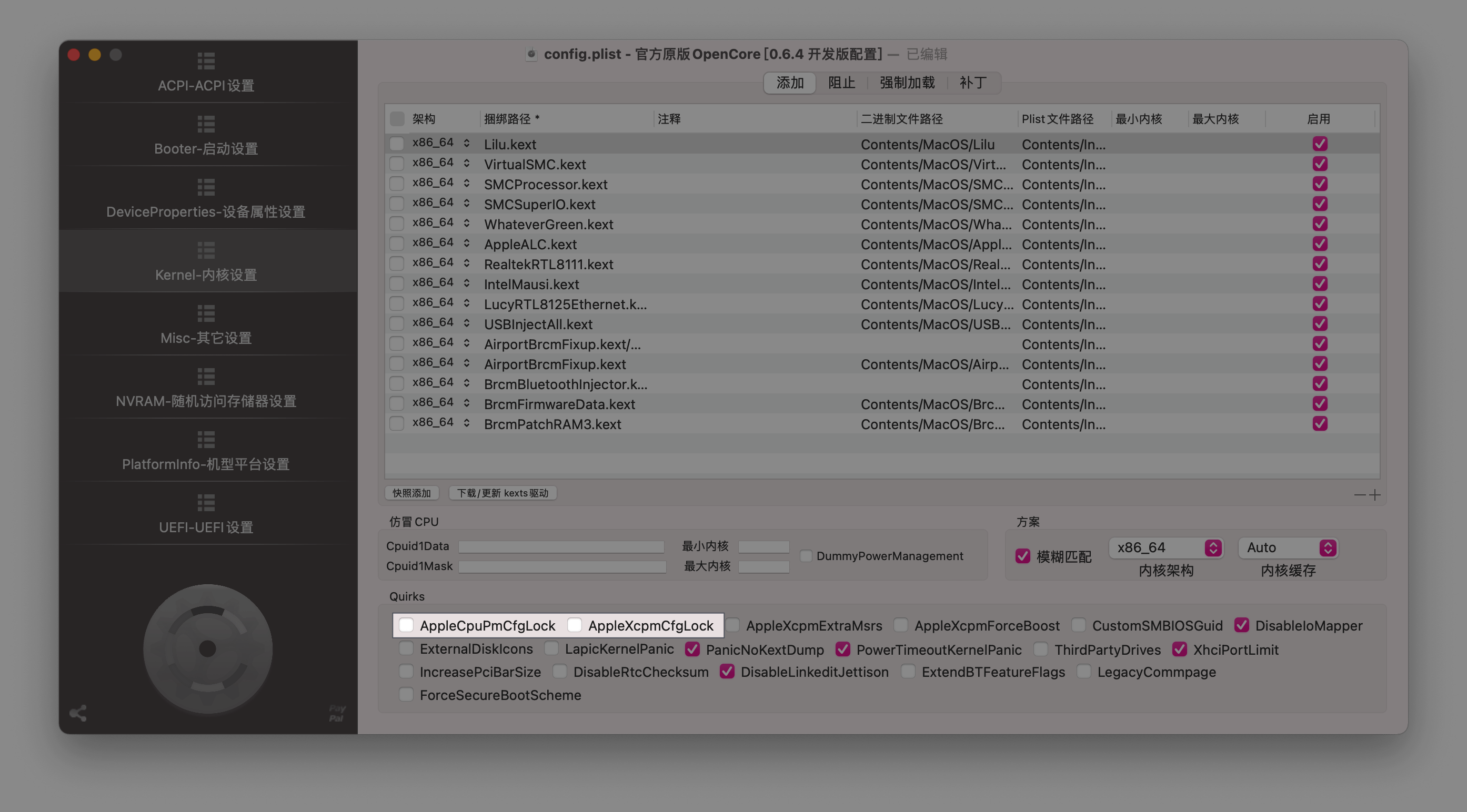

8. 请于配置文件config.plist中取消勾选AppleCpuCfgLock和AppleXcpmCfgLock



9. 收工

注意事项

在执行过Reset NVRAM动作后可能需要重新执行上述操作，或通过VerifyMsrE2，查看CFG LOCK的状态
