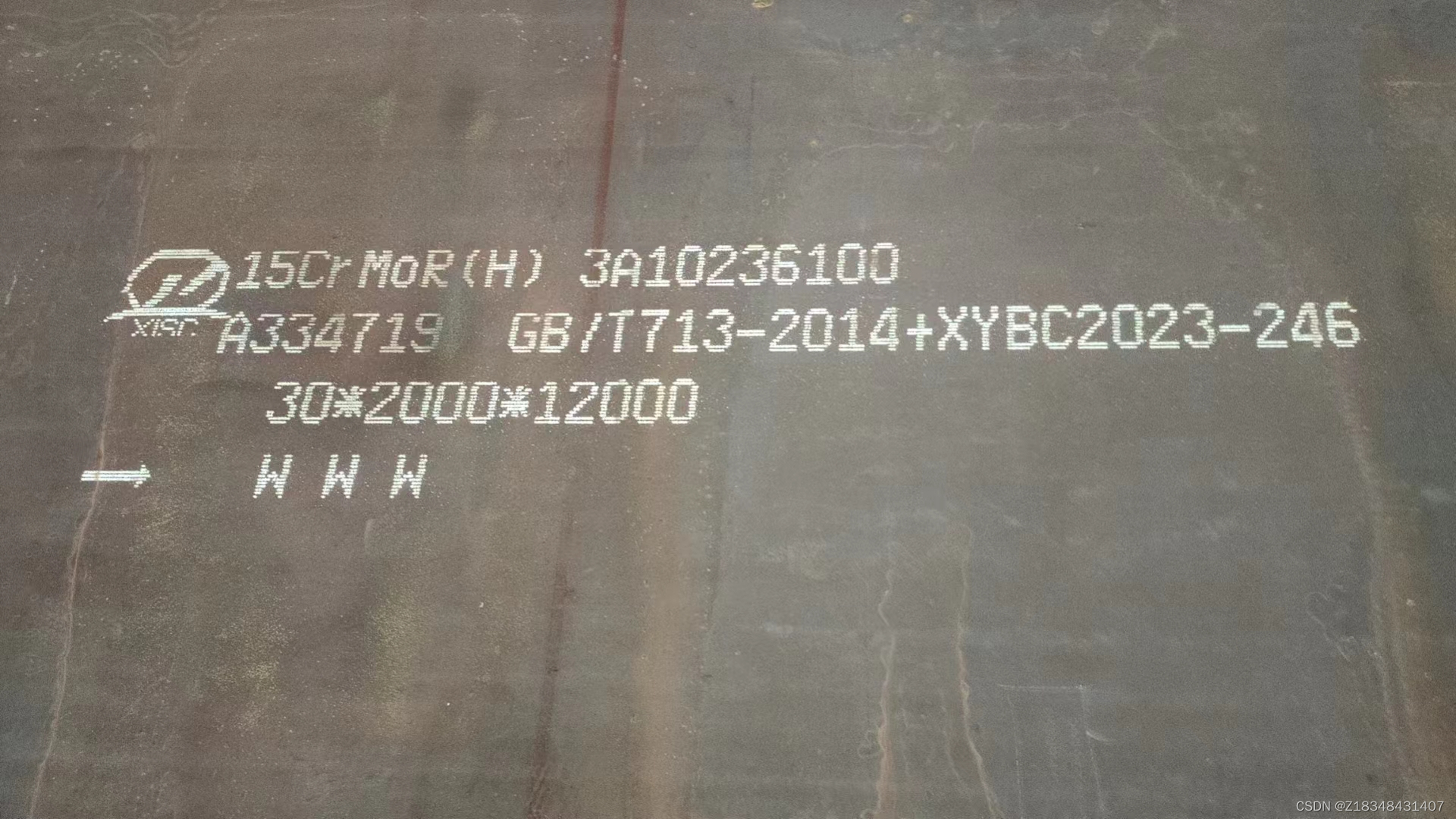

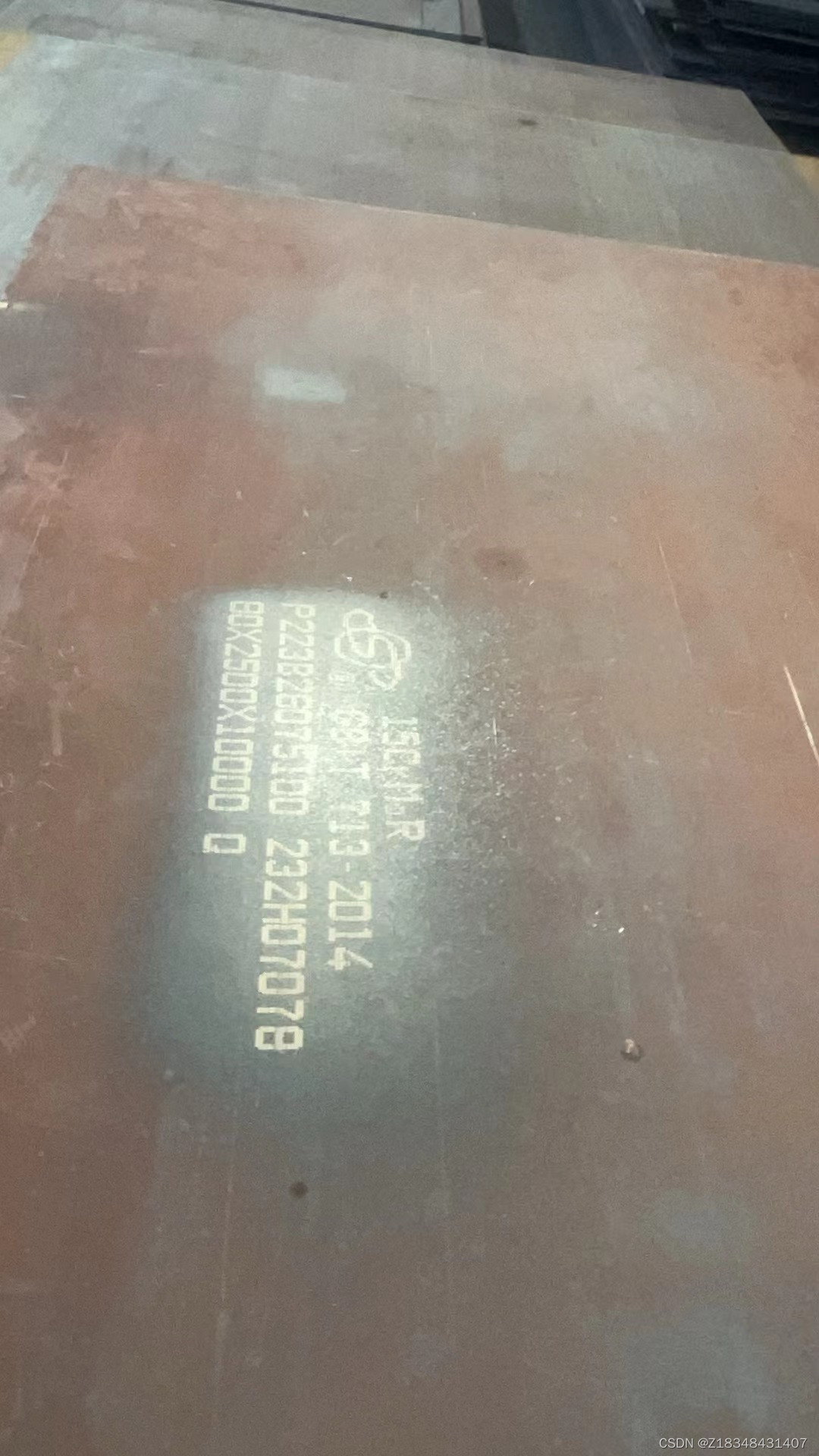

一、14Cr1MoR和15CrMoR牌号表示含义、有何不同:
“14”是碳含量成分0.14%
“Cr”是成分含有一定化学元素-铬
“1Mo”是成分含有一定化学元素-钼、
“R”是容器板容的第一个字母
“15”是碳含量成分0.15%
“Cr”是成分含有一定化学元素-铬
“Mo”是成分含有一定化学元素-钼
“R”是容器板容的第一个字母
钼钢、铬﹣钼钢的牌号,用平均含碳量和合金元素字母,压力容器"容"字的汉语拼音首位字母表示。
二、14Cr1MoR和15CrMoR容器钢板的化学成分、有何不同:
GB/T 713.2-2023 15CrMoR 化学成分(质量分数) /% | |||||||||
牌号 | C | Si | Mn | Cu | Ni | Cr | Mo | P | S |
14Cr1MoR | ≤0.17 | 0.50 ~ 0.80 | 0.40~ 0.65 | ≤ 0.30 | ≤ 0.30 | 1.15~ 1.50 | 0.45~ 0.65 | ≤ 0.020 | ≤ 0.010 |
GB/T 713.2-2023 15CrMoR 化学成分(质量分数) /% | |||||||||
牌号 | C | Si | Mn | Cu | Ni | Cr | Mo | P | S |
15CrMoR | 0.08 ~ 0.18 | 0.15 ~ 0.40 | 0.40~ 0.70 | ≤ 0.30 | ≤ 0.30 | 0.80~ 1.20 | 0.45~ 0.60 | ≤ 0.025 | ≤ 0.010 |
三、14Cr1MoR和15CrMoR国外牌号对照表有何不同:
14Cr1MoR与国外牌号对照表 | |||
GB/T 713.2-2023 | ISO9328:2018 | EN10028:2017 | ASME Ⅱ -A-2021 |
14Cr1MoR | 13CrMoSi5-5 | 13CrMoSi5-5 | SA387Gr.11 |
15CrMoR | 13CrMo4-5 | 13CrMo4-5 | SA387Gr.12 |
四、14Cr1MoR和15CrMoR交货状态有何不同:
14Cr1MoR钢板的回火温度不低于650℃与15CrMoR交货状态回火温度不低于650℃一样
五、14Cr1MoR和15CrMoR制造方式有何不同:
14Cr1MoR和15CrMoR钢都由氧气转炉或电炉冶炼,并采用炉外精炼工艺,经供需双方协商,并在合同中注明,也可采用其他冶炼方法。连铸坯、钢锭的压缩比不小于3;电渣重熔坯的压缩比不小于2。除非另有规定,钢板应是单轧钢板或连轧钢板,对于热处理交货的连轧钢板应在钢带热轧态开平后进行热处理,按照单张钢板进行交货。除非经需方同意,连轧钢板不应包含拼接焊缝。
六、14Cr1MoR和15CrMoR力学和工艺性能有何不同:
牌号 | 交货状态 | 钢板厚度/mm | 抗拉强度/Mpa | 下屈服强度/Mpa | 断后伸长率/% | 温度/℃ | 冲击吸收能量/J |
14Cr1MoR | 正火+回火 | 6~100 | 510~670 | 310 | 19 | 20 | 47 |
>100~200 | 520~600 | 300 |
牌号 | 交货状态 | 钢板厚度/mm | 抗拉强度/Mpa | 下屈服强度/Mpa | 断后伸长率/% | 温度/℃ | 冲击吸收能量/J |
15CrMoR | 正火+回火 | 6~60 | 450~590 | 295 | 19 | 20 | 47 |
>60~100 | 275 | ||||||
>100~200 | 440~580 | 255 |
