1. 引言：滤光片的历史与发展

滤光片作为光学领域的基石元件，其历史可追溯至19世纪中叶。早期的滤光片依赖天然材料的吸收特性（如彩色玻璃），用于摄影和基础光谱实验。20世纪初，随着量子力学和薄膜干涉理论的突破，干涉滤光片诞生，标志着滤光片技术进入精密化时代。

• 里程碑事件：

  • 1930年代：多层介质膜技术（德国科学家Alexander Smakula）首次实现窄带干涉滤光片。

  • 1960年代：激光技术的兴起推动高精度滤光片需求，溅射镀膜技术成熟。

  • 21世纪：纳米光子学与超材料技术突破，实现可调谐、超薄滤光片设计。

2. 光的本质与滤光片的作用

光是一种电磁波，其波长范围从紫外（10 nm）到红外（1 mm）。滤光片的核心任务是对光进行频谱裁剪，通过选择性透射、反射或吸收，实现以下功能：

• 光谱纯化：提取特定波段（如激光波长）。

• 噪声抑制：阻挡杂散光（如荧光显微镜中的激发光）。

• 能量调控：调节光的强度分布（如摄影中的中性密度滤光片）。

3. 滤光片的核心物理原理

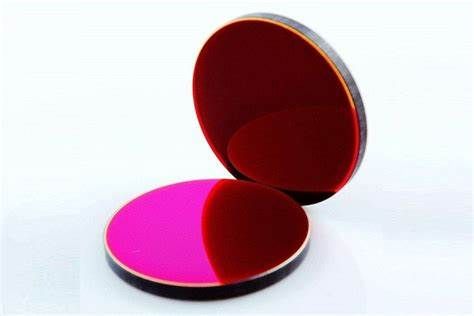

3.1 吸收型滤光片

物理机制：材料内部的电子跃迁或分子振动吸收特定光子能量。

• 能带理论：半导体材料（如硅）的带隙决定其吸收截止波长（例如，硅的带隙1.1 eV对应红外吸收）。

• 染料分子吸收：有机染料（如酞菁）的π-π*跃迁吸收可见光，透射互补色光。

• 局限性：吸收导致热效应，且难以实现窄带滤波（典型带宽>50 nm）。

示例：

• RG830玻璃滤光片：吸收波长<830 nm的光，透射红外光，用于夜视设备。

• ND滤镜：通过均匀吸收降低光强，不改变光谱成分（如ND8降低3档曝光）。

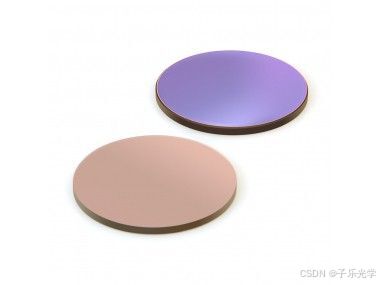

3.2 干涉型滤光片

物理机制：利用光的干涉效应（相长干涉与相消干涉）实现波长选择。

3.2.1 多层薄膜干涉

• 基本结构：交替沉积高折射率（如TiO₂, n≈2.4）和低折射率（如SiO₂, n≈1.45）介质膜。

• 设计原理：

  • 每层光学厚度为λ/4（λ为目标波长），通过菲涅尔方程计算反射与透射系数。

  • 法布里-珀罗干涉仪模型：两高反射层夹一腔层，透射峰波长由腔层厚度决定。

• 数学描述：
  透射率公式：

  T=11+(2Fπ)2sin⁡2(2πndcos⁡θλ)T=1+(π2F)2sin2(λ2πndcosθ)1

  其中，F为精细度系数，与膜层反射率相关。

3.2.2 典型类型

• 带通滤光片：

  • 结构：法布里-珀罗腔（如HLHLHLH，H=TiO₂, L=SiO₂）。

  • 性能：带宽可窄至0.1 nm（用于激光线滤波），透过率>90%。

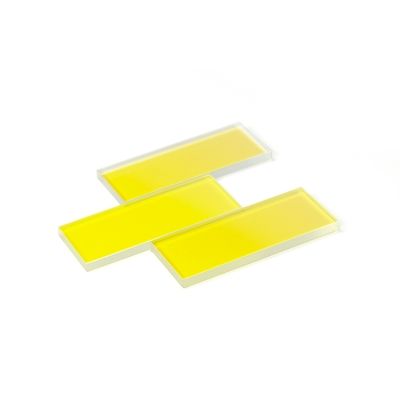

• 二向色滤光片：

  • 反射特定波段（如绿色），透射其他波段，常用于分光系统。

优势：

• 高波长选择性、低热损耗、可定制复杂光谱响应。

3.3 其他作用机制

• 衍射型滤光片：利用光栅的衍射效应分光，但效率较低。

• 等离子体滤光片：基于金属纳米结构的表面等离子体共振（SPR），实现可调谐滤波（如金纳米颗粒阵列）。

• 光子晶体滤光片：周期性介电结构产生光子带隙，阻隔特定波段（如硅基光子晶体红外滤光片）。

4. 滤光片的分类与特性

4.1 按光谱特性分类

类型透射范围典型应用带通滤光片窄波段（如532±2 nm）激光清洁、拉曼光谱长通滤光片λ > 截止波长荧光显微镜（分离发射光）短通滤光片λ < 截止波长紫外激发光阻挡陷波滤光片阻隔窄波段激光防护、天文观测中性密度滤光片全波段均匀衰减摄影曝光控制

4.2 按材料与结构分类

• 玻璃基滤光片：低成本，耐高温（如Schott玻璃）。

• 柔性聚合物滤光片：可弯曲，用于可穿戴设备。

• 液晶可调滤光片（LCTF）：通过电场调节液晶双折射率，实现波长动态选择。

4.3 按应用场景分类

• 生物医学：

  • 荧光滤光片组：激发片（Ex）、发射片（Em）、二向色镜（DM）组合，用于共聚焦显微镜。

  • 流式细胞术滤光片：多波段同步检测细胞标记物。

• 光通信：

  • 密集波分复用（DWDM）滤光片：通道间隔0.8 nm（C波段），支持100 Gbps传输。

• 消费电子：

  • 智能手机RGB滤光片：拜耳阵列实现色彩传感。

5. 滤光片的设计与制造工艺

5.1 薄膜设计与优化算法

• 经典设计方法：

  • 递推法（Needle法）：逐层优化膜厚。

  • 遗传算法：全局搜索最优膜系结构。

• 软件工具：Essential Macleod、TFCalc、CODE V。

5.2 材料选择与镀膜技术

• 物理气相沉积（PVD）：

  • 磁控溅射：高精度控制膜厚（误差<1 nm）。

  • 电子束蒸发：适用于高熔点材料（如Ta₂O₅）。

• 化学气相沉积（CVD）：用于大面积均匀镀膜。

5.3 纳米结构滤光片与超材料

• 超表面滤光片：亚波长结构阵列（如硅纳米柱）实现相位调控，支持偏振敏感滤波。

• 石墨烯滤光片：通过电场调节费米能级，动态控制红外透射率。

6. 滤光片的性能参数与测试方法

• 光谱性能测试：

  • 分光光度计：测量透射率曲线（波长范围190-2500 nm）。

  • 激光损伤阈值测试：评估高功率耐受性（单位：J/cm²）。

• 环境可靠性测试：高温高湿（85℃/85% RH）、盐雾试验。

7. 滤光片的核心应用领域

• 高端制造：

  • 光刻机：极紫外（EUV）滤光片提升芯片制程精度。

• 环境监测：

  • 多光谱卫星载荷：检测大气污染物（如O₃、CO₂）。

• 量子技术：

  • 量子点滤光片：用于单光子源频谱纯化。

8. 滤光片技术的挑战与前沿进展

• 挑战：

  • 宽角度入射下的性能退化（如广角镜头滤光片色偏）。

  • 紫外/深紫外滤光片的材料稀缺性（如氟化物薄膜易潮解）。

• 前沿方向：

  • 可重构滤光片：基于MEMS或液晶的主动调谐技术。

  • 超构表面滤光片：超薄（<1 μm）、高效率（>95%）、多功能集成。

9. 总结与未来展望

滤光片作为光学系统的“频谱守门人”，其技术发展始终与人类对光的掌控能力同步。未来，随着人工智能辅助设计、新型纳米材料及量子光学的发展，滤光片将向智能化、多功能化、超集成化方向突破，在6G通信、量子计算、脑科学成像等领域发挥更核心的作用。
