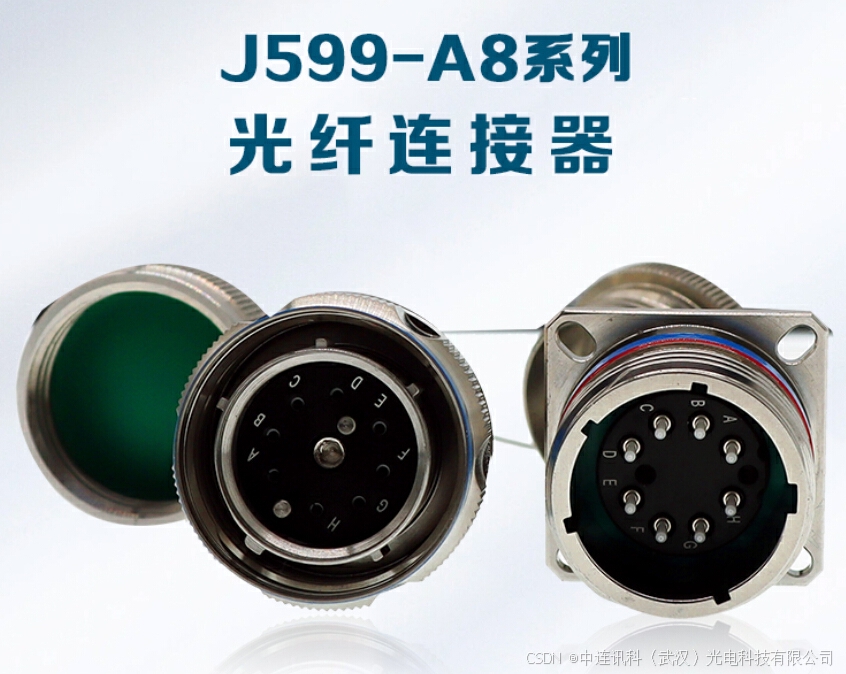

J599/A8 光缆连接器/组件

        J599/A8系列光纤连接器采用三头螺纹快速连接，同时采用五键定位，有盲插和防错插及抗振功能，连接器采用不锈钢316L材质、接触件密度高、抗电磁屏蔽功能，光纤组件可拆卸，方便现场安装，连接器损耗小、可靠性高；具有防水、防尘、耐腐蚀等特点。

产品特性

1. 产品符合GJB599A(MIL-DTL-38999)Ⅲ系列接口规范，性能符合ARINC801规范；
2. 产品连接光链路损耗小，可靠性高，具有防水、防尘、耐腐蚀性能；
3. 外壳体采用不同材料可满足多种恶劣环境要求以及电磁屏蔽要求；
4. 产品采用5键定位，防盲插和错插，同时具有优秀的抗振动性能；
5. 采用三头螺纹快速连接、并具有防松脱结构；
6. 具有单芯、2芯、4芯、6芯、8芯、12芯等多种规格可供选择

应用领域

1. 有源或无源设备终端；
2. 海洋、船舰通信系统和设备；
3. 航空、航天以及其他光、电系统和设备；
4. 其他军工、兵器系统和设备领域。

产品参数

类别	指标要求
插入损耗	≦0.60dB
互异性	≦0.2dB
工作温度	-55℃~85℃
振动 Vibration	频率10Hz~2000Hz，功率皮密度0.4G2/Hz，加速度均方根值23.1；
冲击	加速度峰值2960m/s2，持续时间3ms，速度变化率5.61m/s；
机械寿命	1000 次
抗拉力	≧68N(ø2mm光缆 ），≧800N（Ф5.0mm以上多芯光缆）

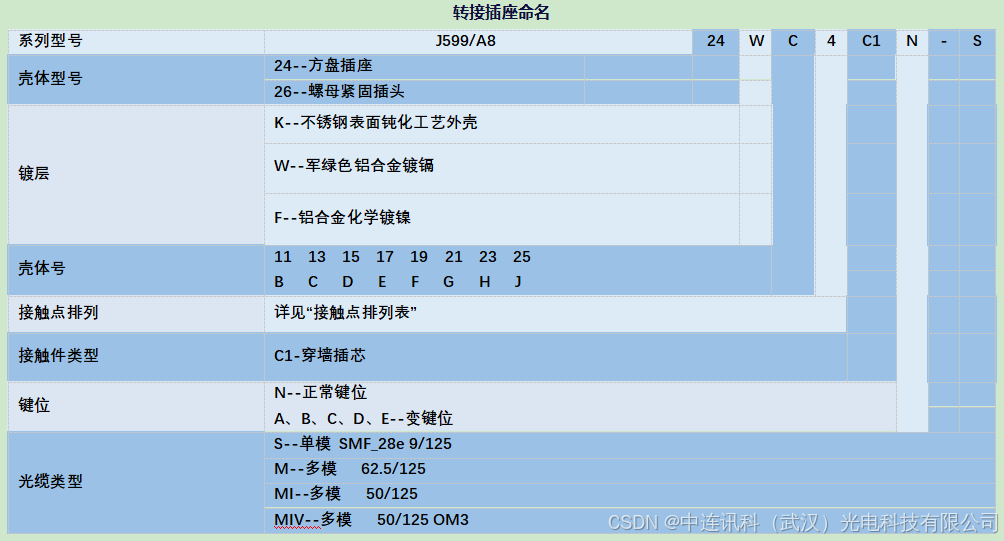

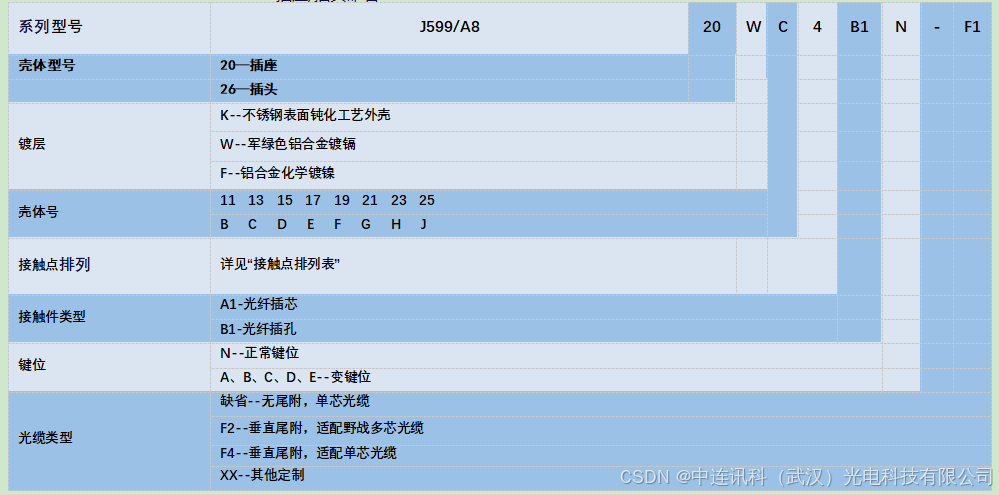

型号命名

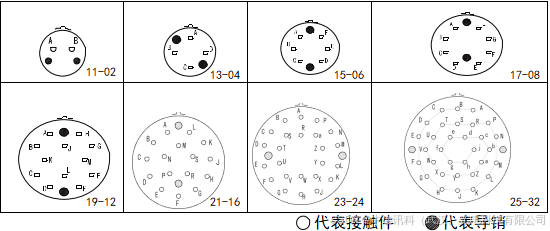

表：接触点排列

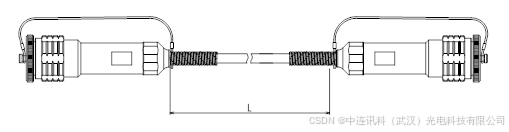

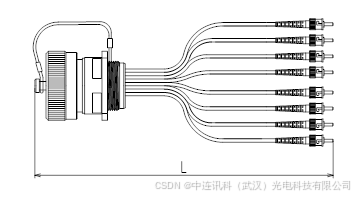

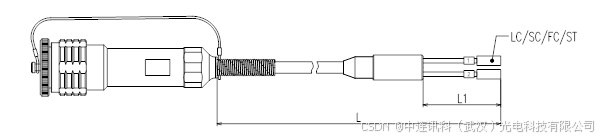

常用连接方案示例

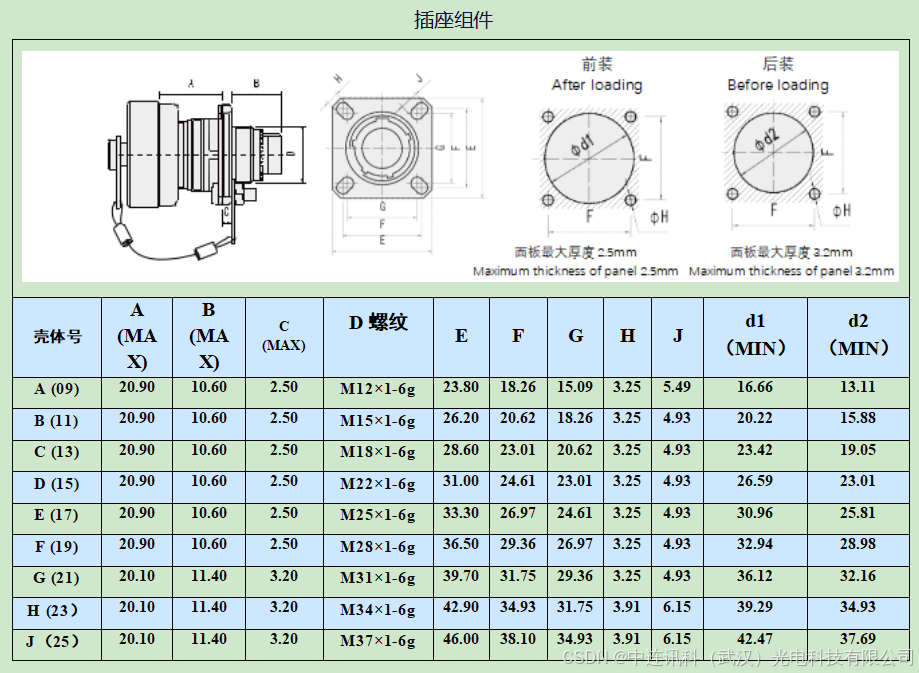

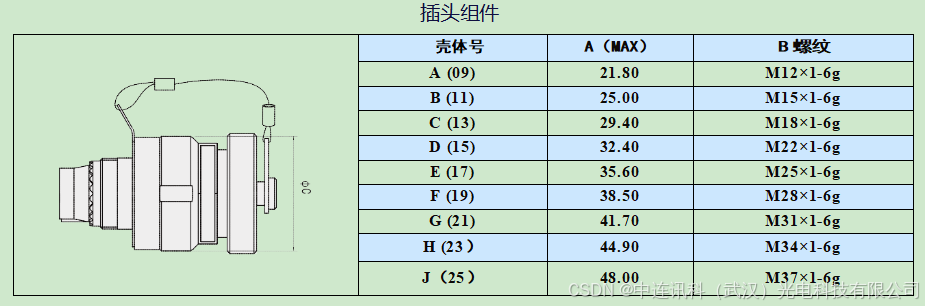

外形尺寸

 插座组件
