基于非线性动态模型的10kV电力线路保护系统仿真与分析

随着电力系统向数字化和智能化方向发展，对电力线路保护系统的精度和响应速度提出了更高要求。本文针对10kV电力线路保护系统，构建了基于非线性动态模型的故障仿真平台，并采用四阶Runge-Kutta（RK4）数值积分方法对线路瞬态响应进行高精度模拟。通过分析RL电路在正常和故障状态下的电流、电压波形，提取了包括正常状态下最大电流、故障状态下最大电流、故障开始时刻及最大故障电流出现时刻在内的关键指标。研究中引入的非线性故障阻抗模型能够较真实地反映电弧、磁饱和和温度效应等因素对故障响应的影响。仿真结果表明，该平台不仅能准确捕捉故障瞬态过程，还为保护装置参数的合理设置及保护策略的优化提供了理论依据。

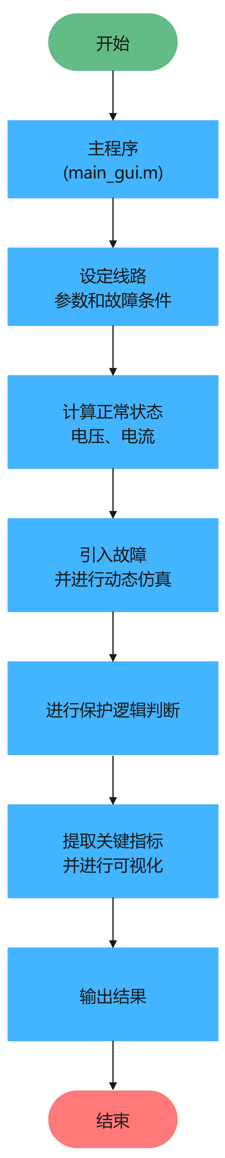

算法流程

Tipps：深入解析项目的算法流程，逐步探索技术实现的核心逻辑。从数据加载与预处理开始，到核心算法的设计与优化，再到结果的可视化呈现，每一步都将以清晰的结构和简洁的语言展现，揭示技术背后的原理与实现思路。

运行效果

运行 WirelessChargerGUIDE.m

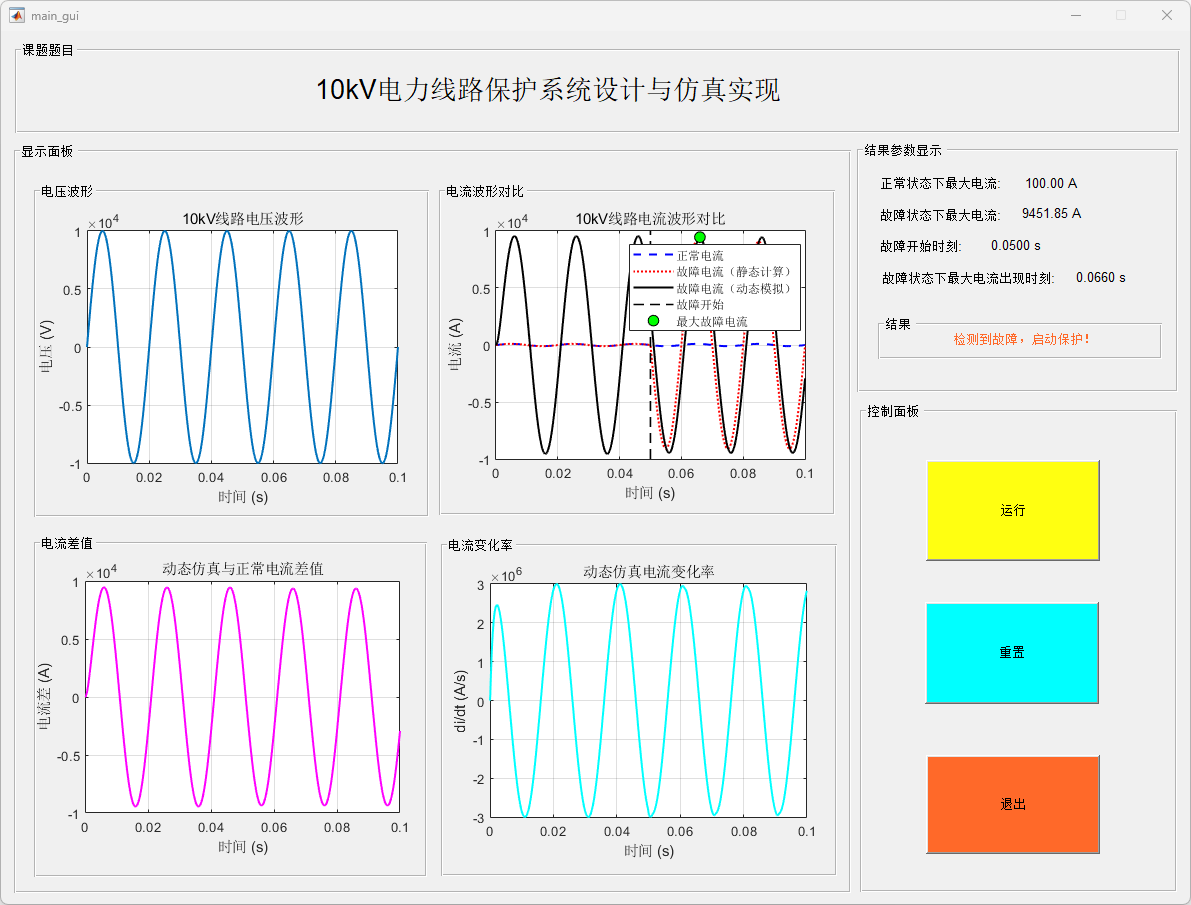

波形显示区（左侧四个子图）

左上角：10kV线路电压波形
（1）通常用于展示正常或故障状态下的线路电压随时间变化情况。
（2）从图中可以看出，波形呈标准正弦形状，说明在仿真参数设定下，电压基本按理想正弦变化。

右上角：10kV线路电流波形对比
（1）该子图一般同时绘制“正常电流”和“故障电流”两条曲线，以对比故障前后电流幅值与相位的差异。
（2）图中可以看到正常电流为正弦波，故障电流在故障时刻后出现显著上升，且标记了故障开始的垂直虚线以及最大故障电流点。
（3）图例部分可能显示“正常电流”、“故障电流（静态计算）”、“故障电流（动态模拟）”等不同曲线的区分。

左下角：动态仿真与正常电流差值
（1）该子图用于展示故障后电流与正常电流之间的差值随时间的变化，能直观反映故障所带来的电流增量。
（2）当故障发生后，这个差值通常会快速上升，并在短时间内达到峰值。

右下角：动态仿真电流变化率
（1）这是对电流波形做导数运算后得到的 di/dt（电流变化率）随时间变化曲线。
（2）在故障瞬间，电流上升迅猛，导致电流变化率出现明显峰值，可帮助分析瞬态冲击强度。

展示了 10kV线路在正常与故障状态下的仿真波形和关键指标，结合非线性故障模型（或其他先进仿真方法）可实现对电力线路保护策略的测试与验证。对比正常与故障状态波形、查看关键指标与保护动作状态，有助于评估保护系统的灵敏度和可靠性。整个界面布局简洁明了，操作逻辑清晰，适合教学、科研以及工程验证等多种应用场景。
