《50kW组串式三相光伏并网逆变器方案及主控TMS32F2808设计》

50kw组串式 三相光伏并网逆变器方案
主控TMS32F2808，提供pcb，原理图，代码，如下:

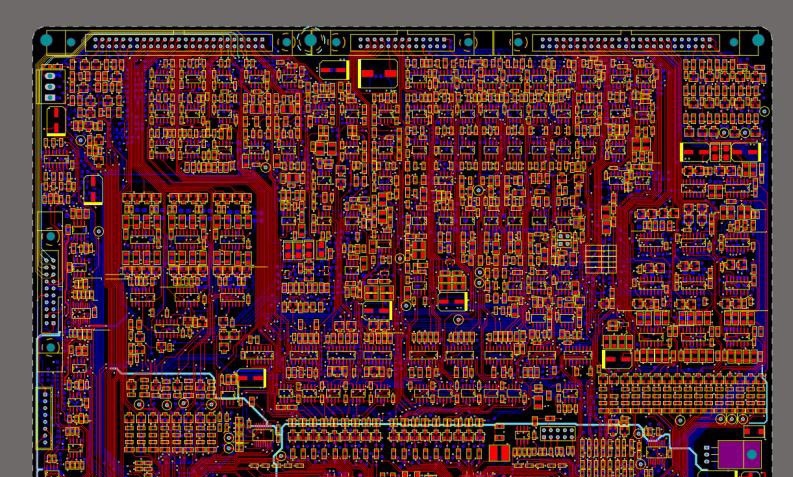

1）主控DSP板， 负责逆变器的逆变及保护控制。
原理图为pdf. pcb为AD文件。
2）接口板，负责信号采集、处理，以及信号等的连接。
3）电源板：为整个系统提供24V以及±15V。
4）功率板：实现驱动及功率逆变。
5）总控板：MPPT控制、RS485modbus通讯，显示控制、关键数据存储。
备注：主控DSP板的原理图为pdf格式

ID:8419679967204427

x***8

50kw组串式三相光伏并网逆变器方案

在光伏发电系统中，逆变器是将直流电转换成交流电的重要设备之一。针对50kw组串式三相光伏并网逆变器的设计，本文将围绕主控TMS32F2808展开，详细介绍该方案的硬件设计和软件实现。

该方案的硬件设计主要包括主控DSP板、接口板、电源板、功率板以及总控板。主控DSP板采用TMS32F2808作为核心，负责逆变器的逆变和保护控制。为了便于设计和制造，该板的原理图提供了pdf格式和AD文件的版本。接口板负责信号采集、处理以及信号的连接，为系统提供稳定可靠的接口。电源板为整个系统提供24V以及±15V的电源，确保系统正常工作。功率板实现驱动和功率逆变，为光伏发电系统提供高效稳定的功率输出。总控板承担MPPT控制、RS485 Modbus通讯、显示控制以及关键数据存储等功能。

主控DSP板作为该方案的核心控制模块，其设计主要包括逆变和保护控制两个方面。逆变功能的实现需要对输入直流电进行精确的采样和控制，将其转换为需要的交流电。保护控制方面包括过压保护、过流保护、短路保护等功能，确保逆变器在异常情况下能够及时停机保护系统安全。

接口板的设计主要包括信号采集和处理，以及信号连接。在光伏发电系统中，需要采集的信号包括直流电压、直流电流、交流电压、交流电流等，通过ADC模块对这些信号进行采样，并进行一定的处理，以满足系统对信号的要求。同时，接口板还需要提供各种接口，如串口、以太网口等，方便与其他设备进行通信连接。

电源板是整个系统的动力来源，为系统提供24V以及±15V的电源。稳定的电源是保证系统正常运行的基础。电源板的设计需要考虑到电源的稳定性、效率以及过载保护等方面，以确保系统的稳定性和可靠性。

功率板是实现逆变和功率输出的关键部分。在光伏发电系统中，输入的直流电需要经过逆变模块转换成交流电，并经过一定的控制使其输出到电网。功率板的设计需要考虑到逆变效率、输出功率的稳定性以及输出电流的限制等方面，以提高系统的效率和可靠性。

总控板作为系统的中枢控制模块，负责MPPT控制、RS485 Modbus通讯、显示控制以及关键数据存储等功能。MPPT控制是光伏发电系统中非常重要的一部分，通过对光伏阵列的输出进行控制，使其始终工作在最大功率点，以提高系统的发电效率。RS485 Modbus通讯是通信模块的一种常用协议，可以方便地与其他设备进行数据交换和控制。显示控制功能可以使用户直观地了解系统的工作状态和参数信息。关键数据存储功能则可以记录系统的工作数据，为后续的数据分析提供支持。

综上所述，50kw组串式三相光伏并网逆变器方案的设计涉及到主控DSP板、接口板、电源板、功率板以及总控板的设计与实现。硬件设计需要充分考虑系统的稳定性、效率和过载保护等方面的要求。软件实现需要准确控制逆变和保护功能，并实现MPPT控制、通讯和显示等功能。通过这些设计和实现，可以提高光伏发电系统的发电效率，减少系统的能量损失，实现对电网的高效并网。
