OSPF有哪几个版本？OSPFv2和OSPFv3又该怎么配置？

你知道OSPF的技术背景是什么吗？

你知道OSPF的3个版本是哪几个吗？

你知道OSPFv2和OSPFv3该怎么配置吗？

一、OSPF技术背景：

OSPF作为最常见的动态路由协议，可以说已经成为了网络工程师必学的技能之一。

网络中为什么要用动态路由协议？动态路由协议有很多种选择，为什么大家更青睐OSPF？

当网络规模庞大的时候，路由条目比较多，人工配静态路由除了工作量大，还容易出错，出错就算了，排错更头大，极大的降低工作效率。

另外，现在都强调高可靠性，去同一目标往往会部署多条路径，多条路径就必须考虑主备选择，数据流量的负载均衡，以及主线路发生故障时是否能及时发现并且自动做主备切换？如下图

 汇聚与核心之间有3条线路，当主线路故障，静态路由经常是无法感知到故障的，所以不会切换备选路径，导致业务中断。

动态路由会自动的通过探测报文，发现线路故障，然后自动切换到备选线路，及时恢复业务。

所以在这种多线路的场景，都会使用动态路由。

在网络技术几十年发展中，先后出现了RIP、EIGRP、ISIS、OSPF等多种动态路由协议，OSPF成为使用最广泛的动态路由，他的优点是什么？

OSPF的第一个优点是“O”，也就是Open，开放。类似于安卓操作系统，各个厂商都可以直接使用OSPF，所以兼容性非常好，利于普及。相对而言，EIGRP虽然本身也很优秀，但是闭源技术，只有思科的产品支持，所以就限制了使用范围。后来思科也意识到了这个问题，在2013年开放了EIGRP，但为时已晚，已经被OSPF占了先机。

OSPF的第二个优点是“SPF”， SPF是一种优秀的算法，可以知晓全网的真实拓扑，并且计算出合理的路由。相比而言，RIP的算法就弱爆了。

OSPF的第三个优点，是使用的人多，会的人多，自然维护管理更方便。ISIS对很多工程师来说比较陌生。

二、 OSPF的3个版本

OSPFv1，存在实验室中，没真正应用。

OSPFv2，针对IPv4环境的版本，也当前最常见的版本

OSPFv3，针对IPv6环境的版本，代表未来

OSPFv2和v3工作原理区别不大。V3主要有以下几点区别

1. 取消了安全机制。

为了路由协议的安全性，OSPFv2有自身保护机制，邻居身份验证机制。

OSPFv3取消了验证机制，因为IPv6本身就很安全，自带ipsec扩展报头，可以提供更专业的保护，所以OSPFv3就不需要自己解决安全问题了。

1. 优化了LSA

OSPFv2中，需要结合lsa1和lsa2一起才能得到域内路由信息，增加了工作的复杂程度。

OSPFv3的lsa1和lsa2不再包含路由信息，引入了lsa9，只需要查看lsa9就可以得到域内路由信息。

1. 扩展性更好。

OSPFv3可以支持未知LSA的处理，为协议的更新发展提供了预支持。

​​​​​​​三、 OSPFv2和OSPFv3配置实战

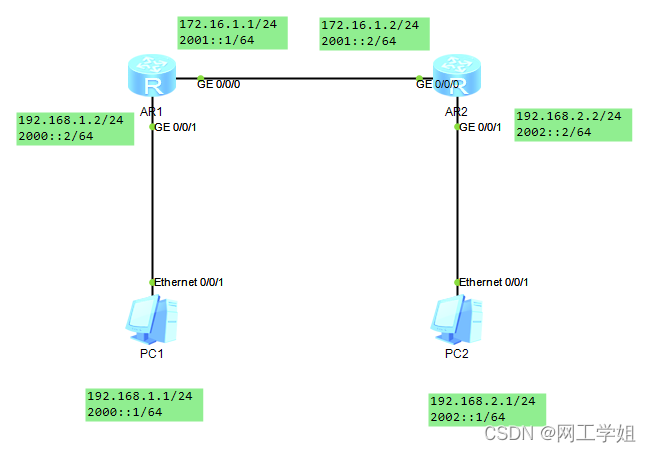

实验拓扑：

实验需求：

1. 按图示配置ipv4和ipv6地址
2. 配置双栈OSPF，实现ipv4和ipv6网络的连通性

配置步骤：

第一步：配置基本的ipv4和ipv6地址

第二步：配置ospfv2实现ipv4网络连通性

第三步：配置ospfv3实现ipv6网络连通性

参考命令：

一、配置ipv4和ipv6地址

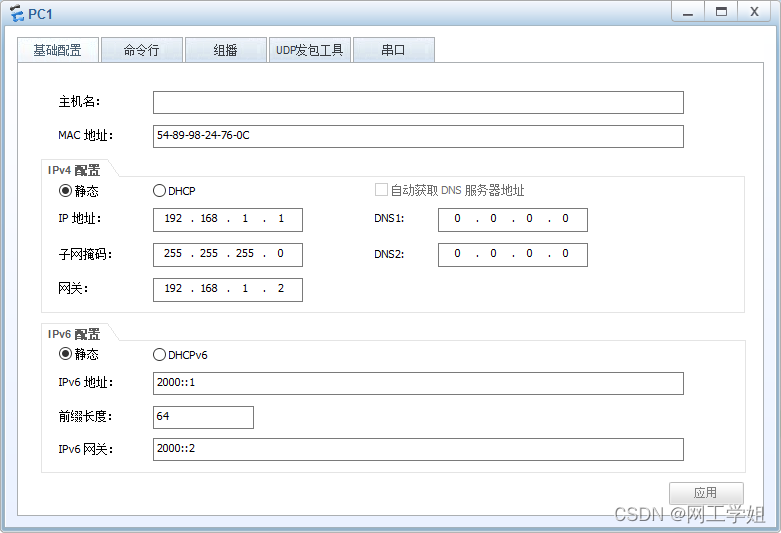

1. 1. PC1与PC2配置地址



2、两台路由器配置地址（以一个接口为例）

[AR1]ipv6

路由器开启IPv6功能

[AR1]int g0/0/1

进入接口

[AR1-GigabitEthernet0/0/1]ipv6 enable

接口开启IPv6功能

[AR1-GigabitEthernet0/0/1]ip address 192.168.1.2 24

配置IPv4地址

[AR1-GigabitEthernet0/0/1]ipv6 address 2000::2 64

配置IPv6地址

二、配置OSPFv2

[AR1]ospf 1

开启OSPF，进程号为1

[AR1-ospf-1]area 0

配置区域0

[AR1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255

将两个直连网段宣告进OSPF区域0

[AR2]ospf 1

[AR2-ospf-1]ar 0

[AR2-ospf-1-area-0.0.0.0]net 192.168.2.0 0.0.0.255

[AR2-ospf-1-area-0.0.0.0]net 172.16.1.0 0.0.0.255

AR2的配置类似，这里的命令使用简写

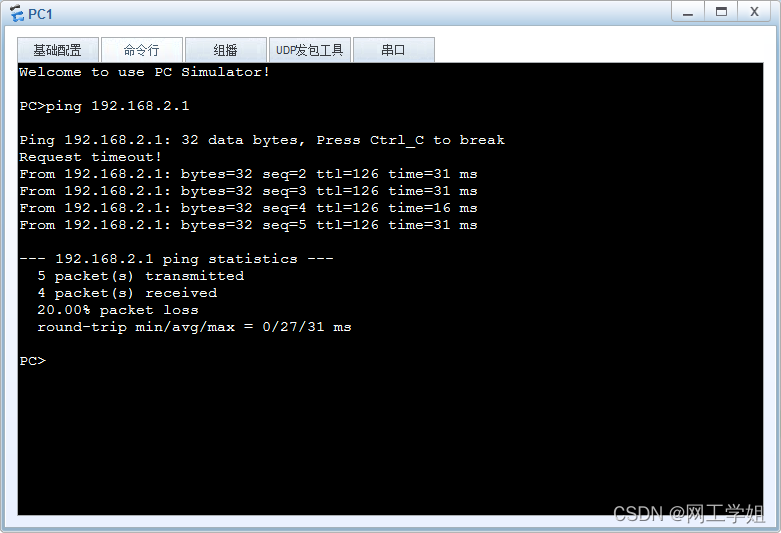

接下来测试连通性

三、配置OSPFv3

[AR1]ospfv3 1

开启OSPFv3，进程号1

[AR1-ospfv3-1]router-id 1.1.1.1

配置router-id，ospfv3和v2的router-id格式相同

[AR1-ospfv3-1]int g0/0/0

进入g0/0/0接口

和OSPFv2不同，v3的宣告配置是在接口下进行

[AR1-GigabitEthernet0/0/0]ospfv3 1 area 0

将G0/0/0接口宣告进OSPFv3的区域0

[AR1-GigabitEthernet0/0/0]int g0/0/1

[AR1-GigabitEthernet0/0/1]ospfv3 1 area 0

将G0/0/1接口宣告进OSPFv3的区域0

[AR2]ospfv3 1

[AR2-ospfv3-1]router-id 2.2.2.2

[AR2-GigabitEthernet0/0/0]ospfv3 1 area 0

[AR2-GigabitEthernet0/0/0]int g0/0/1

[AR2-GigabitEthernet0/0/1]ospfv3 1 area 0

AR2的配置类似

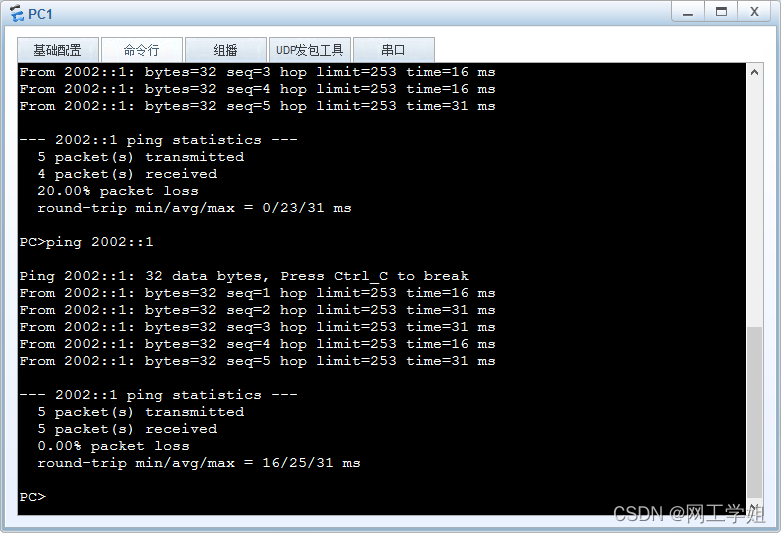

测试连通性

至此，完成了本实验双栈OSPF的连通性

思考问题

1、为什么同样的网络规模，同样的路由器，部署单区域OSPF时，路由器的性能无法承载，部署多区域就可以了？

2、实际的项目中，往往会关闭路由器的DR功能，为什么？
