【基础知识】之【1.5NPN三极管】

1、定义

NPN型三极管是指由两块N型半导体中间夹着一块P型半导体所组成的三极管；也称为晶体三极管，最主要的功能是电流放大和开关作用。

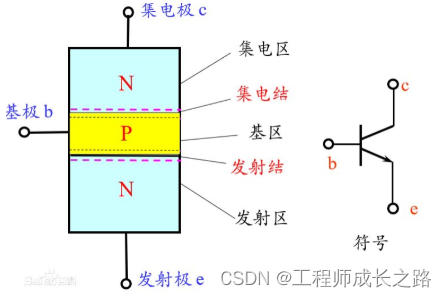

三极管具有三个电极，由两个PN结构成，共用的一个电极称为三极管的基极其他的两个电极分别称为集电极和发射极。基区和发射区之间的结成为发射结，基区和集电区之间的结成为集电结。

 三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。

2、工作原理

三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时， 基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。IC 的变化量与IB变化量之比叫做三极管的放大倍数 β（ β=ΔIC/ΔIB, Δ表示变化量 ），三极管的放大倍数β一般在几十到几百倍。

3、三极管放大信号

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫 建立偏置 ，否则会放大失真。

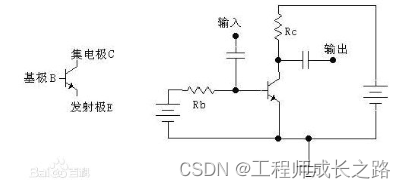

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流入发射极的，所以发射极E上就用了一个箭头来表示电流的方向。

4、三极管放大作用

集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话)，并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数(β一般远大于1，例如几十，几百)。如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

 5、实际放大电路

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性 (相当于一个 二极管 )，基极电流必须在 输入电压 大到一定程度后才能产生(对于硅管，常取0.7V )。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变(因为小于0.7V时，基极电流都是0 )。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流 ，图2中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻)，那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号 范围的要求，如果没有加偏置，那么只有对那些增加的信号放大 ，而对减小的信号无效(因为没有偏置时集电极电流为0，不能再减小了 )。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小;当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。
