第一部分

画出程序流程图，写出源程序清单及主要的反汇编代码。

I：程序流程图

II：源程序清单

#include "stdio.h"

int swap(int x,int y){
	if(x>y)
	return x;
	else
	return y;
}

int main()
{
 	char *z="computer";
 	int temp1=125;
 	int temp2=80;
 	int a=swap(temp1,temp2);
 	return a;
}

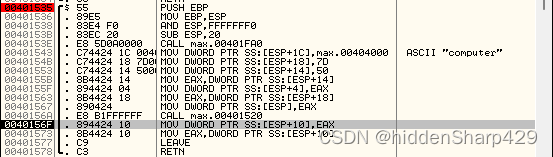

III：主要的反汇编代码

在这里插入图片描述

第二部分

参照第四部分操作范例写出反汇编单步调试的过程及重要窗口截图（如栈窗口等），并对每步相应执行结果进行分析（主要分析栈指针和帧指针的状态和含义、栈帧中数据的变化、数据的机器级表示与真值的对应关系、程序的机器表示与 C 代码的对应关系等）。

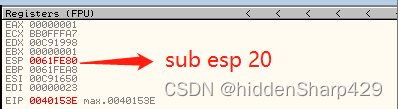

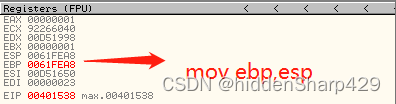

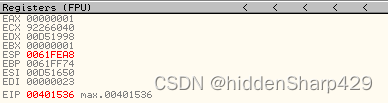

I:准备

在这里插入图片描述

II:分配局部变量

在这里插入图片描述

由图可知：7D为立即数125，50为立即数80

III:准备入口参数

在这里插入图片描述

将两个立即数存入EAX中，随后将其压入栈内。如上图所示

IV：调用max函数

在这里插入图片描述
执行max函数体（其中包含了准备阶段）

V：将max返回的结果存入EAX中，然后结束程序

在这里插入图片描述

7D为立即数125，故符合逻辑。

第三部分

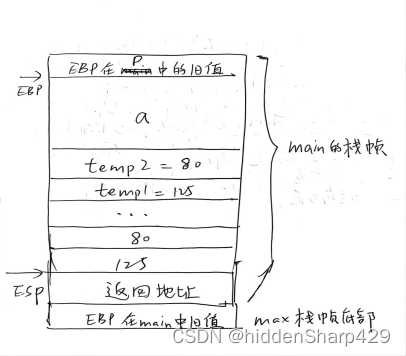

画出 main 函数的栈帧结构。

在这里插入图片描述

结束语

如果有疑问欢迎大家留言讨论，你如果觉得这篇文章对你有帮助可以给我一个免费的赞吗？我们之间的交流是我最大的动力！
