type-c边玩边充电游戏手柄方案

游戏手柄这个概念，最早要追溯到二十年前玩FC游戏的时候，那时候超级玛丽成为了许多人童年里难忘的回忆，虽然长大了才知道超级玛丽是翻译错误，应该是任天堂的超级马里奥，不过这并不影响大家对他的喜爱。

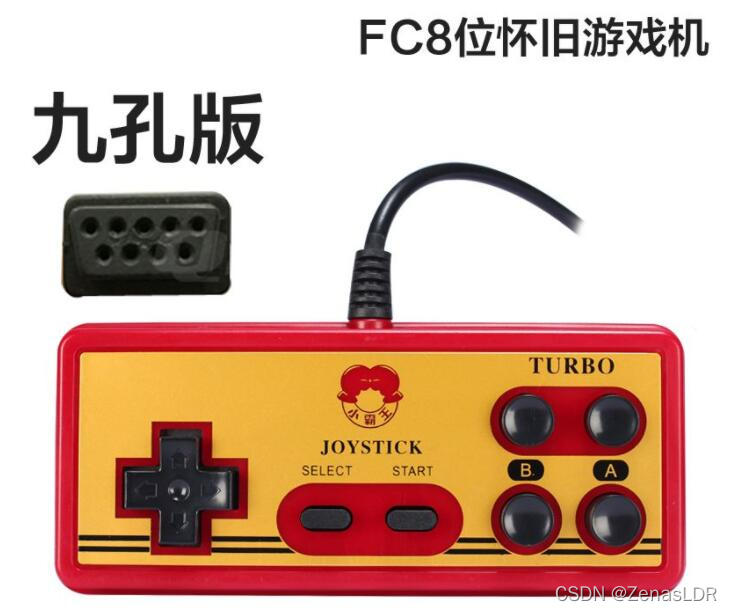

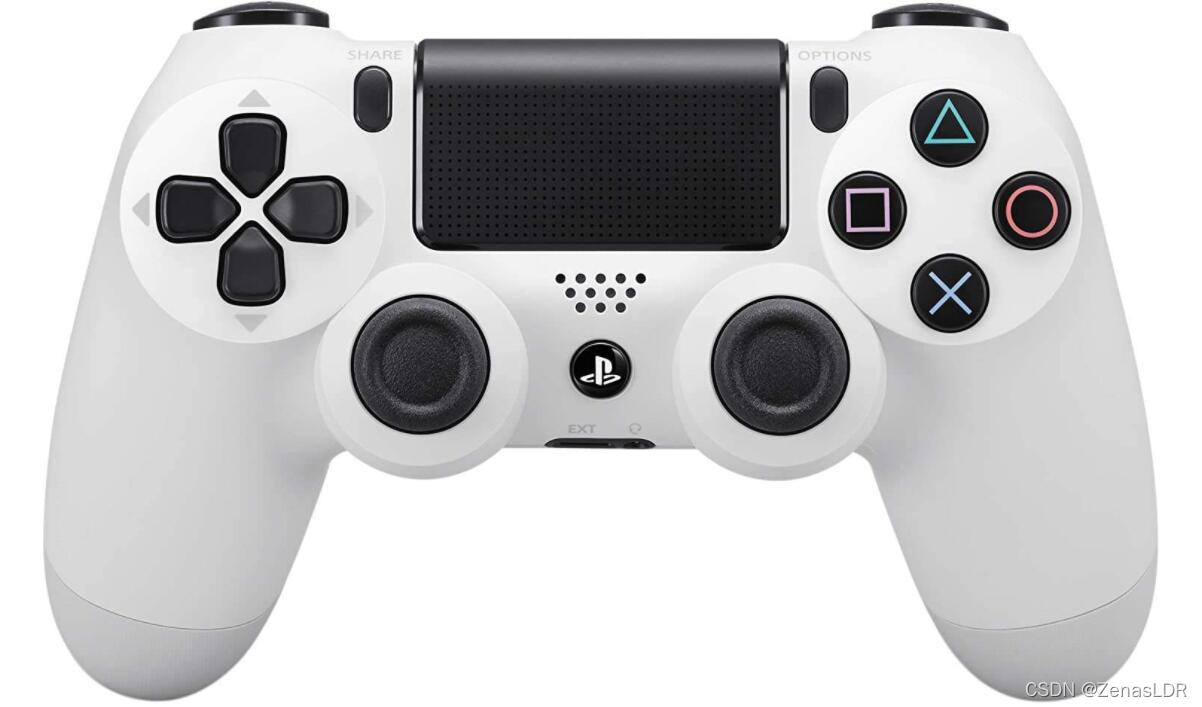

当时FC家用机手柄还是采用这种9孔接口，手柄按键也只有方向键和AB控制键以及选择开始按键，相比现在的手柄，加上了R1R2L1L2,XY控制，甚至还增加了触摸面板，陀螺仪，震动，无线连接等等功能，功能更加全面，可以更好的适应各种大型游戏。



目前大家比较常见多为蓝牙游戏手柄，虽然少了有线连接的烦恼，但是也有不少弊端，比如蓝牙连接配对麻烦，信号干扰会断开蓝牙连接，无线操控有延迟，电量不足只能暂停游戏拿去充电等等，为了解决这种问题，type-c物理直插式手柄应运而生。

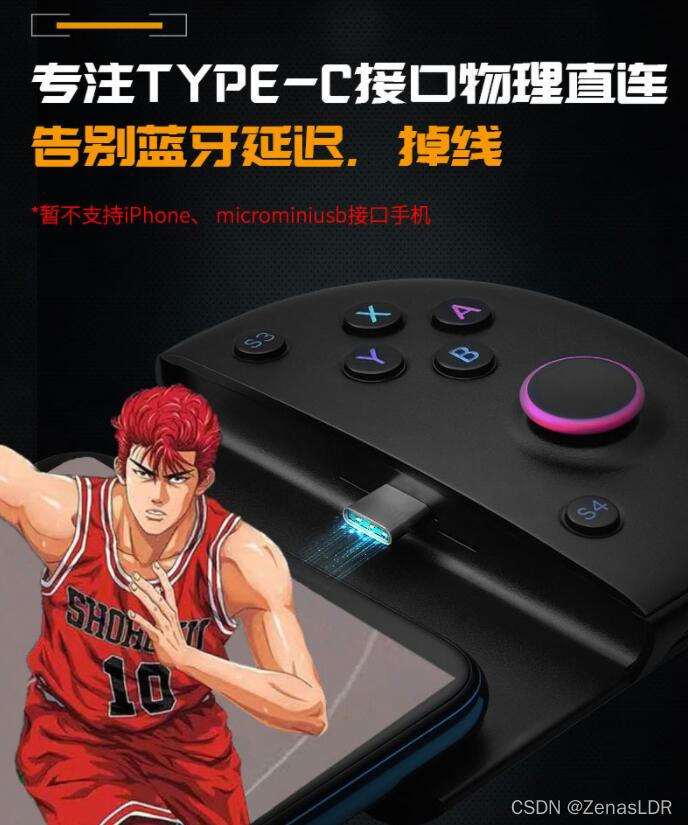

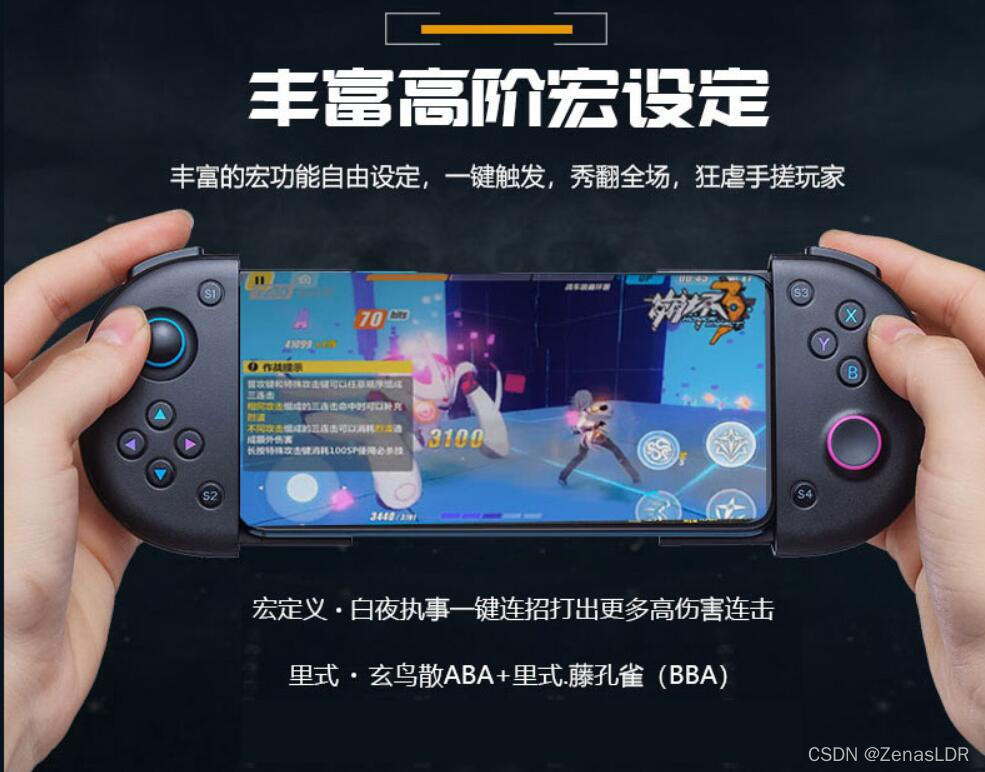

type-c物理直插式手柄告别了无线延迟，掉线问题，可以即插即用，和手机做了很好的适配，可以说是秒变游戏掌机。

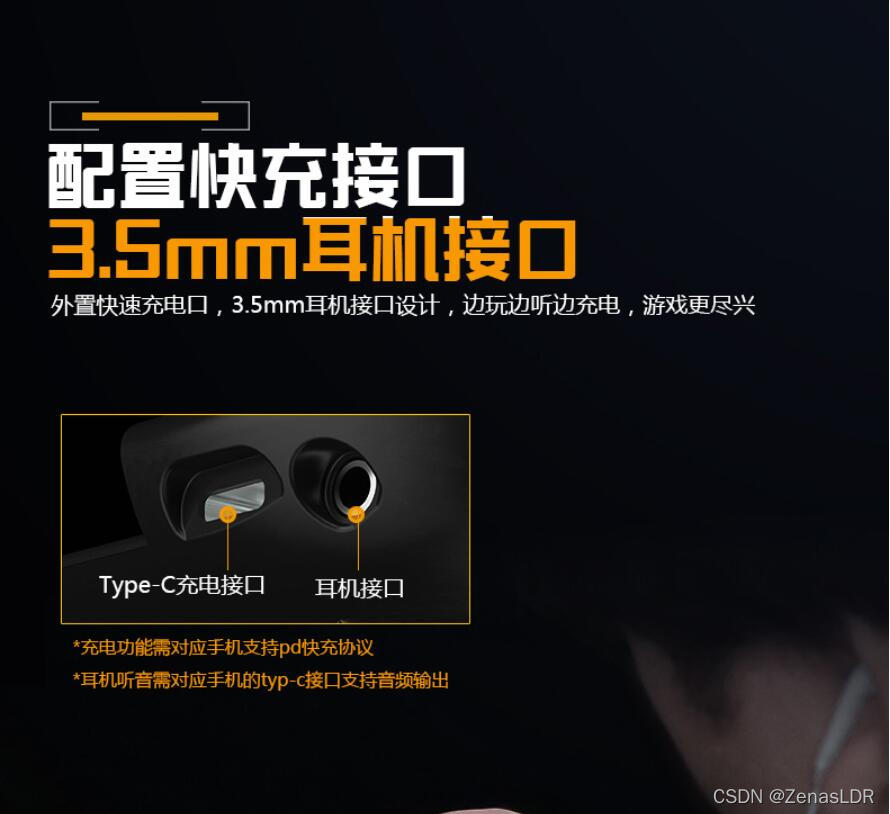

不仅使用方便，而且手柄下方还带type-c充电口和3.5MM耳机孔，真正做到，边玩边听边充电。



那么手柄是怎么实现PD快充，并且可以音频输出，还要支持USB2.0数据给手柄控制呢？我们了解到这需要用到一颗PD通讯芯片LDR6023SS。

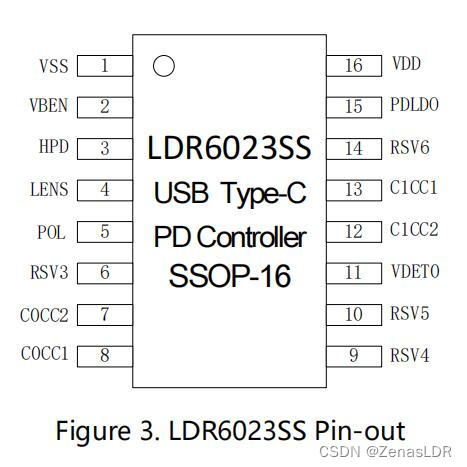

LDR6023SS SSOP16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB-C DRP接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，以及通过 VDM 协商让智能设备进入 ALT MODE 的功能,并针对各大手机品牌的 USB-C 兼容性进行了特别优化。



特点

◇ 支持 USB PD 2.0，兼容 USB PD 3.0

◇ 支持 QC2.0，兼容 QC3.0

◇ 透传适配器与智能设备(电脑，平板，手机)之间的 PDO 及 REQUEST 协商

◇ 自动进行 DR_SWAP 转为 UFP 模式

◇ 提供外设复位控制功能，为外设提供复位信号

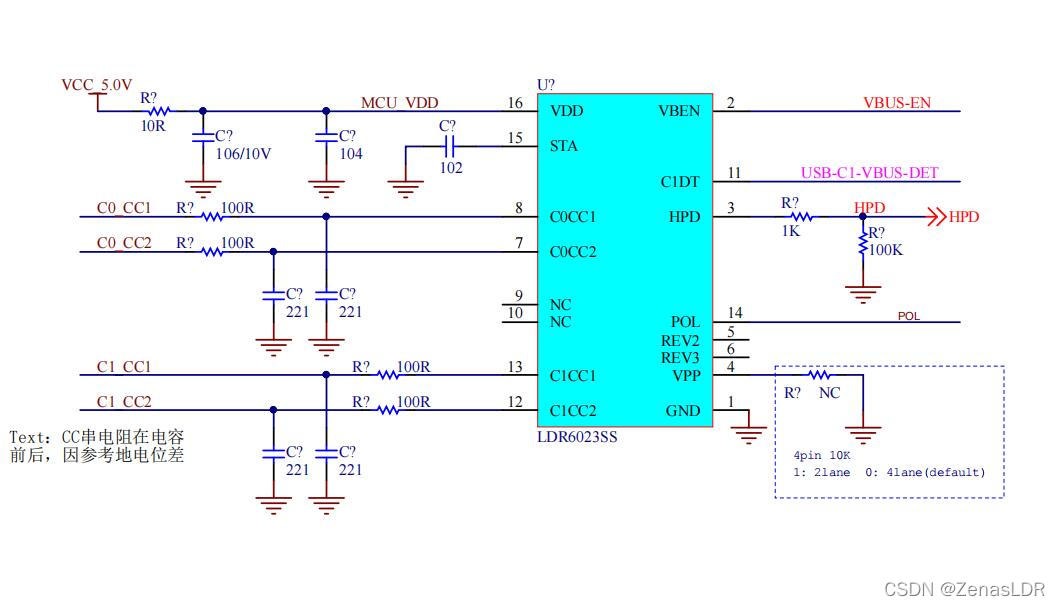

部分原理图：
