Switch游戏机Type-C底座方案

任天堂的 Switch 游戏机自从 2017 年发布至今,销量直奔一亿台,没什么意外的话,
将超过 PS4 的销售记录。这让一些在 switch 刚发布时不看好其前景的指标党大跌眼镜。确
实,在早已进入 4k 游戏的时代,任天堂凭借一台 720p 的游戏机重回巅峰,让不少人感到
意外。这除了归功于任天堂专注于游戏本身而不是硬件的正确战略外, USB TYPE-C 接口
也功不可没。有了这个小巧而强大的接口, switch 能够在掌机和主机形态随意切换。在年
轻一代已经习惯了移动互联网的时代,这一特性的确是太有吸引力了。而为了实现掌机转

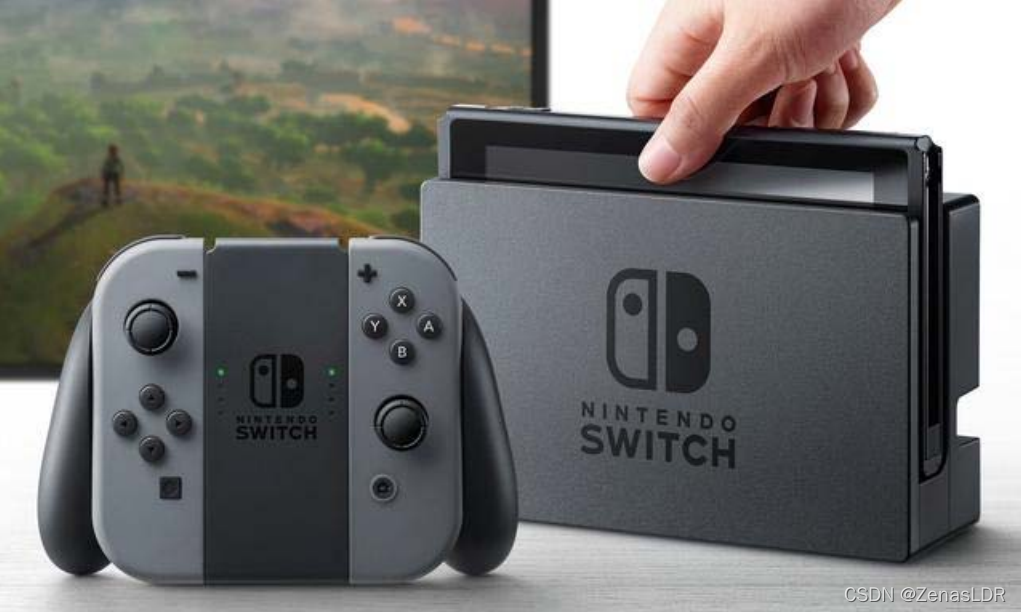

主机, switch 还需要一个转接底座。原装的 Switch 转接底座实在是太大了,以至于限制了
便携性。于是,很多第三方配件厂商都试图设计一款更加便捷易用的 switch 转接底座。但
是,大家很快就发现,任天堂 switch 转接底座才有了私有协议,通用转接器,例如
Macbook 转接器,根本无法使得任天堂 switch 放出视频,只能充电。

世界上首款第三方任天堂 switch 游戏机转接底座,其实在游戏机正式发售之后四个月

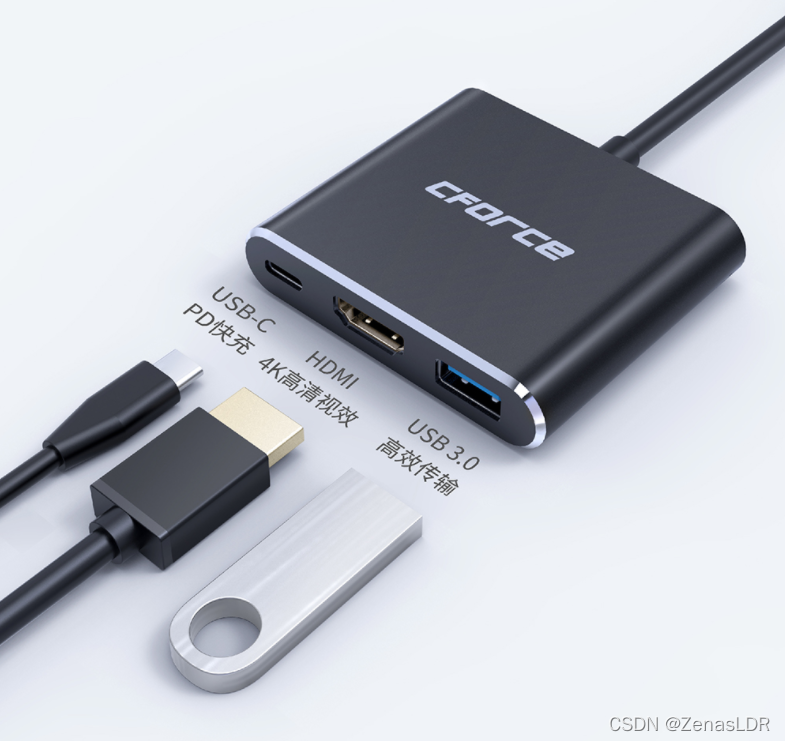

就面试了,在美国 Kickstarter 上首发。这是一款名为 CFORCE 的便携式 USB TYPE-C 转接
器,只有信用卡大小,比起任天堂官方的“大砖头”转接器,便携性提升很大。

CFORCE这款 CF001 产品刚出来就在全球受到了疯抢,随后也有大批第三方 swith 配件厂商跟进。

那么这类支持任天堂 Switch 游戏机的转接器是如何实现的呢?里面的关键元器件又是什么

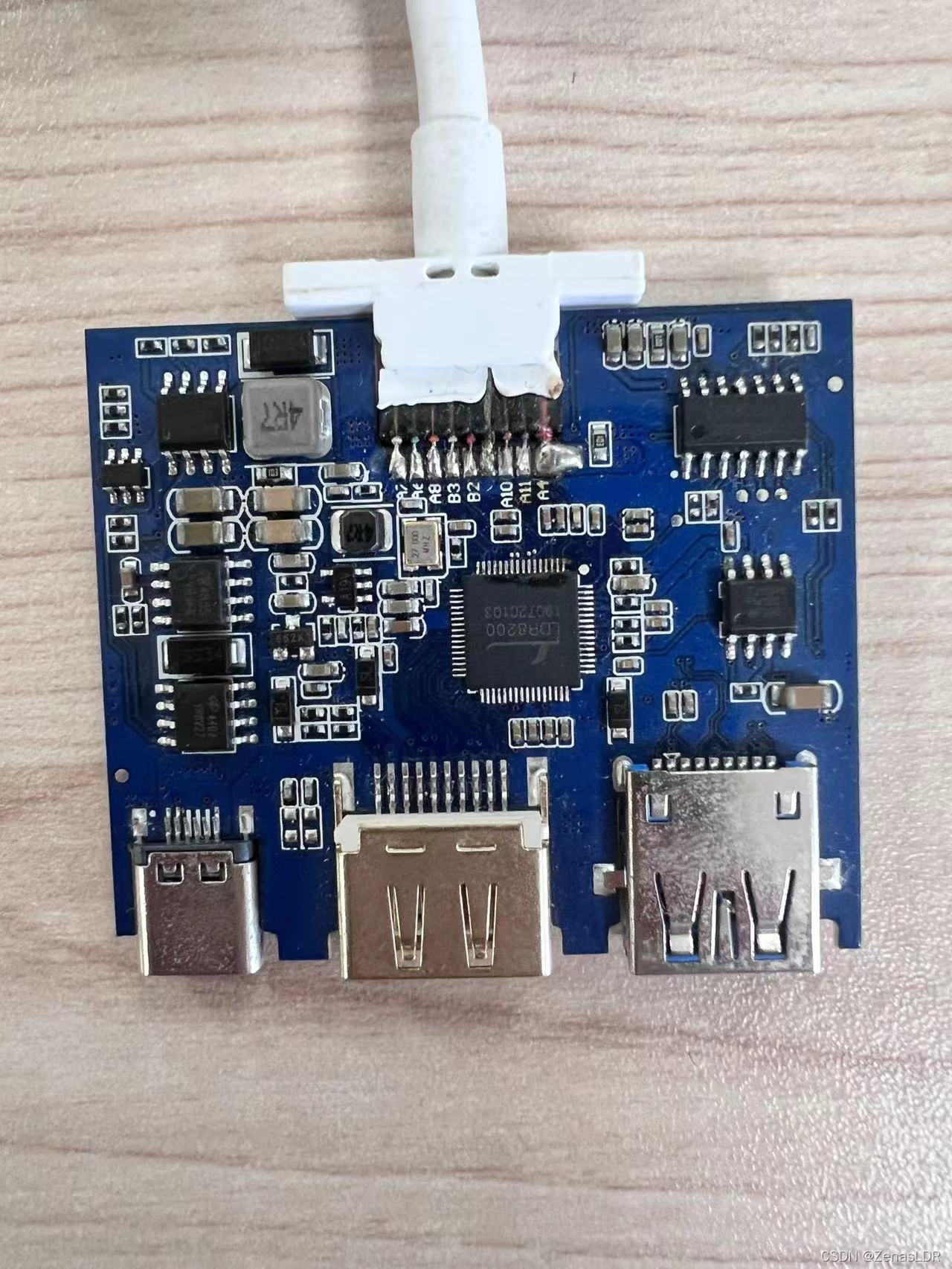

呢?我们从亚马逊购买了多款支持任天堂 switch 游戏机的转接底座,进行拆解后,发现都
有一个共同的特征,内置了一颗名为 LDR6023B  USB PD 控制芯片。

似乎是这颗芯片起到 了关键作用,让任天堂 switch 游戏机进入了视频输出模式。为此,我们找到了这颗芯片的
设计资料,并把任天堂 Switch 游戏机转接底座的方案公布出来。
这颗芯片,不仅仅能够实现让任天堂 switch 输出视频,还具有跟原装底座一样的 DP
Altmode 指示灯。即一旦 switch 游戏机,通过 usb pd 通信协议沟通,进入了输出视频的模

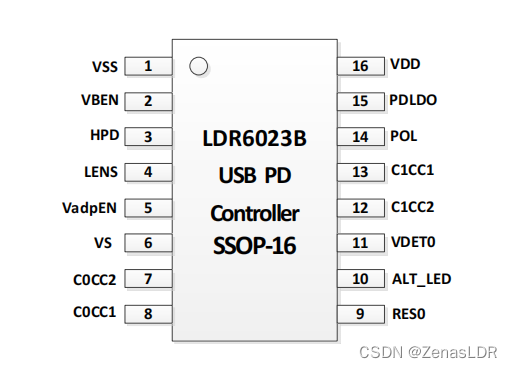

式, LDR6023B  pin10 ALT_LED 信号就会输出高电平,点亮 LED 指示灯。为了方便一
些底座通过按键来控制 switch 不要进入 Altmode ,该芯片还有个神奇的 VS pin ,这个 pin
可以接一个到地的按键,每按一次,就会在进入 Altmode 和不进入 Altmode 之间进行切
换。方便用户自由控制是把视频输出到电视,还是把画面保留在 switch 屏幕上,底座仅仅
提供充电功能。简直是太贴心了。这款芯片同样有着非常简洁的应用电路。

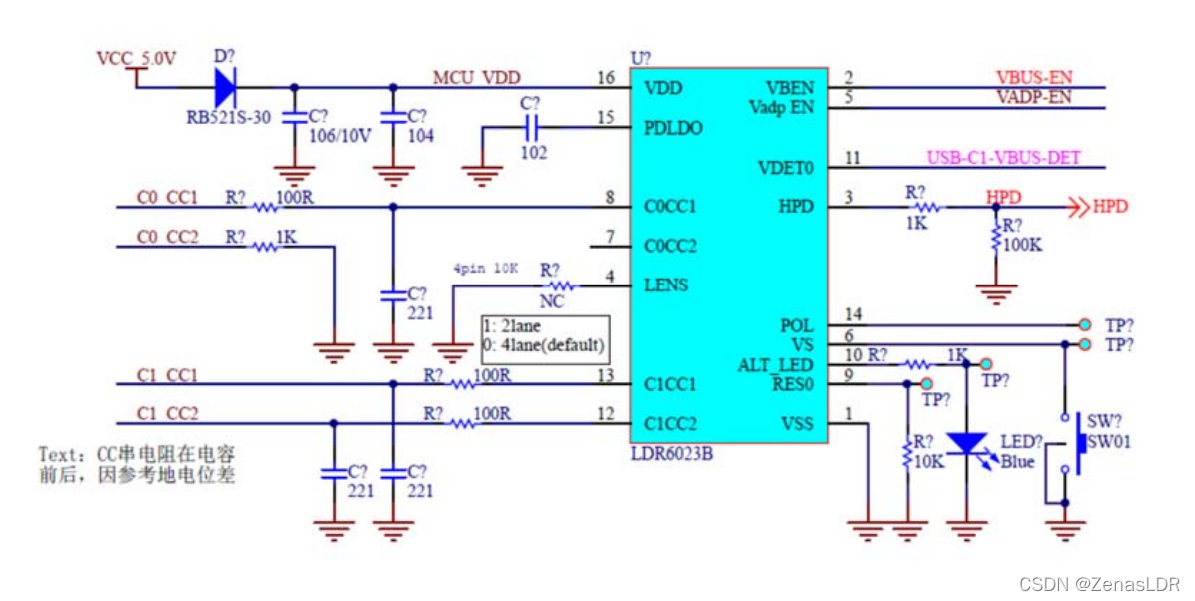

通过图中的应用电路我们可以看到,只需要把 LDR6023 CC 跟任天堂游戏机对接起
来,就可以通过 USB PD 协议,让 Switch 在进行 15V 充电的同时,输出 1080P 的画面。从
游戏机输出的是 Display Port 格式的视频信号,如果需要让转接器具有 HDMI 接口,则还
需要再增加一颗 dp hdmi 芯片。
