思科交换机的基本配置命令学习笔记(001)

-------思科交换机的基本配置命令学习笔记-------

1:登录交换机模式类型。

1-1:用户模式“开机自动进入、默认进入模式”

1-2:特权模式“enable命令进入”。

1-3:全局模式“config terminal命令进入”。

2：基础设定：

2-1：设定设备名称，

2-1-1：开机默认进入用户模式。

Switch>

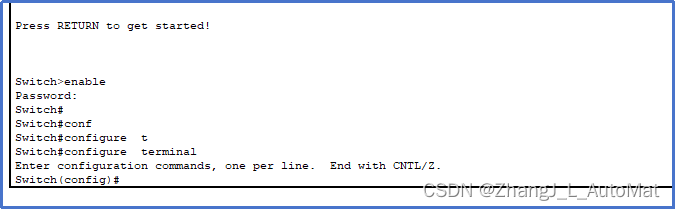

2-1-2：进一步进入特权模式。

        Switch>Enable

如下图：

2-1-3：进入全局模式。

         Switch(config)#Config t

如下图：

2-1-3:设置交换机名称“cncisco”

Switch(config)#hostname cncisco

如下图：

2-2:设置用户模式进入密码。

具体设置如下

/*--------enale secret、enable password特别说明

1:配置特权视图密码

  1:  enable password              //没加密

  2:  service password-encreption    //对明文进行加密

  3:  enable secret                   //用MD5算法对特权模式进行加密

  1：命令

     cncisco(config)#enable password admin

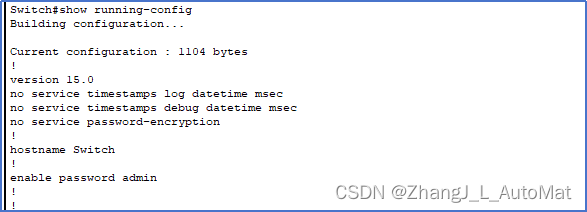

     执行结果如下图

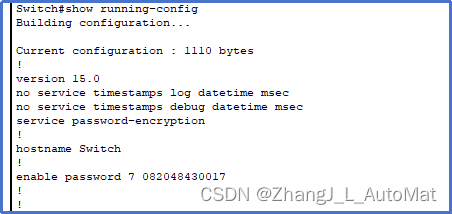

2命令：在1命令的基础上运行

cncisco(config)#service password-encryption

结果：

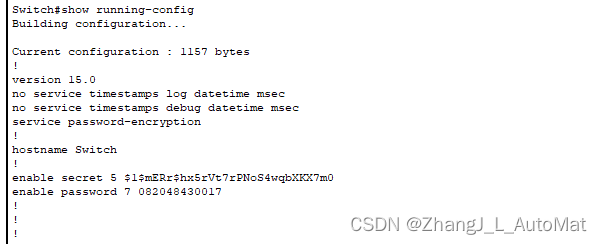

3命令：在B命令的基础上运行

cncisco(config)#enable secret cisco

运行结果：

特别注意：

1：Secret 不能和password密码一样，否则就失去了加密的意义。

2：两种密码都配置的话，要登录时系统默认secret密码生效。

enale secret、enable password特别说明----*/

2-3:配置console口。

      2-3-1:

cncisco(config)#line console 0

<--

这条命令是用于配置Console口的参数，其中的 "line console 0" 表示

进入到Console 0的配置模式。Console口是一种基于串口的命令行接口，

可以通过该接口连接到设备进行命令行配置。在Console 0的配置模式下，

可以配置一些与该接口相关的参数，如登录密码、超时时间、日志记录等。

-->

如下图：

2-3-2:设置console口登录密码

cncisco(config-line)#password cisco

设置完成一定要启用一下

cncisco(config-line)#login

2-4:配置VTY。

2-4-1:进入VTY:

cncisco(config)#line vty 0 4  ##同时允许5个用户同时连接

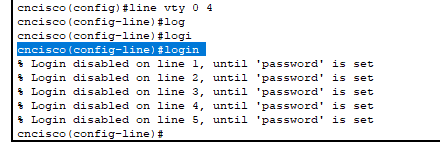

2-4-2:启用VTY登录:

cncisco(config-line)#login

如下图：

2-4-3:设置VTY登录密码:

cncisco(config-line)#password cisco

如下图：

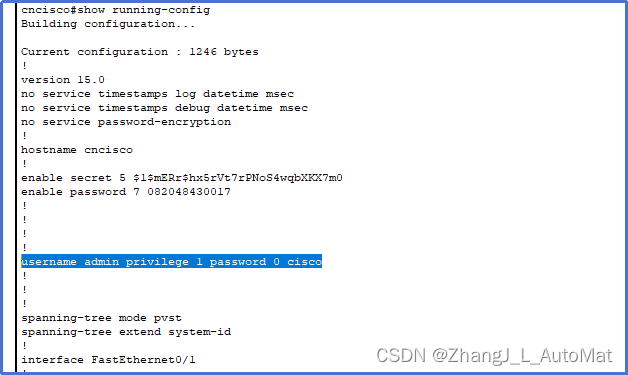

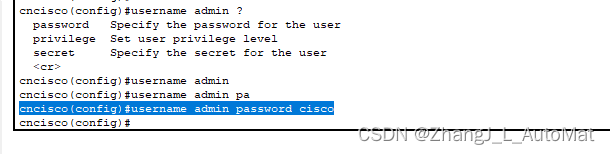

2-4-4:添加一个本地用户及密码:

cncisco(config)#username admin password cisco

如下图：

3：VLAN配置

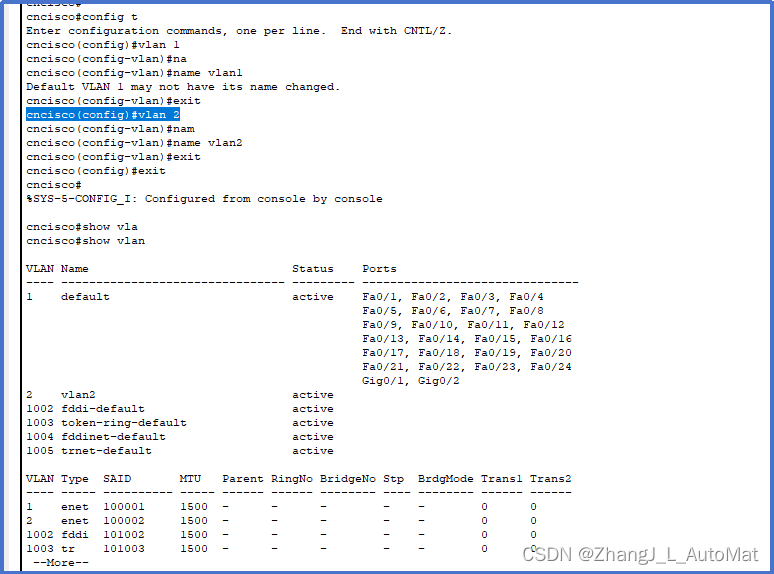

3-1：创建VLAN。

cncisco(config)#vlan 2

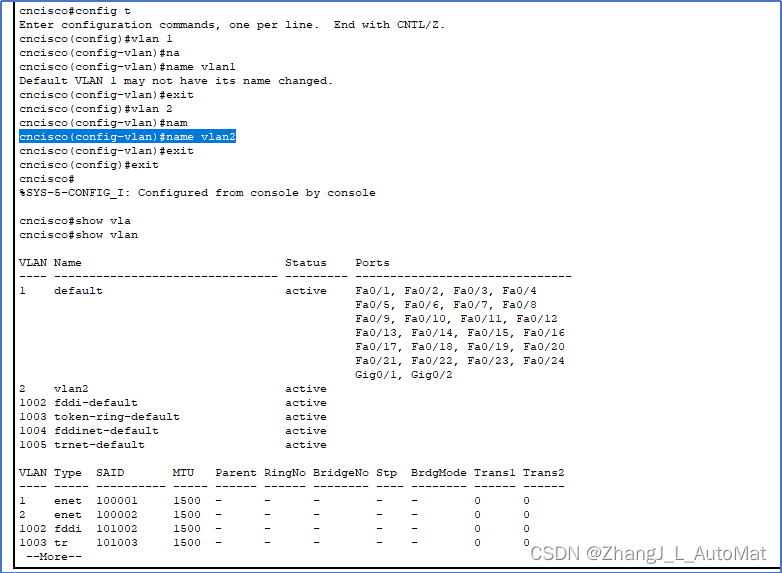

3-2：修改VLAN名称。

cncisco(config-vlan)#name vlan2

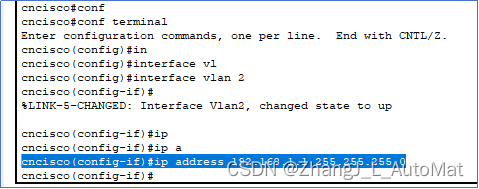

3-3：设置VLAN IP地址。

cncisco(config-if)#ip address 192.168.1.100 255.255.255.0

3-4：设置VLAN 默认网关。

cncisco(config)#ip default-gateway 192.168.1.1

3-5：注意“cncisco(config-if)#no shutdown”一下 。

4：交换机端口配置

4-1：配置端口为Access。

4-1-1：cncisco(config)#interface FastEthernet0/1

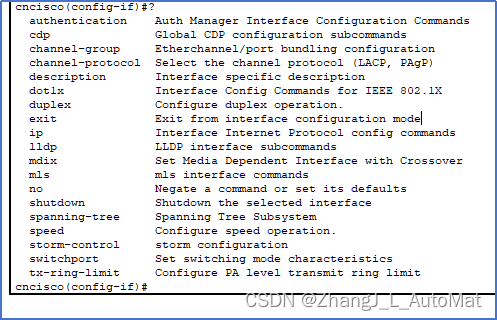

4-1-2：cncisco(config-if)#?

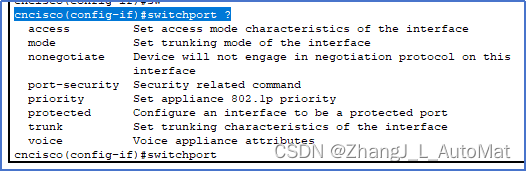

4-1-3：cncisco(config-if)#switchport ?

4-1-4：把端口添加到指定的vlan。

       cncisco(config-if)#switchport access vlan 2

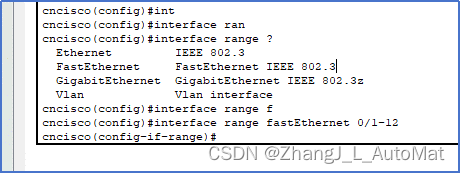

4-1-5：批量添加端口到VLAN.

cncisco(config)#interface range fastEthernet 0/1-12

cncisco(config-if-range)#switchport access vlan 2

4-1：配置端口为trunk。

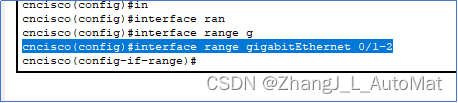

4-1-1:cncisco(config)#interface range gigabitEthernet 0/1-2

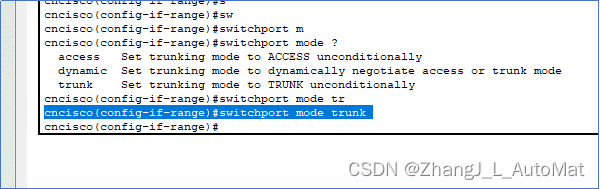

4-1-2:cncisco(config-if-range)#switchport mode trunk

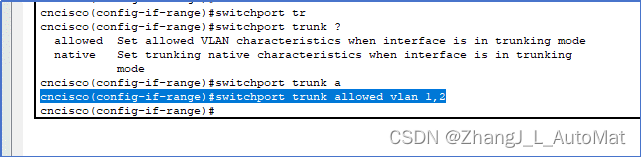

4-1-3:cncisco(config-if-range)#switchport trunk allowed vlan 1,2

5：port-channel基本配置。

5-1：创建port-channel

cncisco(config)#interface port-channel 1

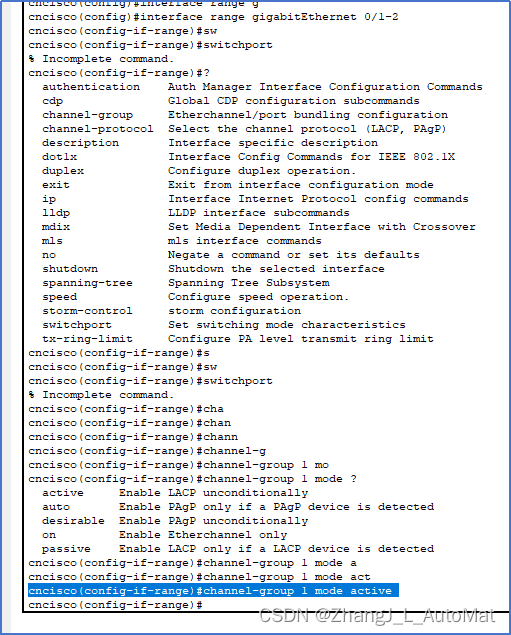

5-2：添加2层端口到port channel
cncisco(config)#interface range gigabitEthernet 0/1-2
cncisco(config-if-range)#channel-group 1 mode active

5-3：添加3层端口到port channel（要三层交换机才行，此处省略，下篇再续）
