结构化需求能否自动转换为Matlab Simulink模型？

1 背景

将需求结构化后，需求能够被计算机自动化处理，实现需求缺陷检查、面向需求的用例生成等功能。这一方法已经在多个工程应用中展现出强大能力，例如对系统完整需求生成十万级别的覆盖用例、对复杂决策逻辑进行缺陷检查等。

由于Matlab Simulink在仿真验证及嵌入式代码生成方面的广泛应用，结构化需求是否能自动转换成Simulink模型，成为多次被提起讨论的问题。

目前看来，这一问题不存在技术上的障碍，更重要的是从需求类别及应用目的角度进行考虑。

2 技术可行性角度

所谓结构化需求，是指基于明确定义的语法表达的需求。这种方式形成的结构化需求是半形式化的（semi-formal），可以转换为严格语义模型。因此，结构化需求可以向其他合适的工具进行自动化转换。

Matlab提供了一套操作Simulink模型的接口，通过脚本程序化创建Simulink模型的技术较为成熟。多个此类项目已经完成工程实施，包括：基于接口数据（ICD）自动创建Simuilink接口模型、自动创建Simulink框架模型，基于结构化逻辑自动生成Simulink功能模型等。

因此，OneLogic结构化需求转换为Simulink模型，不存在技术问题。

3 需求类别角度

下面讨论3类需求。

3.1 确定性功能需求

确定性功能需求是一类常见需求，描述了目标对象应该具备的确定性属性。在某些设计中会给出清晰的需求逻辑，甚至逻辑表达式，如，

VOut= (IN_A_F || IN_B_F || !Valid(IN_A_F) && !Valid(IN_B_F)))。

此类需求经过解析，可以自动转换为Simulink模型。

3.2 非确定性功能需求

非确定性需求是指描述目标对象允许（有效）属性空间的一类需求。

本质上，需求定义了一组针对目标对象的约束，该约束集合形成一个解空间。如果需求是一致的（consistency），则存在一个或多个实现，都能满足约束。

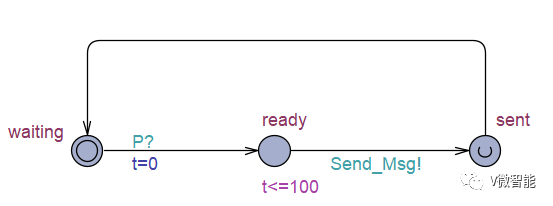

例如，对如下需求“当故障条件P成立时，应在100ms内发出故障数据”，不论是在1ms、10ms、99ms发出故障数据，都认为是满足需求的。该需求描述了一种可能性，其语义如下图的时间自动机所示。

图1 基于时间自动机的需求语义

对于该类需求，在Simulink中描述精确语义则较为困难。如果在Simulink中将该需求描述成“当故障条件P成立时，则发出故障数据”，则退化成该需求的一个具体实现。

3.3 安全性需求

安全性需求是一种负面（negative）需求，表明某种属性永不应被满足。例如：“左转向灯、右转向灯不能同时闪烁”。

对于安全性需求，可以在Simulink中转换为观测器（Observer），即持续对信号进行观测，如果特定行为发生，则置错误状态。

4 应用目的角度

需求转换为模型，是为目的服务的。应基于目的来决定转换方式。

从结构化需求的角度，可能的应用目的有如下几类：

• 需求检查：包括发现需求中存在的一致性、完整性缺陷等；

• 需求仿真：由于明确定义了需求语义，可以实现一定程度的需求在环（RIL）仿真；

• 模型检查：结构化需求具有明确语义，可用于形式化检查模型对需求规约的满足性；

• 用例生成：基于需求生成测试用例；

需求检查和基于需求的用例生成一般由专用工具实现。因此，结构化需求转换为Simulink模型，一般用于需求仿真或模型检查两个目的。

4.1 需求仿真

从需求仿真的目的，安全性需求不描述对象的正向功能，因此不需要转换。

确定性功能需求可直接转换以支持需求仿真。

非确定性功能需求的转换，存在精确语义、退化语义两种选择，应根据实际应用进行考虑。

4.2 模型检查

从模型检查的目的，前文提到的三种需求都可以且应当被转换为Simulink中的被验证属性。

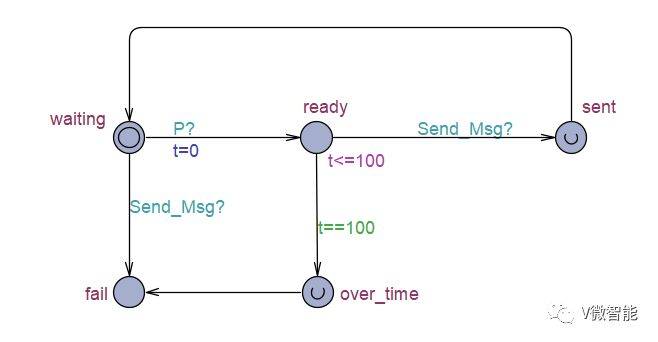

此时，上文提到的“当故障条件P成立时，应在100ms内发出故障数据”这一需求，被转换成一个观测器，其语义如下图所示。如果在模型中检测到fail状态可达，则说明模型违反该需求。

图2 需求实例的观测器语义

5 总结

综上，结构化需求能否转换为Simulink模型这一问题，应首先明确应用目的，即转换成Simulink模型要做什么。然后，应该检查实际应用中的需求类型，看是否适合转换。解决了上述问题，则转换在技术上不存在障碍。
