华为高级交换技术笔记 2024-2025

一、9/3

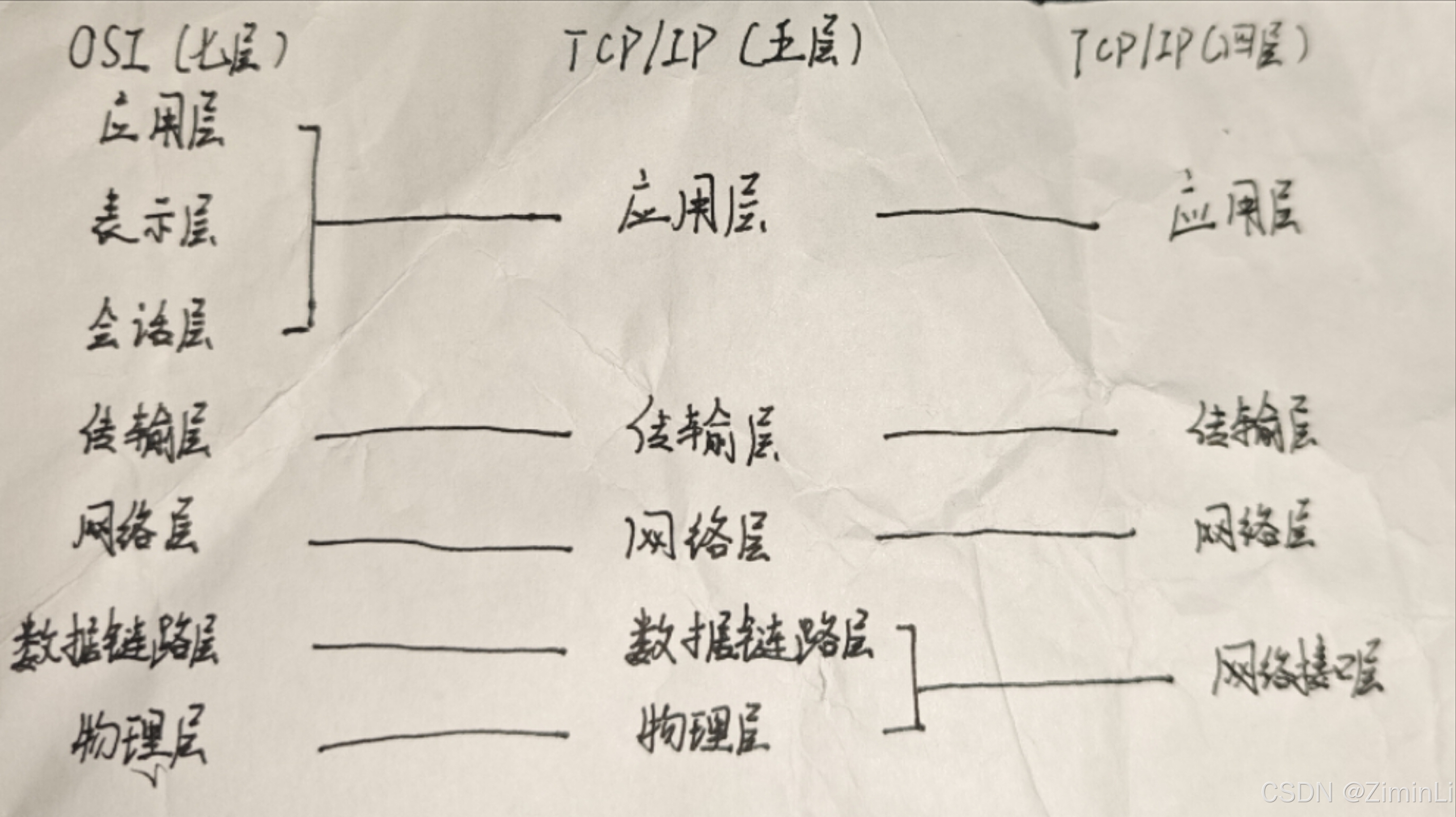

1.通信模型和封装

2.以太网

3.MAC地址

4.以太网帧

5.MAC地址表的建立

二、9/6

1.交换机的数据的处理

2.以太网帧的分类

3.广播域

4.vlan技术开发背景

三、9/9

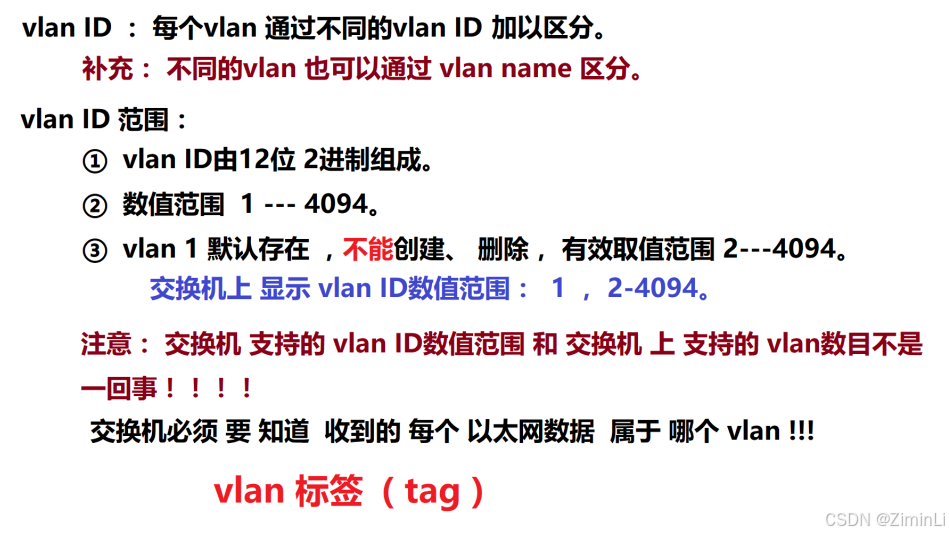

1.vlan ID

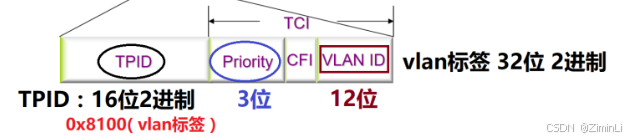

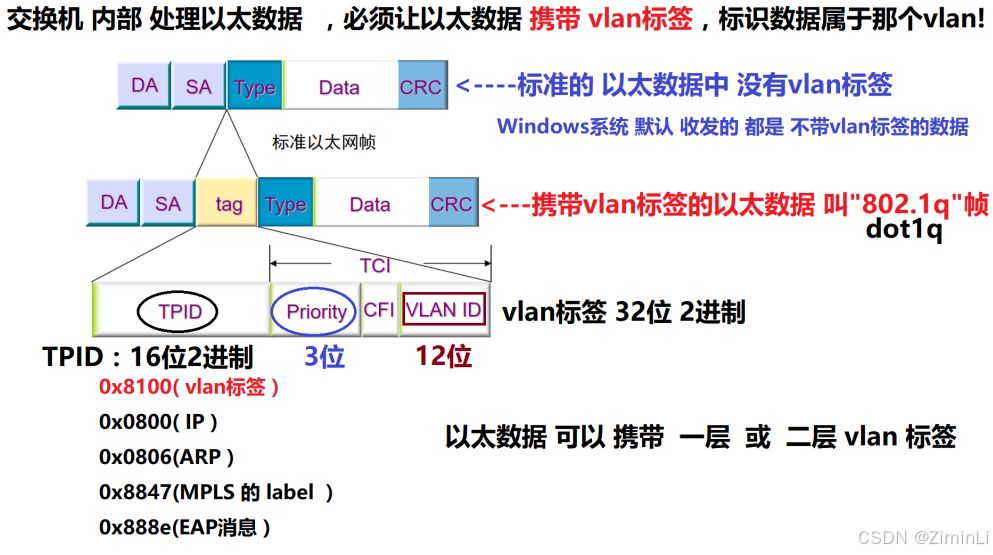

2.vlan标签

3.vlan类型

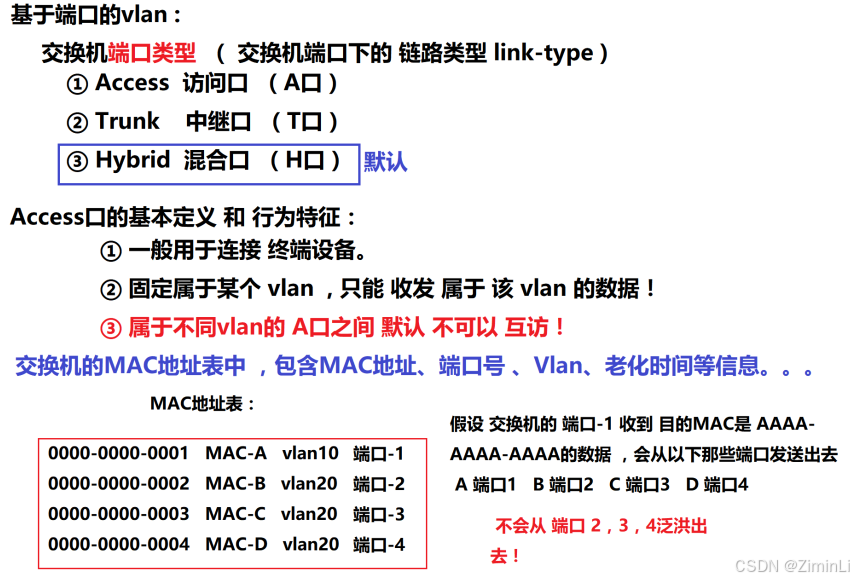

4.Access口

四、9/13

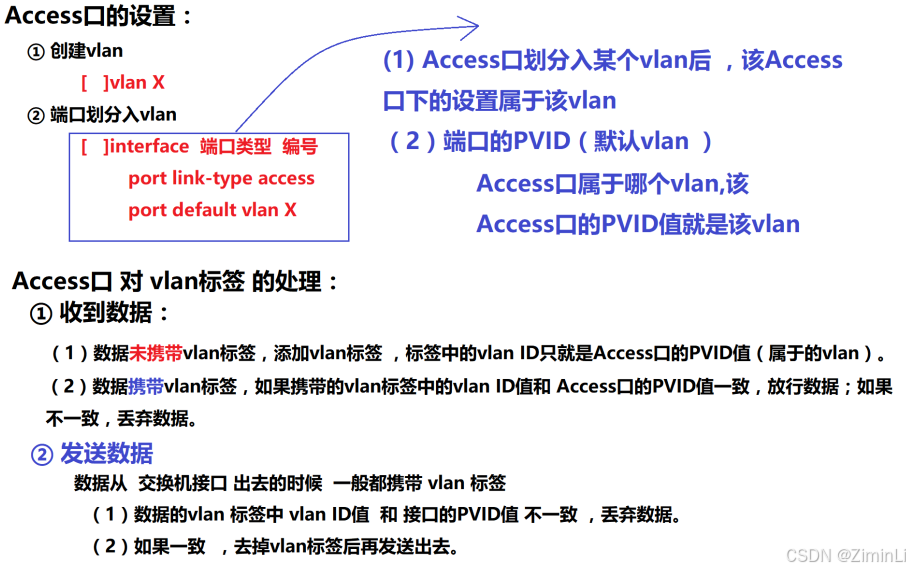

1.Access口对标签的处理

2.Access口的分析

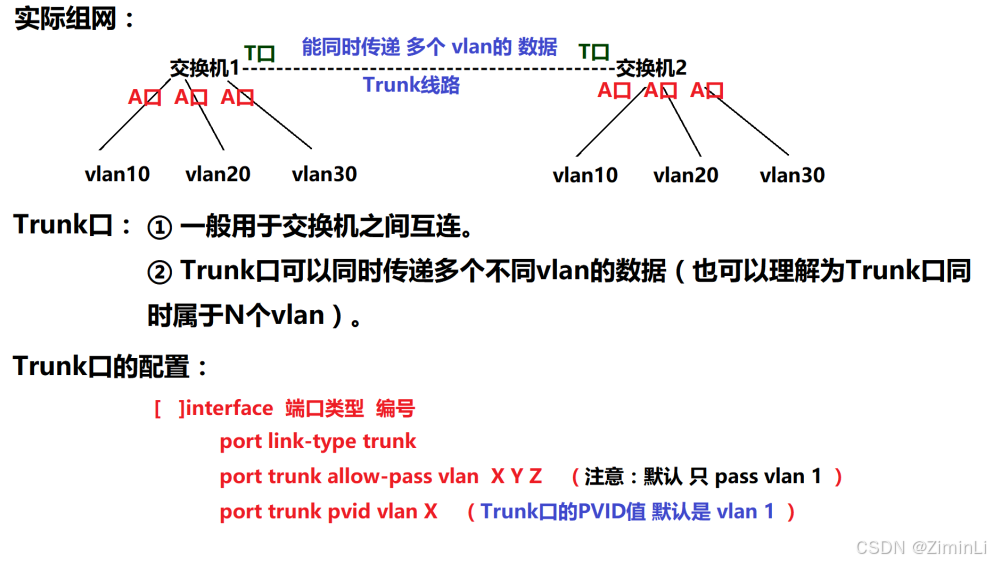

3.Trunk口

五、9/24

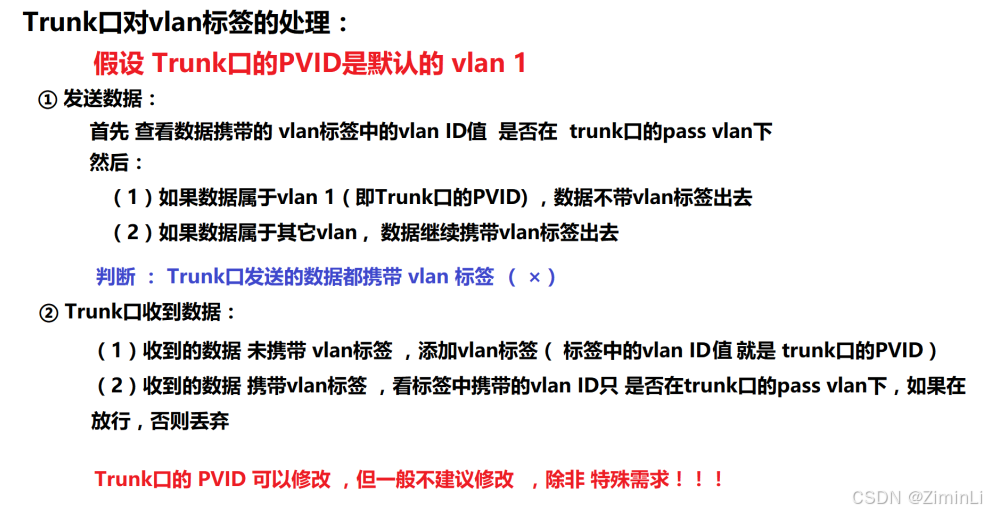

1.Trunk口对vlan标签的处理

2.Trunk口行为的分析

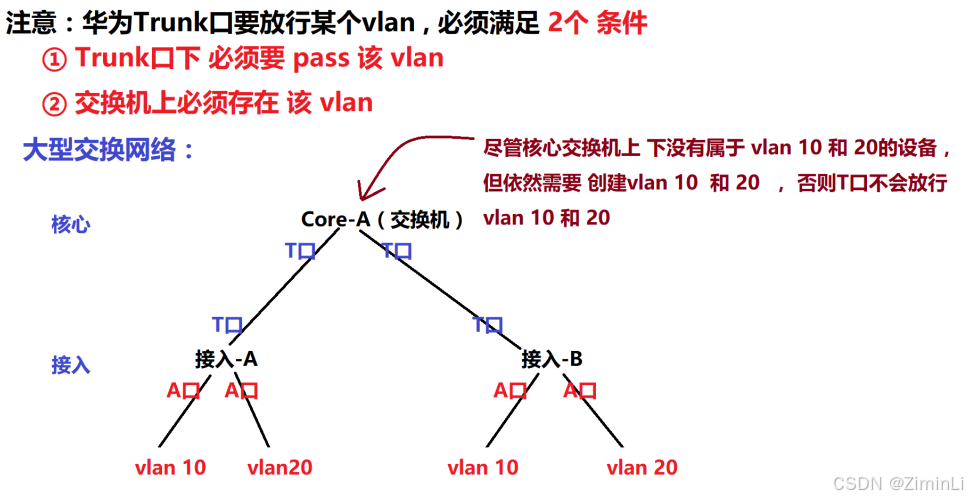

3.Trunk口部署注意点

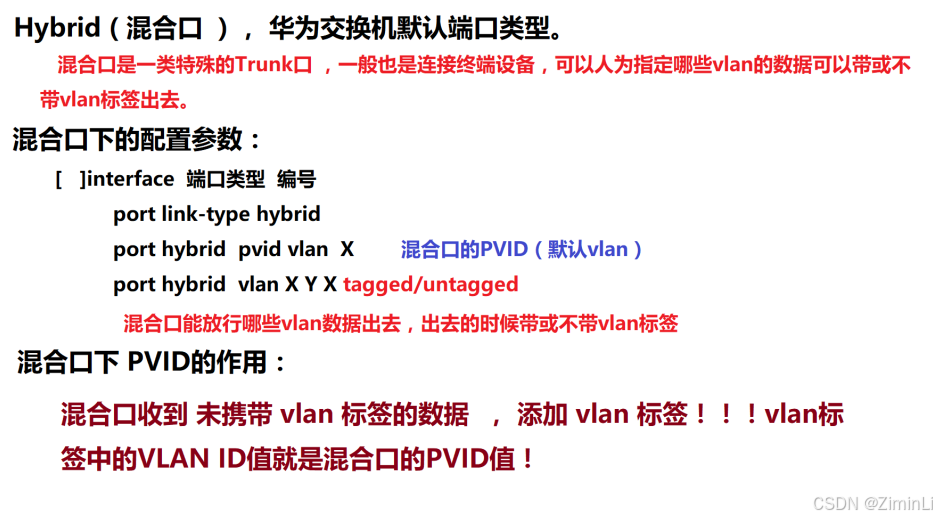

4.Hybrid口

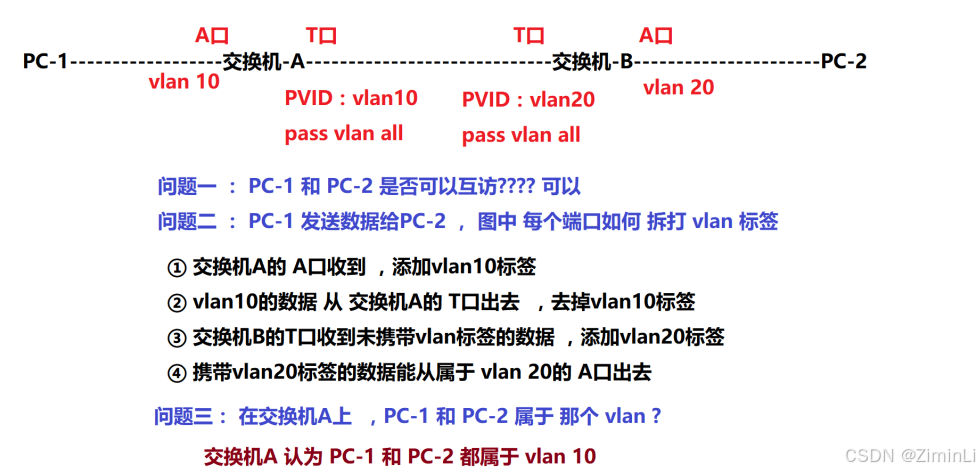

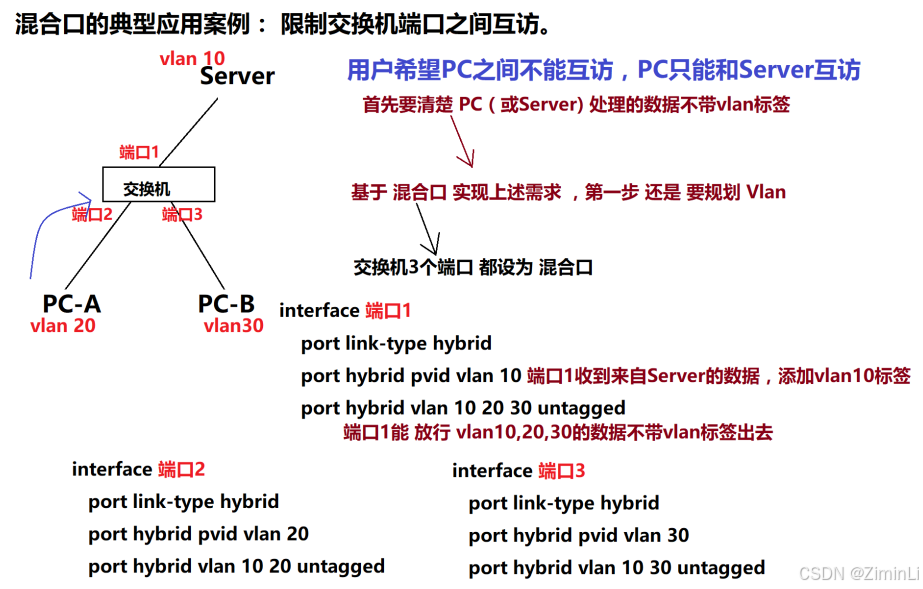

5.Hybrid口的应用

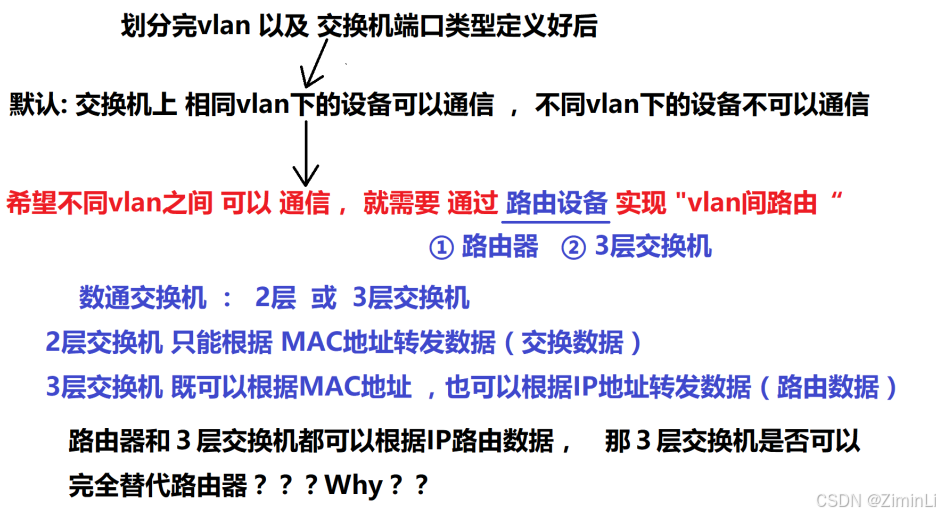

6.vlan间路由的定义

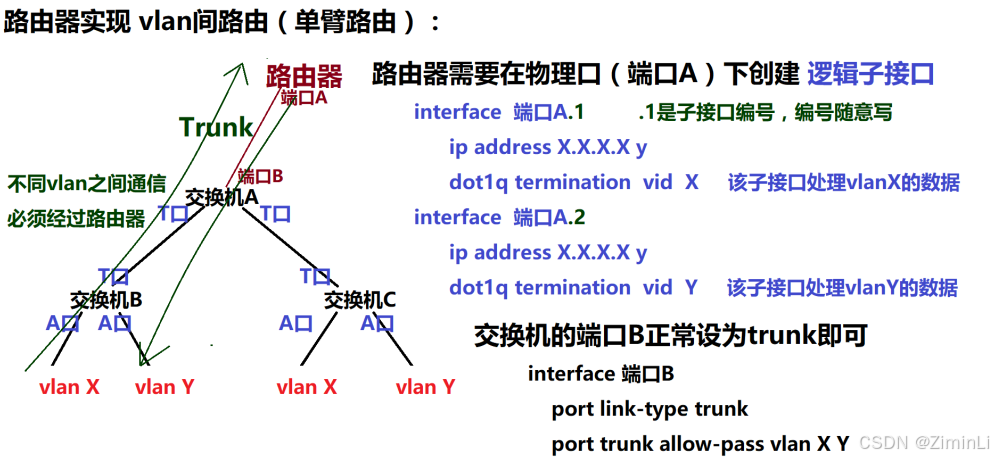

7.单臂路由

六、9/27

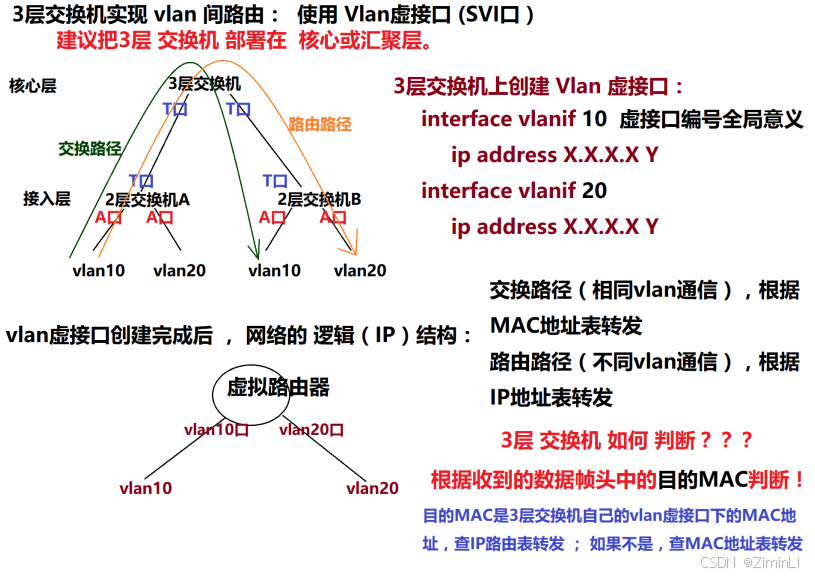

1.3层交换机实现vlan间路由

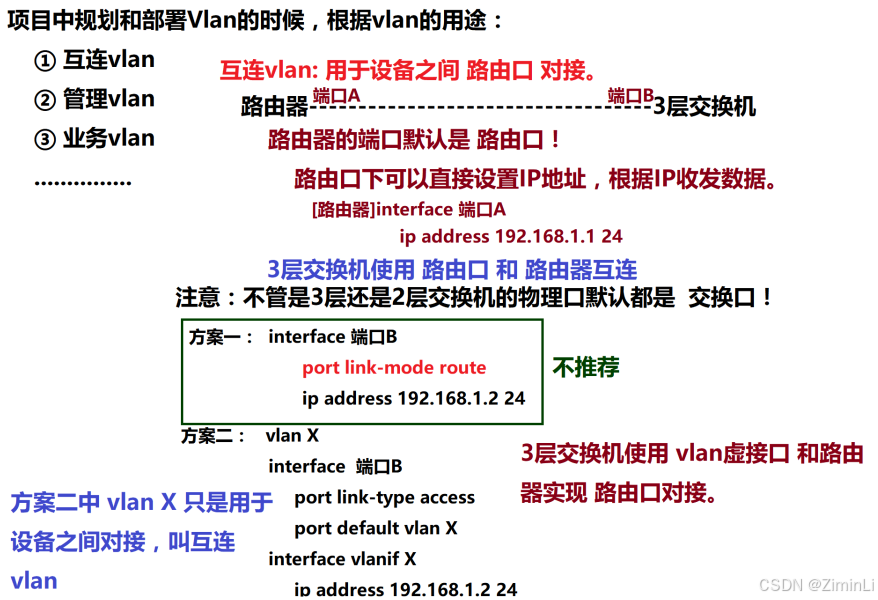

2.互联vlan

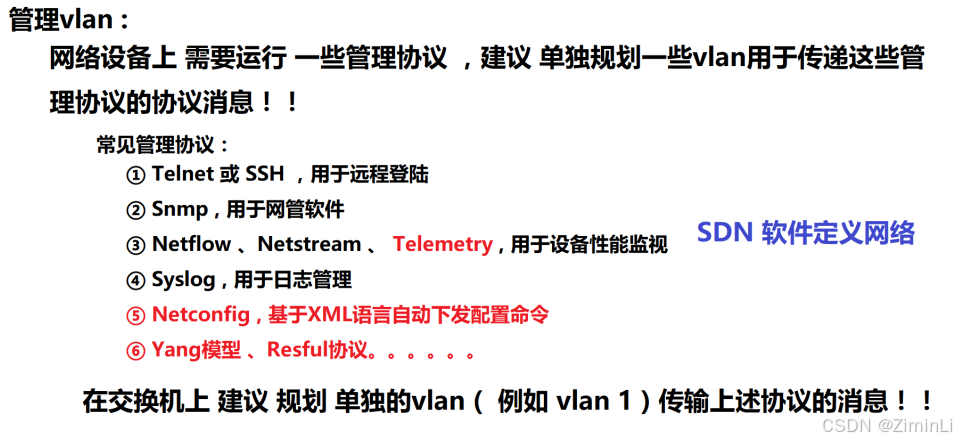

3.管理vlan

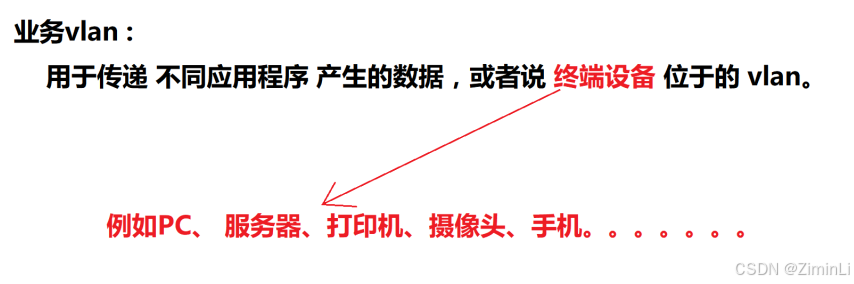

4.业务vlan

七、10/8

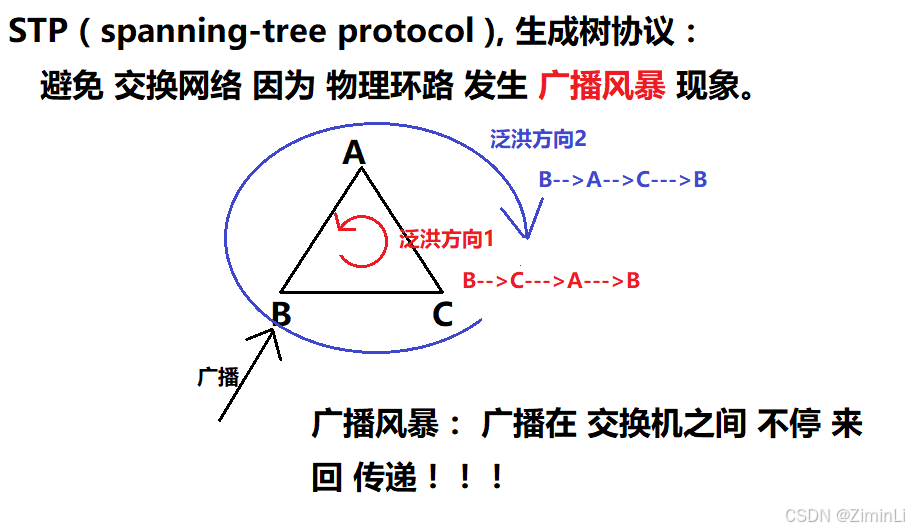

1.广播风暴

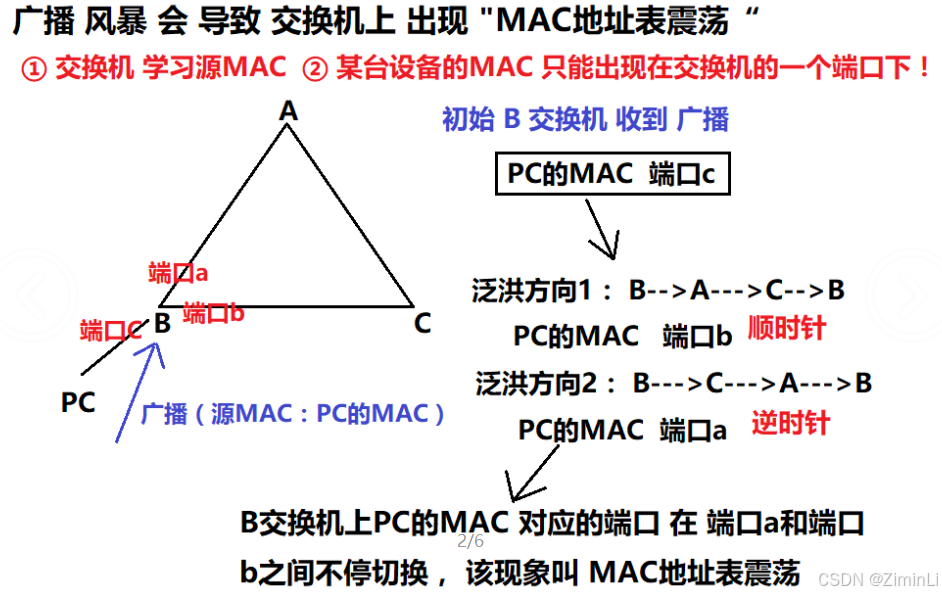

2.MAC地址表震荡

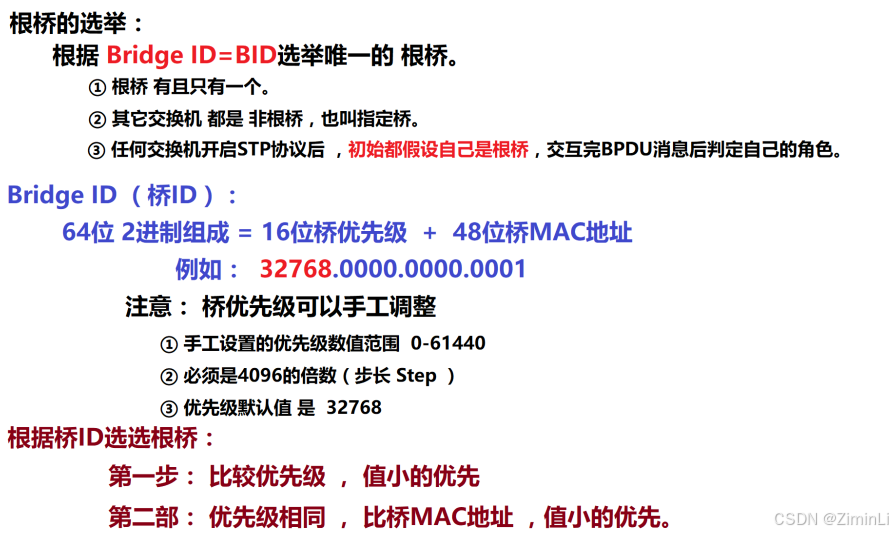

3.桥ID

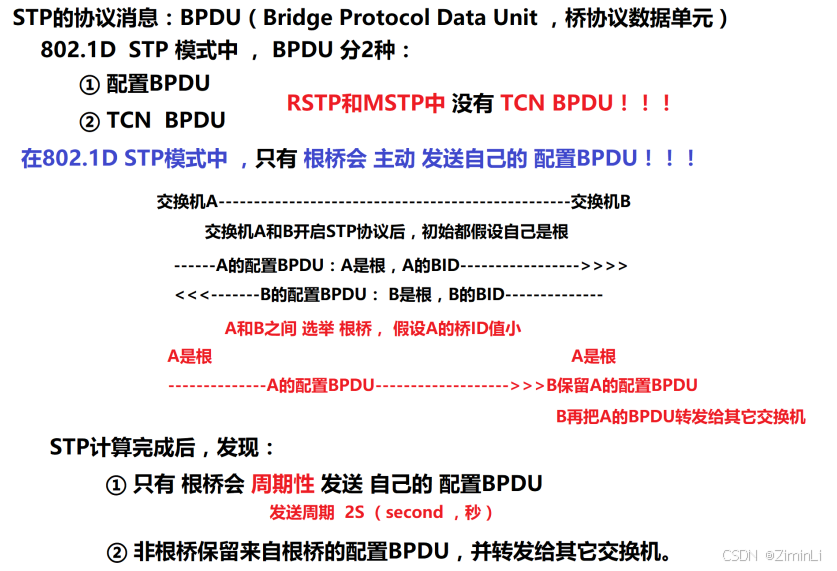

4.配置BPDU

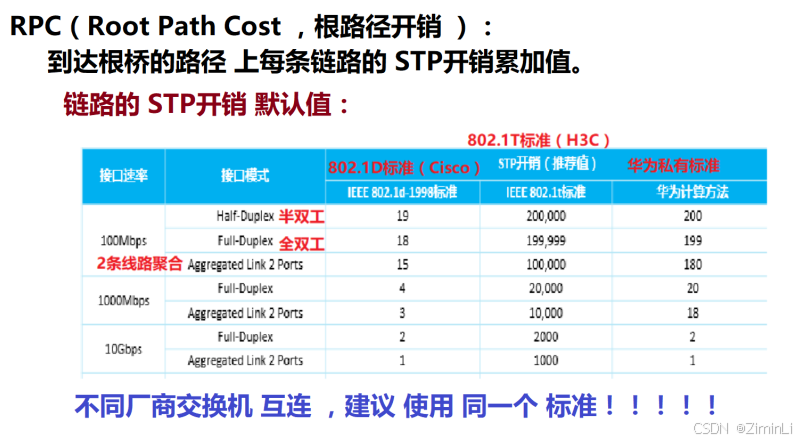

5.RPC

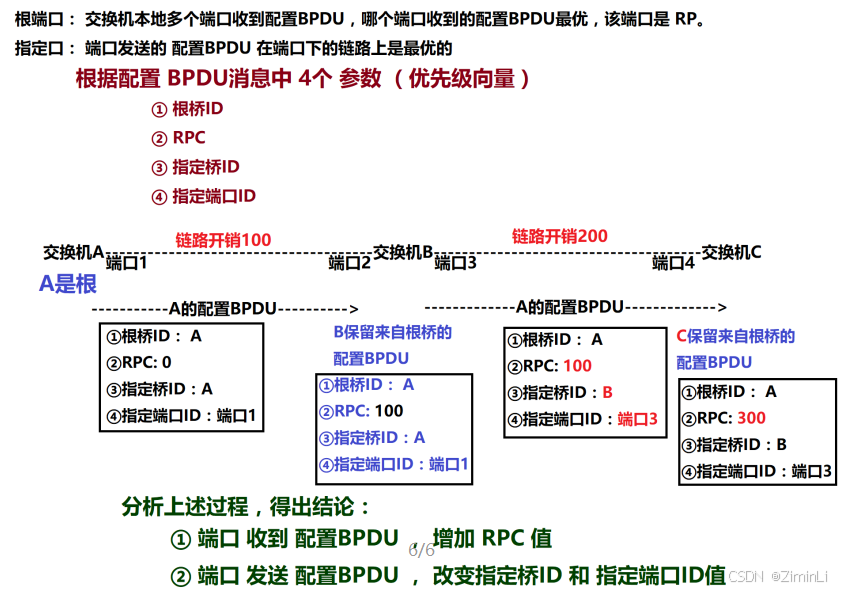

6.优先级向量

八、10/11

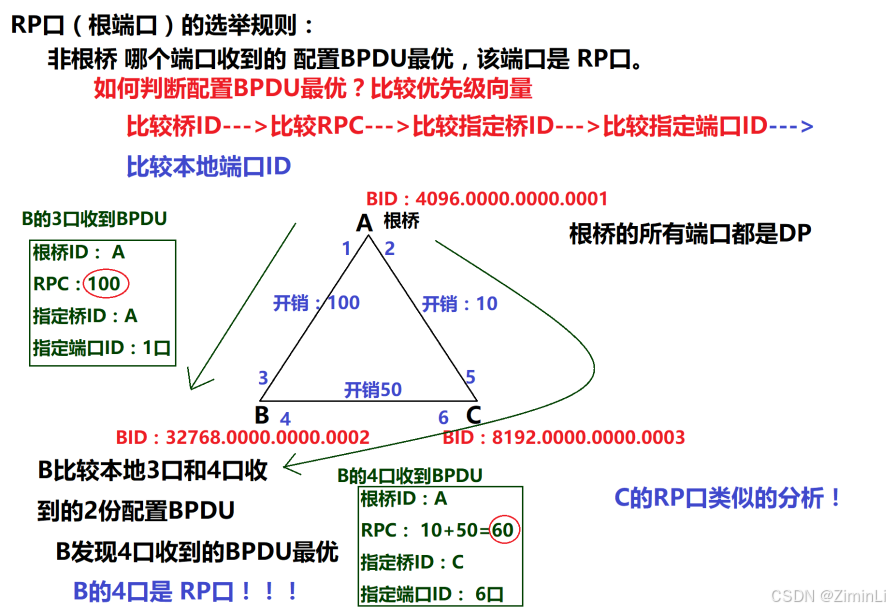

1.RP口选举

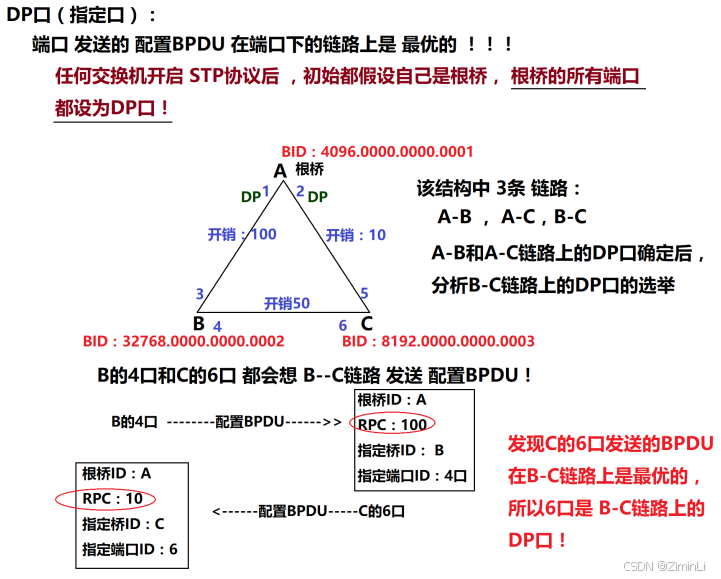

2.DP口选举

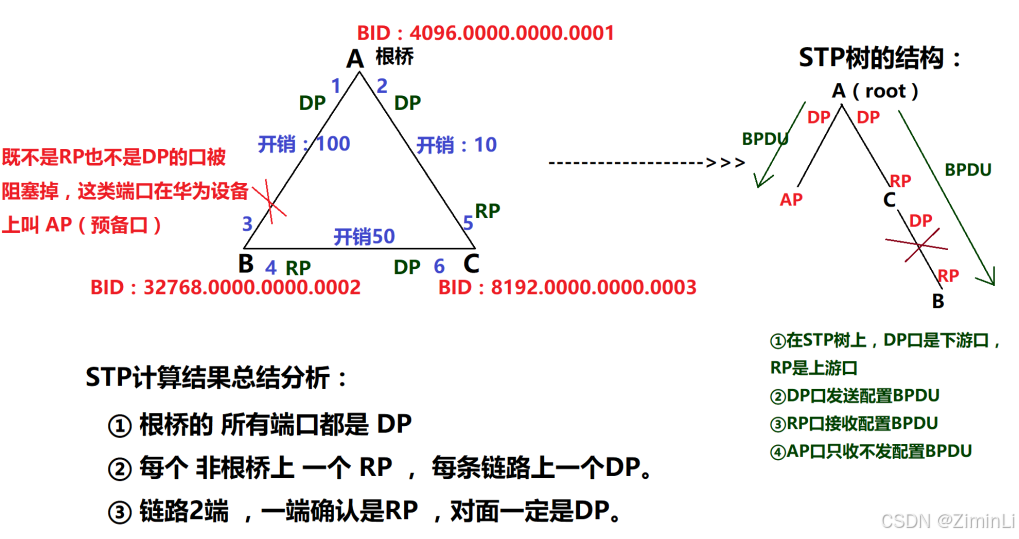

3.STP计算结果

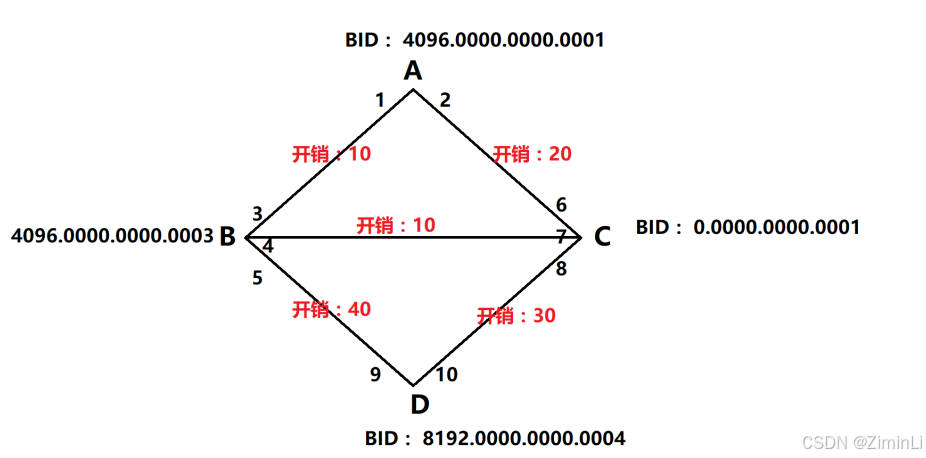

4.课后练习

A、B、D：非根桥
C：根桥
2、4、10：RP口
6、7、8：DP口

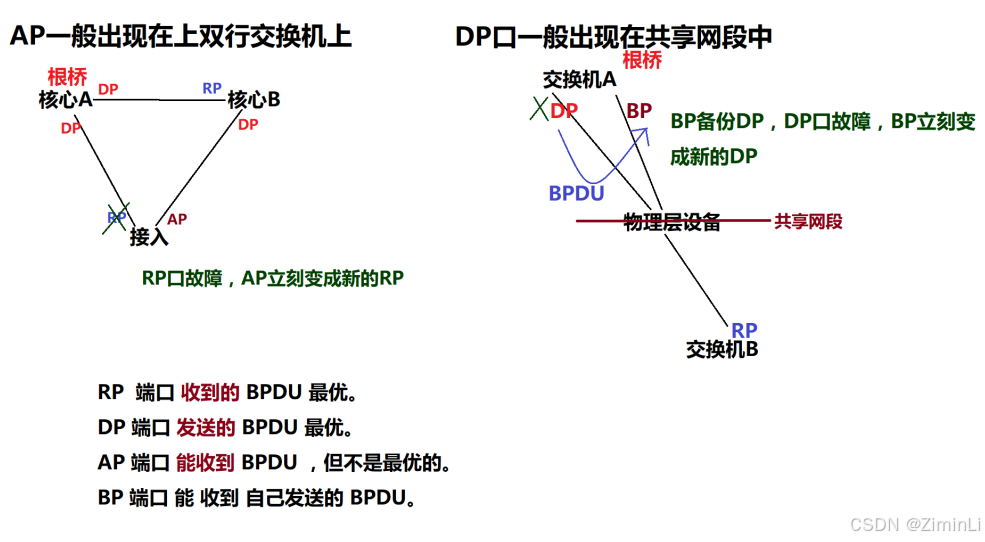

1、3、5、9：AP口

九、10/15

1.临时环路

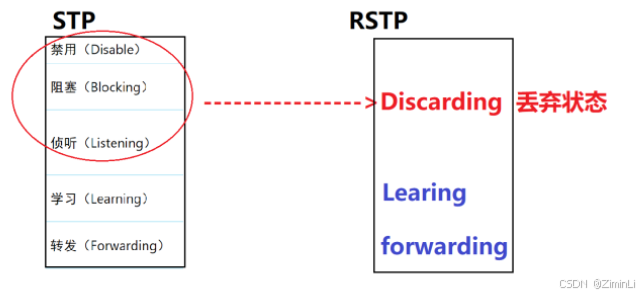

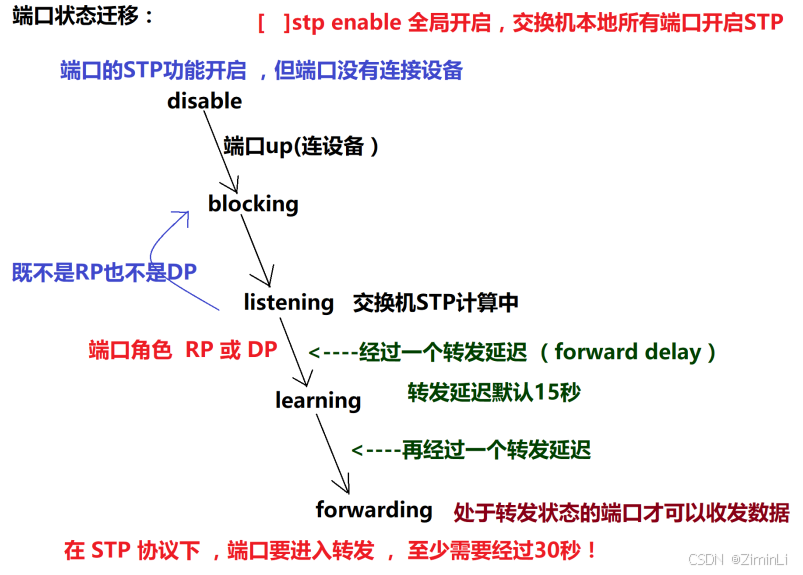

2.端口状态迁移

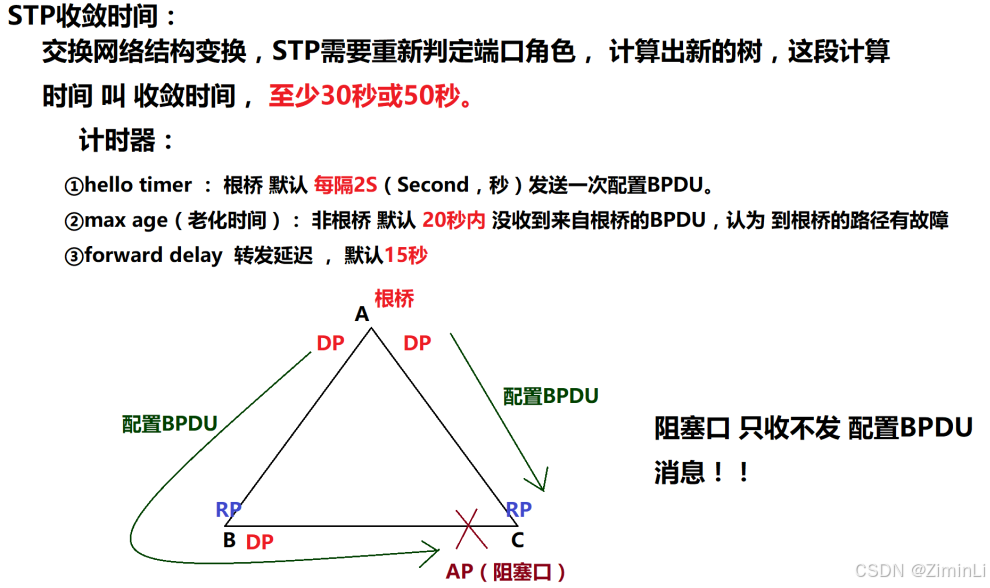

3.STP收敛时间

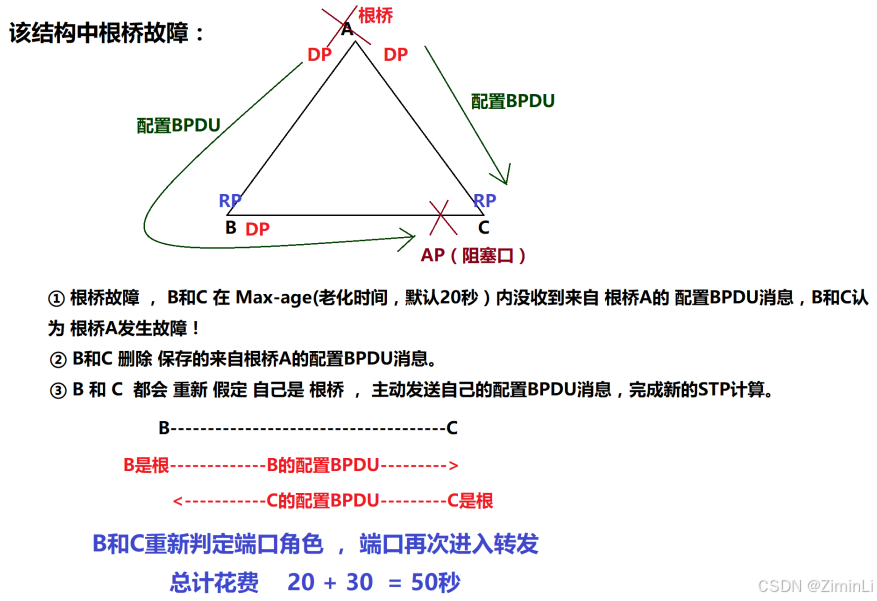

4.根桥故障收敛时间

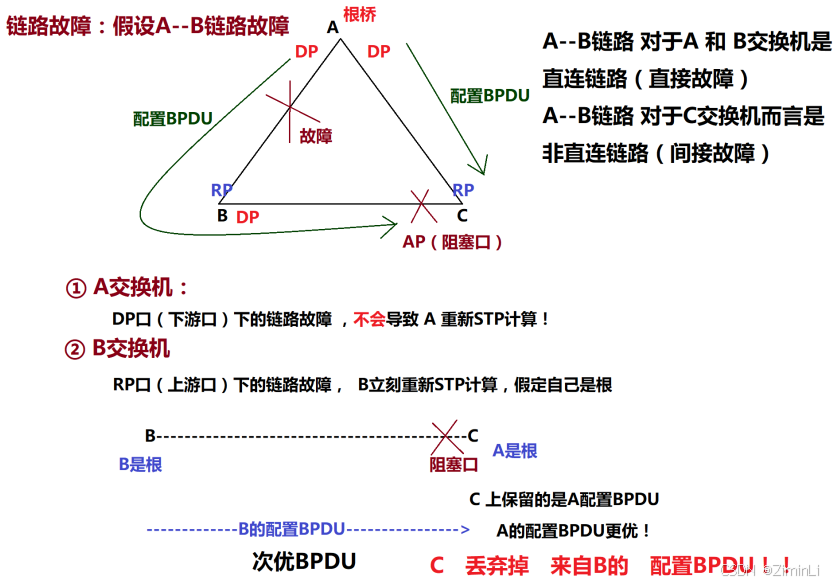

5.直接或间接故障

十、10/18

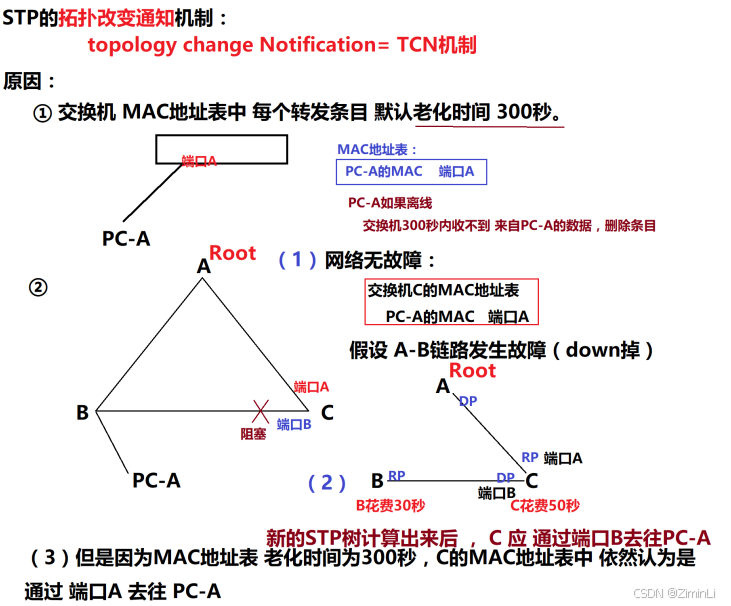

1.TCN的设计原因

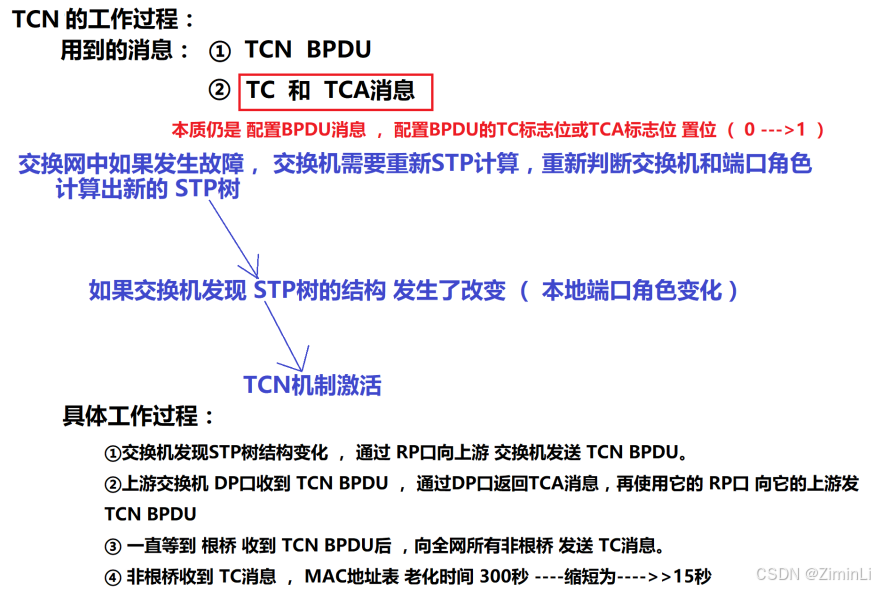

2.TCN的工作过程

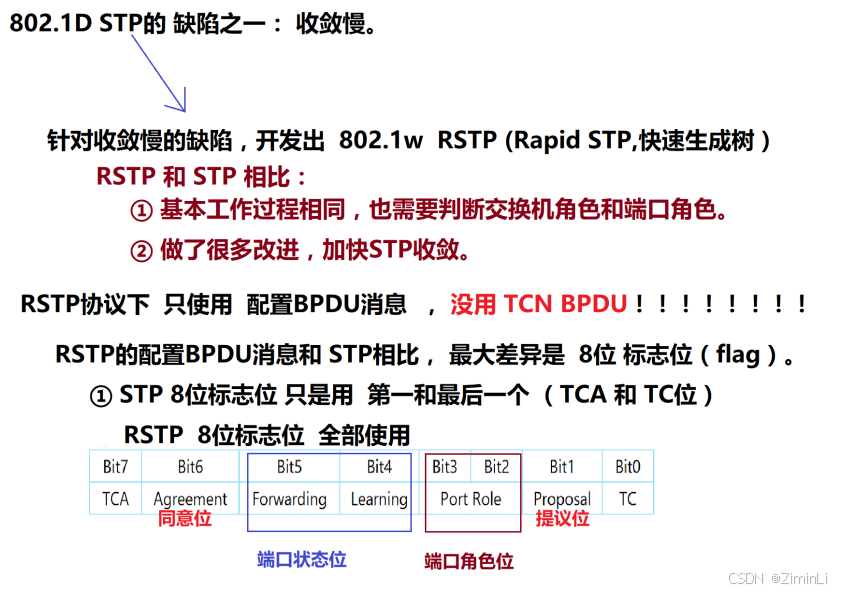

3.RSTP的配置BPDU消息

4.RSTP的改进一

5.补充

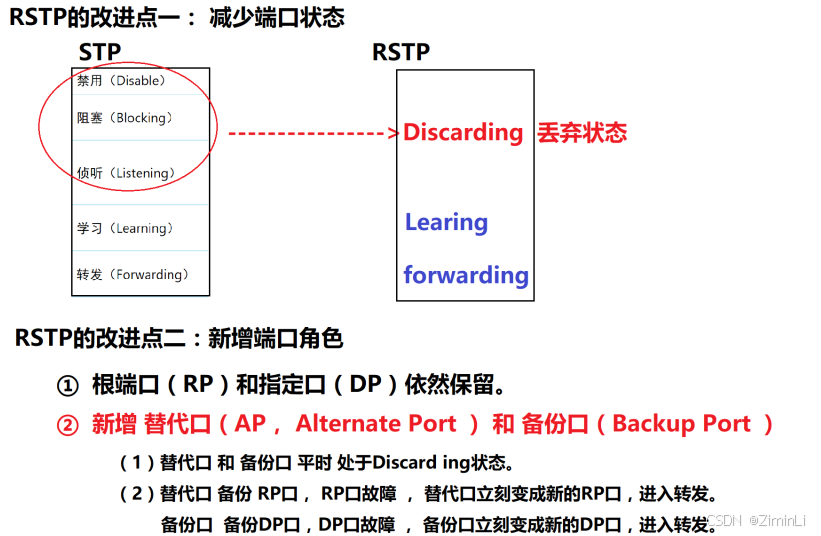

十一、10/22

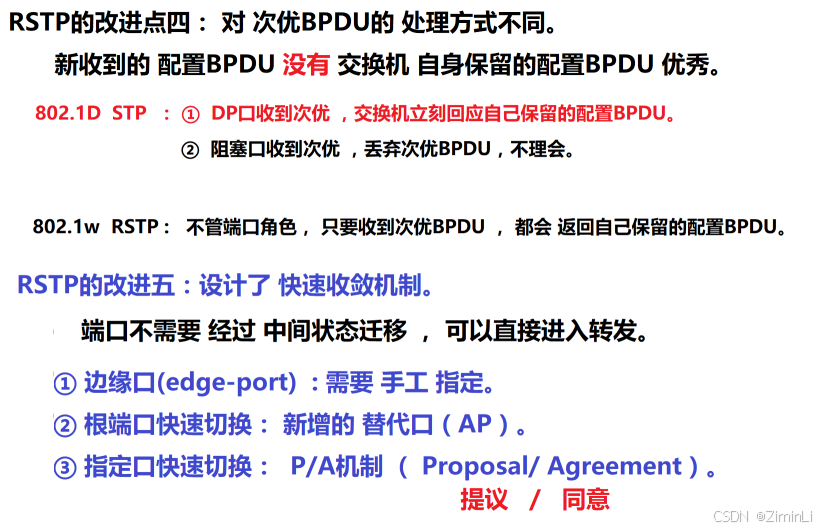

1.RSTP的改进二

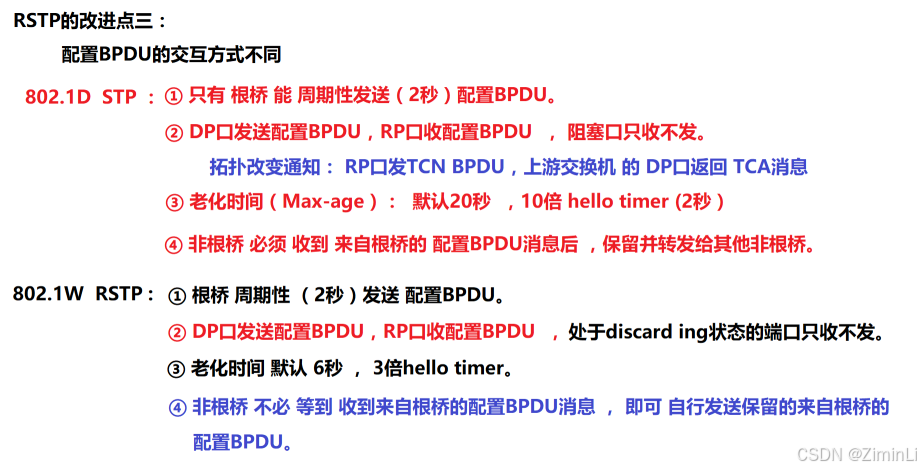

2.RSTP的改进三

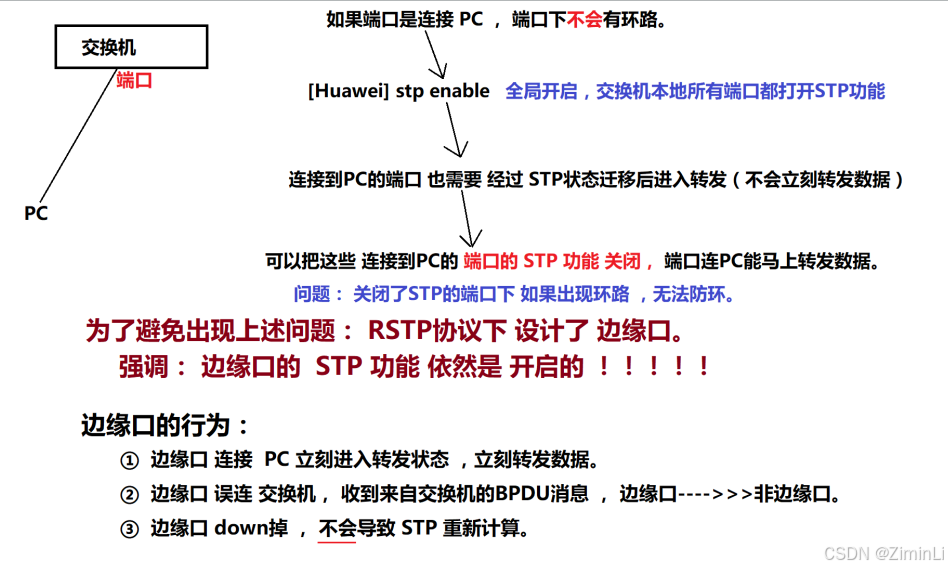

3.边缘口

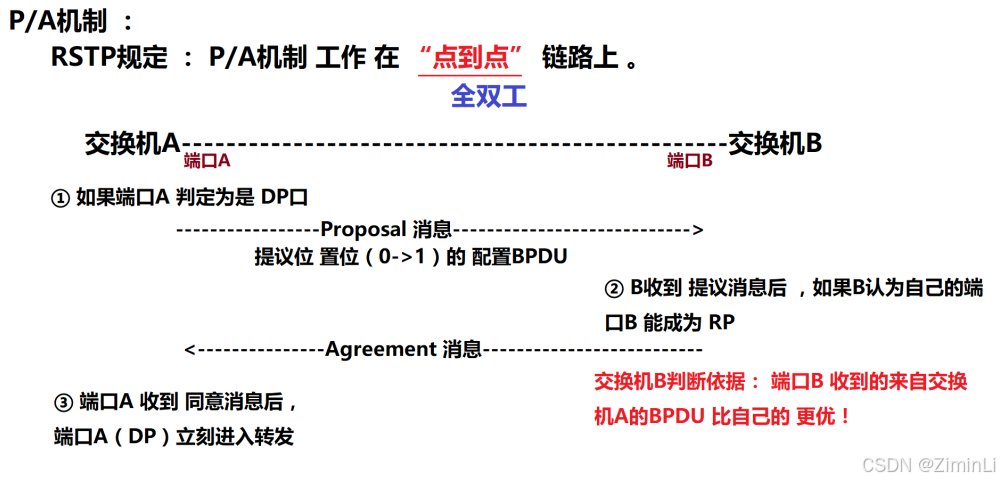

4.PA机制

十二、阶段测验

1. 根据交换机处理VLAN 数据帧的方式不同，H3C 以太网交换机的端口类型分ABD。
   A. access 端口 B. trunk 端口 C. 镜像端口
   D. hybrid 端口 E. monitor 端口

2. 以下关于Trunk 端口、链路的描述正确的是BC。（选择一项或多项）
   A. Trunk 端口的PVID 值不可以修改（Trunk口PVID 默认vlan 1, 可以修改）
   B. Trunk 端口接收到数据帧时，当检查到数据帧不带有VLAN ID 时，数据帧在端口加上相应的PVID 值作为VLAN ID
   C. Trunk 链路可以承载带有不同VLAN ID 的数据帧
   D. 在Trunk 链路上传送的数据帧都是带VLAN ID 的

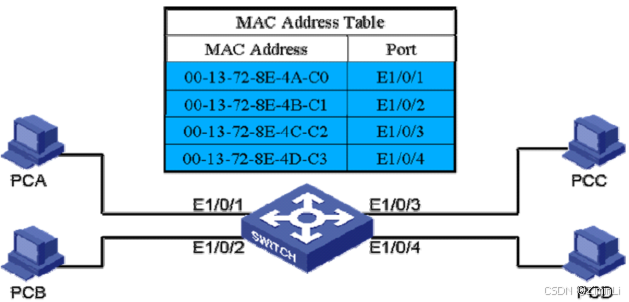

3. 某二层交换机上的MAC 地址表如图所示。当交换机从E1/0/2 接口收到一个目的MAC 地址为00-13-72-8E-4B-C1 的帧时，交换机会将该帧F。（选择一项或多项）

   A. 从E1/0/1 接口发送出去 B. 从E1/0/2 接口发送出去
   C. 从E1/0/3 接口发送出去 D. 从E1/0/4 接口发送出去
   E. 从交换机上的所有接口发送出去 F. 直接丢弃

4. 如果以太网交换机中某个运行STP 的端口不接收或转发数据，接收并发送BPDU，不进行地址学习，那么该端口应该处于状态A。
   A. Blocking
   B. Listening
   C. Learning
   D. Forwarding
   E. Waiting
   F. Disable

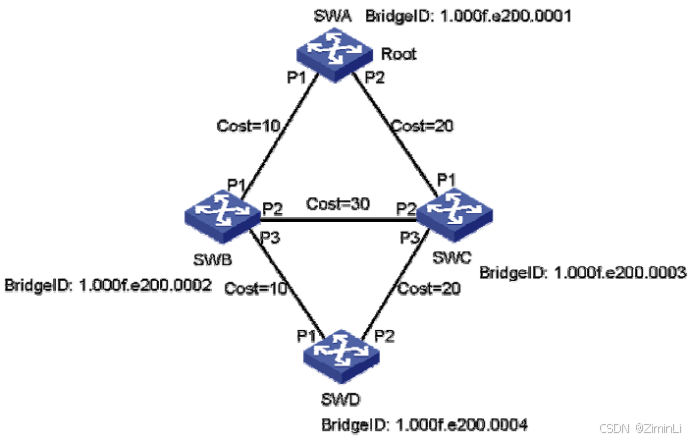

5. 在如图所示的交换网络中，所有交换机都启用了STP 协议。SWA 被选为了根桥。根据图中的信息来看，BD端口应该被置为Blocking 状态。（选择一项或多项）

   A. SWC 的P1
   B. SWC 的P2
   C. SWD 的P1
   D. SWD 的P2
   E. 信息不足，无法判断

6. 关于 STP 协议说法正确的是ABD。（选择一项或多项）
   A. BridgeID 值由网桥的优先级和网桥的MAC 地址组合而成。前面是优先级，后面是MAC 地址。
   B. 以太网交换机桥ID的默认优先级值是32768。
   C. 优先级值越小优先级越低。
   D. 优先级相同时，MAC 地址越小优先级越高。
   E. BridgeID 值大的将被选为根桥。

7. 关于 STP 端口的角色及其状态，下列说法正确的有 A
   A. 指定端口会经历两个 Forward Delay 时长进入 Forwarding 状态
   B. 只有指定端口最终会处于 Forwarding 状态
   C. 只有 Alternate 端口最终会处于 Blocking 状态
   D. 角色为 Alternate 的端口不会经历 Listening 状态和 Learning 状态

8. 关于 STP 根桥的说法正确的是 BC
   A 根桥指在一个 Physical Segment 上优先级最高的网桥
   B.根桥上的所有端口一定都是指定端口
   C.根桥上没有根端口
   D.根桥上可能存在 Alternate 端口

9. 关于生成树中桥优先级的配置，以下说法正确的有 BC
   A 桥的优先级共 16 位，取值范围为 0-65535
   B.如果交换机没有配置桥的优先级，则默认取值为 32768
   C.桥优先级的取值步长为 4096
   D.优先级取值越小表明该桥的优先级越低 值小的优先

10. 关于华为交换机的生成树端口开销配置，下列说法正确的有 ACD
    A.华为交换机支持三种端口开销标准,分别为 dot1d-1998、dot1t 和 legacy,通过命令 stp pathcost-standard 可以切换遵循的端口开销标准
    B.华为交换机默认遵循的生成树端口开销标准为 dot1t （默认是legacy 私有标准）
    C.默认情况下，端口开销值越大，表明端口带宽越小
    D.如果不同厂商的交换机互联，应当尽量配置各交换机遵循相同的端口开销标准，否则可能会导致生成树计算结果偏离网络设计初更

十三、10/25

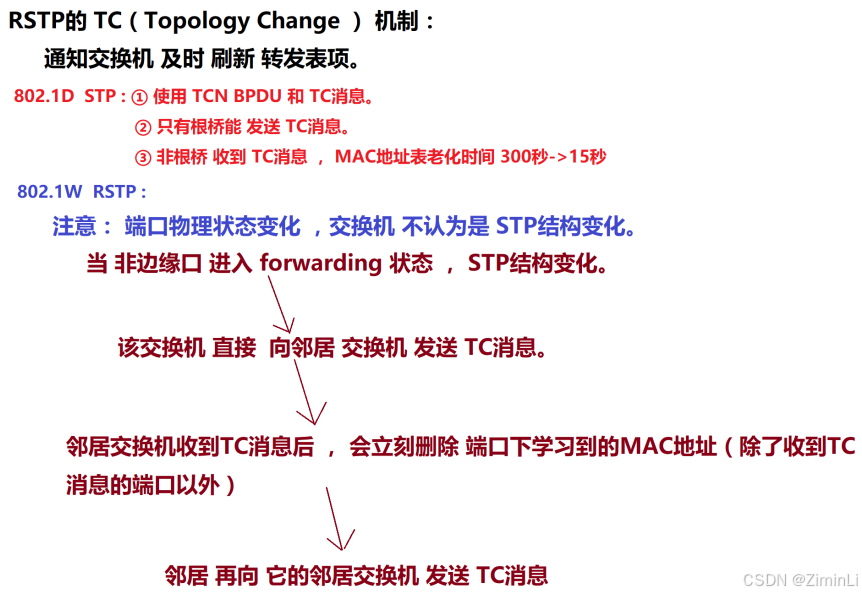

1.RSTP的TC机制

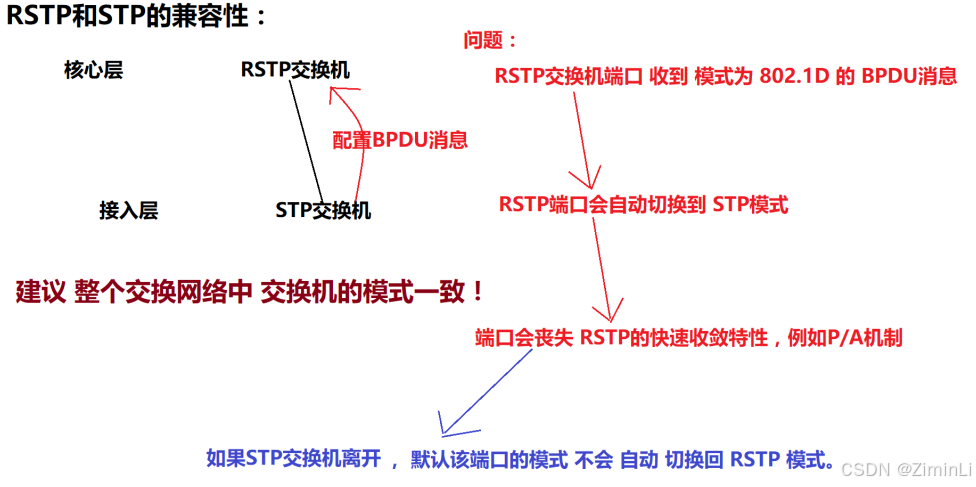

2.RSTP和STP的兼容性

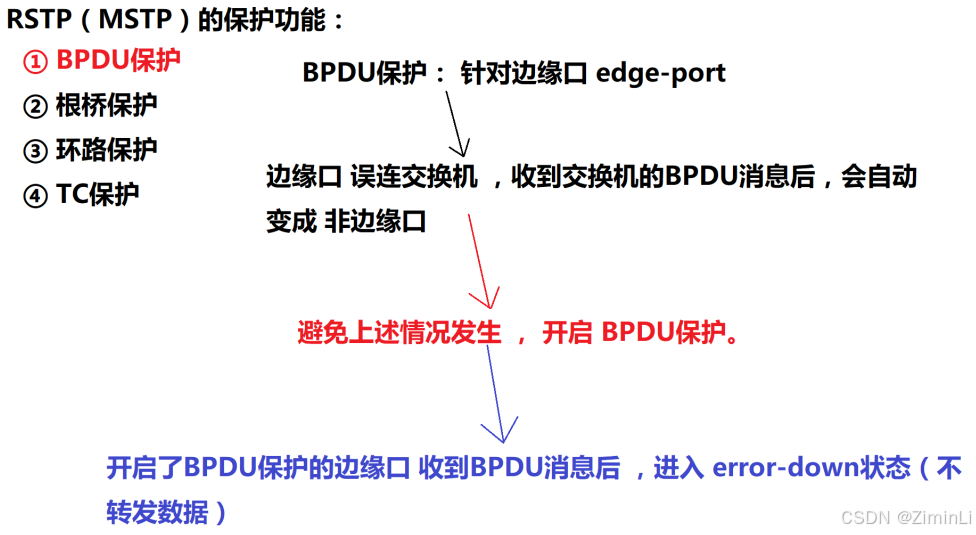

3.BPDU保护

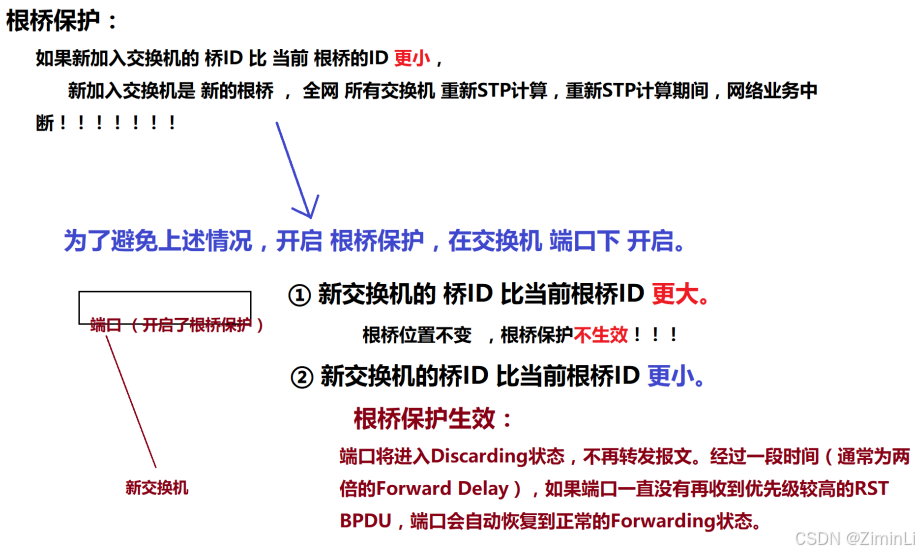

4.根桥保护

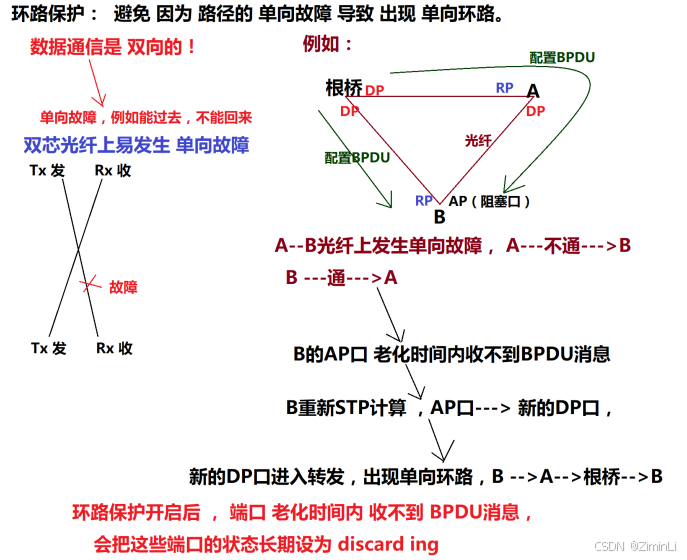

5.环路保护

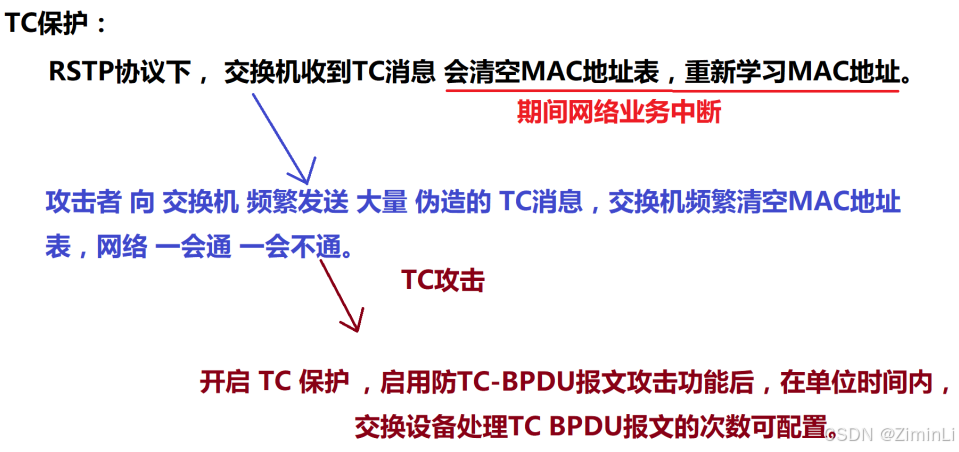

6.TC保护

十四、10/29和11/1

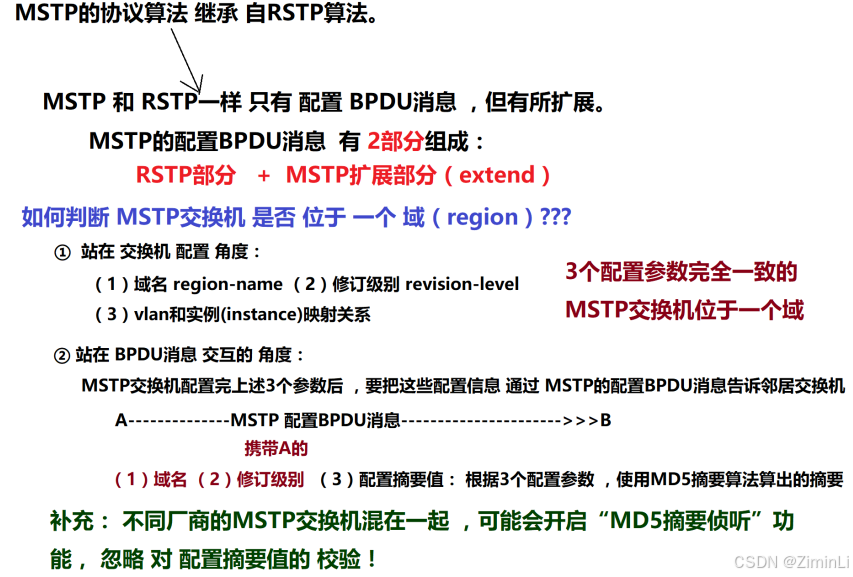

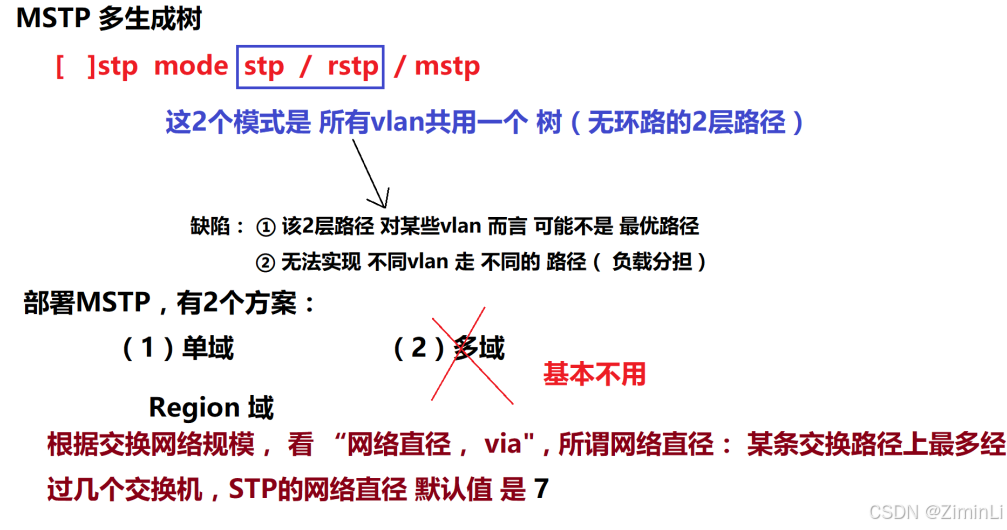

1.MSTP背景

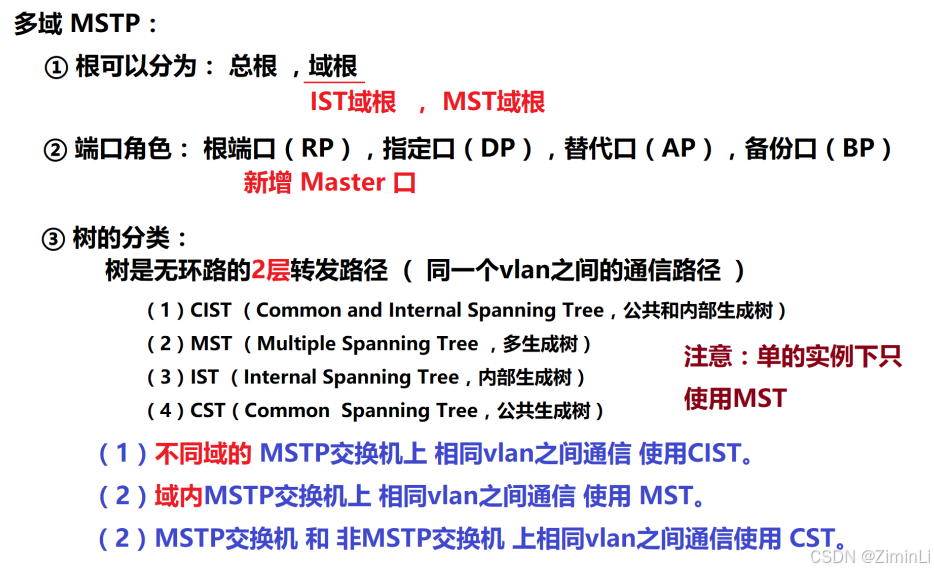

2.单域

3.多域

4.CIST

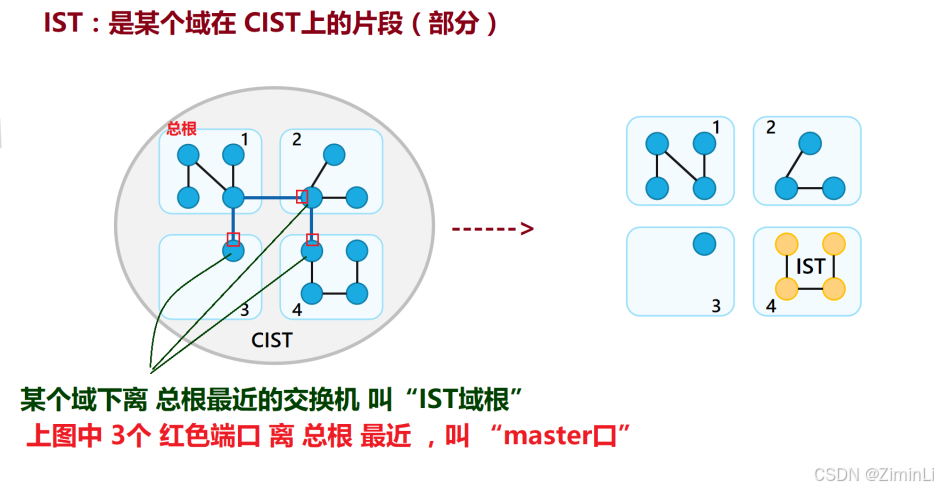

5.IST

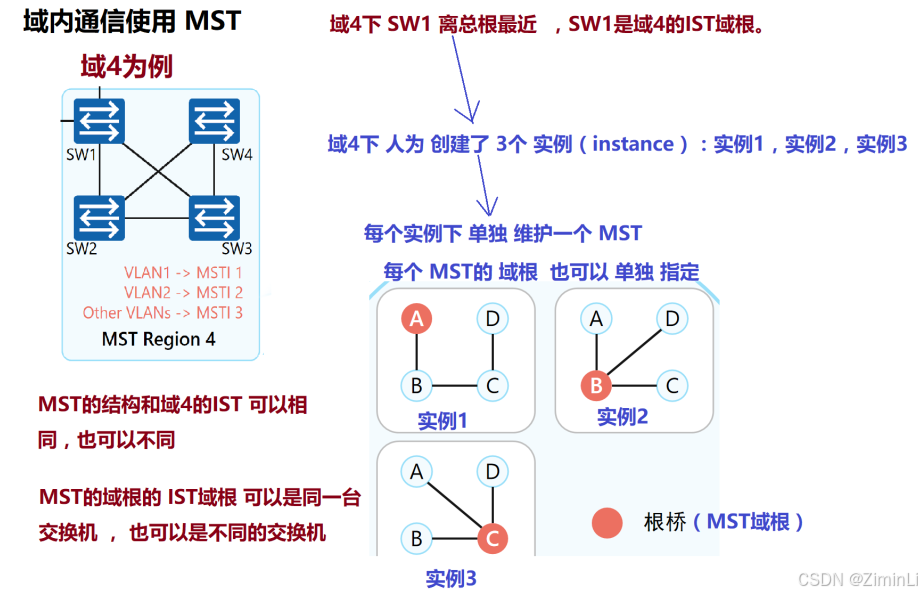

6.MST

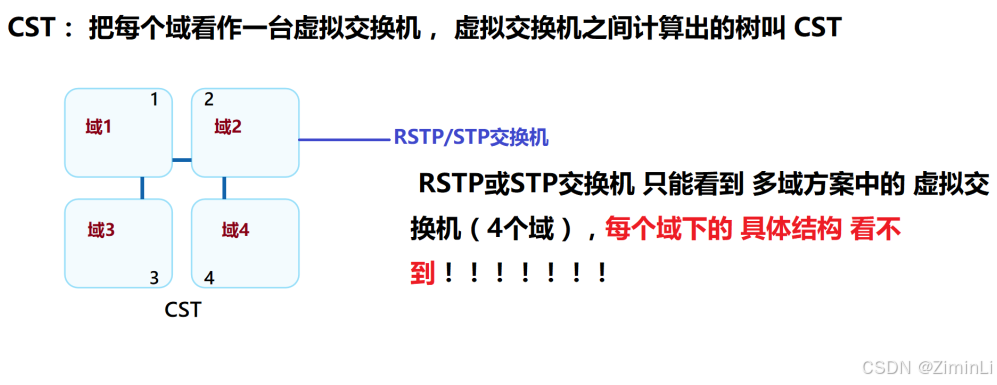

7.CST

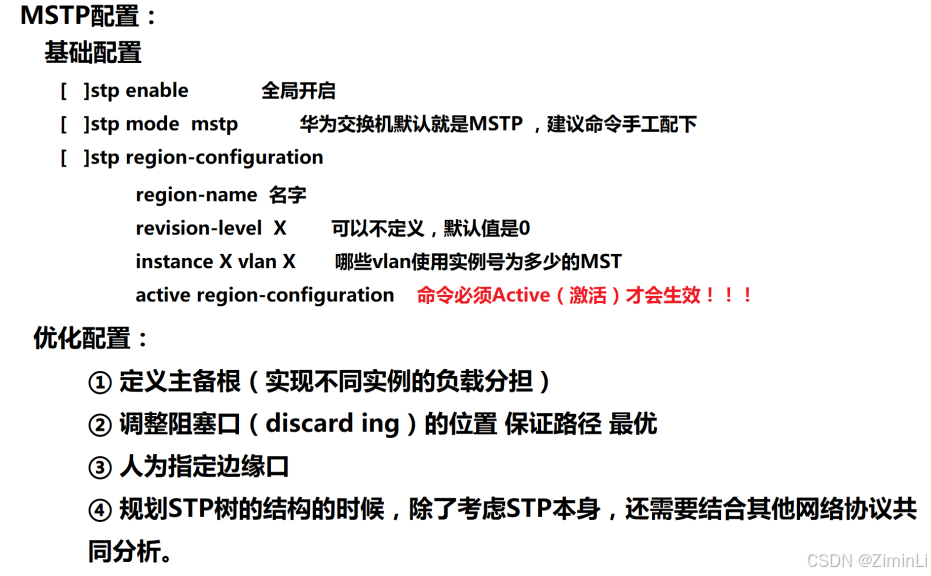

8.MSTP配置

十五、11/5

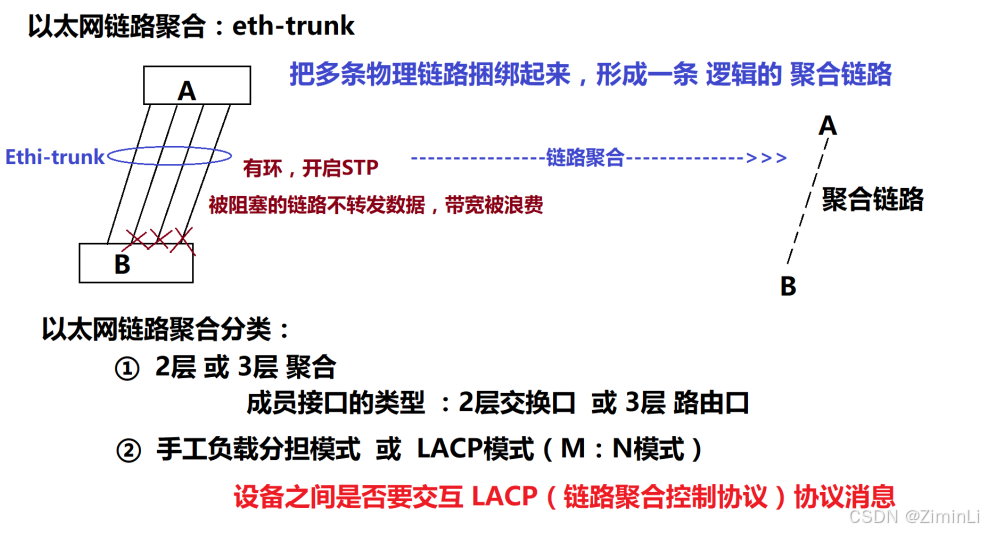

1.链路聚合背景和分类

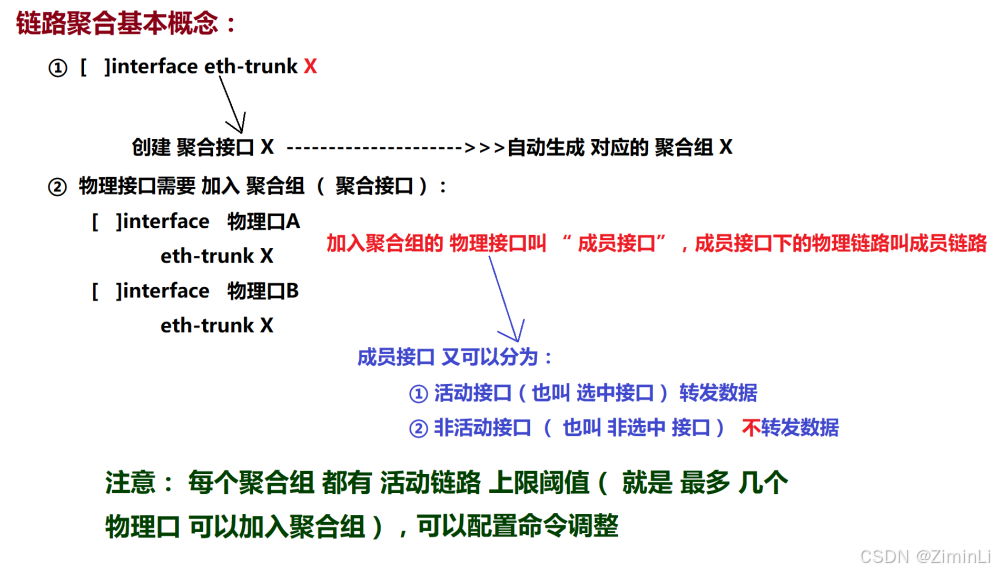

2.概念和术语

3.手工负载分担模式

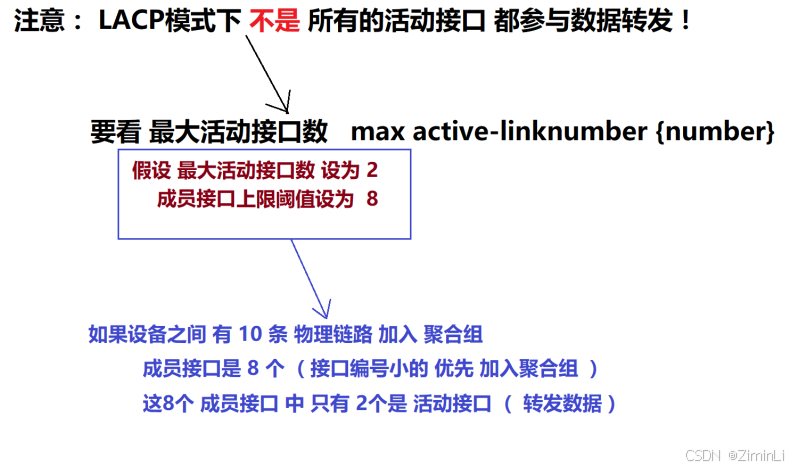

4.LACP模式

5.LACP模式特点

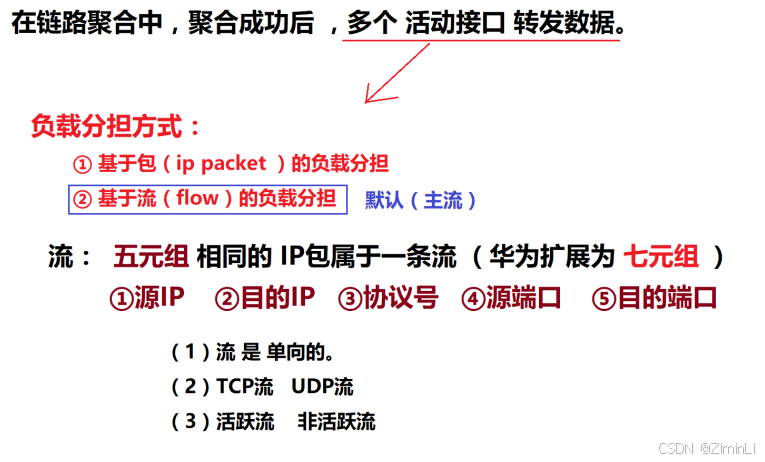

6.流

十六、11/8

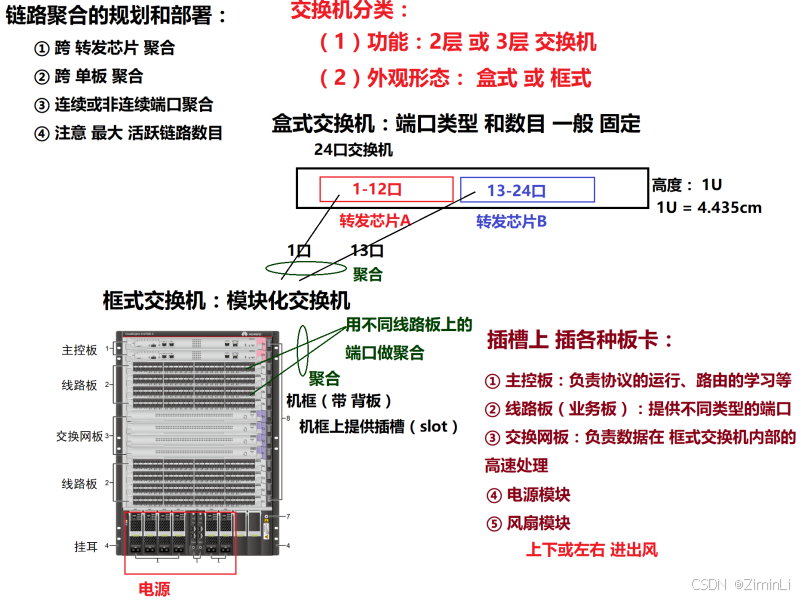

1.链路聚合的规划和部署

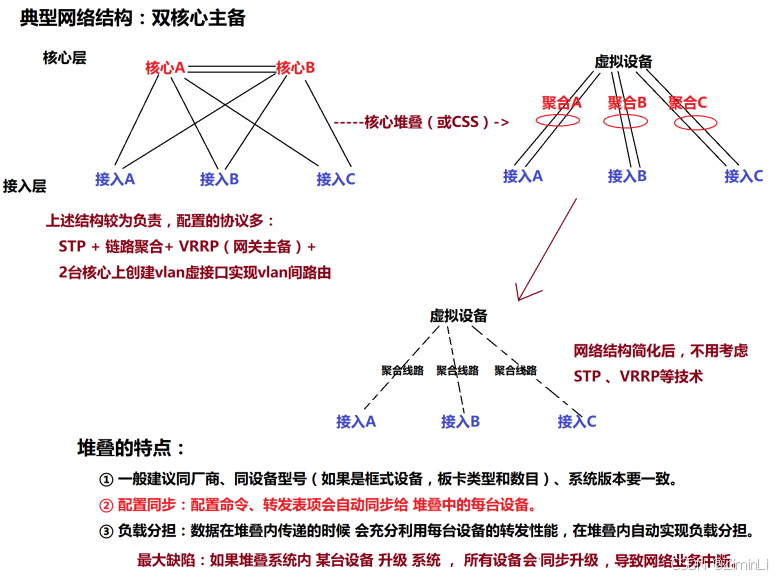

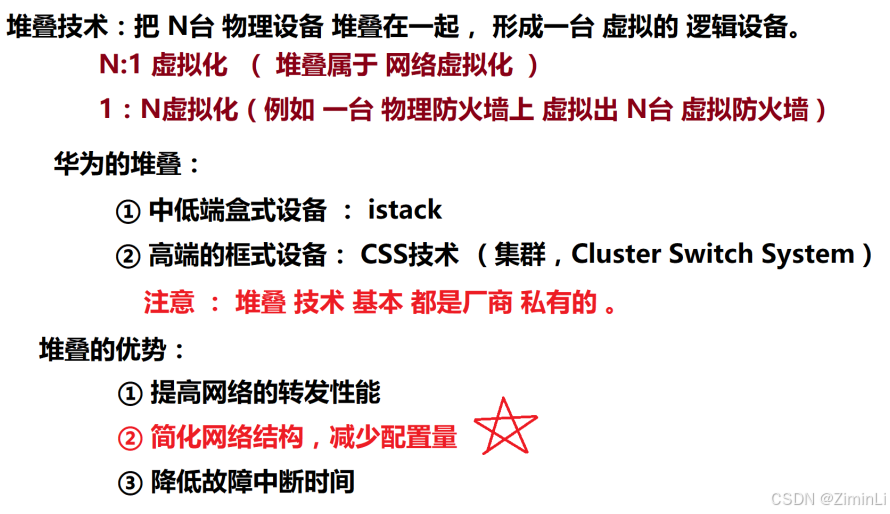

2.堆叠概述

3.堆叠的优势和特点

十七、11/19

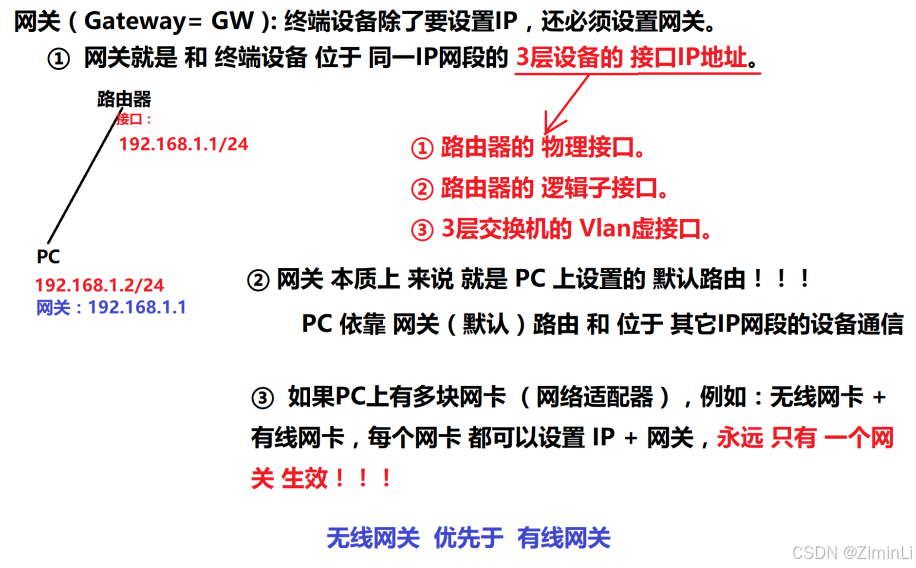

1.网关定义

2.ARP（跨IP网段）工作过程

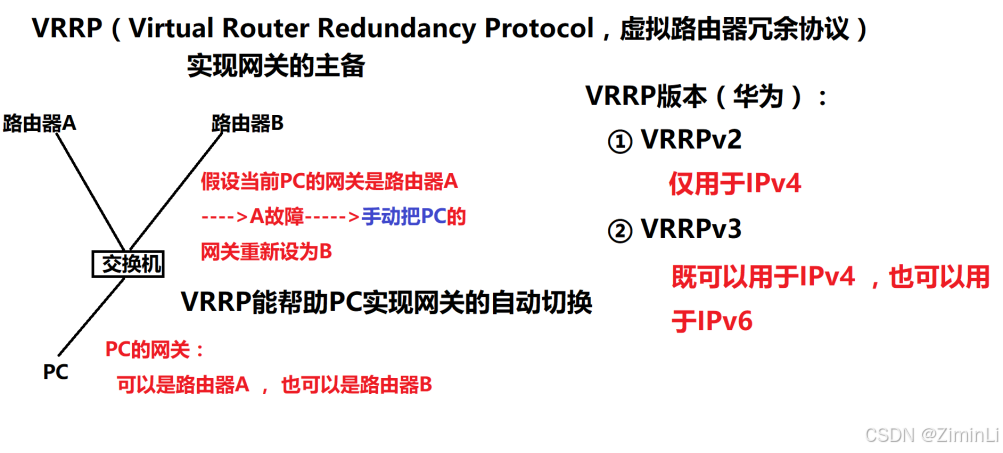

3.VRRP背景

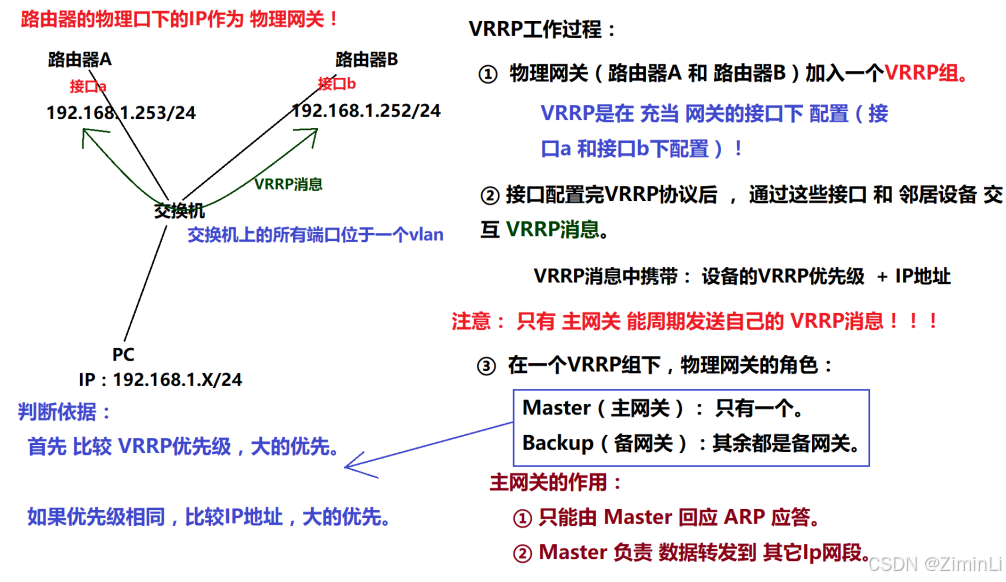

4.VRRP工作过程

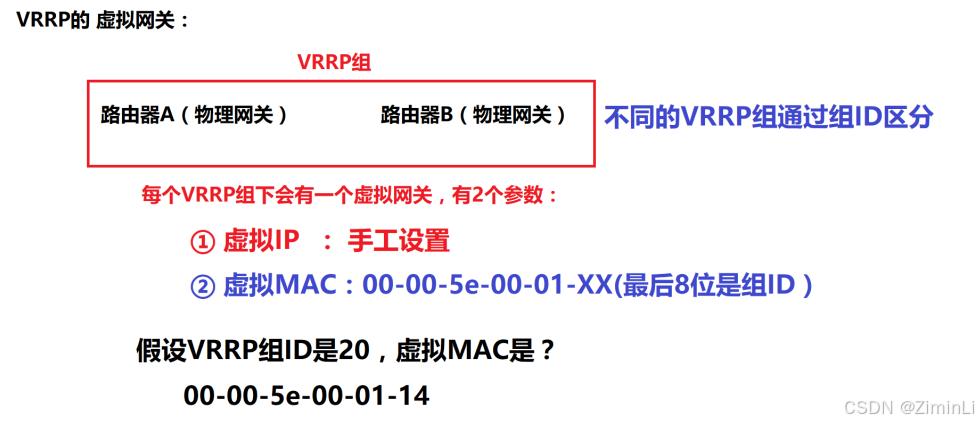

5.虚拟MAC

十八、11/22

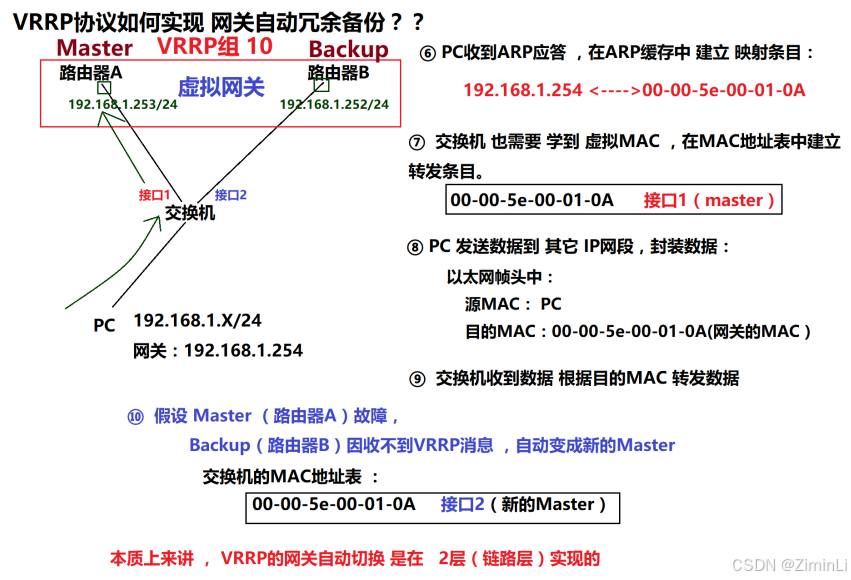

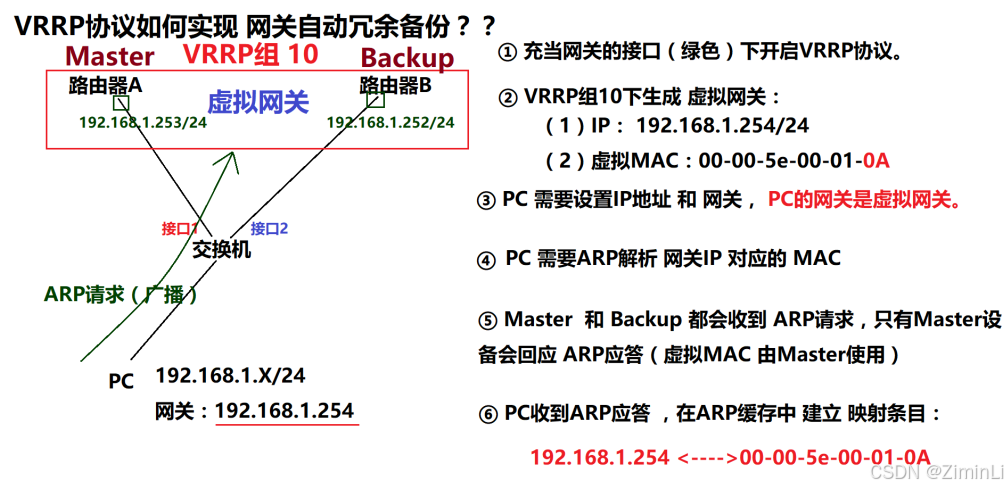

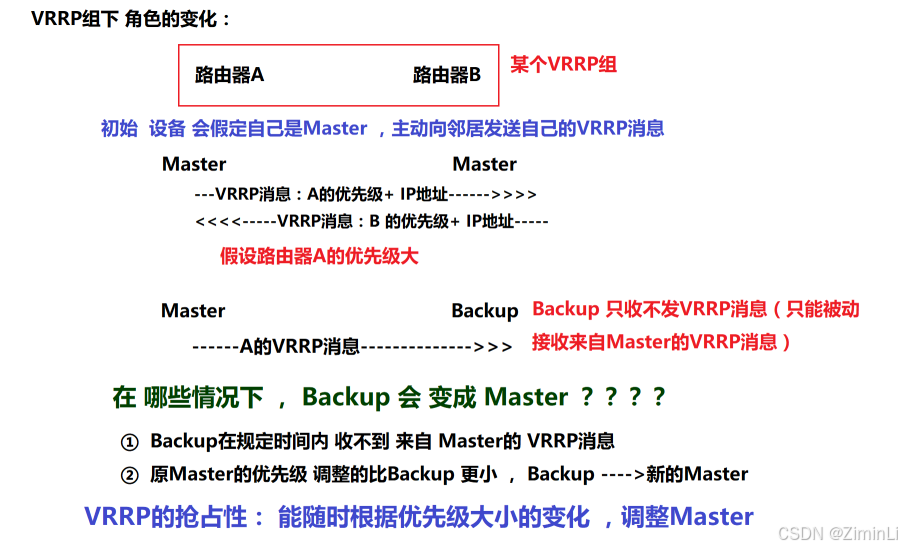

1.VRRP网关自动切换的过程

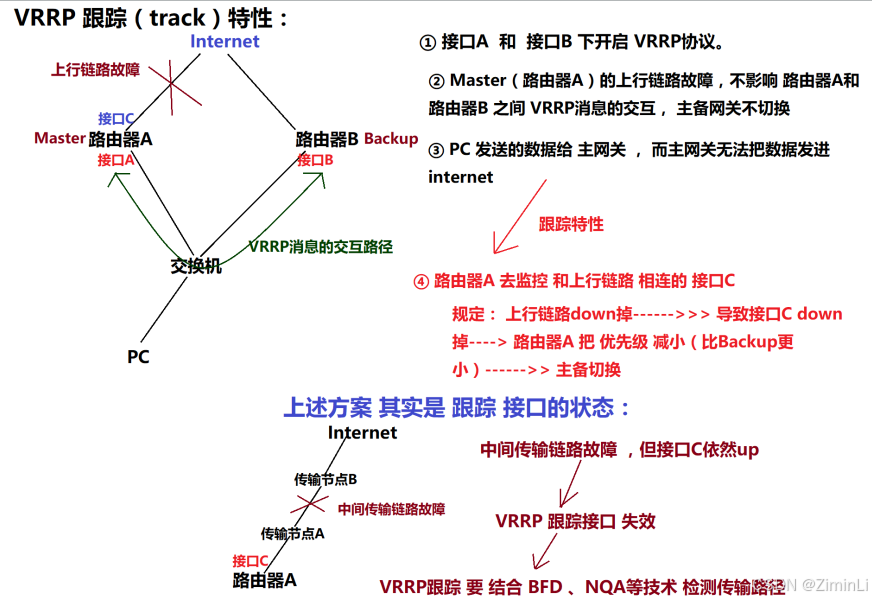

2.VRRP跟踪

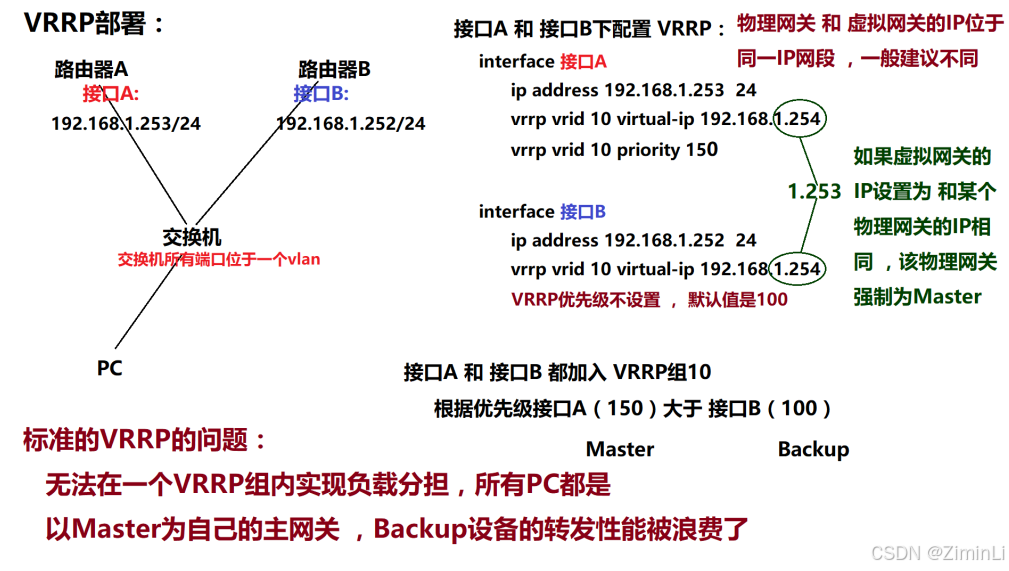

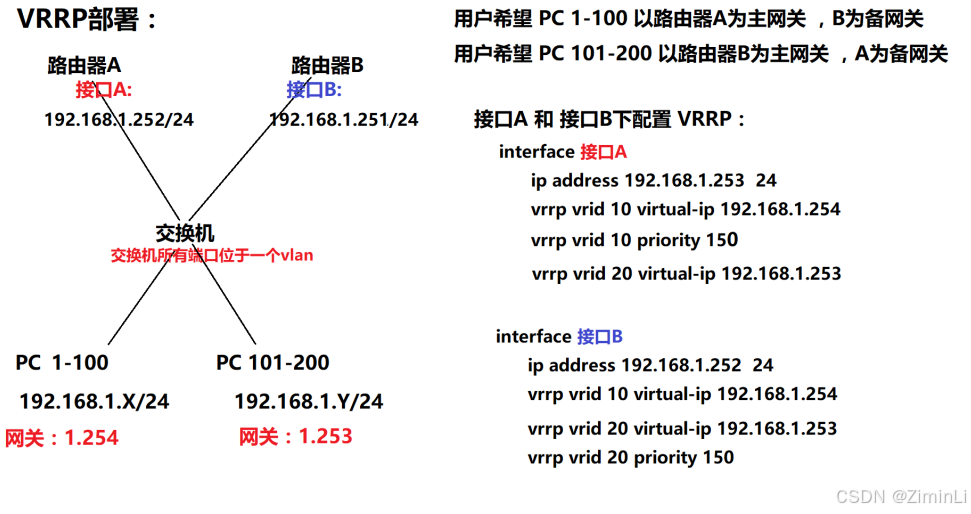

3.VRRP部署

4.VRRP组内负载分担

十九、11/26

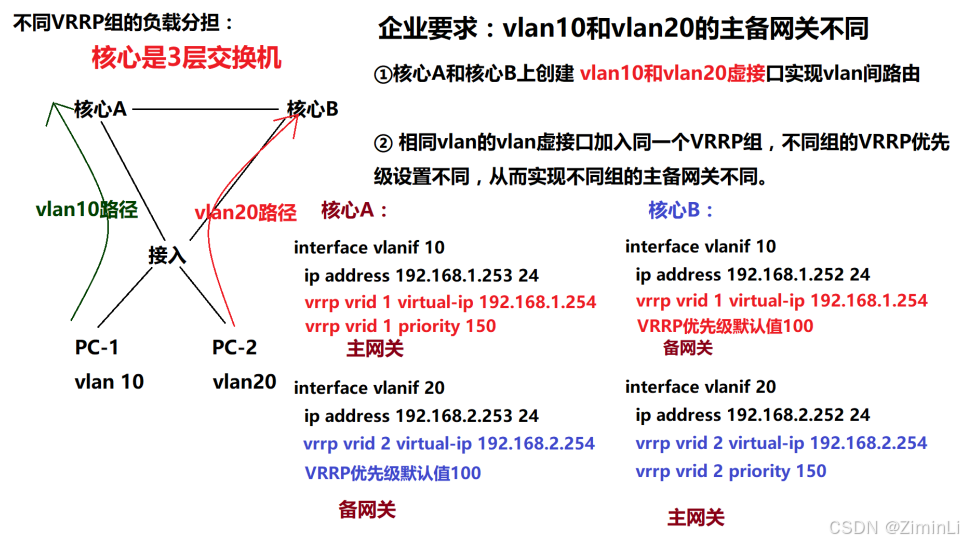

1.VRRP不同组的负载分担

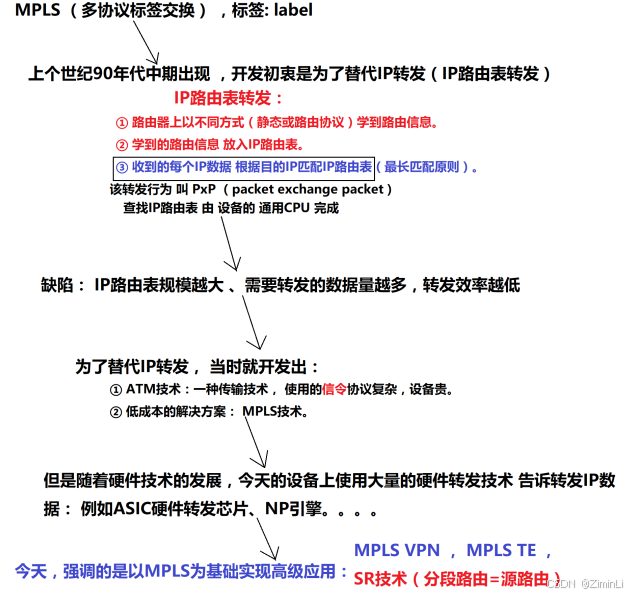

2.MPLS开发背景

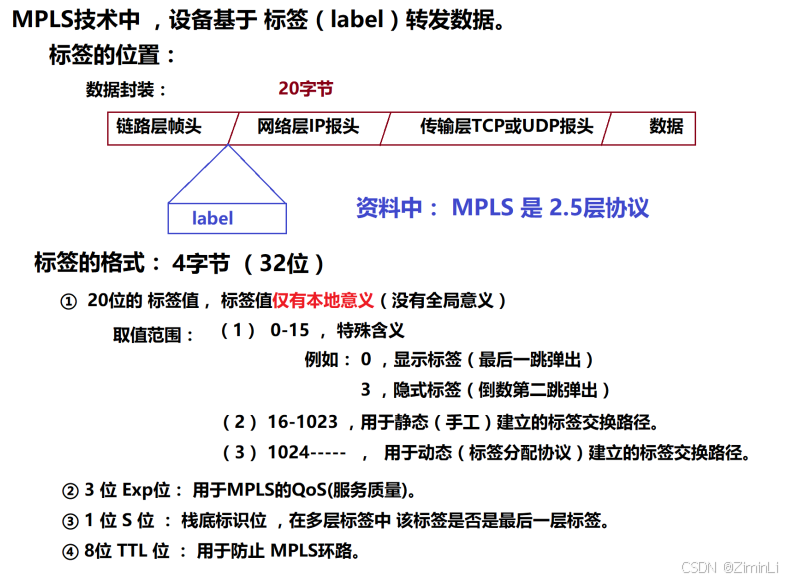

3.label格式

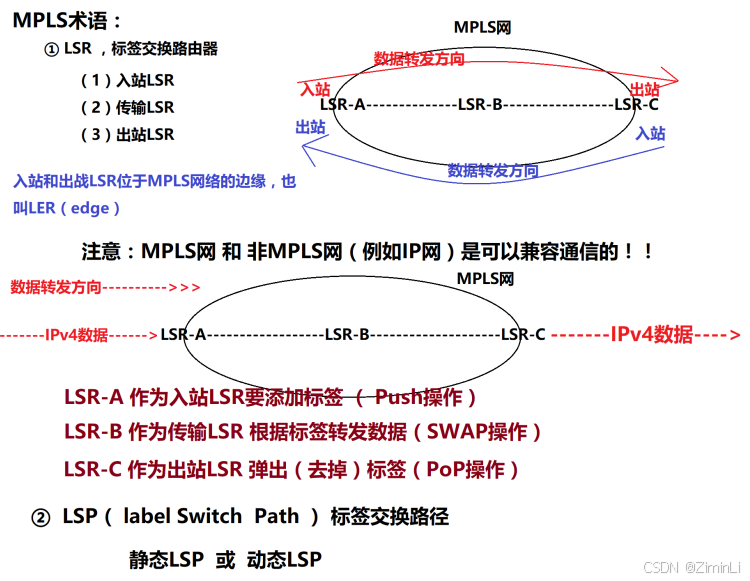

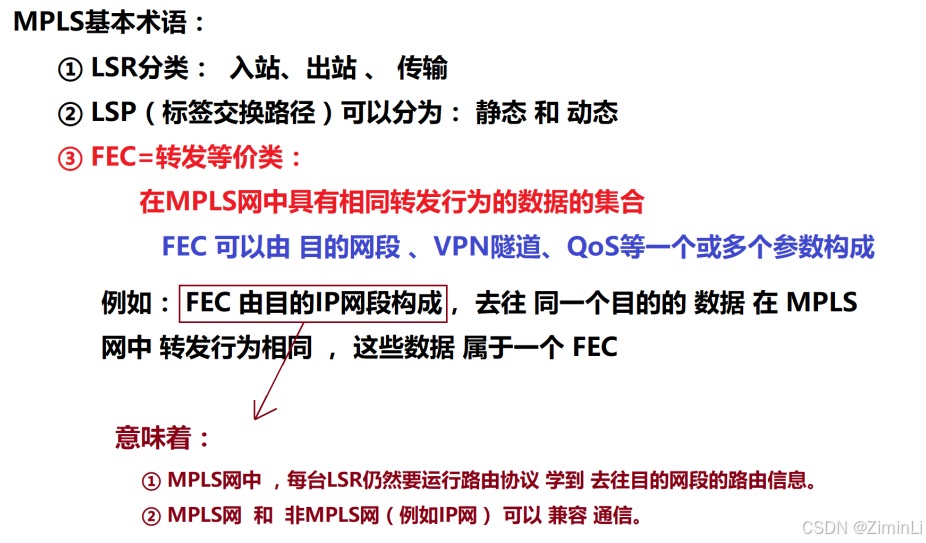

4.MPLS基本术语

二十、11/29

1.FEC

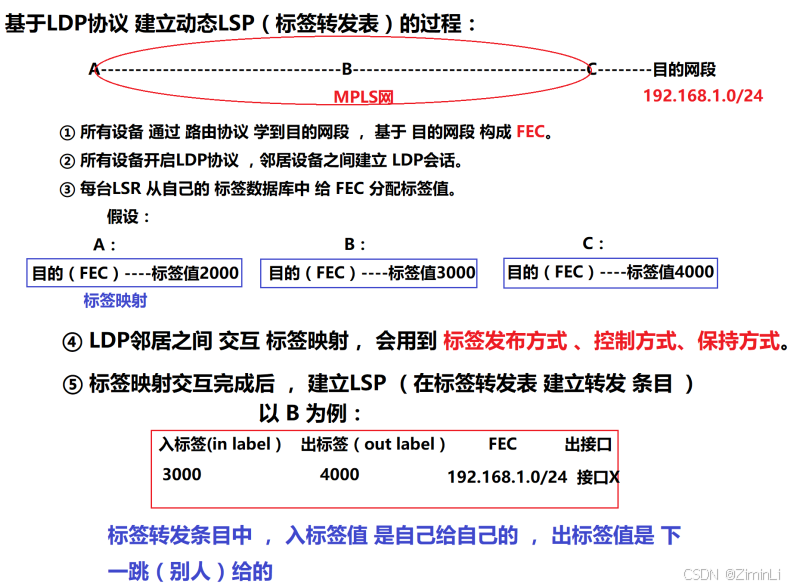

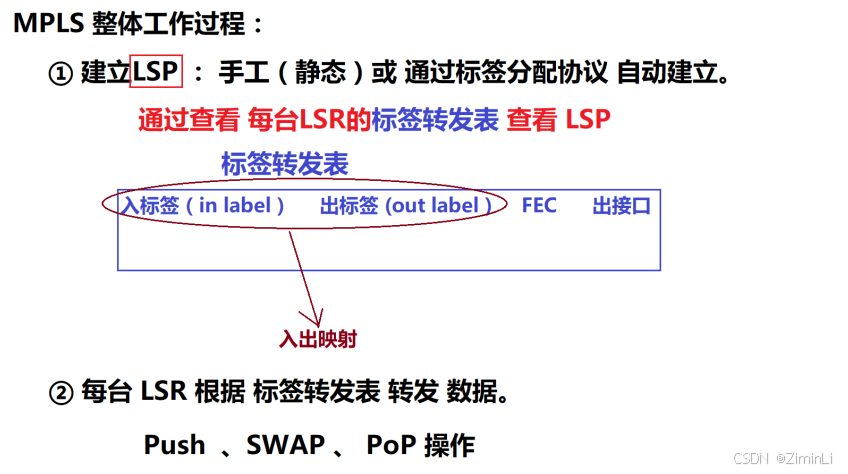

2.MPLS整体工作过程

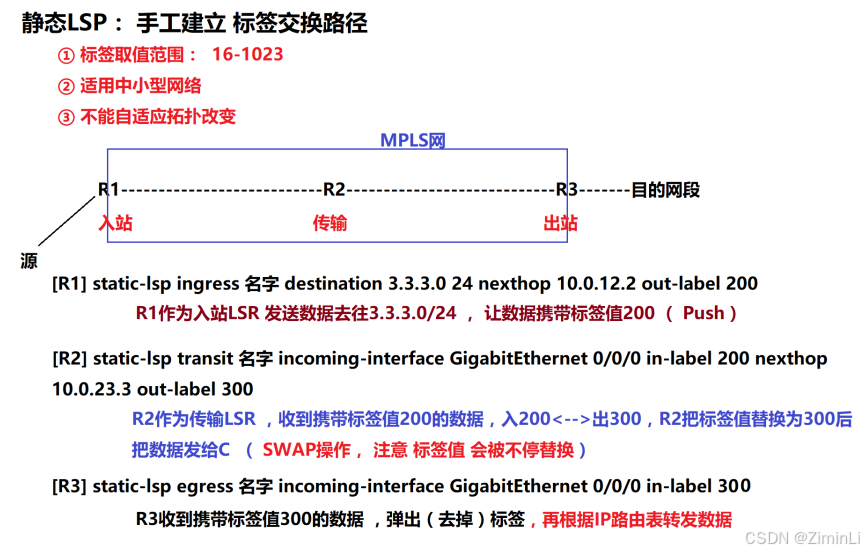

3.静态LSP（了解即可）

4.LDP协议概述

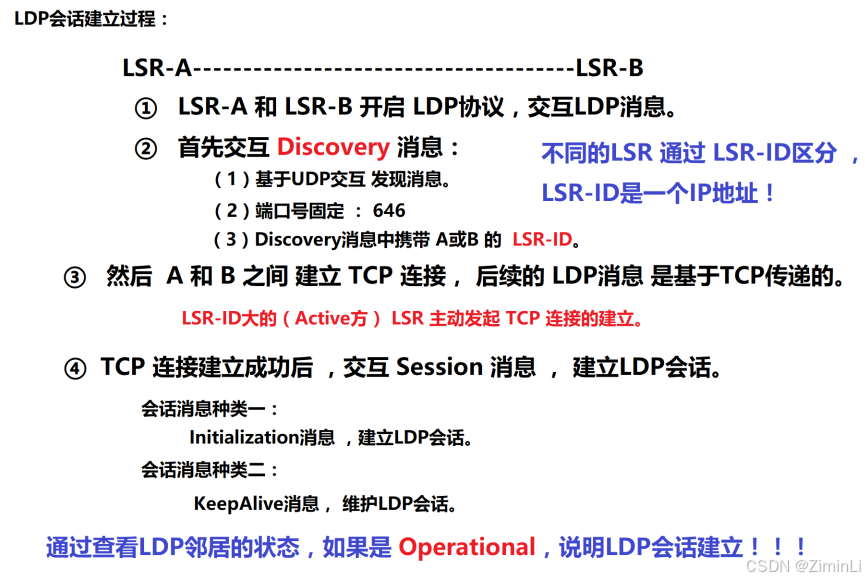

5.LDP会话的建立

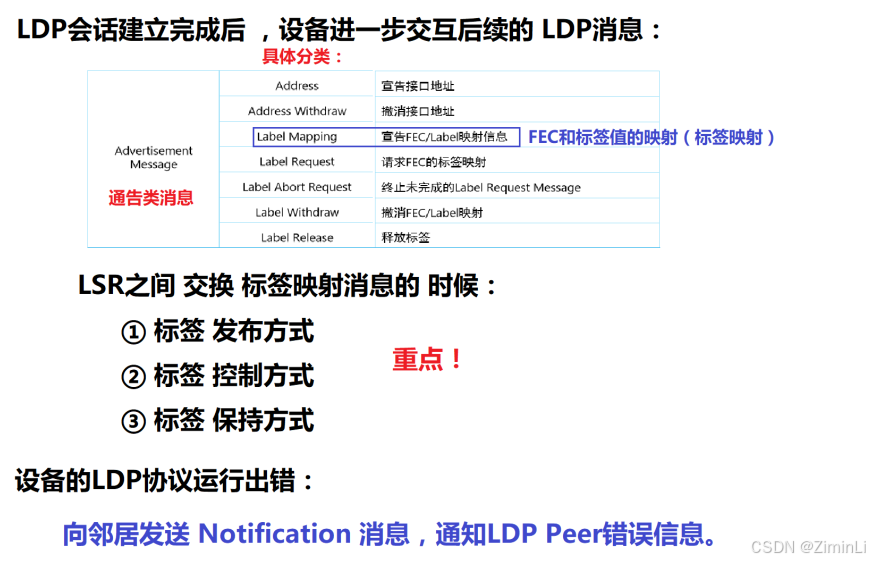

6.会话建立后

二十一、12/3

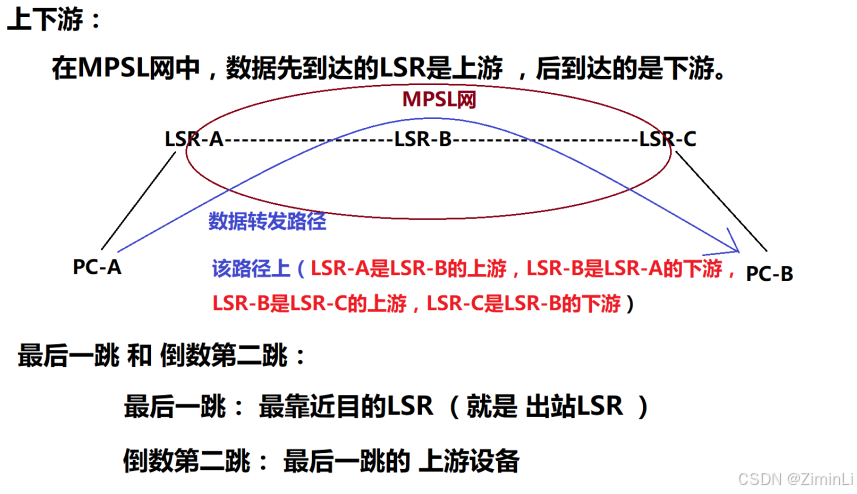

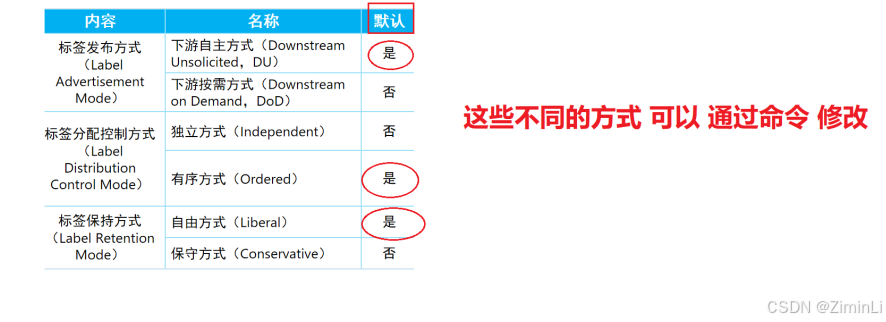

1.上下游和最后一跳

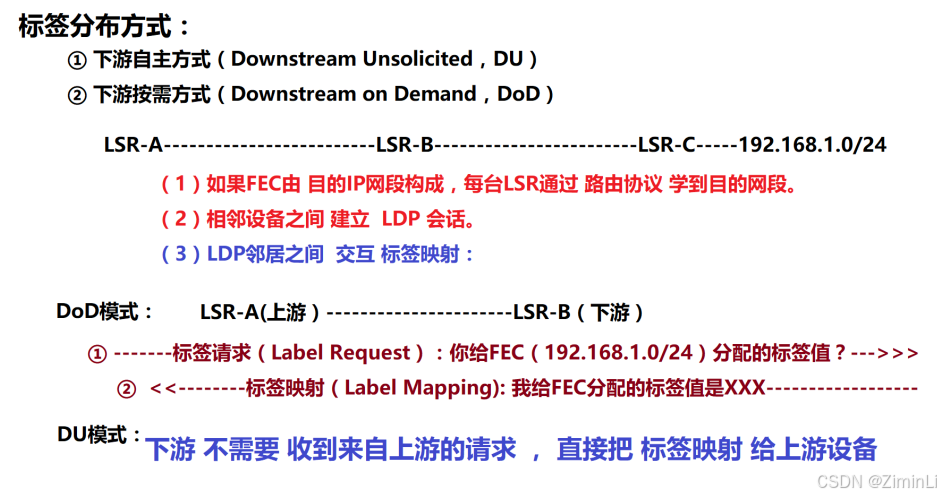

2.标签发布方式

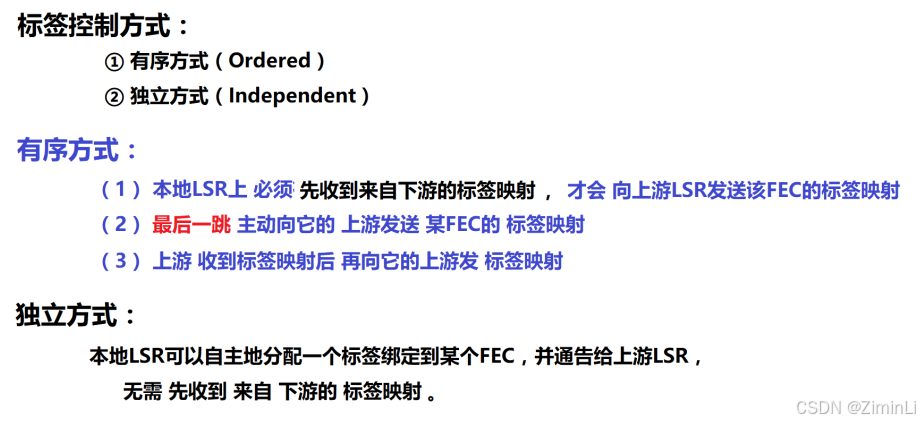

3.标签控制方式

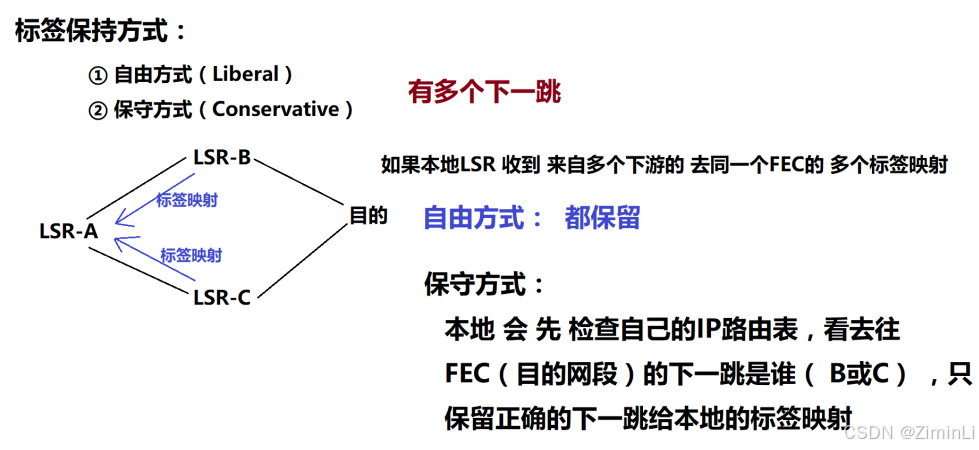

4.标签保持方式

5.标签分配时默认方式

二十二、12/6

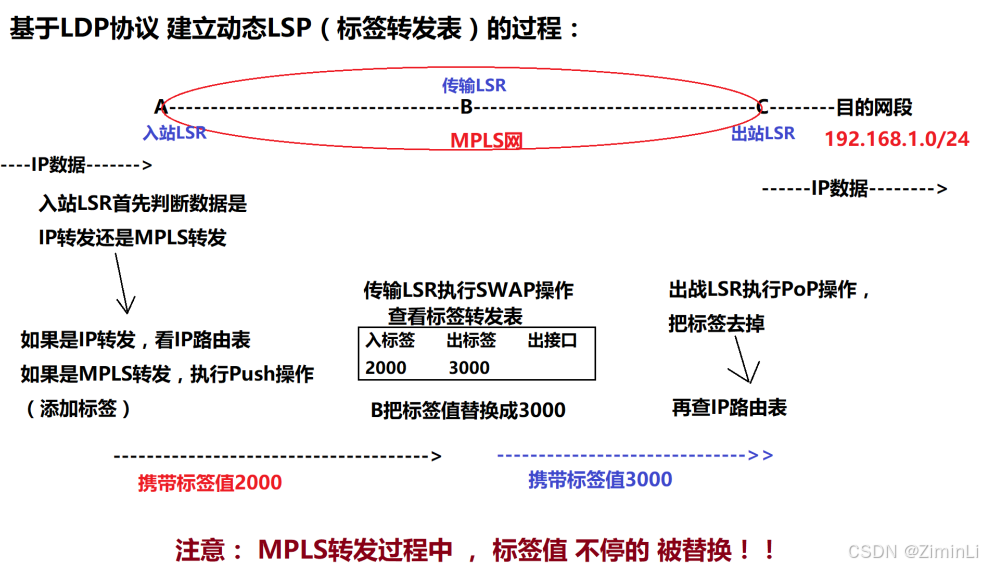

1.MPLS转发过程

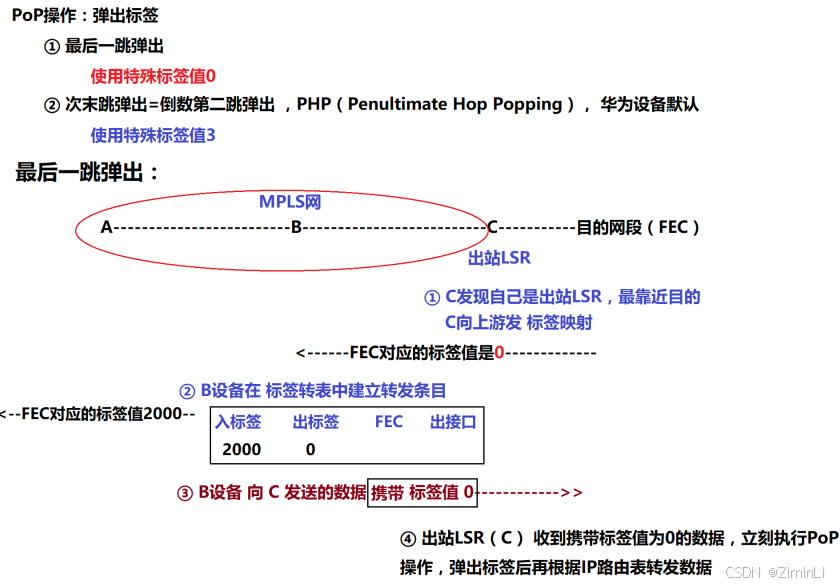

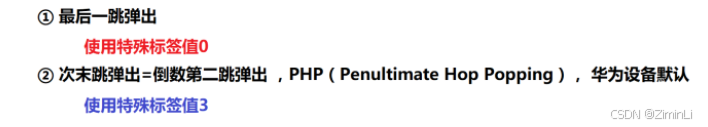

2.最后一跳弹出

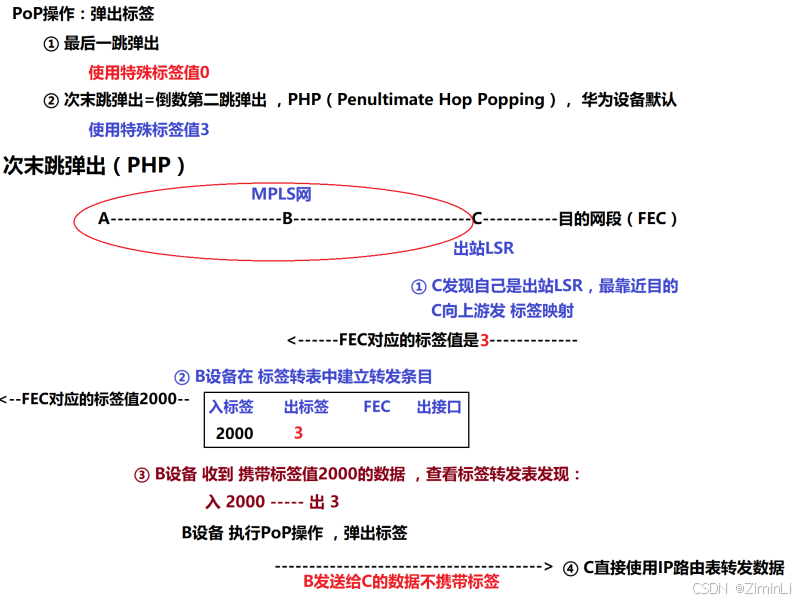

3.倒数第二跳弹出

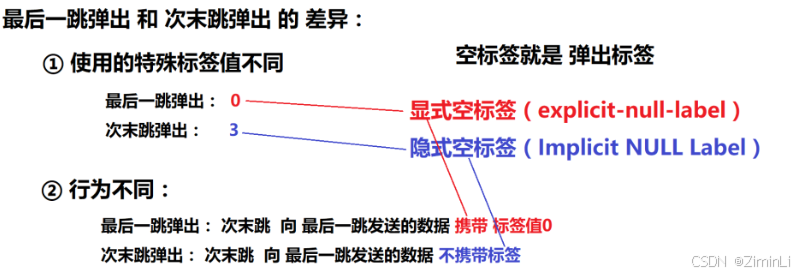

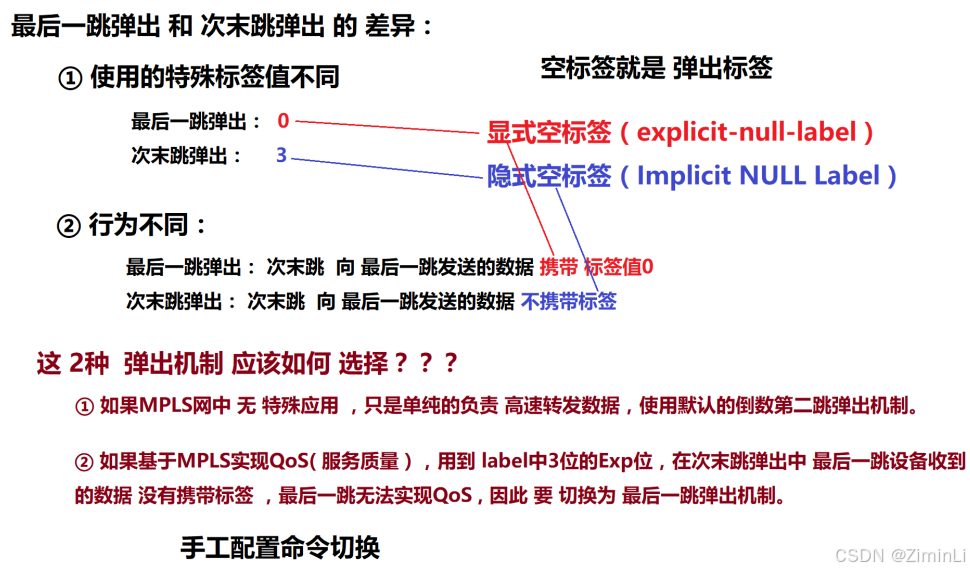

4.显式和隐式空标签

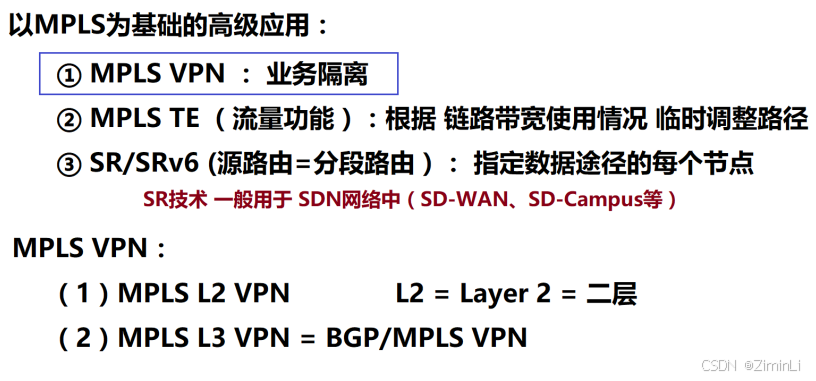

5.MPLS VPN概述

6.标签转发表的建立

二十三、12/10、12/13、12/17和12/20

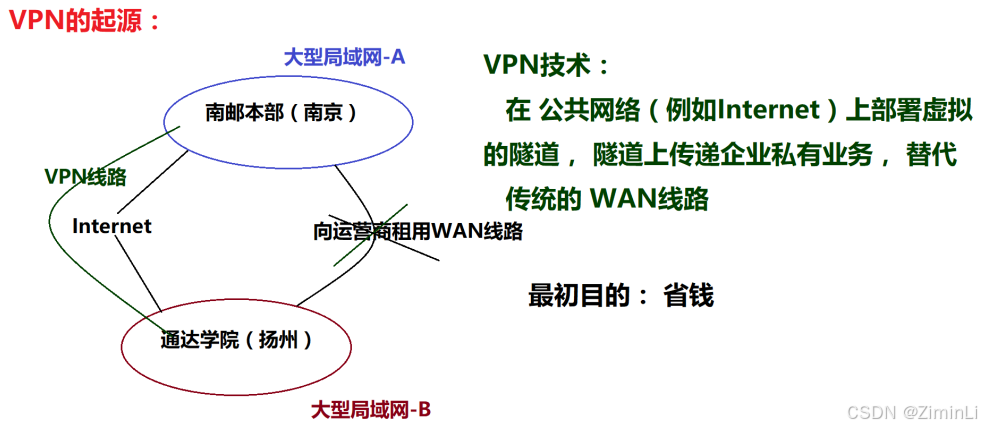

1.VPN起源

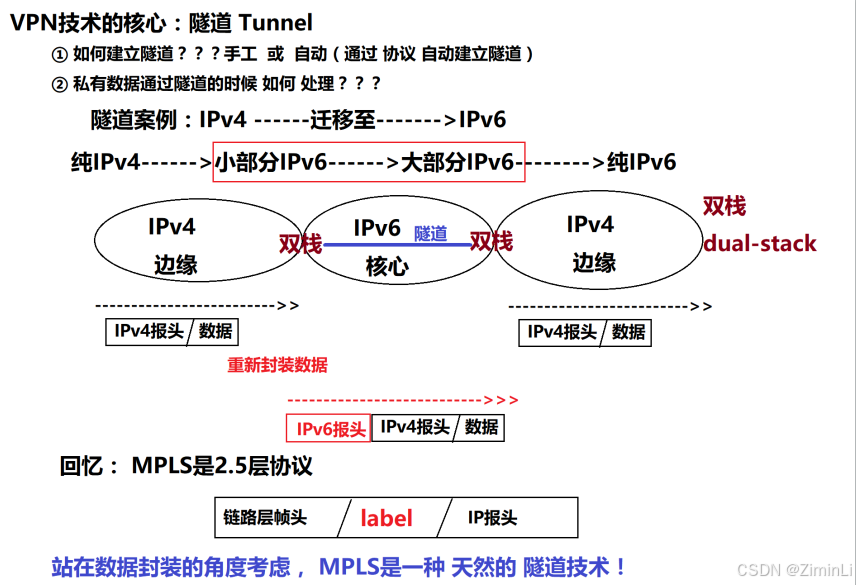

2.VPN技术核心：隧道

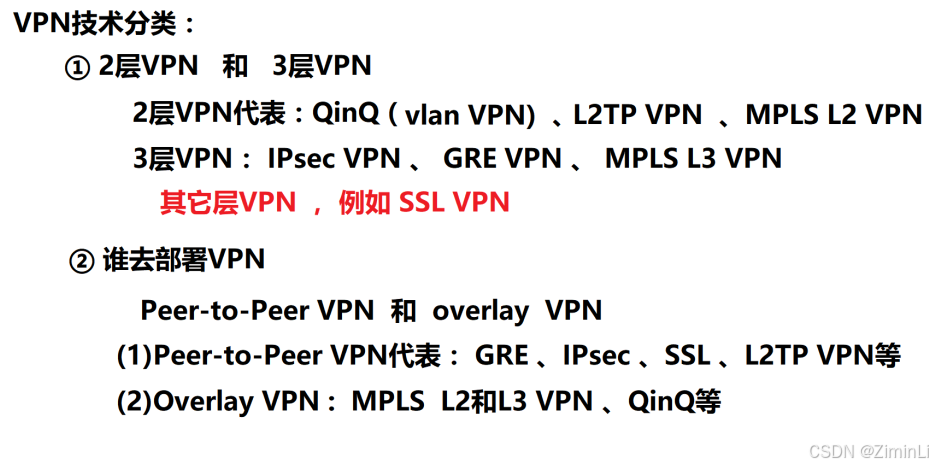

3.VPN分类

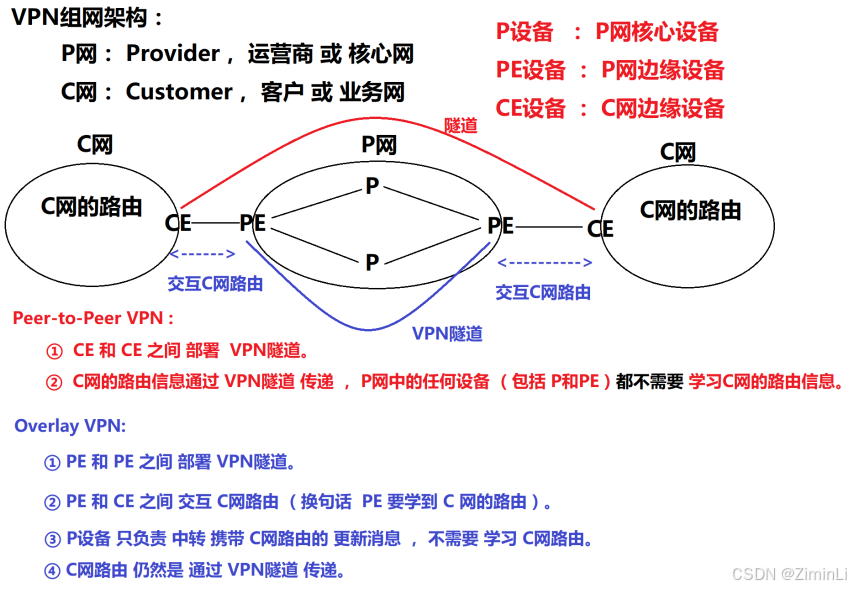

4.VPN典型组网

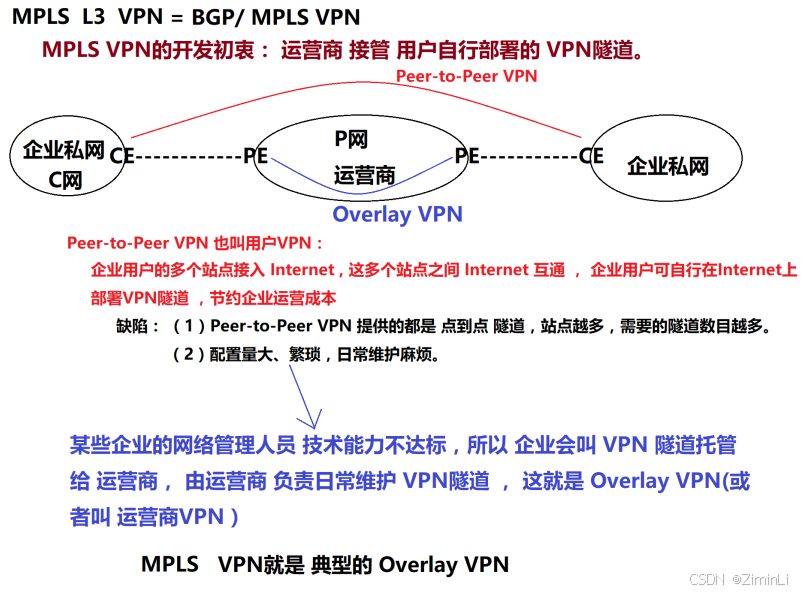

5.MPLS VPN的开发初衷

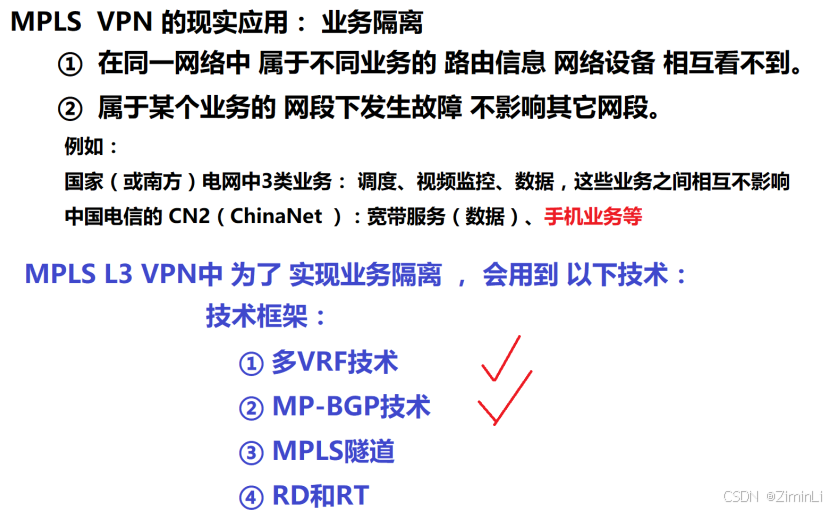

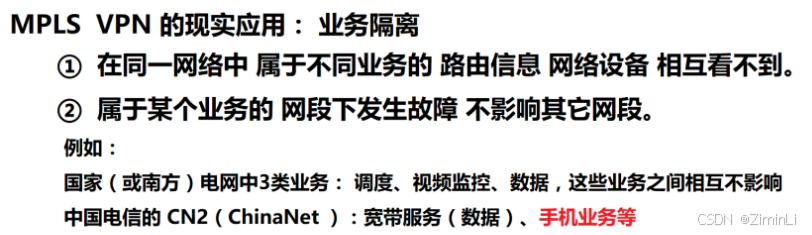

6.MPLS VPN的现网应用

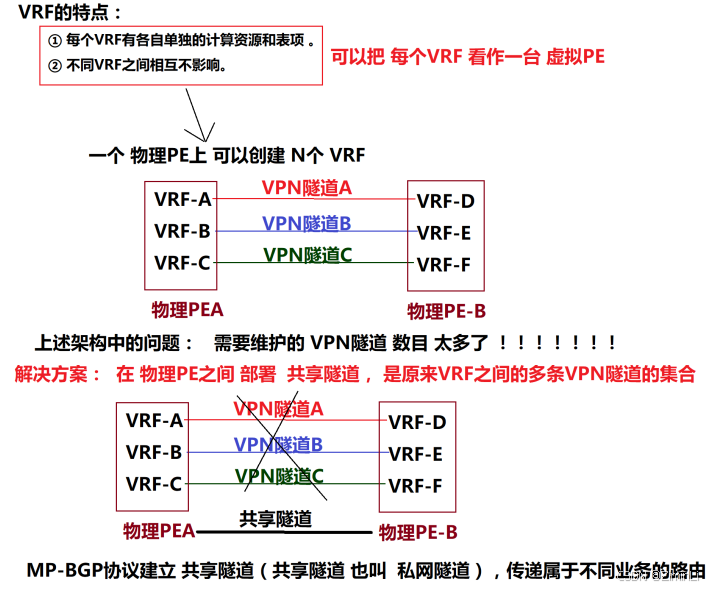

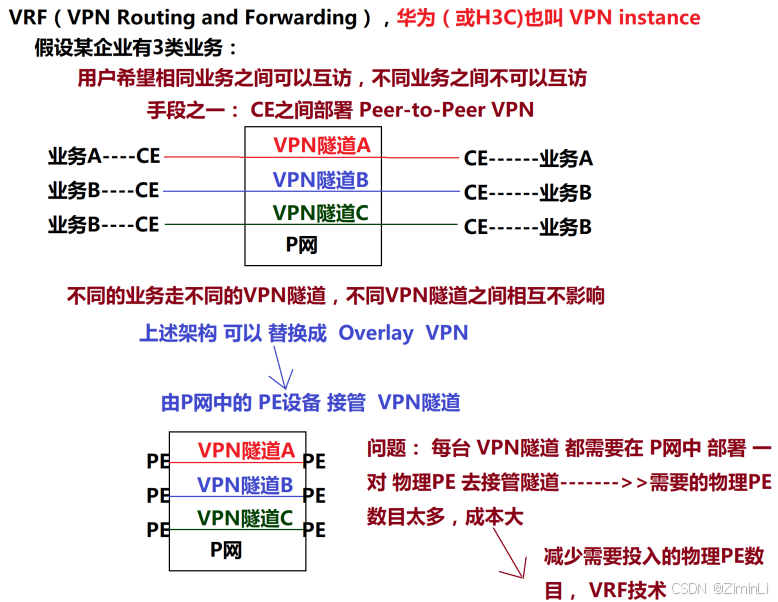

7.VRF技术

8.共享隧道

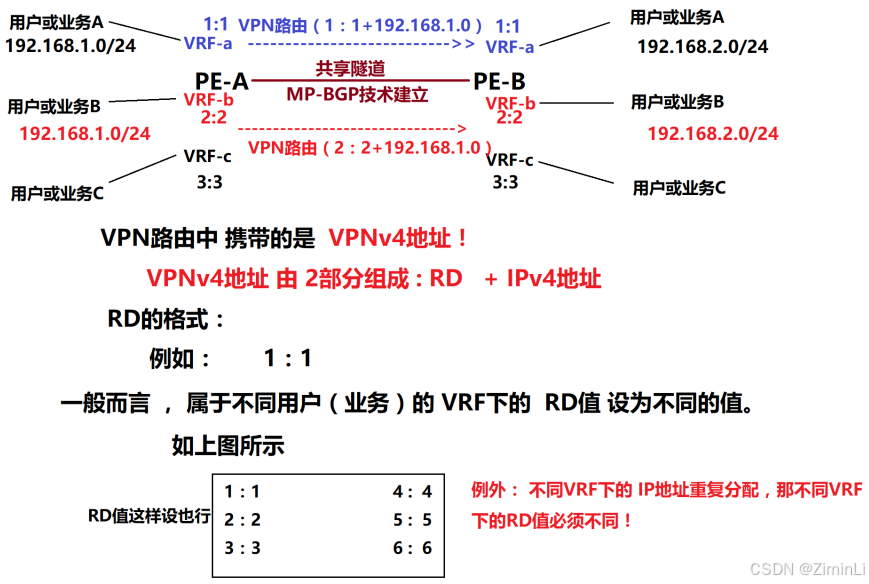

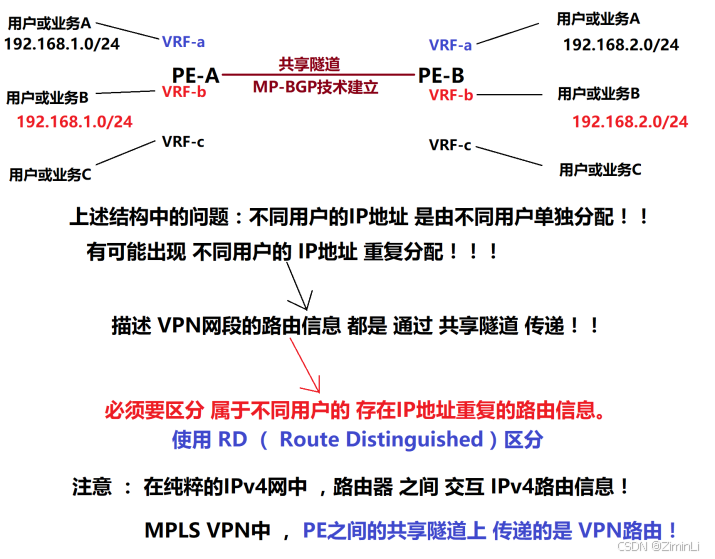

9.RD的背景

10.RD的作用

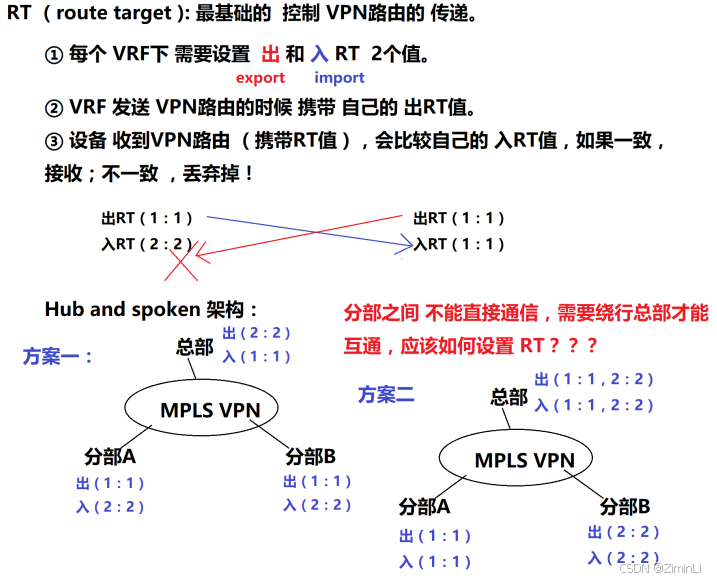

11.RT

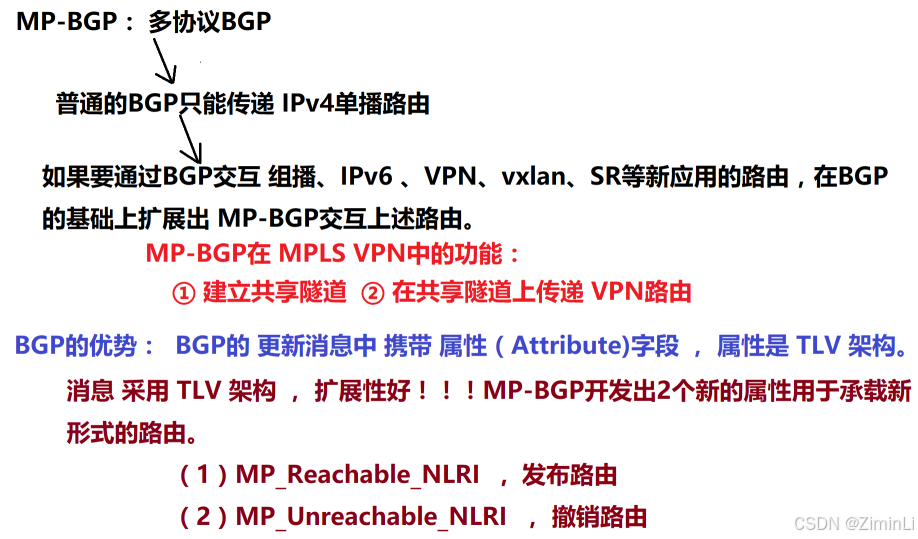

12.MP-BGP

二十四、期末复习重点

1.vlan部分

（1）华为交换机支持的vlan类型

（2）vlan标签的结构

（3）Access\Trunk\Hybrid口对vlan标签的的处理（拆打）过程

（4）Hybrid口的配置应用（板书9月24)

（5）路由器或三层交换机实现vlan间路由

2.链路聚合

（1）链路聚合的工作模式（手工负载分担模式和LACP模式）

（2）上述2种工作模式的行为差异

3.STP部分

（1）华为交换机支持的STP模式有哪些？默认模式是？它们的协议版本是？

STP（Spanning Tree Protocol，IEEE 802.1D）
RSTP（Rapid Spanning Tree Protocol，IEEE 802.1W）
MSTP（Multiple Spanning Tree Protocol，IEEE 802.1S）

（2）STP的选举过程（如何选举根桥？如何判断根端口和指定口）

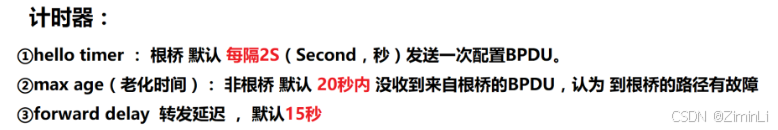

（3）STP协议下有哪些计时器？默认值是？

（4）STP和RSTP的 TC机制

（5）单域MSTP的特征是

（6）STP保护机制有哪些？它们的作用是？

（7）STP\RSTP的端口状态？每个状态下的行为

4.VRRP部分

（1）VRRP主备网关选举依据？VRRP优先级默认值?

（2）VRRP下网关状态及状态迁移过程

（3）VRRP虚拟MAC的格式

（4）不同组的VRRP负载分担如何配置实现（实训或板书11月26）

5.MPLS部分

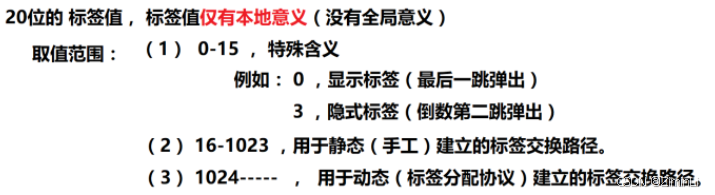

（1）label的格式

（2）标签值范围

（3）在多层标签中如何判断是栈底标签

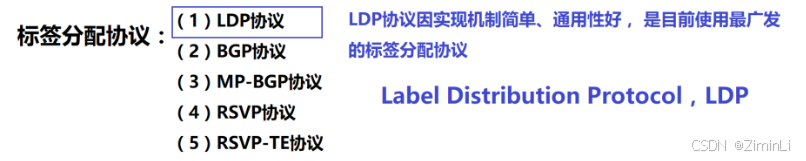

（4）标签分配协议有哪些？

（5）LDP邻居状态？LDP会话的建立过程？

（6）LDP交互标签映射信息时的发布、控制、保持方式有哪些？行为差异是？

（7）最后一跳和次末跳弹出如何判断？显式和隐式空标签的行为差异？

（8）标签转发表的分析

（5）LSR-ID的格式

LSR-ID由32位二进制数组成

6.VPN部分

（1）VPN的分类以及不同分类下的代表是？

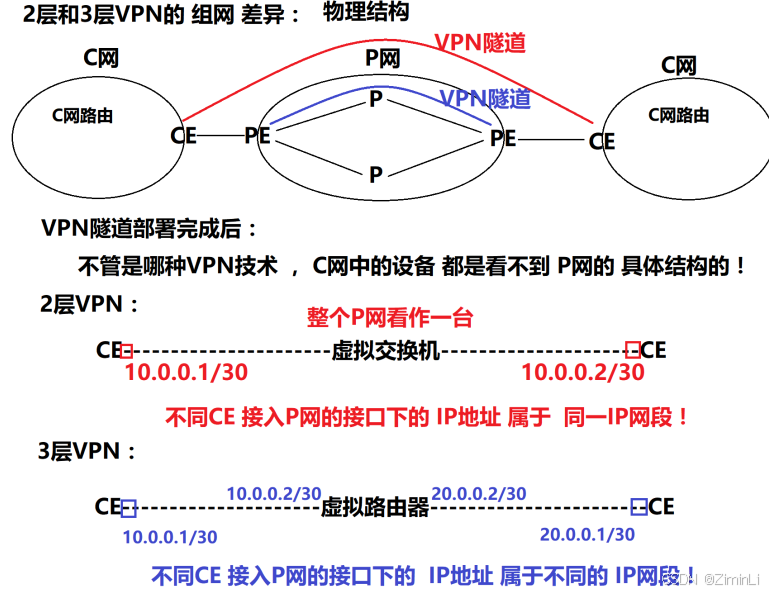

（2）Overlay和 Peer-to-Peer VPN的 组网差异？

（3）MPLS VPN的作用

（4）MPLS L3 VPN下的协议包括哪些？它们有什么用？

标签分发协议（LDP）
作用：LDP是MPLS的控制协议，负责在MPLS网络中分发标签。它相当于传统网络中的信令协议，用于分类转发等价类（FEC），分配标签，以及建立和维护标签交换路径（LSP）。
多协议边界网关协议（MP-BGP）
作用：MP-BGP在MPLS L3 VPN中用于传递私网标签、VPNv4路由及其属性等内容。

（5）MPLS L2 VPN的典型部署

MPLS L2 VPN的典型部署方式包括CCC方式、静态方式、LDP方式和BGP方式等
