3 电压电流电阻之间的关系

#来自b站洋桃电子，仅供自我复习#

1 电池

型号：顾名思义的类型等信息 电量：电池容量 电压（“水压”） 电流（因“水压”而流动）：正流出回负极，需回路

串/并联：串联电压增大，并联电流增大。

电池正负极之间的回路必须有一定的电阻，电阻太小，电压不变时，电流会非常大，根据P=UI,U不变，I变大，P会变大，当功率作用在很小的电阻上，电阻发热，过热会导致电池和电路损坏，在电路中在正负极之间直接连接导线或者接入一个电阻值很小的元器件，就会导致短路。

串/并联：串联电压增大，电流不变。并联电流增大，电压不变。

要都增大就得又串联又并联，电池型号和输出电压要一致，不要新老电池混用。

2 LED 极性

发光二极管，有多种颜色，区分正负极，反向无法使用，具有单项导电性，极性反转不发光

驱动电压：又叫启动电压，LED可以正常发光的最低电压，每款LED的驱动电压由LED的颜色和生产工艺来决定

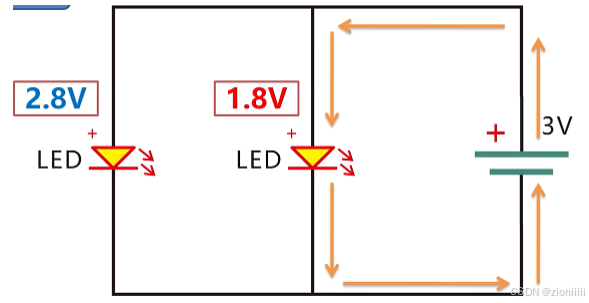

LED的并联：点亮并联的LED，驱动电压低的会发光，就像水往低处流，驱动电压高的LED 分不到足够的电流，所以不能点亮

驱动电流：一旦高于最低驱动电压，电压再往上提高也不会让LED变亮，LED是电流驱动器件，一般在驱动电流在0-40mA，当电池电压大于驱动电压后。LED亮度只与驱动电流正相关。超过40mA会造成损坏，无散热结构的普通LED驱动电流不大于40mA有散热结构的高亮LED可以有更大驱动电流。

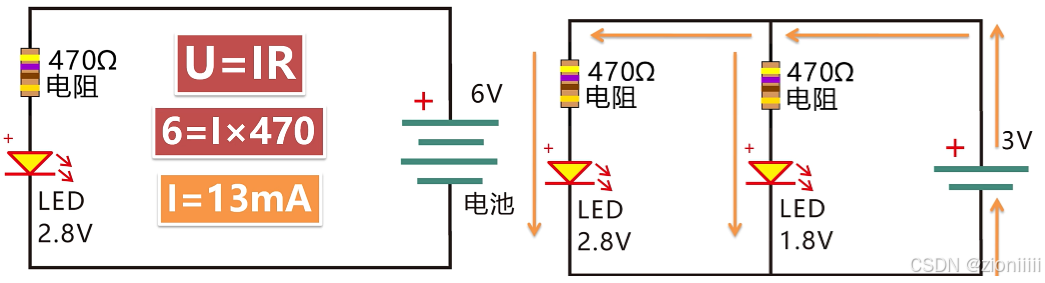

调节电流的方法：串联限流电阻

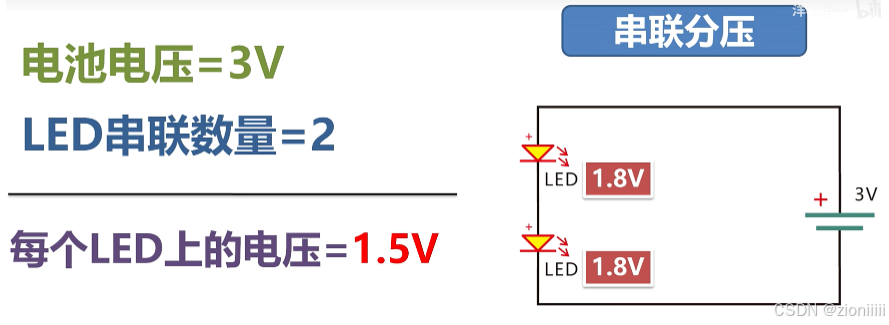

LED的串联：驱动电压不够，所以无法点亮，解决办法，串联一个电池，电池电压增大到6v

3 电阻

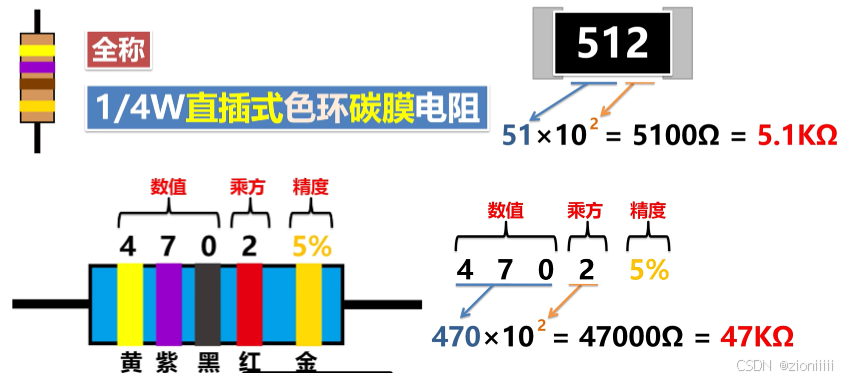

电阻的度数

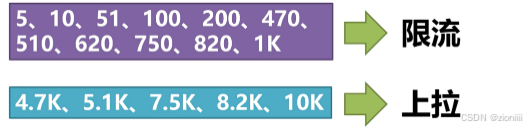

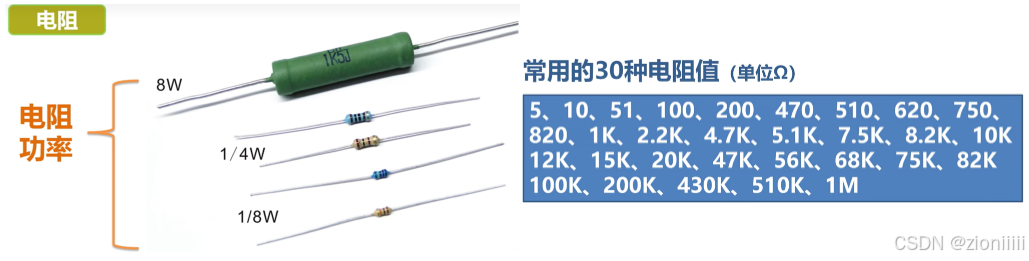

电阻的功率和常见的 阻值

电阻串联：总阻值等于各电阻值相加之和

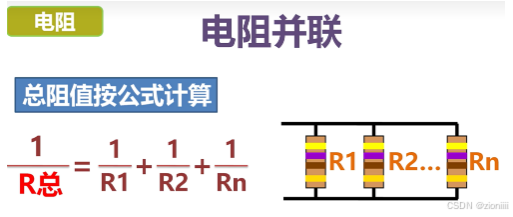

电阻并联，通过公式计算
