Jmeter+Docker+InfluxDB+Grafana+telegraf性能监控平台

置顶 已于 2023-11-24 17:31:00 修改
阅读量2.2k 收藏 24
点赞数 11
分类专栏： 性能测试 文章标签： jmeter docker
于 2021-08-17 14:49:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Zuo19960127/article/details/119726652
版权

目录

前言

Jmeter：开源性能压测工具
安装位置：自己电脑
作用：并发测试、压测测试、稳定性测试
InfluxDB：开源时序型数据库
安装位置：性能服务器
作用：按时间标签的方式存放各种性能测试指标
Grafana：开源可视化监控工具
安装位置：性能服务器
作用：生成各种漂亮的性能指标图，方便插入性能测试报告中
telegraf：收集服务器性能代理程序
安装位置：性能服务器
作用：收集性能服务器的各种系统资源指标

安装Docker地址：安装Docker

一、安装InfluxDB

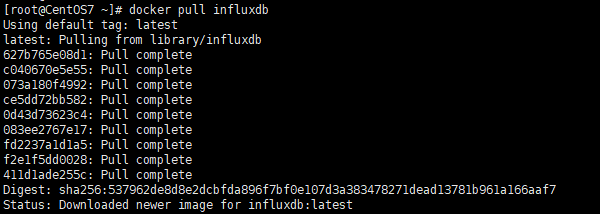

1.下载influxDB镜像

docker pull influxdb

在这里插入图片描述

2.查看下载的镜像

docker images

在这里插入图片描述

3.后台启动influxDB镜像

docker run --name myinfluxdb -p 8086:8086 -p 8083:8083 -d influxdb

–name myinfluxdb 启动镜像后就是个容器，给容器起个名字叫myinfluxdb
-p 8086:8086 -p 8083:8083 指定宿主机(Linux)的8086、8083端口与myinfluxdb容器的8086、8083端口对应
-d 后台运行
Influxdb 启动的镜像名
在这里插入图片描述
遇到的问题：Docker追加端口映射时报错WARNING: IPv4 forwarding is disabled. Networking will not work
在这里插入图片描述
解决方法：

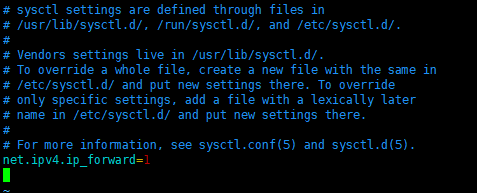

编辑/etc/sysctl.conf文件

vim /etc/sysctl.conf

在最后面加上如下代码，按ESC，输入:wq保存并退出

net.ipv4.ip_forward=1

在这里插入图片描述
重启network服务

systemctl restart network

查看

sysctl net.ipv4.ip_forward

在这里插入图片描述
使用docker ps命令查看运行中的容器，使用docker rm -f 容器的CONTAINER ID/NAMES删除之前生成的错误容器，然后重新启动容器就可以了（从头执行3.后台启动influxDB镜像）

4.查看运行中的docker

docker ps

在这里插入图片描述

5.从浏览器中打开InfluxDB

地址：http://ip地址:8086/
例如：http://192.168.0.104:8086/

6.点击Get Dtarted（开始）

在这里插入图片描述

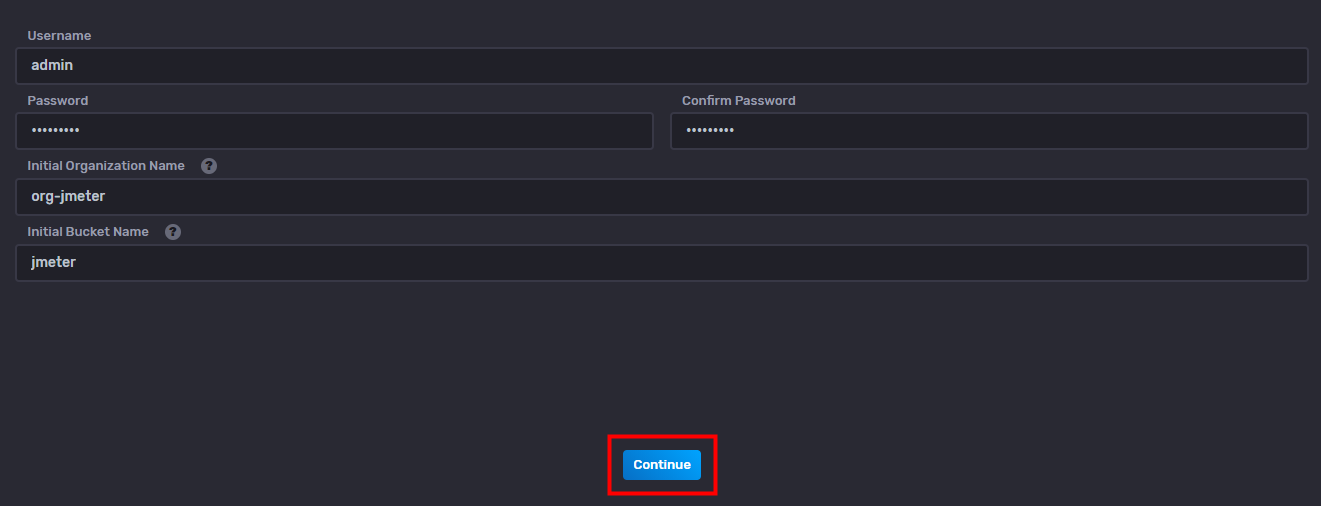

7.配置登录账号、密码、组织、桶

输入Username（用户名）：admin，Password（密码）：123456789，Confirm Password（确认密码），Initial Organization Name（初始组织名称）：org-jmeter，Inital Bucket Name（初始桶名称）：jmeter，点击Continue（继续）。注意：Inital Bucket Name（初始桶名称）必须是jmeter。
在这里插入图片描述

8.点击Configure Later（稍后配置）

在这里插入图片描述

9.点击Load your data（加载数据）

在这里插入图片描述

10.创建外部读写Token

点击API Tokens，点击Generate API Token（生成Token令牌），点击Read/Write Token（读/写Token）
在这里插入图片描述

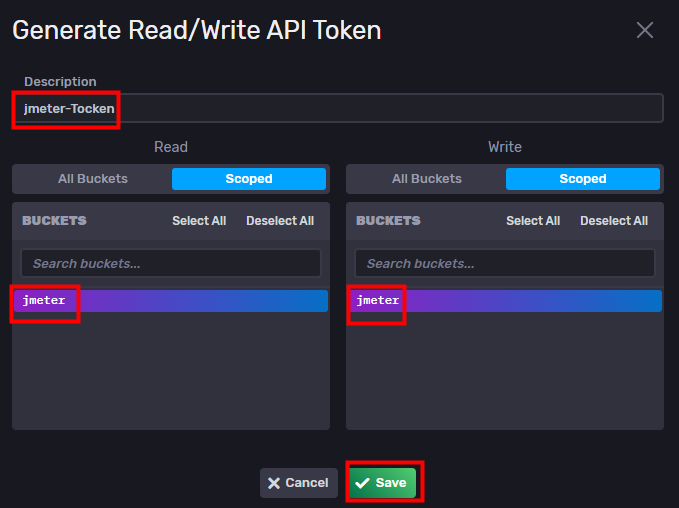

填写Description（描述）：jmeter-Tocken，选择Read和Write的桶jmeter，点击Save（保存）。
在这里插入图片描述

11.下载Jmeter

注意：必须使用5.2以上版本
参考链接：后续补充

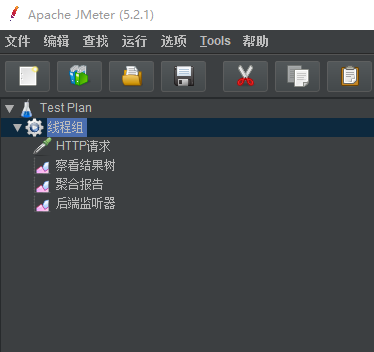

12.打开Jmeter，在测试计划中添加：线程组，HTTP请求，察看结果树，聚合报告，后端监听器。

在这里插入图片描述

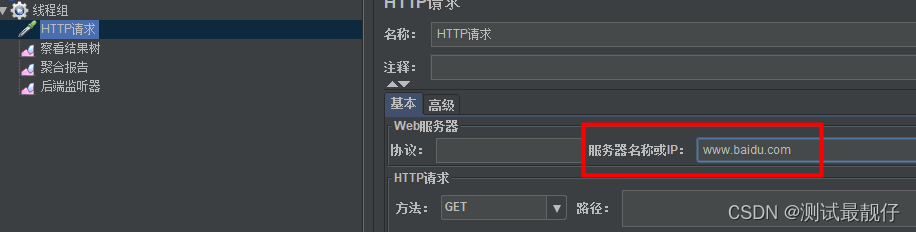

13.配置HTTP请求。

在服务器名称或ip输入：www.baidu.com。
在这里插入图片描述

14.配置后端监听器。

在后端监听器实现中选择InfluxdbBackendListenerClient，在influxdbURL中把http://ip:8086/api/v2/write?org=org-jmeter&bucket=jmeter复制进去并修改为自己的influxdb的ip地址，在application 中输入InfluxDB2，点击添加，在左侧输入influxdbToken，右侧输入的内容为 在InfluxDB中配置的外部读写Token：jmeter-Token的值。
在这里插入图片描述
在这里插入图片描述

15.在jmeter的线程组中更改线程数为500，点击运行。

在这里插入图片描述

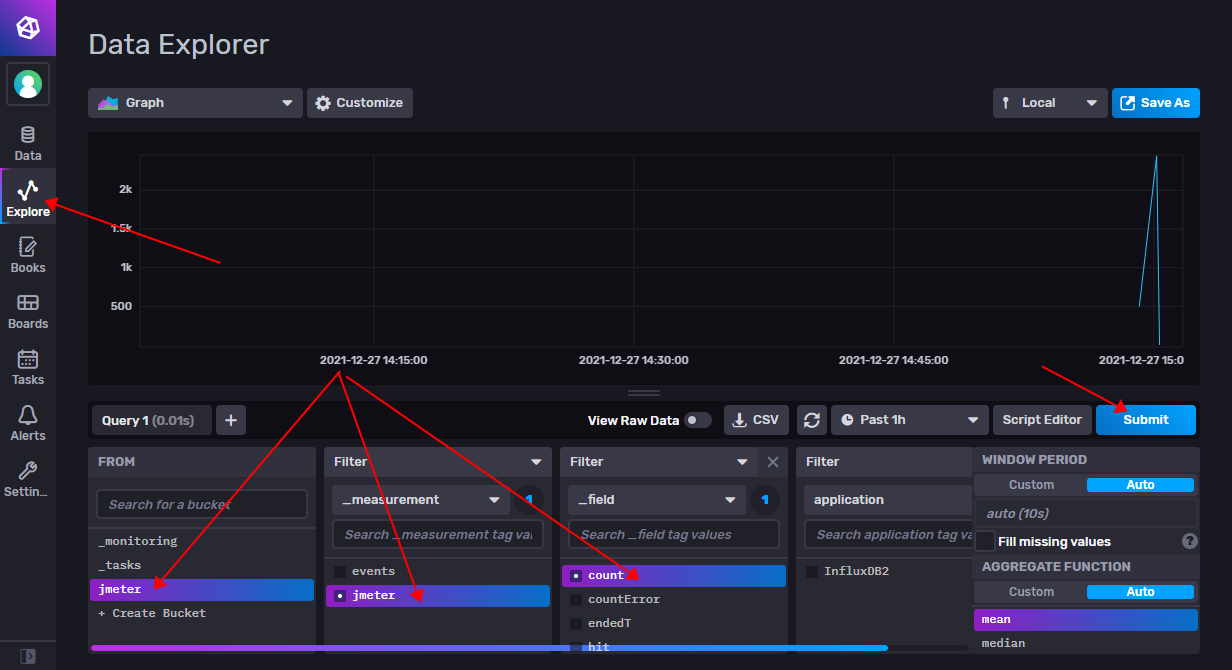

16.点击Explore（浏览），选择桶jmeter，选择表jmeter，选择count字段，点击Submit（提交）。

注意：有时候可能没图，是因为你jmeter设置的线程数太低导致画不出来图，多跑几遍就好了。
在这里插入图片描述

二、安装并配置Grafana

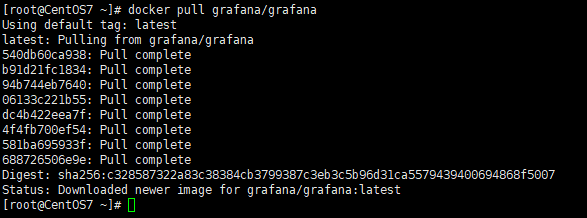

1.下载Grafana镜像

docker pull grafana/grafana

在这里插入图片描述

2.查看所有下载的镜像

docker images

在这里插入图片描述

3.后台启动grafana镜像

docker run --name mygrafana -p 3000:3000 -d grafana/grafana

–name mygrafana启动镜像后就是个容器，给容器起个名字叫mygrafana
-p 3000:3000 指定宿主机(Linux)的3000端口与mygrafana容器的3000端口对应
-d 后台运行
grafana/grafana 启动的镜像名
在这里插入图片描述

4.从浏览器中打开Grafana

地址：http://ip地址:3000/
例如：http://192.168.0.104:3000/

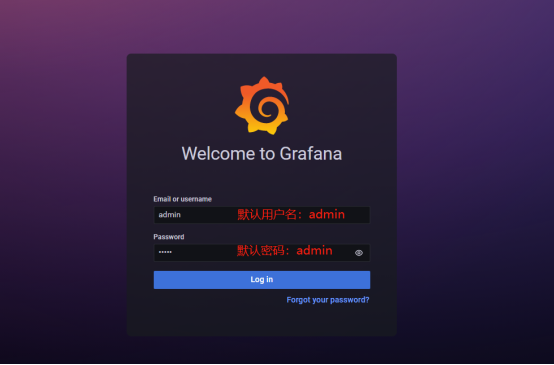

5.输入默认用户名：admin，默认密码：admin，点击Log in（登录）。

在这里插入图片描述

6.点击Skip（跳过）。如果你想要设置新的密码的话，需要输入新密码和确认密码，点击Submit（提交），这里咱们跳过就好。

在这里插入图片描述

7.点击Add your first data source（添加第一个数据源）

在这里插入图片描述

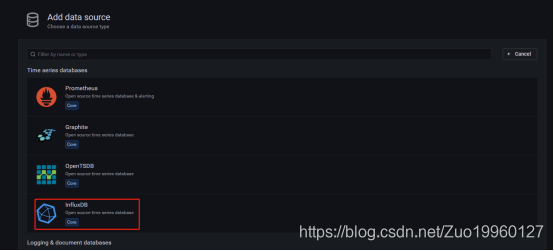

8.Time series databases（时间序列数据库）选择InfluxDB。

在这里插入图片描述

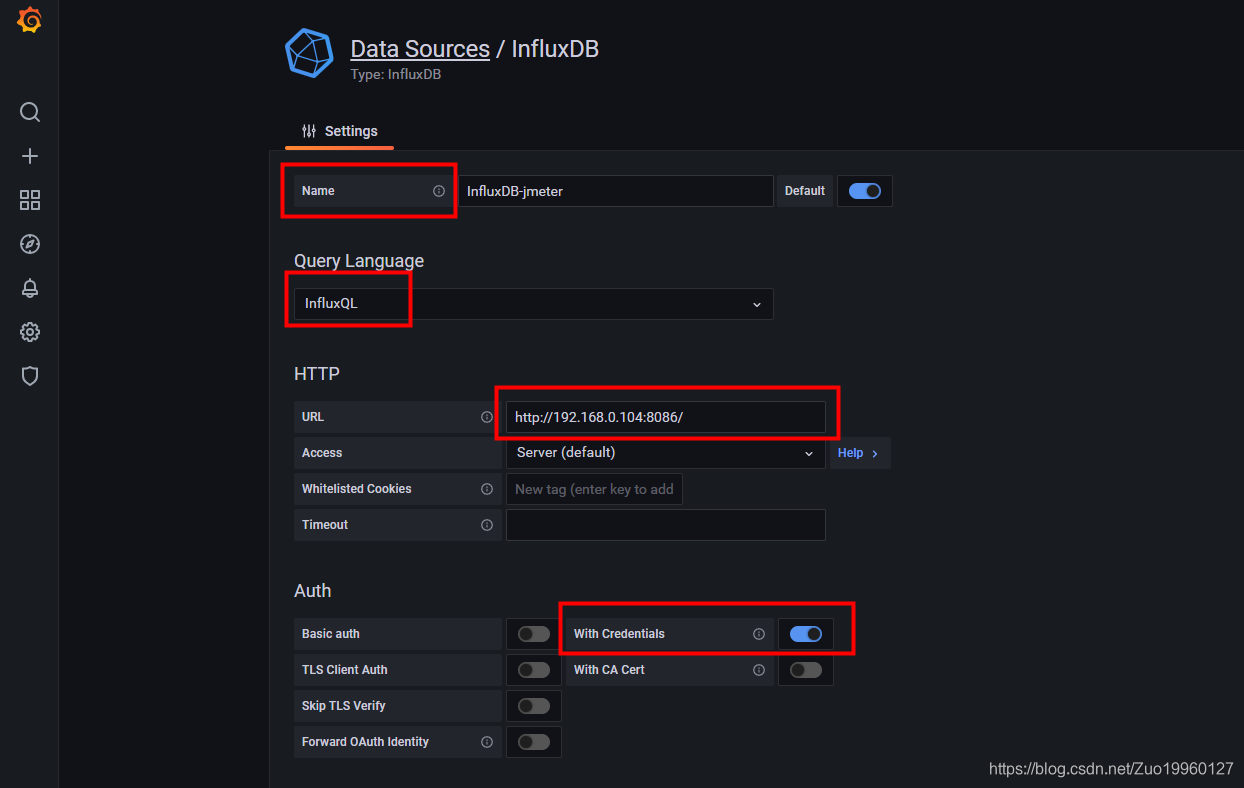

9.配置数据源

Name填写InfluxDB-jmeter，或者你也可以自己起个名字，Query Language（查询语言）选择InfluxQL，URL输入InfluxDB 地址，开启With Credentials（证书）。
在这里插入图片描述
在Custom HTTP Headers（自定义HTTP头）栏，点击+Add header，Header输入：Authorization， Value：Token +空格+在InfluxDB 的Data-API Tokens中配置的外部访问token：jmeter-Token的值，Database为jmeter（也就是InfluxDB设置的桶的名称），user为InfluxDB的账号admin，密码为InfluxDB的密码123456789，HTTP Method（HTTP方法）选择Get，点击Save & Test（保存和测试）按钮。
在这里插入图片描述

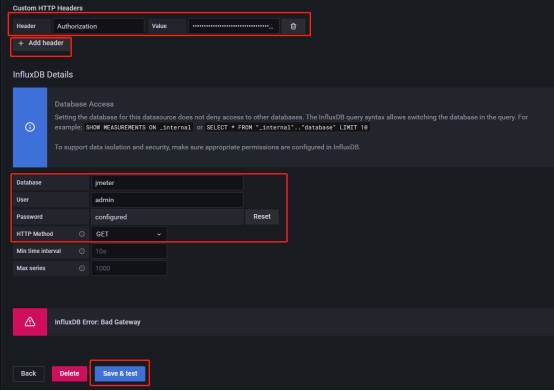

注意：在点击Save & Test（保存和测试）按钮后，可能会出现InfluxDB Error，Bad Gateway（坏网关）。
主要原因在服务器屏蔽从docker内部的访问, 修改服务器的防火墙设置即可。

# 添加端口(--permanent永久生效,没有此参数重启后失效)
firewall-cmd --zone=public --add-port=8086/tcp --permanent

# 更新防火墙规则
firewall-cmd --reload

在这里插入图片描述

10.再次点击Save & Test（保存和测试）按钮，提示Data source is working（数据源正在工作），表示配置已经好了，点击Back（返回）

在这里插入图片描述

11.选择模板

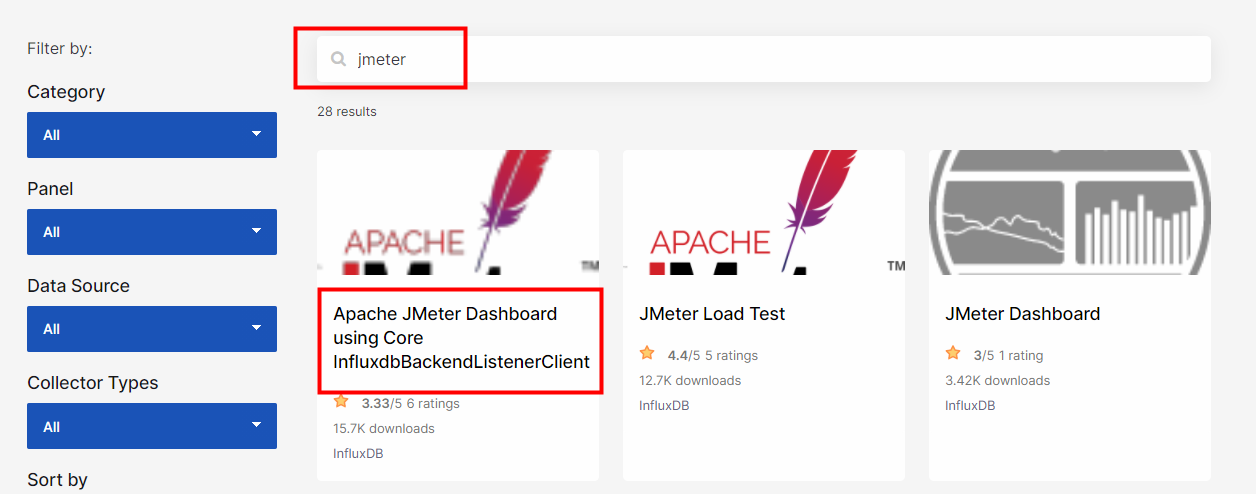

进入网址https://grafana.com/grafana/dashboards，搜索jmeter，选择合适的模板并复制ID，咱们选择第一个就好。点击第一个进入。
在这里插入图片描述
点击Copy ID to Clipboard（复制ID到剪贴板）
在这里插入图片描述

12.导入模板

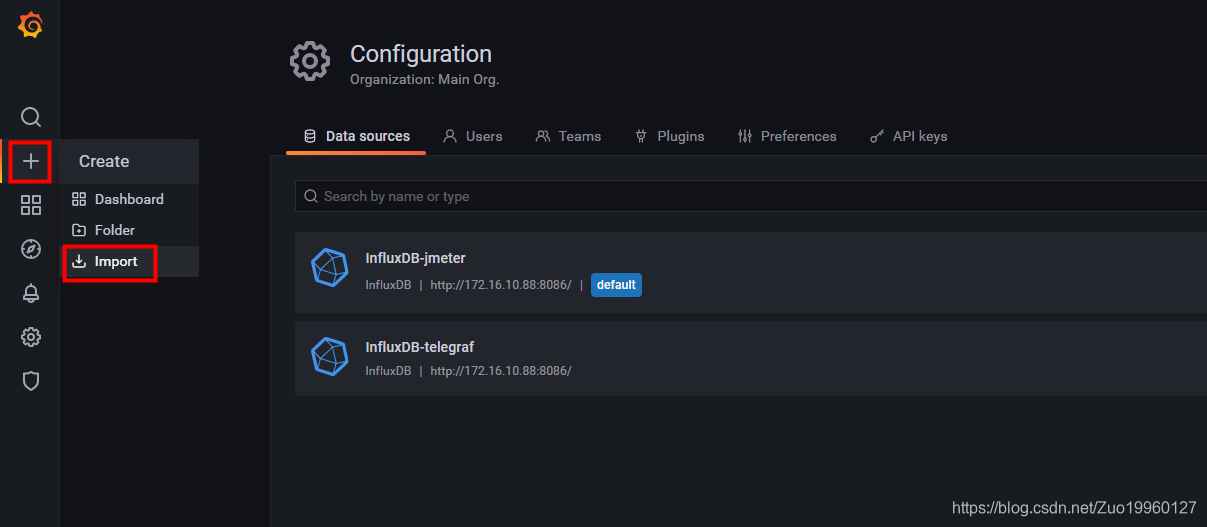

点击+号，点击Import（导入）
在这里插入图片描述
输入ID，点击Load（加载）
在这里插入图片描述

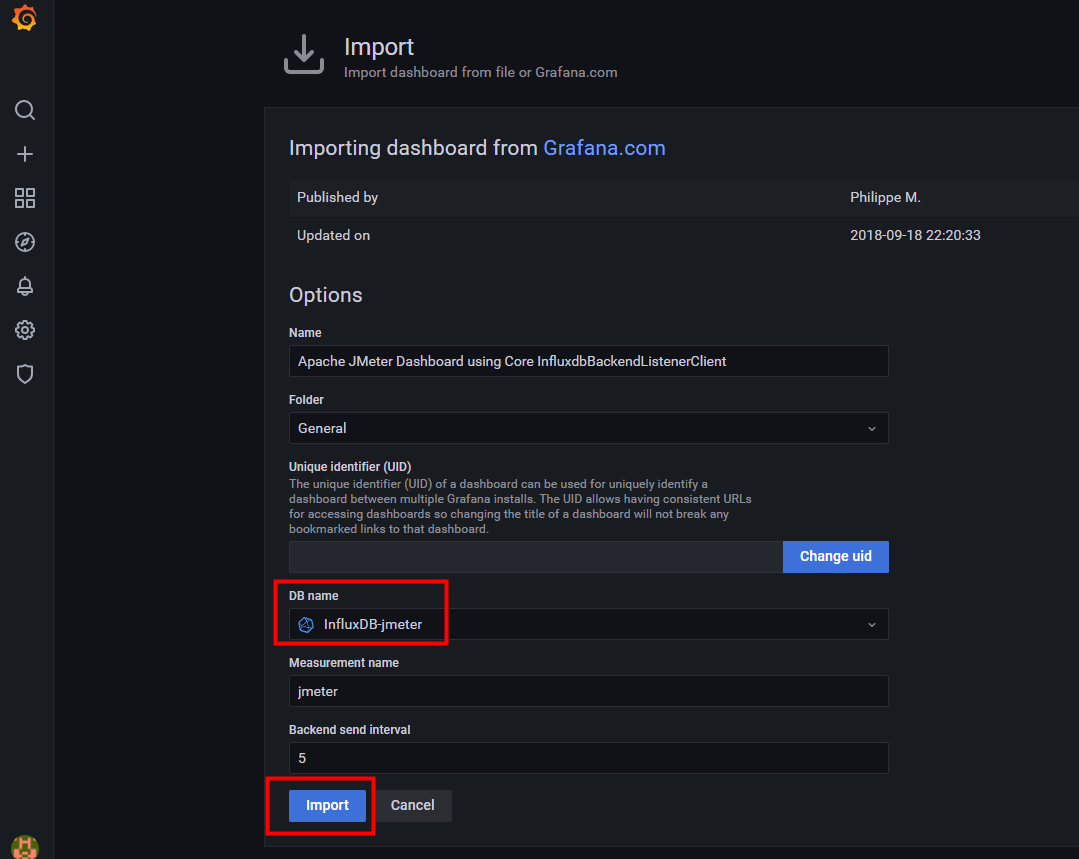

DB name（数据库名称）选择InfluxDB-jmeter，点击Import（导入）。
在这里插入图片描述

13.映射jmeter的buckets到database。

由于InfluxDB2.0升级，使用新方式查询数据，不直接支持2.0之前的版本查询，而dashboard模板使用的还是旧方式查询，如果不进行新旧版本映射，则dashboard无法显示数据。
在命令行输入以下内容（需修改为自己的，下面有解释，建议把内容复制到.txt中，修改为自己的，然后再复制粘贴到命令行中）

curl --request POST http://localhost:8086/api/v2/dbrps \
  --header "Authorization: Token YourAuthToken" \
  --header 'Content-type: application/json' \
  --data '{
        "bucketID": "00oxo0oXx000x0Xo",
        "database": "example-db",
        "default": true,
        "orgID": "00oxo0oXx000x0Xo",
        "retention_policy": "example-rp"
      }'

命令解释：
请求方法：POST

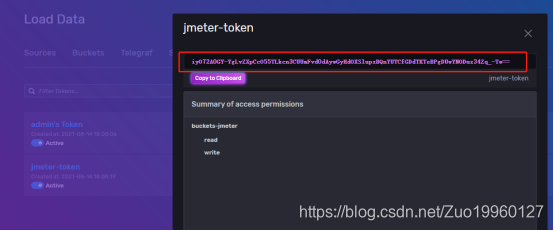

Token YourAuthToken：InfluxDB的对外读写Token：jmeter-Token，注意：需输入Token+空格+jmeter-Token值。
在这里插入图片描述

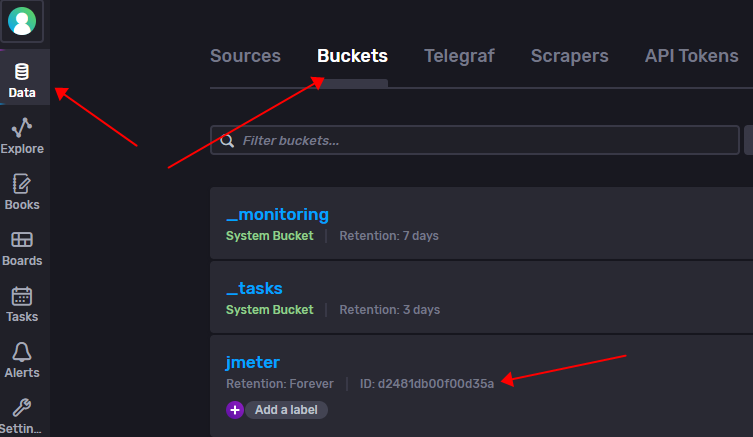

bucketID：桶的ID。位置在InfluxDB-Data-Buckets。
在这里插入图片描述
database：数据库名称，也就是桶的名称，咱们这里是jmeter

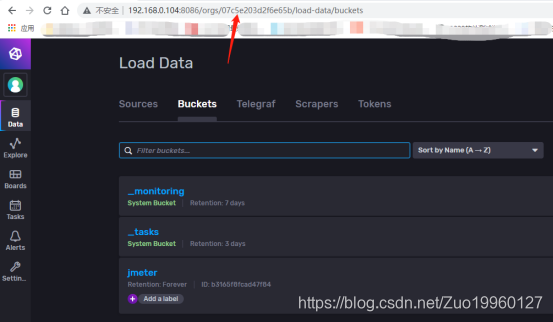

orgID：组织的ID，在InfluxDB的地址栏查看，咱们这里是07c5e203d2f6e65b
在这里插入图片描述
其他保持默认
运行结果：
在这里插入图片描述

14.再次运行jmeter，然后点击Grafana的刷新按钮或者刷新页面。

在这里插入图片描述

三、安装telegraf

1.下载telegraf镜像

docker pull telegraf

在这里插入图片描述

2.查看所有下载的所有下载的镜像

docker images

在这里插入图片描述

3.后台启动telegraf镜像

docker run --net=container:myinfluxdb --name mytelegraf -d telegraf

–net=container:myinfluxdb：设置与myinfluxdb容器在同一网络中
–name mytelegraf 启动镜像后就是个容器，给容器起个名字叫mytelegraf
-d 后台运行
telegraf 启动的镜像名
在这里插入图片描述

4.添加telegraf专用bucket。

在InfluxDB中，Data-Buckets点击Create Bucket（创建桶）
在这里插入图片描述
Name输入telegraf，点击Create（创建）
在这里插入图片描述

5.添加telegraf专用对外Token。

在InfluxDB中，点击Data，点击API Tokens，点击Generate Token（生成Token令牌），点击Read/Write Token（读/写Token）
在这里插入图片描述

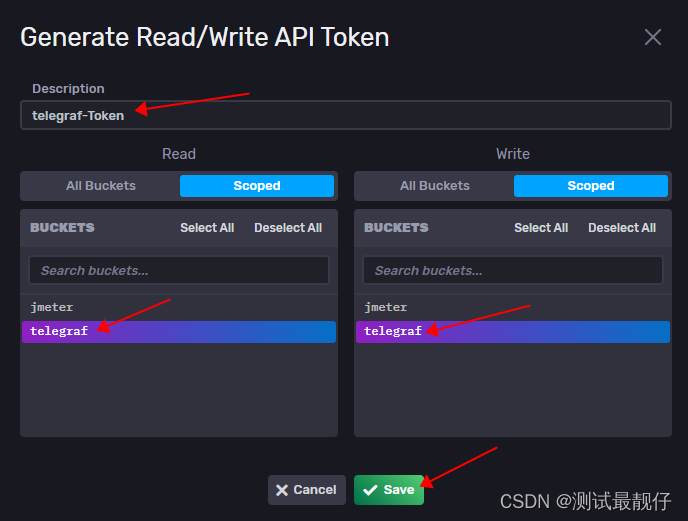

填写Description（描述）：telegraf-Token，选择Read和Write的桶telegraf，点击Save（保存）。
在这里插入图片描述

6.映射telegraf的buckets到database

在命令行输入以下内容（需修改为自己的，下面有解释，建议把内容复制到.txt中修改为自己的，然后再复制粘贴到命令行中）：

curl --request POST http://localhost:8086/api/v2/dbrps \
  --header "Authorization: Token YourAuthToken" \
  --header 'Content-type: application/json' \
  --data '{
        "bucketID": "00oxo0oXx000x0Xo",
        "database": "telegraf",
        "default": true,
        "org": "org-jmeter",
        "retention_policy": "example-rp"
      }'

命令解释：
请求方法：POST

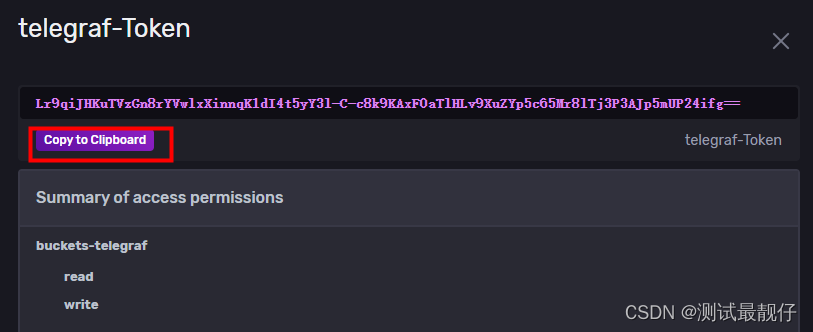

Token YourAuthToken：InfluxDB的对外读写Token：telegraf-Token，注意：Token+空格+telegraf-Token的值。
在这里插入图片描述
bucketID：桶的ID
在这里插入图片描述
database：数据库名称，也就是桶的名称，咱们这里是telegraf

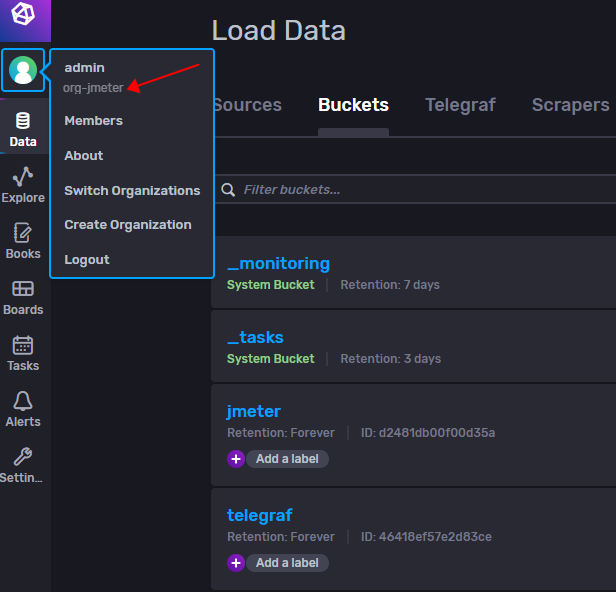

org：组织名称，咱们创建InfluxDB时的组织名是org-jmeter
在这里插入图片描述
其他保持默认

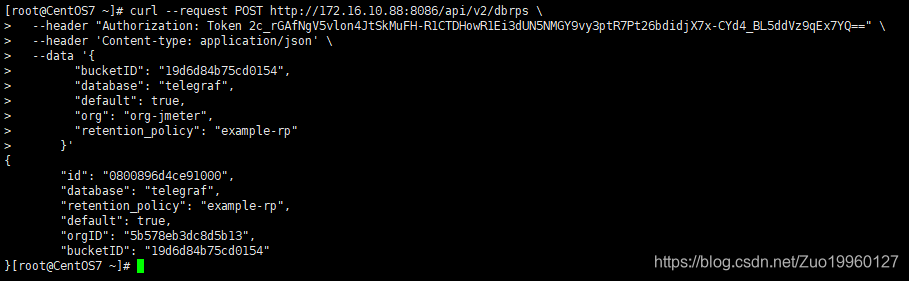

运行结果：
在这里插入图片描述

7.在InfluxDB里面创建telegraf

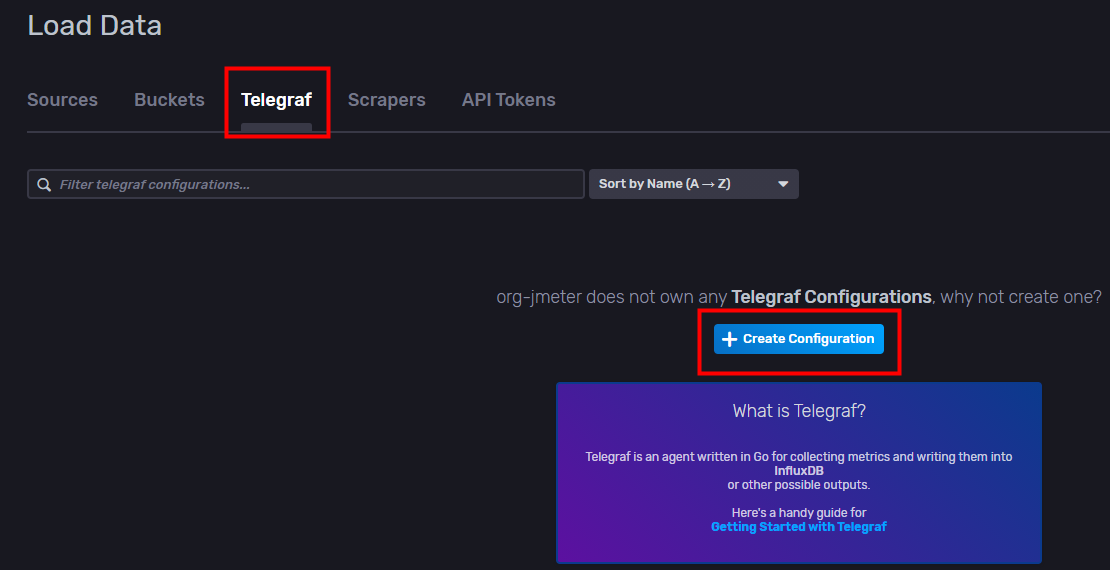

Data-点击Telegraf，点击Create Configuration（创建配置）按钮。
在这里插入图片描述

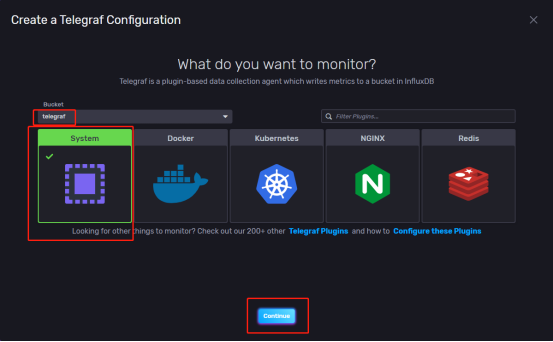

Bucket（桶）选择telegraf，选择System，点击Continue（继续）。
在这里插入图片描述
填写名称为telegraf，其他保持默认，点击Create and Verify（创建并验证）
在这里插入图片描述

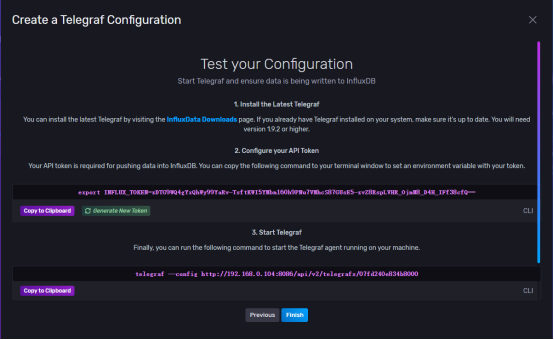

8.对telegraf进行配置。

在这里插入图片描述

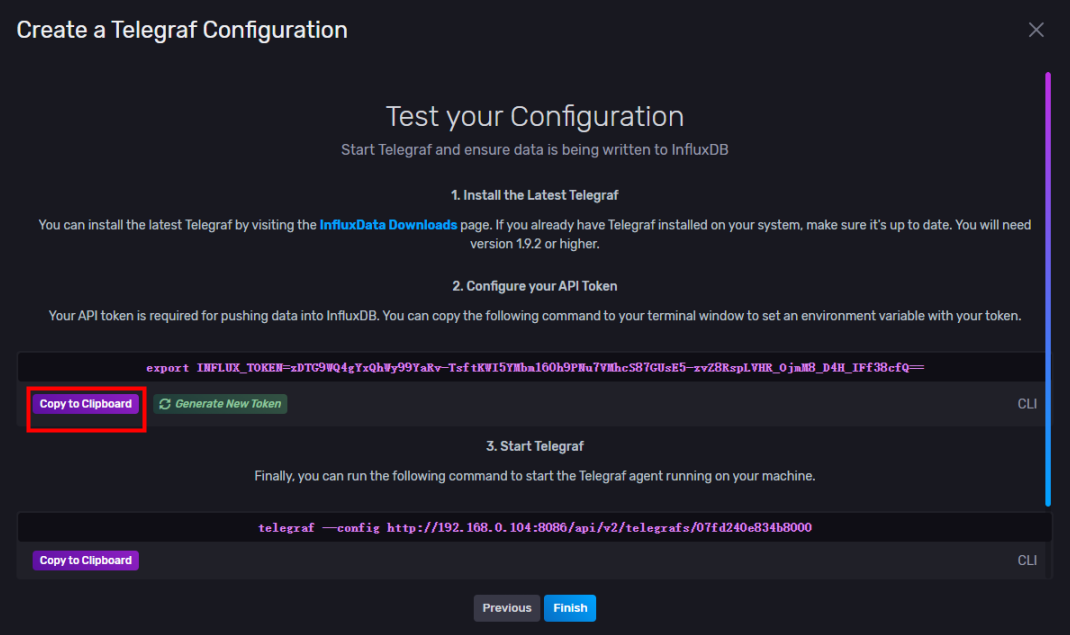

第一步：您可以通过访问扩展数据下载页面安装最新的Telegraf。如果您的系统上已经安装了Telegraf，请确保它是最新的。您将需要1.9.2或更高版本。
咱们这里忽略。
第二步：进入mytelegraf容器

docker exec -it mytelegraf bash

在这里插入图片描述
复制第二步的命令，运行。注意：粘贴命令后可能在命令行显示错乱，不影响命令的运行，不用管。
在这里插入图片描述
在这里插入图片描述
复制第三步的命令，在最后面加&，意思是后台运行。注意：粘贴命令后可能在命令行显示错乱，不影响命令的运行，不用管，直接添加&即可。
在这里插入图片描述
在这里插入图片描述
按Enter键，查看进程ps -ef，看到已经启动
在这里插入图片描述

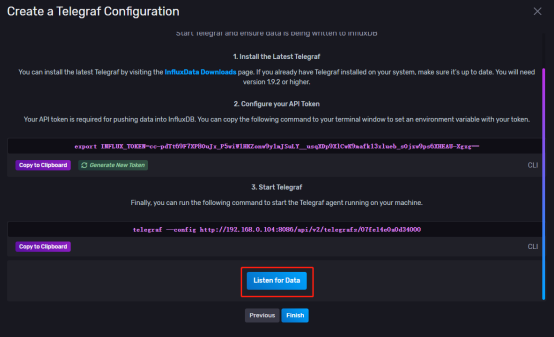

点击Listen for Data（监听数据）。
在这里插入图片描述
显示Connection Found!（找到连接！），点击Finish（完成）。
在这里插入图片描述

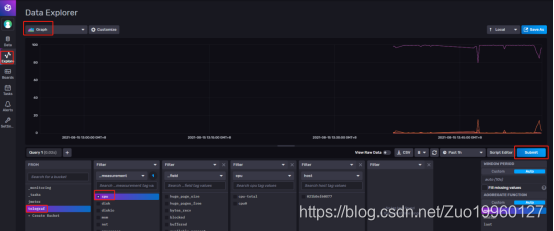

9.点击Explore（浏览），选择桶telegraf，选择表cpu，点击Submit（提交），已经有数据了。

在这里插入图片描述

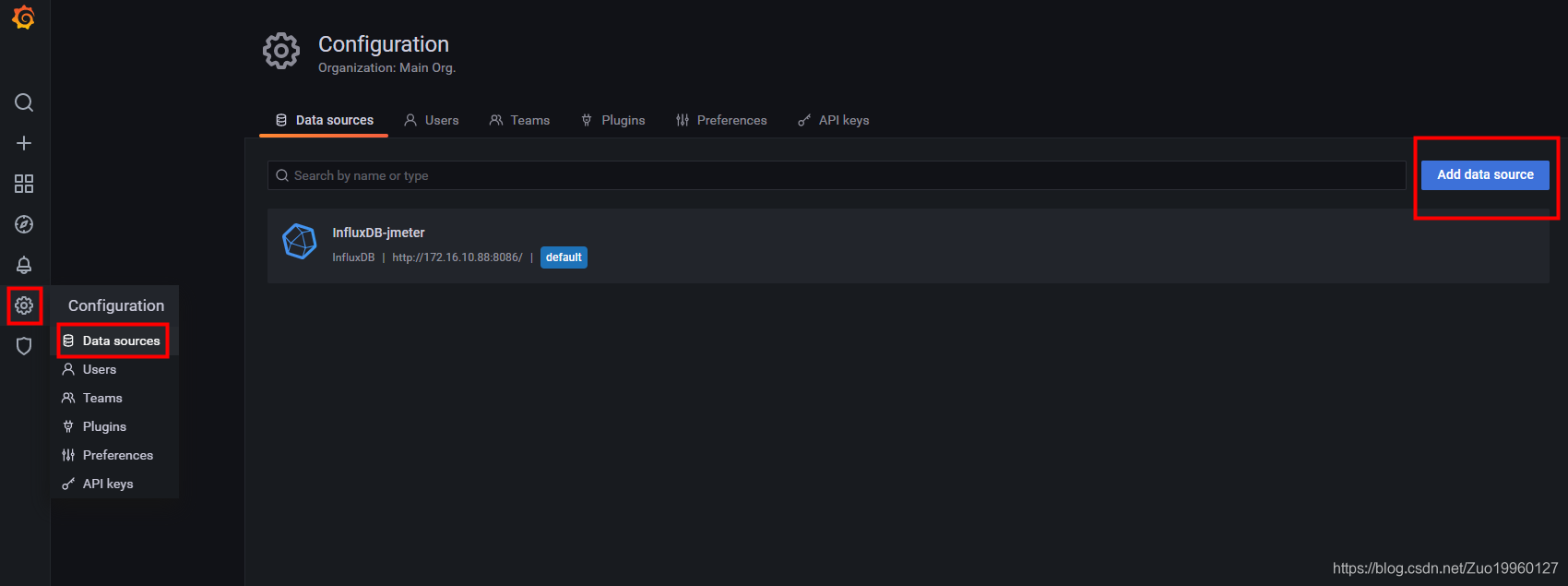

10.在Grafana里面创建Data sources（数据源）

点击设置图标，选择Data sources（数据源），点击Add data source（添加数据源）
在这里插入图片描述
Time series databases（时间序列数据库）选择InfluxDB。
在这里插入图片描述
Name填写InfluxDB-telegraf，Query Language（查询语言）选择InfluxQL，URL输入InfluxDB 地址，开启With Credentials（证书）
在这里插入图片描述

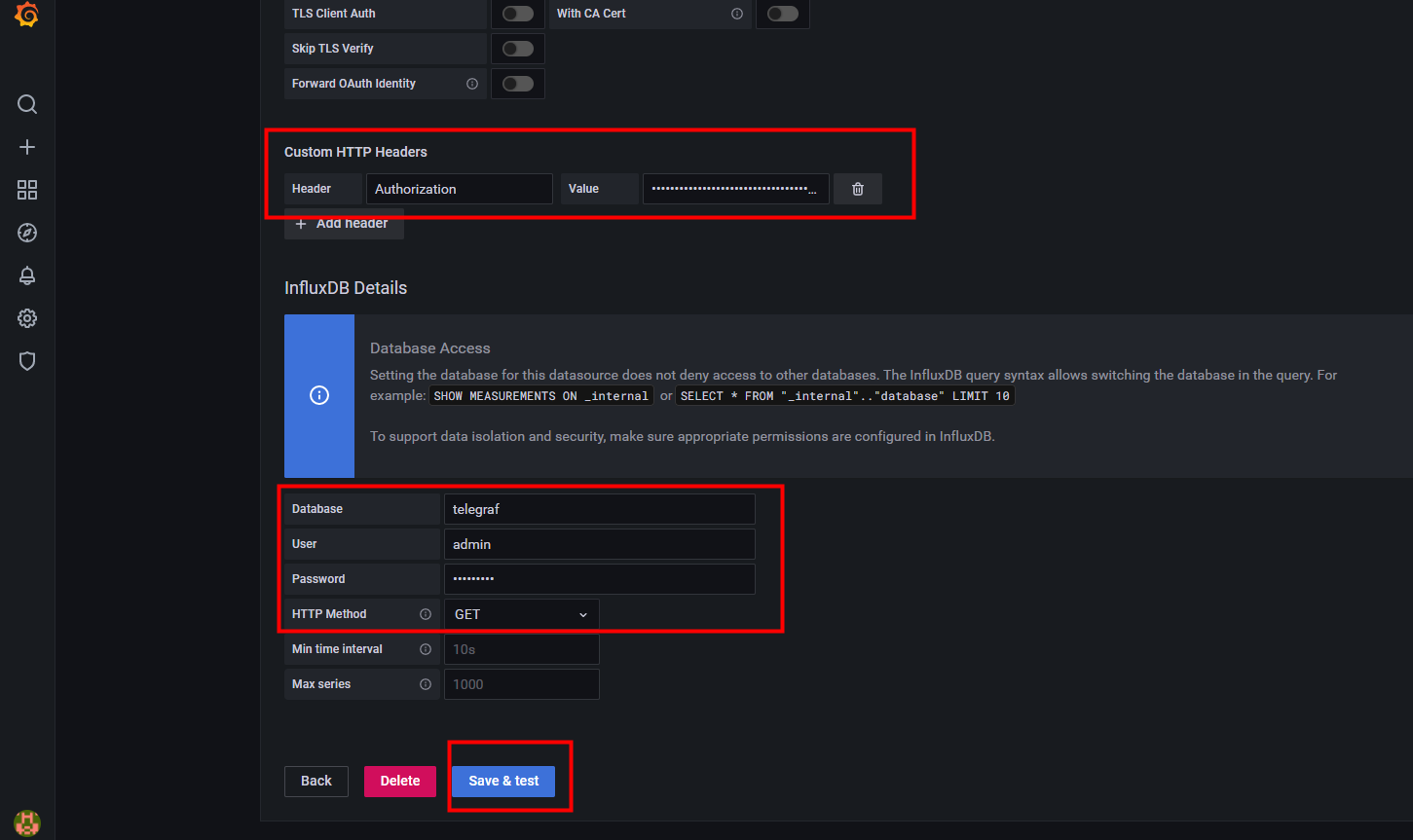

在Custom HTTP Headers（自定义HTTP头）栏，点击+Add headers，在Header输入：Authorization， Value：Token +空格+在InfluxDB 中配置的外部访问token：telegraf-Token的值，Database为telegraf，user为InfluxDB的账号admin，密码为InfluxDB的密码123456789，HTTP Method（HTTP方法）选择Get。
在这里插入图片描述
在这里插入图片描述

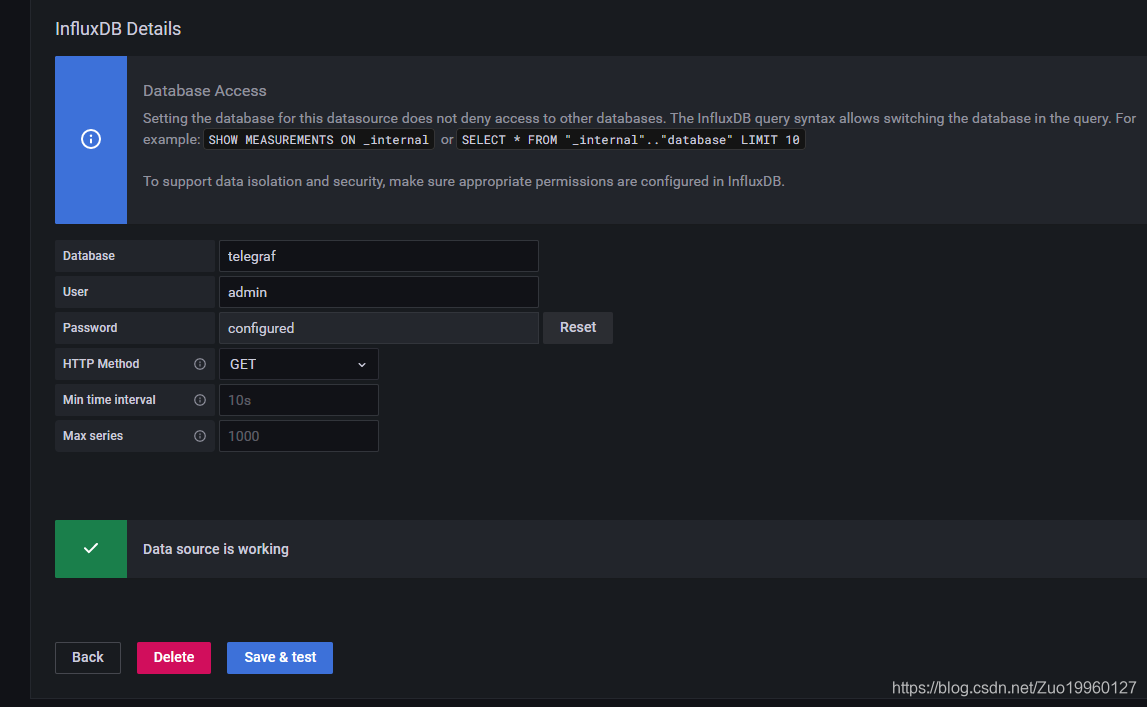

点击Save & Test（保存和测试）按钮，提示Data source is working（数据源正在工作），表示配置已经好了，点击Back（返回）。
在这里插入图片描述

11.Grafana导入系统监控模板。

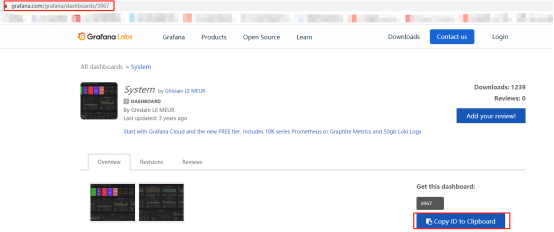

在地址栏打开https://grafana.com/grafana/dashboards/3967，复制ID。
在这里插入图片描述

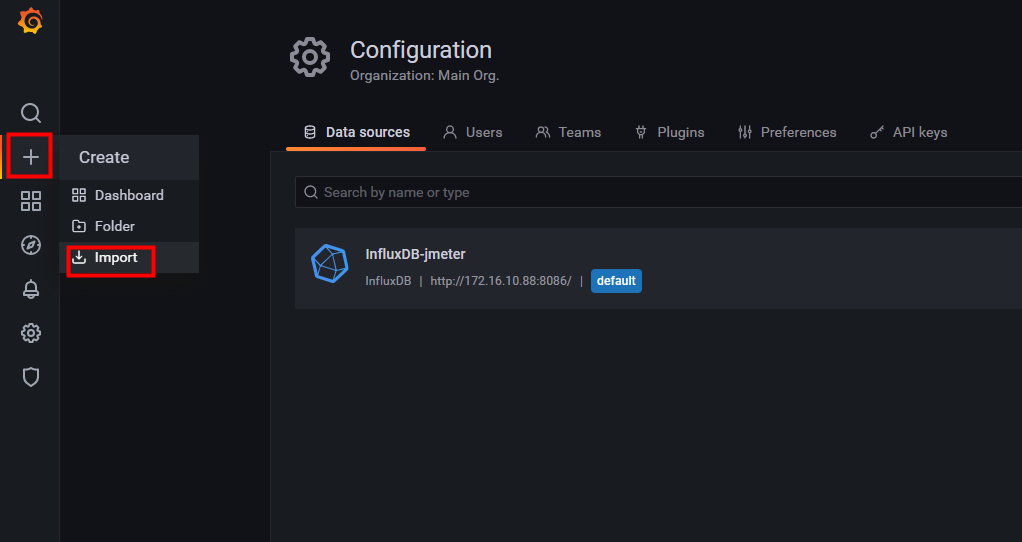

打开Grafana，鼠标移动到+，点击Import（导入）
在这里插入图片描述

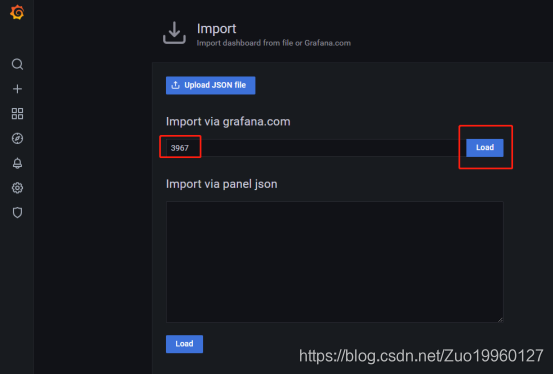

输入复制的ID，点击Load（加载）。
在这里插入图片描述

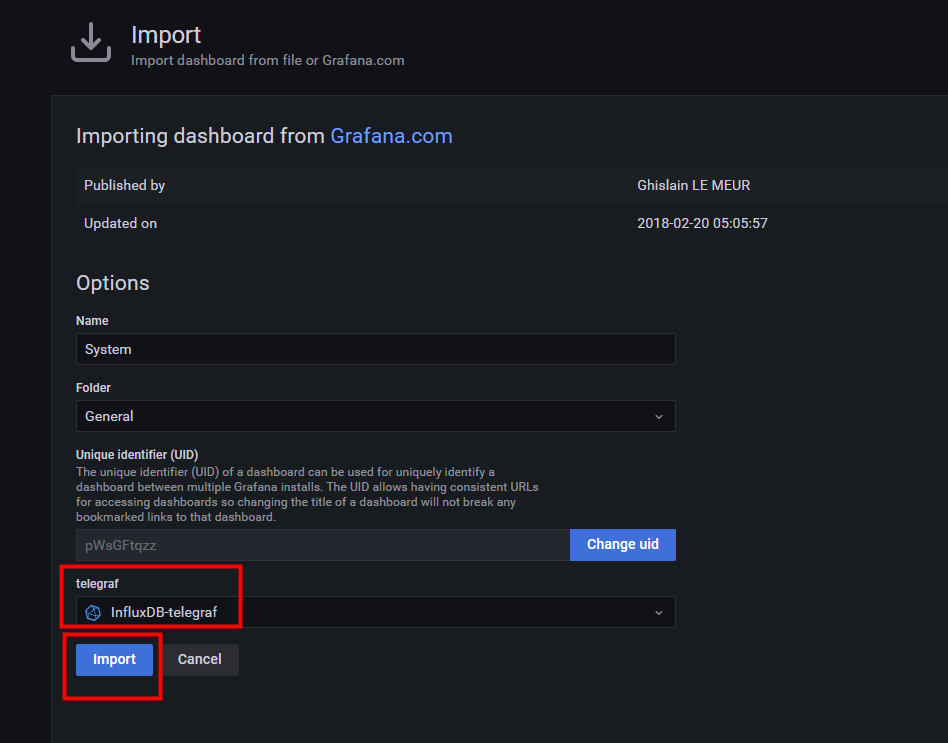

telegraf选择InfluxDB-telegraf，点击Import（导入）
在这里插入图片描述

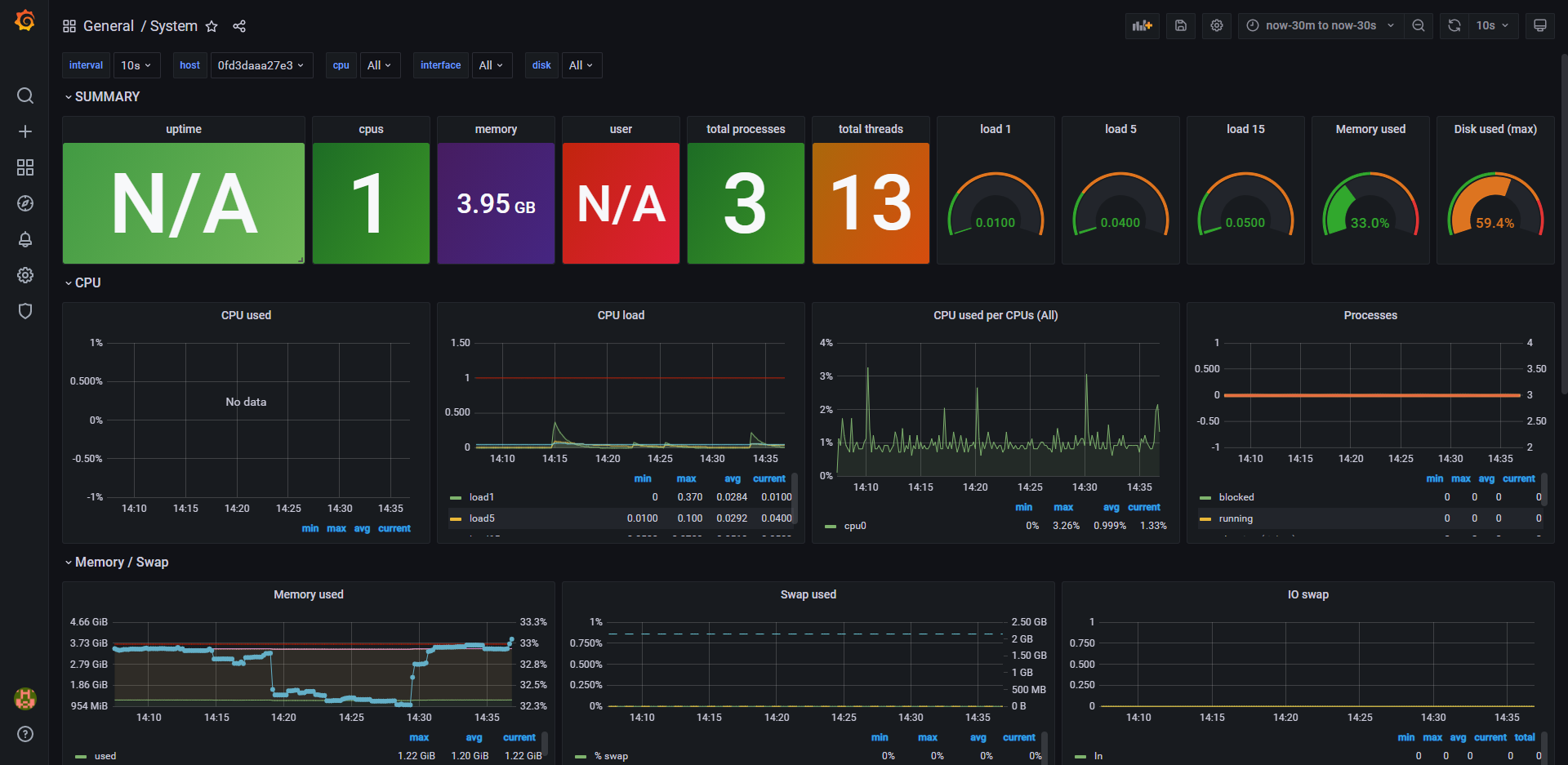

12.配置完成。

在这里插入图片描述
