低功耗LDO稳压芯片AH6210A详解：12V转3V/3.3V/5V，静态电流仅1.5μA，峰值电流0.5A

在低功耗电子系统中，**LDO（低压差线性稳压器）**因其低噪声、简单易用的特点，成为MCU、传感器等低功耗设备的理想电源方案。而**AH6210A**正是这样一款高性能LDO芯片——**输入电压2V~18V，输出3.3V/5V可选，静态电流低至1.5μA，峰值电流0.5A**，适用于**物联网设备、电池供电终端、手持仪表**等领域。

### **一、AH6210A关键特性一览**
| **特性**          | **参数**                                |
|-------------------|----------------------------------------|
| **输入电压范围**   | **2V~18V**（兼容3.7V锂电池、5V/12V电源）|
| **输出电压**       | **3.0V、3.3V、5.0V（固定输出）**       |
| **输出电流**       | **峰值500mA**（持续电流依散热条件而定）|
| **静态电流**       | **典型1.5μA**（超低功耗）              |
| **压差电压**       | **11mV@10mA**（低压差，适合电池供电）  |
| **线性调整率**     | **0.03%典型值**（输入电压波动影响小）  |
| **负载调整率**     | **±2%精度**（输出稳定性高）            |
| **短路保护**       | **限制电流≈50mA**                      |

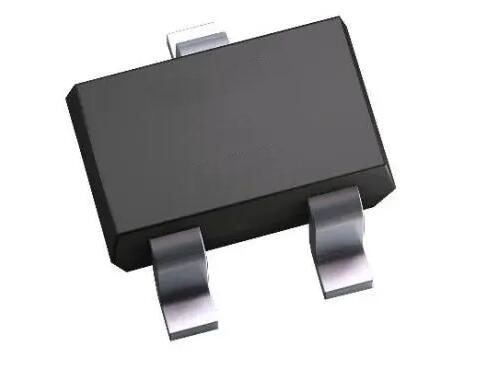

| **封装**           | **SOT23-3、SOT89-3、TO-92**（灵活选择）|

### **二、核心优势解析**
#### **1. 超低静态电流（1.5μA）**
- 传统LDO静态电流通常在几十μA以上（如AMS1117约为5mA），而AH6210A仅 **1.5μA**，可大幅延长**纽扣电池、太阳能设备**的续航时间。
- **应用场景**：
  - 物联网传感器（如NB-IoT模块的待机供电）。
  - 手持仪器（万用表、温湿度记录仪）。

#### **2. 低压差（Dropout Voltage仅11mV@10mA）**
- 在轻载时，**输入电压仅需比输出电压高11mV**即可稳定工作，尤其适合**锂电池供电系统**（如3.7V锂电直接降压至3.3V）。
- 对比竞品：
  - HT7333：压差≈200mV@10mA。
  - MCP1700：压差≈178mV@10mA。

#### **3. 高精度输出（±2%）**
- 输出电压偏差控制在**±2%以内**，优于普通LDO（如AMS1117的±3%），确保MCU、ADC等对电压敏感的器件稳定运行。

#### **4. 宽输入电压范围（2V~18V）**
- 可直接用于**12V车载系统**（兼容冷启动电压波动）。
- 支持**5V USB输入**或**3.7V锂电池**，无需额外升降压电路。

---

### **三、典型应用电路**
#### **1. 12V转3.3V电路（SOT23-3封装）**
```plaintext
   +12V ────┬─────╮
            │     │
          [Cin]  [Cout]
            │     │
      VIN ──┘     └── 3.3V
            │
      GND ──┴─── GND
```
**元器件选型**：
- **Cin**：1μF~10μF陶瓷电容（X7R材质，耐压≥25V）。
- **Cout**：1μF~4.7μF陶瓷电容（低ESR，提升瞬态响应）。

#### **2. 锂电池（3.7V）转3.3V电路**
```plaintext
   +3.7V ───┬─────╮
            │     │
          [1μF] [1μF]
            │     │
      VIN ──┘     └── 3.3V
            │
      GND ──┴─── GND
```
**说明**：
- 锂电池充满电压约4.2V，放电至3.0V时，AH6210A仍可稳定输出3.3V（压差仅0.3V）。

### **四、关键设计注意事项**
1. **散热问题**
   - **TO-92封装**：适用于电流≤100mA场景（如MCU待机供电）。
   - **SOT89-3封装**：可承受更高电流（需配合散热铜箔）。
   - 功率损耗计算：
     $$ P_{diss} = (V_{in} - V_{out}) \times I_{out} $$
     例：12V转3.3V@100mA时：
     $$ P_{diss} = (12V-3.3V) \times 0.1A = 0.87W $$
     **需加散热片或降低输入电压**。

2. **输出电容选择**
   - **必须使用低ESR陶瓷电容**（如X5R/X7R），避免使用电解电容。
   - 容值推荐**1μF~10μF**，过大容值可能导致启动延迟。

3. **短路保护**
   - 短路时输出电流限制在**50mA**，保护芯片不被烧毁，但长时间短路仍可能过热。

### **五、竞品对比（AH6210A vs. HT7333 vs. MCP1700）**
| **型号**     | 输入电压  | 输出电流 | 静态电流 | 压差@10mA | 封装        |
|--------------|----------|----------|----------|-----------|------------|
| **AH6210A**  | 2V~18V   | 500mA    | 1.5μA    | 11mV      | SOT23-3等  |
| **HT7333**   | 2.5V~12V | 250mA    | 4μA      | 200mV     | SOT89      |
| **MCP1700**  | 2.3V~10V | 250mA    | 1.6μA    | 178mV     | SOT23-3    |

**选型建议**：
- 需要**高输入电压（＞10V）** → **AH6210A**
- 需要**更低静态电流** → **MCP1700（但输出电流更小）**
- **低成本小电流** → **HT7333**

### **六、实战案例：无线传感器节点供电**
**需求**：
- 输入：12V太阳能电池（波动10V~15V）。
- 输出：3.3V为STM32L0（低功耗MCU）+ LoRa模块供电。
- 待机电流：要求<10μA。

**方案**：
1. 使用AH6210A（SOT23-3封装），输出3.3V。
2. 输入电容：10μF/25V，输出电容：4.7μF。
3. 实测待机电流：**MCU 3μA + AH6210A 1.5μA = 4.5μA**，满足要求。

### **七、常见问题FAQ**
**Q1：能否输出可调电压？**
→ 不能，AH6210A为固定输出（3.0V/3.3V/5.0V）。若需可调，建议选用DC-DC方案。

**Q2：TO-92封装能承受多大电流？**
→ 依赖散热条件，推荐≤100mA；若需更高电流，优选SOT89-3并加强散热。

**Q3：输入电压超过18V会怎样？**
→ 可能损坏芯片！若输入可能超过18V（如24V系统），需前置降压电路。

## **结语**
AH6210A凭借**超低静态电流、低压差、高输入电压范围**，成为电池供电、工业控制等低功耗场景的理想LDO选择。其多封装选项（SOT23-3/SOT89-3/TO-92）提供了灵活的设计空间，尤其适合**空间受限但对功耗敏感**的应用。

**你的项目是否需要超低功耗LDO？欢迎在评论区分享你的使用场景！** 🔋
