Keepalived + LVS + Nginx 实现 高可用 + 负载均衡
Keepalived
Keepalived 是什么（高可用）
Keepalived 是一个用于实现 高可用 性（High Availability, HA）的服务，是一款基于 VRRP 协议的高可用软件，常用于主备切换和虚拟IP漂移，在服务故障时自动实现故障转移。
Keepalived 的核心功能
| 功能 | 说明 |
|---|---|
| VRRP | Virtual Router Redundancy Protocol，实现主备切换，保障VIP持续可用 |
| 健康检查（check） | 定时检测真实服务（如 Nginx、LVS、MySQL）是否存活 |
| VIP 漂移 | 将一个虚拟 IP 绑定到当前健康的主节点上，故障时自动转移到备节点 |
| 结合 LVS | 通常与 LVS（Linux Virtual Server）一起部署，提供高可用负载均衡 |
安装 Keepalived
sudo apt-get update
sudo apt-get install -y keepalived 查看是否安装成功
keepalived -v开启开机自启动：
sudo systemctl enable keepalivedKeepalived 常用命令
开启开机自启动：sudo systemctl enable keepalived
禁用开机自启动：sudo systemctl disable keepalived
开启服务：sudo systemctl start keepalived
关闭服务：sudo systemctl stop keepalived
重启服务：sudo systemctl restart keepalived
查看状态：sudo systemctl status keepalived
编辑配置文件
sudo vim /etc/keepalived/keepalived.conf配置文件参数说明
## 全局配置，用于日志、调试、邮件通知等目的
global_defs {
## router_id 是 Keepalived 的 全局标识符
router_id LVS_DEVEL
}
# 定义一个 VRRP 实例，VI_1 是自定义的实例名称，每一个实例代表一个高可用虚拟路由组。
vrrp_instance VI_1 {
## 指定该节点的初始角色，MASTER：主节点，正常情况下负责绑定虚拟IP（VIP）。BACKUP：备用节点，在主节点不可用时接管 VIP。
# Keepalived 自动通过优先级判断主备，不是硬编码的主备，所以这个只是初始角色。
state MASTER
## 指定绑定 VIP 的网络接口（网卡名），例如 eth0、ens33、enp0s3 等。使用 ip a 查看当前系统的网卡名。
interface ens33
## 虚拟路由器的 ID，用于识别一个 VRRP 实例的组。所有参与该 VRRP 实例（主备）的服务器必须一致。范围：0~255，确保不同服务之间不要冲突。
virtual_router_id 51
## 指定该节点的优先级。数字越大，优先级越高。主节点应配置较高的值（如 100），备用节点配置较低（如 90）。当优先级高的节点恢复时，会自动抢占 VIP
priority 100
## 指定 VRRP 广播间隔时间（秒）。主节点每隔指定的秒发送一次心跳包，默认是 1 秒，一般无需修改
advert_int 1
## 禁用抢占
# nopreempt # 即使此节点优先级更高也不抢占 MASTER
## 延迟抢占 VIP
# 主节点恢复后，希望它稳定运行一段时间再接管 VIP，防止主节点频繁重启时反复抢占，导致服务中断
# nopreempt 和 preempt_delay 不能同时使用。如果两者都写了，以 nopreempt 为准
# preempt_delay 10 # 恢复后等待10秒才尝试抢占 MASTER
## 状态通知脚本（可选）
# notify_master "/path/to/script" # 成为 MASTER 时执行脚本
# notify_backup "/path/to/script" # 成为 BACKUP 时执行脚本
# notify_fault "/path/to/script" # 出现故障时执行脚本
# notify "/path/to/script" # 所有状态变更时都执行的统一脚本
## 本机实际 IP 地址（作为 VRRP 包发送源 IP）
unicast_src_ip 192.168.189.135
## 用于将 Keepalived 的 VRRP 心跳通信改为“单播”（Unicast）模式。不配置的话默认的是“组播”（Multicast）模式。云服务器（如阿里云、腾讯云）中，出于安全限制，组播通常被禁用或不可用。
unicast_peer {
192.168.189.136
192.168.189.137
}
## 用于设置主备之间的认证信息
authentication {
## 认证类型，一般用 PASS（明文密码）
auth_type PASS
## 认证密码（主备节点必须保持一致）
auth_pass 123456
}
## 指定一个或多个虚拟IP（VIP）。VIP 是客户端访问的目标地址，当主节点故障，VIP 会自动漂移到备节点
virtual_ipaddress {
192.168.189.100 # 虚拟IP 1，例如用于 web 服务A
192.168.189.101 # 虚拟IP 2，例如用于 web 服务B
192.168.189.102 # 虚拟IP 3，例如用于 mysql 服务
# 把 VIP 绑定到本机的 loopback 网卡（lo），LVS 的时候使用(只在Master节点生效，所以不推荐使用，推荐使用命令的方式)
# 192.168.189.100/32 dev lo scope host
}
}配置文件实操
- 主节点：192.168.189.135，优先级为 100
- 备节点：192.168.189.136，优先级为 90
- 第三节点：192.168.189.137，优先级为 80
这些参数必须在所有节点一致：vrrp_instance、virtual_router_id、advert_int、authentication、virtual_ipaddress
1. 主节点（192.168.189.135）配置
sudo vim /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
state MASTER
interface ens33
virtual_router_id 51
priority 100
advert_int 1
unicast_src_ip 192.168.189.135
unicast_peer {
192.168.189.136
192.168.189.137
}
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.189.100
}
}重启 keepalived
sudo systemctl restart keepalived2. 备节点（192.168.189.136）配置
sudo vim /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 90
advert_int 1
unicast_src_ip 192.168.189.136
unicast_peer {
192.168.189.135
192.168.189.137
}
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.189.100
}
}重启 keepalived
sudo systemctl restart keepalived3. 第三节点（192.168.189.137）配置
sudo vim /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 80
advert_int 1
unicast_src_ip 192.168.189.137
unicast_peer {
192.168.189.135
192.168.189.136
}
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.189.100
}
}重启 keepalived
sudo systemctl restart keepalived测试是否配置成功
测试步骤：查看VIP在哪个节点上？发现在主节点上，把主节点关闭后，发现VIP漂移到备用节点上了
1. 在主节点（192.168.189.135）运行：

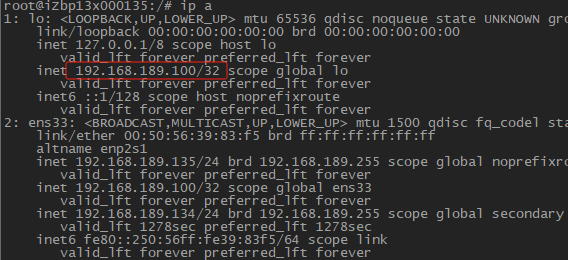

ip a | grep 192.168.189.100输入如下内容，表示 VIP 被绑定到此节点
inet 192.168.189.100/32 scope global ens332. 关闭主节点的 Keepalived 服务：
sudo systemctl stop keepalived3. 在备节点（192.168.189.136）运行：
ip a | grep 192.168.189.100VIP 会自动漂移到备节点。
开启 keepalived 日志
（所有节点都要执行）
1. 配置 rsyslog 接收 Keepalived 日志
sudo vim /etc/rsyslog.d/keepalived.conf
文件内容如下：
local0.* /var/log/keepalived.log重启 rsyslog 服务
sudo systemctl restart rsyslog2. 执行命令
sudo keepalived --log-console --log-detail --log-facility=local0重启 Keepalived 服务
sudo systemctl restart keepalived3. 查看日志
tail -500f /var/log/keepalived.logLVS
LVS 是什么（负载均衡）
LVS（Linux Virtual Server）是一个运行在 Linux 内核中的负载均衡器，它可以将大量的请求分发到多台后端服务器上，实现网站或服务的 Linux 内核级负载均衡。
LVS 的特点
| 特性 | 说明 |
|---|---|
| 高性能 | 内核级处理，效率非常高，适合大规模并发 |
| 稳定可靠 | 运行在 Linux 内核中，成熟稳定 |
| 支持多种调度算法 | 如轮询（RR）、最少连接（LC）、加权等 |
| 透明性高 | 客户端无需感知后端服务器变化 |
| 扩展性强 | 可轻松添加或移除后端服务器 |
LVS 的负载均衡算法
| 算法名 | 全称 | 说明 |
|---|---|---|
| rr | Round Robin | 轮询，每台服务器轮流处理请求，适用于服务器性能差不多的情况。 |
| wrr | Weighted Round Robin | 加权轮询，根据服务器权重分配请求，权重大者分配更多请求。 |
| lc | Least Connection | 最少连接数优先，当前连接最少的服务器优先接收新请求。 |
| wlc | Weighted Least Connection | 加权最少连接，在连接数基础上再加权，适用于连接时长差异较大的情况。 |
| lblc | Locality-Based Least Connection | 基于本地性和最少连接数，适用于缓存服务器，提高命中率。 |
| lblcr | Locality-Based Least Connection with Replication | 类似于 lblc，但支持多个复制服务器。 |
| dh | Destination Hashing | 目的地址哈希，将请求根据目标 IP 哈希分配，适合源地址多样化场景。 |
| sh | Source Hashing | 源地址哈希，将同一客户端的请求始终发往同一后端，适用于会话保持。 |
LVS 负载均衡的转发工作模式
| 模式 | 简介 | 优点 | 缺点或要求 |
|---|---|---|---|
| NAT | LVS 作为网关，所有流量都经过 LVS，再转发给后端 | 配置简单 | LVS 成为瓶颈，占用带宽 |
| DR（Direct Routing） | 请求从 LVS 发出，但响应由后端服务器直接返回客户端 | 性能高，响应快 | 需要所有机器在同一网段，后端需绑定 VIP（不响应 ARP） |
| TUN（IP隧道） | LVS 和后端服务器可以跨网段 | 跨地域部署可用 | 后端服务器需支持 IP 隧道 |
安装 LVS
sudo apt-get update
sudo apt-get install -y ipvsadm
编辑配置文件
sudo vim /etc/keepalived/keepalived.conf配置文件参数说明
LVS 一般和 keepalived 搭配使用，LVS 配置写在 keepalived 的配置文件中
## 全局配置，用于日志、调试、邮件通知等目的
global_defs {
## router_id 是 Keepalived 的 全局标识符
router_id LVS_DEVEL
}
## 定义一个 LVS 虚拟服务（VIP + 端口），192.168.189.100 是虚拟 IP（VIP），80 是端口。
virtual_server 192.168.189.100 80 {
## 每 5 秒执行一次健康检查。值越小，检测频率越高，发现异常越快，但系统负担也会稍高。
delay_loop 5
## 指定使用什么 负载均衡算法
lb_algo wrr
## 指定负载均衡的转发工作模式
lb_kind DR
## 设置客户端 IP 的掩码，用于判定哪些请求来自“同一个客户端子网”。nat_mask 255.255.255.0 表示 LVS 只看客户端 IP 地址的前 24 位（即 a.b.c.*），这意味着来自同一个子网（如 192.168.1.x）的所有客户端请求会被认为是来自同一客户端，并会被转发到同一个 real server。例如：如果两个客户端 IP 分别是 192.168.1.10 和 192.168.1.20，它们被认为来自同一个子网。LVS 会将它们的请求始终转发到同一个后端 real server（在持久连接有效时间内，即 persistence_timeout）。
nat_mask 255.255.255.0
## 保持客户端连接的会话粘性，单位是秒，同一客户端在 60 秒内的请求都发送到同一台后端服务器。
persistence_timeout 60
## 该虚拟服务处理的是 TCP 协议的请求（如 HTTP、HTTPS、MySQL等）
protocol TCP
## 定义一台真实后端服务器，监听 IP 为 192.168.189.135，端口 80。
real_server 192.168.189.135 80 {
## 权重为 3（配合上面的 wrr 算法使用），3：表示这个服务接收3个请求
weight 3
## 健康检查（TCP 方式）
TCP_CHECK {
## 每次 TCP 连接检测最多等待 3 秒，3秒后就连接超时
connect_timeout 3
## 最多尝试连接 3 次
nb_get_retry 3
## 重试前延迟时间，每次失败后等待 2 秒再重试
delay_before_retry 2
## 检查端口（默认是 real_server 的端口）
connect_port 80
}
}
## 定义一台真实后端服务器，监听 IP 为 192.168.189.136，端口 80。
real_server 192.168.189.136 80 {
## 权重为 2（配合上面的 wrr 算法使用），2：表示这个服务接收2个请求
weight 2
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 2
connect_port 80
}
}
## 定义一台真实后端服务器，监听 IP 为 192.168.189.137，端口 8080。
real_server 192.168.189.137 8080 {
weight 1
# 健康检查（HTTP GET 请求）
HTTP_GET {
url {
## 检查的路径，例如 /healthz，你需要在该服务器上部署这个路径返回 200，例如：GET http://<real_server_ip>:80/healthz
path /healthz
## 响应体的 MD5 值，匹配这个 hash 才算健康，防止假回包。d41d8cd98f00b204e9800998ecf8427e：是空字符串（""）的 MD5 值，即后端什么也不返回时的 MD5 值，这个值可以自定义
digest d41d8cd98f00b204e9800998ecf8427e
}
## 每次 TCP 连接检测最多等待 3 秒，3秒后就连接超时
connect_timeout 3
## GET 请求失败后重试次数
nb_get_retry 3
## 重试前延迟时间，每次失败后等待 2 秒再重试
delay_before_retry 2
## 请求的端口
connect_port 8080
}
}
}HTTP_GET 健康检查 Restful API 示例：
1. 定义一个 get 接口
@RestController
public class HealthCheckController {
@GetMapping("/healthz")
public String healthCheck() {
return "AAABBBCCC";
}
}2. 计算返回值的 MD5（用于 digest）
现在后端返回的是 "AAABBBCCC"，你可以在 Linux 或 macOS 终端中执行：
echo -n "AAABBBCCC" | md5sum输出：6207b5df5796e963410d3bc4b6a4218b -
把这个值配置在 HTTP_GET 健康检查的 digest 属性中，如下：
HTTP_GET {
url {
path /healthz
digest 6207b5df5796e963410d3bc4b6a4218b
}
......
}LVS 状态同步
查看状态是否同步
ipvsadm -L --daemon显示如下：（syncid=0：表示当前的节点没有设置同步ID或没有正常启动连接同步守护进程）
master sync daemon (mcast=ens33, syncid=0, maxlen=1472, group=224.0.0.81, port=8848, ttl=1)Master 节点开启同步（ens33是实际的物理网络接口名称，不是 lo。同一集群中的 syncid 1 要设置一致）
ipvsadm --start-daemon master --mcast-interface=ens33 --syncid 1Backup 节点开启同步
ipvsadm --start-daemon backup --mcast-interface=ens33 --syncid 1Master 节点关闭同步
ipvsadm --stop-daemon masterBackup 节点关闭同步
ipvsadm --stop-daemon backupKeepalived + LVS + Nginx 实现 高可用 + 负载均衡
- 主节点：192.168.189.135，优先级为 100
- 备节点：192.168.189.136，优先级为 90
- 第三节点：192.168.189.137，优先级为 80
1. 主节点（192.168.189.135）配置
sudo vim /etc/keepalived/keepalived.conf
global_defs {
router_id LVS_NODE1
}
vrrp_instance VI_1 {
state MASTER
interface ens33
virtual_router_id 51
priority 100
advert_int 1
unicast_src_ip 192.168.189.135
unicast_peer {
192.168.189.136
192.168.189.137
}
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.189.100
}
}
virtual_server 192.168.189.100 80 {
delay_loop 5
lb_algo rr
lb_kind DR
nat_mask 255.255.255.0
persistence_timeout 60
protocol TCP
real_server 192.168.189.135 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.189.136 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.189.137 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
}
重启 keepalived
sudo systemctl restart keepalived2. 备节点（192.168.189.136）配置
sudo vim /etc/keepalived/keepalived.conf
global_defs {
router_id LVS_NODE2
}
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 90
advert_int 1
unicast_src_ip 192.168.189.136
unicast_peer {
192.168.189.135
192.168.189.137
}
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.189.100
}
}
virtual_server 192.168.189.100 80 {
delay_loop 5
lb_algo rr
lb_kind DR
nat_mask 255.255.255.0
persistence_timeout 60
protocol TCP
real_server 192.168.189.135 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.189.136 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.189.137 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
}
重启 keepalived
sudo systemctl restart keepalived3. 备节点（192.168.189.137）配置
sudo vim /etc/keepalived/keepalived.conf
global_defs {
router_id LVS_NODE3
}
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 80
advert_int 1
unicast_src_ip 192.168.189.137
unicast_peer {
192.168.189.135
192.168.189.136
}
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.189.100
}
}
virtual_server 192.168.189.100 80 {
delay_loop 5
lb_algo rr
lb_kind DR
nat_mask 255.255.255.0
persistence_timeout 60
protocol TCP
real_server 192.168.189.135 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.189.136 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.189.137 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
}
}
}重启 keepalived
sudo systemctl restart keepalived# 如果想要测试负载均衡时即时看到效果，就先去掉这2个属性 nat_mask、persistence_timeout
所有节点都配置完成后，使用 ipvsadm 查看当前的 LVS 配置
sudo ipvsadm -L -n显示如下内容，表示 LVS 配置成功
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.189.100:80 rr persistent 60
-> 192.168.189.135:80 Route 1 3 0
-> 192.168.189.136:80 Route 1 3 0
-> 192.168.189.137:80 Route 1 3 0 参数说明：
TCP 192.168.189.100:80 rr
部分 含义 TCPLVS 监听的是 TCP 协议（也可能是 UDP） 192.168.189.100:80虚拟 IP 和端口，表示用户访问的目标（VIP:Port） rr负载均衡算法，这里是 round-robin（轮询调度）-> 192.168.189.135:80 Route 1 3 0
字段位置 字段含义 说明 ->后端 Real Server 表示这是一个转发目标（后端服务器） 192.168.189.135:80Real Server IP 和端口 LVS 将请求转发到这里 Route转发方式 这里是 DR 模式（直接路由） 1权重 (weight) 表示调度器给此 Real Server 分配的权重 3活跃连接数 (active conn) 当前连接到此 Real Server 的客户端连接数 0不活跃连接数 (inactive conn) 表示已完成但仍保持连接的 TCP 会话（如等待关闭） 如果你看到多个后端的活跃连接数一致（比如每台都是 3），说明 LVS 负载均衡配置是生效的。
4. 把 VIP 绑定到本机的 loopback 网卡（lo），（在所有节点上执行）
注意：DR 模式下 VIP 一定是绑定在 lo 上，并加上 /32。（192.168.189.100 ip 已经在 ens33 网卡上了，现在再绑定到 lo 上会出现 ARP 冲突问题，等会我们要解决这个问题）
使用 ip a 命令可以查看每个网卡上绑定的 ip
方式一：（临时的，不推荐）
sudo ip addr add 192.168.189.100/32 dev lo参数说明：
ip addr add 添加一个 IP 地址 192.168.189.100/32 要添加的 IP 地址， /32表示只有这一个 IP（子网掩码是255.255.255.255）dev lo 添加到 lo网卡上，也就是本机的回环接口
命令执行完成后，显示如下内容，lo 下出现了 192.168.189.100，但是 ens33 之前就存在 192.168.189.100，这样就参数了 ARP 冲突。
启用本地回环网卡 lo 接口（默认应该就是开启状态）：
sudo ip link set lo up方式二：（永久的，推荐）
创建一个新的 systemd 服务文件
sudo vim /etc/systemd/system/vip-setup.service在文件中添加如下内容：
[Unit]
Description=Setup VIP on lo interface
After=network.target
[Service]
Type=oneshot
ExecStart=/usr/sbin/ip addr add 192.168.189.100/32 dev lo
[Install]
WantedBy=multi-user.target启动服务、开机自启动
sudo systemctl daemon-reload
sudo systemctl enable vip-setup.service
sudo systemctl start vip-setup.service5. 处理 ARP 冲突问题（在所有节点上执行）
arp_ignore=1：表示只对目标是本地地址的 ARP 请求进行响应，即只有当请求目标是该机器的某个接口时，才会响应 ARP 请求。
arp_announce=2：表示选择具有最优 IP 地址的接口来回应 ARP 请求，通常避免 lo 上的 IP 与其他真实网卡的 IP 冲突。
all：所有的网络接口（包括 lo、eth0、ens33 等）默认 ARP 策略（全局）
创建配置文件（永久生效的方式）
sudo vim /etc/sysctl.d/99-lvs.conf文件内容如下：
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2重新加载所有 sysctl 配置，包括你刚才创建的 99-lvs.conf
sudo sysctl --system查看配置是否生效
cat /proc/sys/net/ipv4/conf/lo/arp_ignore
cat /proc/sys/net/ipv4/conf/lo/arp_announce
cat /proc/sys/net/ipv4/conf/all/arp_ignore
cat /proc/sys/net/ipv4/conf/all/arp_announce
6. 配置 Nginx
在所有节点上配置Nginx实例，配置一个普通的可以访问静态页面的80端口（因为我们上面配置文件 real_server 监听的是 80 端口）地址即可。
Nginx 示例配置请查看：Nginx配置
7. 测试 Keepalived + LVS + Nginx 实现 高可用 + 负载均衡

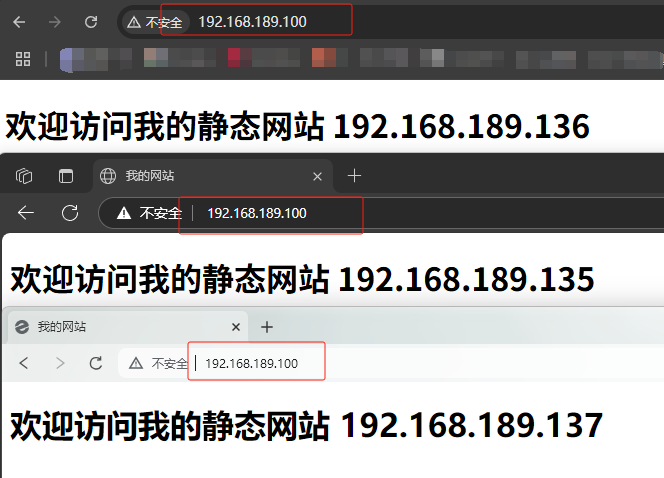

浏览器访问：http://192.168.189.100，可以看到，流量负载到每一台机器上面了，达到了负载均衡的目的。
当我们停掉 2 台机器的时候，发现还有 1 台机器在正常运行，达到了高可用的目的。
注意，节点切换为 Master 的过程中通常会出现短暂的服务不可达现象。这是一主架构的正常现象，因为VIP迁移、ARP 广播、LVS 的连接状态，它们的切换都要时间。想要解决这个问题，使用多主架构(多主热备)的方式即可（当然也会产生其他问题），什么是多主架构：每台服务器既是自己 VIP 的 MASTER，又是其它 VIP 的 BACKUP，这样实现多个 VIP，同时负载均衡、互为备份。。。配置太多了，这里就不再配置了，实际工作中百分之90的加工作5年的程序员不是在大厂都用不上。用到的自行搜索一下吧很简单的，本文就到这里了。
扫一扫
1790
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
