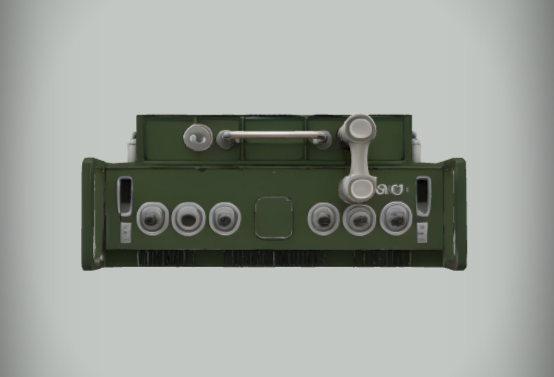

鼎讯信通短波通信信号模拟设备

短波通信信号模拟设备专为复杂电磁环境构建与通信系统测试设计，采用模块化软件无线电架构与多核异构计算平台，集成信号生成、环境仿真、态势感知三大核心功能模块。设备通过高精度数字信号处理技术，可重构真实战场电磁环境，满足通信装备研发、电磁对抗训练、频谱管理研究等多元化需求。

一、核心功能架构

多维信号生成系统 • 全体制覆盖：支持定频/跳频/扩频/扩跳/猝发等5类基础信号，兼容Link4A/Link11数据链协议，可模拟现役通信装备及典型外军电台特征参数 • 智能调制引擎：集成18种调制方式（含16QAM/32QAM等高阶调制），支持自定义样本文件加载与TTS语音实时合成，语种库涵盖12种语言及6种汉语方言 • 动态环境构建：内置5类电波传播模型（含VOACAP/DNN混合模型），可模拟昼夜/季节/太阳活动周期对传播路径的影响，支持多径衰落（时延扩展10ns-1ms）与电离层扰动（S4指数0-5级）仿真

电磁态势感知系统 • 全频段监测：配备瞬时采集带宽覆盖1.5-30MHz，接收灵敏度优于-90dBm，支持频域/时域/时频三维可视化（采样率5.6GS/s） • 智能频谱管理：预设8个保护频段，通过机器学习算法实现频谱占用度预测（精度±3%）与干扰源定位（精度<1°） • 动态组网控制：支持多设备协同组网（最大8路独立信号），内置电子地图引擎（WGS84坐标系）实现三维电磁态势实时渲染

闭环测试系统 • 信号样本库：存储容量≥1000个样本，支持单样本循环回放（间隔0-999s可调）与多样本矩阵回放（支持PRBS序列生成） • 参数可溯系统：完整记录信号生成参数（时间戳+频率+功率+调制方式），数据存储格式符合MIL-STD-2167A标准 • BIT自检体系：实时监测电压（精度±0.5V）、电流（精度±10mA）、驻波比（精度±0.05）、设备温度（精度±1℃）等关键参数

二、关键技术指标

信号生成性能 • 频率控制：1.5-30MHz连续可调，步进精度≤10Hz（采用OCXO恒温晶振，日老化率<1ppm） • 功率调节：20W连续波输出（0.5dB步进，线性度±0.3dB），支持功率动态分配（各通道独立调控） • 跳频能力：最大跳频速率100跳/秒（突发模式200跳/s），跳频带宽28.5MHz（支持非连续频段配置）

环境仿真精度 • 传播模型：误差<8dB（ITU-R P.1546模型验证），电离层TEC值模拟精度±5TECU • 信号保真度：相位噪声<-110dBc/Hz@1MHz偏移，杂散抑制≥60dBc（>10MHz偏移），谐波抑制<-40dBc • 时频分辨率：时域采样间隔0.1μs，频域分辨率0.5Hz（FFT点数2^20）

系统工程特性 • 环境适应性：-20℃~+55℃宽温工作，IP54防护等级（防尘防水），振动耐受10-2000Hz/0.5g（随机振动） • 供电系统：AC220V±30%输入（支持宽压锂电池组），待机功耗<5W，满载效率≥92% • 便携设计：主机尺寸320×310×200mm³，总重量≤14kg（含可拆卸天线），三脚架展开时间<90秒

三、创新技术特点

智能环境生成技术 采用混合现实架构，将数字孪生技术与实时信号处理结合，可同步生成：

物理环境：地形遮挡（基于SRTM30地形数据库）、大气衰减（ITU-R P.834模型）

电磁环境：雷达信号干扰（S/C/X波段）、导航信号干扰（GPS/北斗）

战术环境：预设12类典型作战场景（如岛屿封锁、边境巡逻、海上搜救）

自适应调控算法 • 动态功率分配：基于博弈论的最优功率控制（收敛时间<500ms） • 智能跳频预测：机器学习模型（LSTM网络）实现干扰源识别与规避（预测准确率>92%） • 信号质量优化：实时误码率监测（BER<10^-12）与自适应调制切换（QAM阶数自动调节）

可扩展架构设计 • 模块化接口：预留PCIe 4.0扩展槽（支持量子加密模块、AI加速卡） • 软件升级：热插拔固件升级（中断时间<50ms），支持5G回传（5G NR Release 17） • 并行扩展：通过光纤互连（25Gbps）实现多设备集群（最大32节点）

本设备已通过第三方机构（CMA认证）的电磁兼容性测试（GB/T 17626系列），在国防科技重点实验室完成环境适应性验证（高低温循环试验30个周期无故障）。典型应用场景包括：

新型短波电台研发：验证抗干扰算法（如自适应调频+混沌跳频复合体制）

电磁频谱管理：评估频段使用效率（支持8064种频率组合测试）

训练模拟系统：构建多语种干扰环境（支持12语种混合干扰生成）

复杂环境测试：模拟太阳风暴（Dst指数-300nT）对短波通信影响

系统采用全生命周期管理设计，关键部件MTBF>5000小时（按MIL-HDBK-217F标准计算），支持远程诊断与预测性维护（设备健康度预测准确率>85%）。技术文档完整包含286项测试报告（含FCC Part 15、CE认证），提供IEEE 1588精密时钟同步接口（时延抖动<10ns）。
