开胃小菜

开始之前，先解决遇到的一个小问题：
如果你已经右键指定元器件了，
但仍然无法拖动元器件？！！
这时候就要思考这个元器件是否已经设置成胶粘元件。
介绍一个快捷键Ctrl+Altf+F

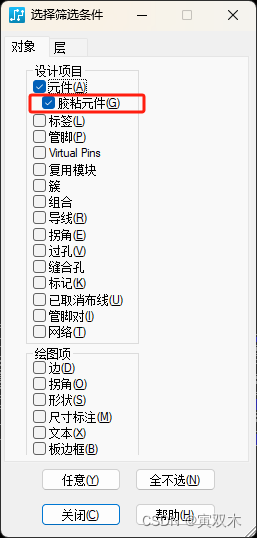

调出过滤器Filter工具，选中胶粘元件，就可以拖动了

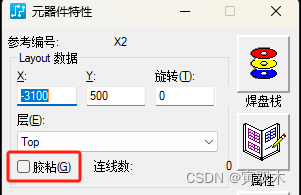

双击元器件可以查看特性

如果不是元器件，而是导线无法拖动，也是同理哦，【保护布线】，去尝试一下吧！

1、过孔设置

（1）、菜单栏-工具-焊盘栈打开焊盘栈特性面板

（2）、常用的过孔有12/24，8/16，10/22

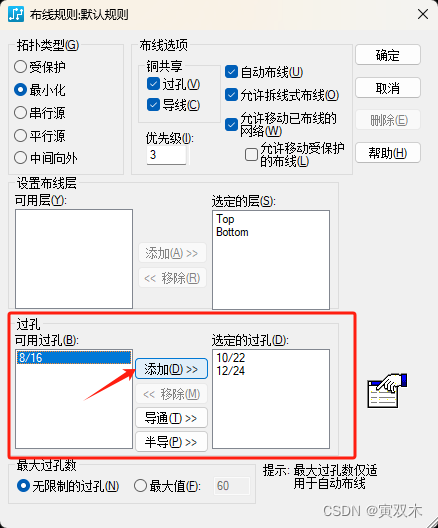

（3）、菜单-规则-设计则(D)-默认-布线打开布线规则:默认规则面板

（4）、将过孔添加为可使用

（5）、生产工艺

最小能生产3mil的过孔，部分厂家只能生产4mil的过孔，保险起见可以将最下过孔设置成4mil

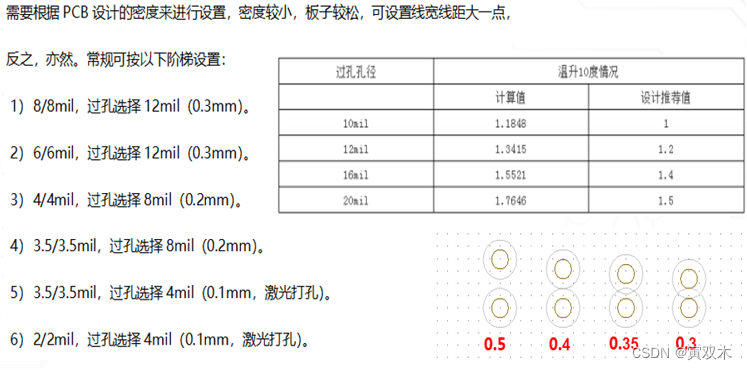

（5）、过孔与线宽选择（了解即可）

2、颜色设置

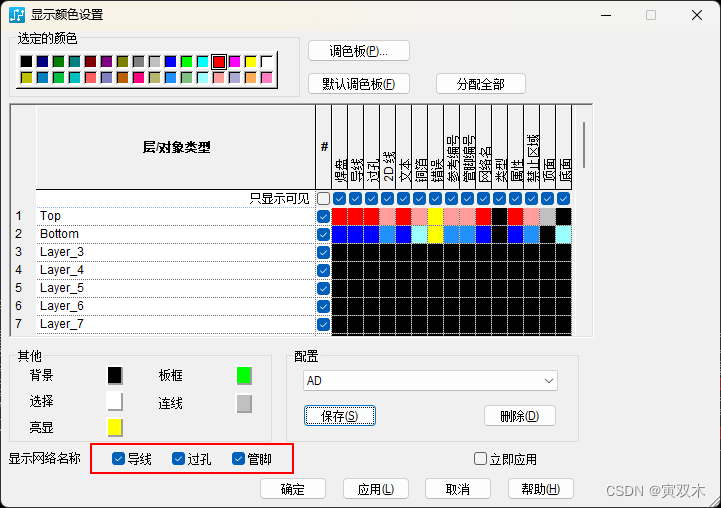

（1）、基本颜色设置

根据自己的习惯来设置层的颜色。
主要配置Top，Bottom，Silkscreen Top，Silkscreen Bottom等层。
有些瓜画封装的时候，会把封装画在Silkscreen层。
这里简单配置了一下Altium Designer风格的配色。
显示网络名称： √导线 √过孔 √管脚。

（2）、网络自定义颜色

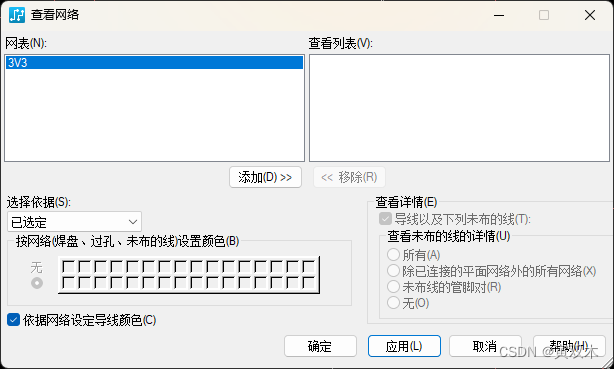

菜单-查看-网络打开查看网络面板。

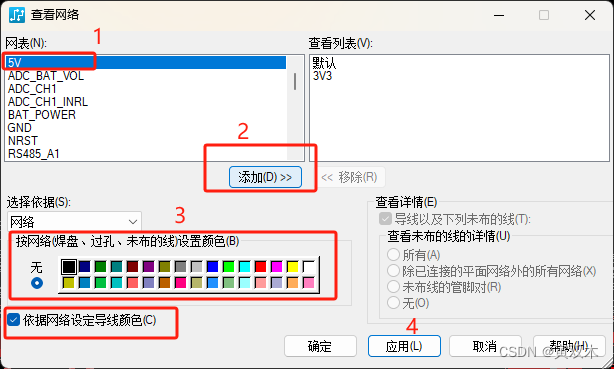

按照步骤就可以自定义设置不同的网络颜色。

（3）、快速自定义单一网络——（2）的扩展

1、单机空白处—选择查看网络

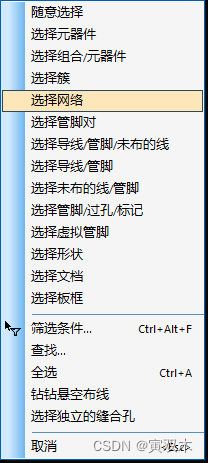

2、选择网络-右键-查看网络

3.如（2）操作

3、布线设置

（1）、基本布线设置

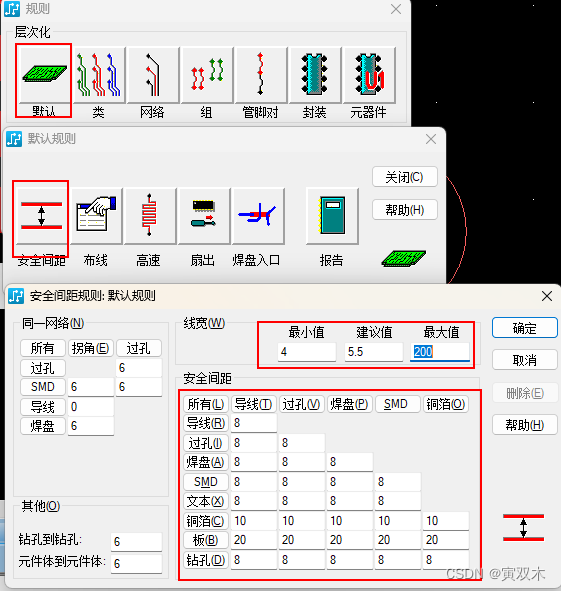

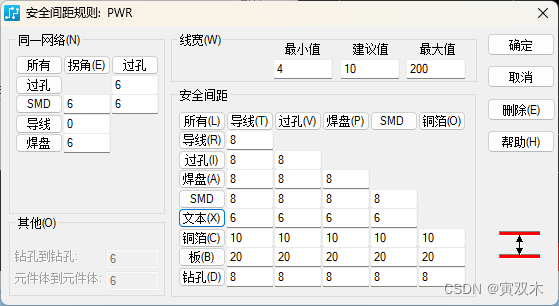

菜单-设置-设置规则-默认-安全间距打开安全间距规则:默认规则面板

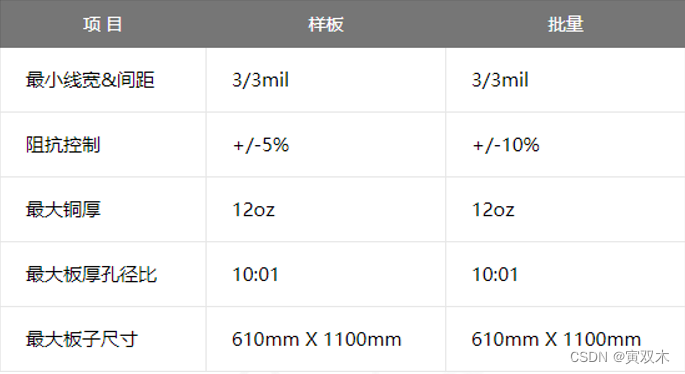

1、线宽根据生产工艺，最小能生产3mil，部分公司最小只能生产4mil。

2、线宽最大值往大的填就行。

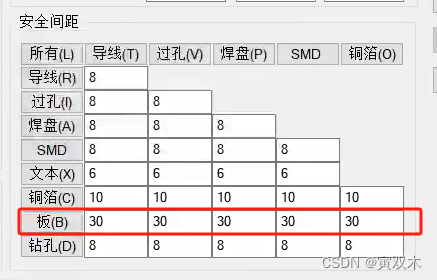

3、安全间距，非精密pcb如图设置即可。

（2）、设置可布线层

菜单-设置-设置规则-默认-布线

忘记的话，就只有无能狂怒，噗！

（3）、类——自定义网络布线规则

1、菜单-设置-设置规则-类打开类规则面板

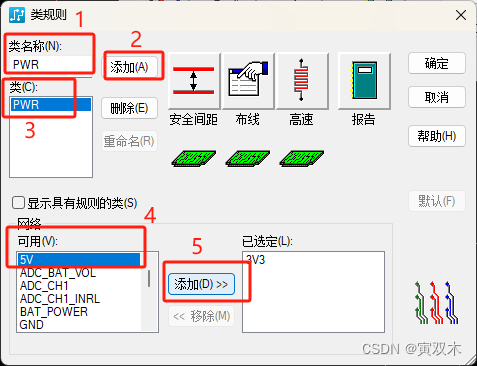

2、添加类（如图操作）

3、接着选择安全间距【如（1）操作】，布线【如（2）操作】


电源线建议值可以设置大一些，大约1A电流的线宽至少1mm。

（4）、类的颜色设置

4、层规则设置

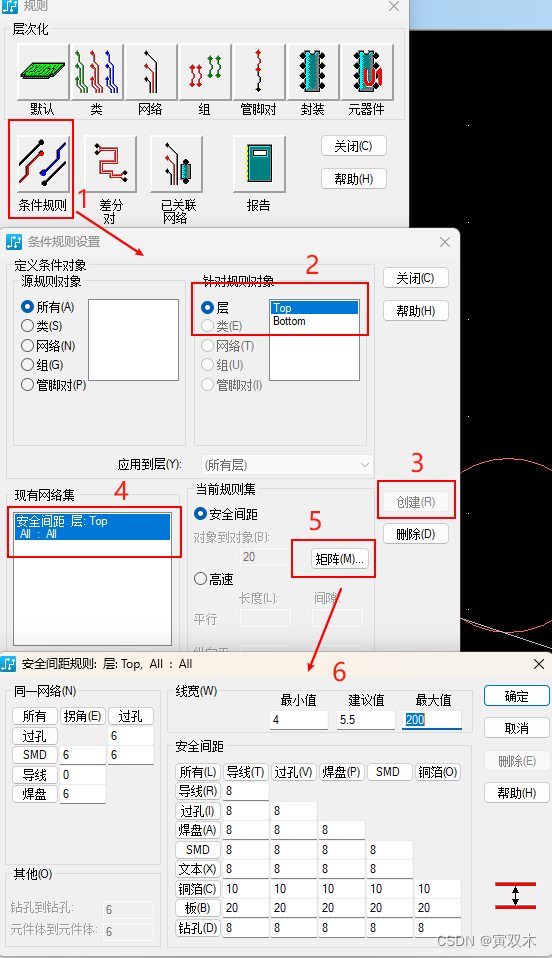

菜单-设置-设置规则-条件规则打开条件规则设置面板，如图设置

eg：一般，四层板以上的PWR层的板边距离会内缩

┈┈┈┈▕▔╲┈┈┈┈┈┈┈ ┈┈┈┈▕▔╲┈┈┈┈┈┈┈ ┈┈┈┈▕▔╲┈┈┈┈┈┈┈┈
┈┈┈┈┈▏▕┈┈┈┈┈┈┈ ┈┈┈┈┈▏▕┈┈┈┈┈┈┈ ┈┈┈┈┈▏▕┈┈┈┈┈┈┈ ┈
┈┈┈┈┈▏ ▕▂▂▂▂▂┈┈┈┈┈┈┈▏ ▕▂▂▂▂▂┈┈┈┈┈┈┈▏ ▕▂▂▂▂▂┈┈┈
▂▂▂▂╱┈┈▕▂▂▂▂▏┈ ▂▂▂▂╱┈┈▕▂▂▂▂▏┈ ▂▂▂▂╱┈┈▕▂▂▂▂▏┈┈
▉▉▉┈┈┈┈▕▂▂▂▂▏ ┈ ▉▉▉┈┈┈┈▕▂▂▂▂▏ ┈ ▉▉▉┈┈┈┈▕▂▂▂▂▏ ┈
▉▉▉┈┈┈┈▕▂▂▂▂▏ ┈ ▉▉▉┈┈┈┈▕▂▂▂▂▏ ┈ ▉▉▉┈┈┈┈▕▂▂▂▂▏ ┈
▔▔▔▔╲▂▂▕▂▂▂▂▏┈ ▔▔▔▔╲▂▂▕▂▂▂▂▏┈ ▔▔▔▔╲▂▂▕▂▂▂▂▏┈┈
如果对你有帮助，点个赞呗！(｡･ω･｡)ﾉ♡
