萨姆森阀门定位器3730-300000040000000.03结构和工作原理
　结构和工作原理：
　　数字式电气阀门定位器是安装到气动控制阀上的重要附属装置，用于按输入控制信号将阀杆位置准确定位。由控制系统或器来的输入控制信号作为给定值（参考变量W），阀的行程或转角（被调变量X）作为反馈量和测量值，阀门定位器将两者进行比较，进而按一定规律给出气动压力信号（输出变量y)给气动执行机构去调节阀位。
　　阀门定位器的基本组成：电子行程传感器系统、模拟i/p转换器及气动放大器、带微处理器的电子单元。

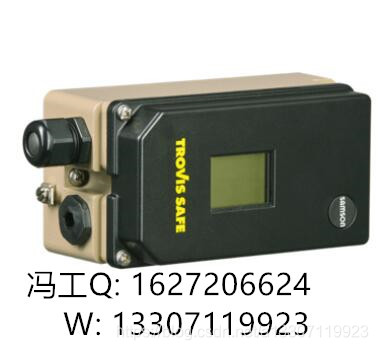

在这里插入图片描述
技术数据表：
　额定行程：3.6-200mm
　开启角：24-100°
　输入控制信号：4-20mA
　通信：HART
　气源：气源压力1.4-6pa（20-90psi）
　输出：输出压力0-6pa （0-90psi）
　特性：可调
　防护等级：IP66
　环境温度：-40-80℃
　防爆保护：ATEX EExi/EExA/nl、FM/CSA本质安全/无火花、ATEX EExd带现场安全栅
　附加电气设备：阀位开关、电磁阀、阀位变送器
